OpenAI Gym逐步学习笔记 -- 自定义场景(1)--先学会画出一个自定义图形并移动起来我们使用 Gym 目标是训

关联文章：Pytorch强化学习初学者笔记 -- 实战 -- 使用强化学习(Reinforcement Learning)来让程序自动学习玩乒乓小游戏
(备注：要想顺利实现上面这篇文章功能，必须先一步一步把 OpenAI Gym 耍起来)

友情提醒：
[本文涉及 OpenAI Gym 版本是 0.26.2]
[本文写于：2024年4月18日，由于 Gym 发展比较迅速，若你看到这篇文章的时间与此时间相隔较远，那本文中的部分代码可能已经不适用于最新的 Gym 了]

前言

我们使用 Gym 目标是训练一个我们想玩的游戏，但是 Gym 使用方法中，最重要的就是先给游戏定义一个训练场景，这个训练场景目前来看并非是通用的，不同的游戏由于玩法规则和游戏对象的不同，那么需要定义的游戏场景也是不同的，现在 Gym 官方提供的游戏场景是有限的且单一的，而且都是一些非常老旧单一的像素游戏，所以我们需要自己为游戏开发训练场景，然后再加上 DQN(深度学习) 或者其他学习算法，才能最终训练出来一个模型，才能实现让程序协助我们玩游戏，当然这套思路同样适用于让程序协助我们做其他事情...；
那么如何才能实现一个游戏训练场景呢，我们先不用想太多，我在摸索过程中，找到了一条适合小白逐步摸索学习的路线
本文便是这条路线的第一步：先让 Gym 为我们绘制一个最简单的图形，并且动起来即可
（感兴趣的话，可以关注一波）
参考链接：

【附】pip 国内镜像源记录：

国内要想顺利安装某些国外的工具包，最好还是用国内镜像源比较方便

其他国内镜像源
中国科学技术大学 : https://pypi.mirrors.ustc.edu.cn/simple
豆瓣：http://pypi.douban.com/simple/
阿里云：http://mirrors.aliyun.com/pypi/simple/

# 使用方式如：
pip3 install numpy -i https://pypi.tuna.tsinghua.edu.cn/simple

环境准备（这里不作详细展开，可自行网上搜索）

windows11
Anaconda -- 使用虚拟环境来控制安装 python 的不同版本如此比较方便，有的时候因为工具包的限制，同一个python版本不一定能适用所有场景
python3.9

1、官方案例运行起来

我目前看到的官方文档中以及源码 README.md 中提供的案例都不是最新的，总之最后尝试出来以下代码是能够成功运行官方案例的

# 运行下面脚本之前，需要先安装相关工具包
pip install gym -i https://pypi.tuna.tsinghua.edu.cn/simple
pip install gymnasium -i https://pypi.tuna.tsinghua.edu.cn/simple
pip install gym[CartPole] -i https://pypi.tuna.tsinghua.edu.cn/simple

import gymnasium as gym

# 第二个参数用于控制显示游戏画面的渲染模式 render_mode="human"
env = gym.make("CartPole-v1", render_mode="human")
observation, info = env.reset()

for _ in range(1000):
    action = env.action_space.sample()
    observation, reward, terminated, truncated, info = env.step(action)
    env.render()  # 这行代码会显示游戏画面

    if terminated or truncated:
        observation, info = env.reset()

env.close()

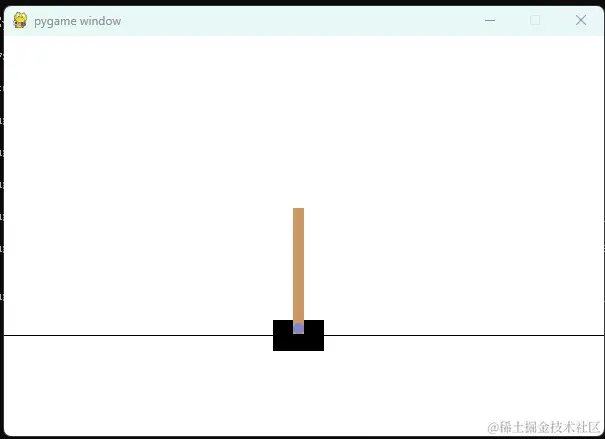

运行效果截图

2、使用自定义场景绘制一个蓝色矩形，并成功运行且显示出来

注：在MAC系统上的话，脚本运行起来你会发现观察窗体会闪屏，这对于我们初学者来说并不重要，可以不做任何优化，因为训练过程中即使因为每次 render 导致画面重绘而出现闪屏的问题也是不影响训练结果的，这种无伤大雅的问题我们可以放到今后熟练了再来研究优化

# 运行以下脚本之前，安装如下工具包
pip install pygame -i https://pypi.tuna.tsinghua.edu.cn/simple
pip install numpy -i https://pypi.tuna.tsinghua.edu.cn/simple

【2.1】- 先尝试实现绘制一个最简单的蓝色矩形到画面上（程序能顺利运行即可）

import gymnasium as gym
from gymnasium.spaces import Box
import numpy as np
import pygame

# 注：在MAC系统上的话，运行起来你会发现观察窗体会闪屏，这对于我们初学者来说并不重要，可以不做任何优化，因为训练过程中即使因为每次 render 导致画面重绘而出现闪屏的问题也是不影响训练结果的，这种无伤大雅的问题我们可以放到今后熟练了再来研究优化

class NullActionSpace:
    def sample(self):
        return None

class CustomEnv(gym.Env):
    def __init__(self):
        super(CustomEnv, self).__init__()

        # 定义观测空间
        self.observation_space = Box(low=np.array([0, 0]), high=np.array([100, 20]), dtype=np.float32)

        # 定义动作空间(这里暂时不需要行为，整个空壳即可)
        self.action_space = NullActionSpace()

        # 定义游戏场景
        # 观察窗体尺寸
        self.screen_width = 300
        self.screen_height = 300
        # 矩形参数
        self.rect_width = 100
        self.rect_height = 20
        self.rect_x = 0
        self.rect_y = 0
        self.rect_color = (0, 0, 255) # 蓝色

        # 设置观察屏幕大小
        self.screen = None

    def reset(self):
        # 重置游戏场景,这里只需要返回一个初始观察值
        self.screen = None
        observation = np.array([0, 0], dtype=np.float32)
        self.render()
        return observation, {}

    def step(self, action=0):
        # 根据动作更新游戏状态,这里只是返回原始观察值
        self.screen = None
        observation = np.array([0, 0], dtype=np.float32)
        reward = 0
        terminated = False
        truncated = False
        self.render()
        return observation, reward, terminated, truncated, {}

    def render(self):
        # 渲染游戏场景
        self.screen = pygame.display.set_mode((self.screen_width, self.screen_height))
        self.screen.fill((255, 255, 255))  # 白色背景
        pygame.draw.rect(self.screen, self.rect_color, (0, 0, self.rect_width, self.rect_height))
        pygame.display.flip()



# -----------------------------train-----------------------------------------
env = CustomEnv()
observation, info = env.reset()

for _ in range(1000):
    action = env.action_space.sample() # 这里不需要任何动作,只需要渲染
    observation, reward, terminated, truncated, info = env.step(action)
    env.render()

    if terminated or truncated:
        observation, info = env.reset()


env.close()

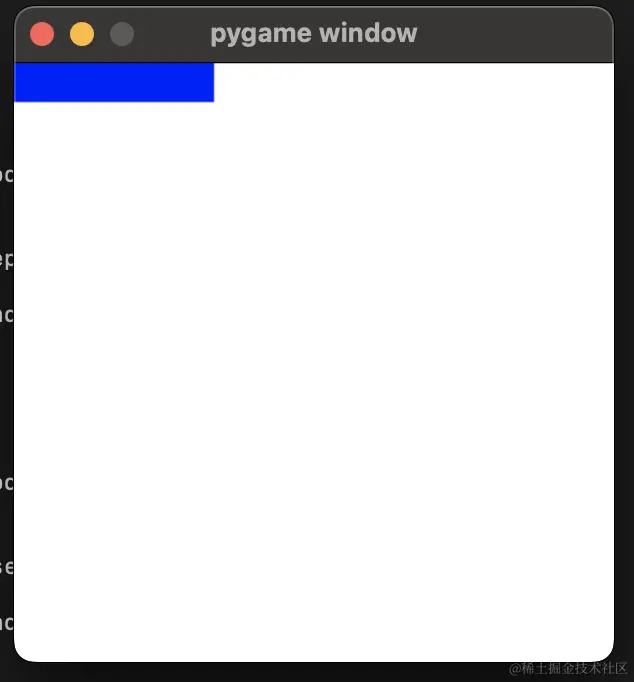

- 效果截图
【2.2】- 稍作优化：加入缓冲区，优化频繁初始化和渲染频率
- 后面的代码也都是基于这份代码的基础上进行逐步扩展功能的

import gymnasium as gym
from gymnasium.spaces import Box
import numpy as np
import pygame
import time

# 注：在MAC系统上的话，运行起来你会发现观察窗体会闪屏，这对于我们初学者来说并不重要，可以不做任何优化，因为训练过程中即使因为每次 render 导致画面重绘而出现闪屏的问题也是不影响训练结果的，这种无伤大雅的问题我们可以放到今后熟练了再来研究优化

# 先不管行为空间，给一个空壳即可
class NullActionSpace:
    def sample(self):
        return None

# 自定义游戏场景
class CustomEnv(gym.Env):
    def __init__(self):
        super(CustomEnv, self).__init__()

        # 定义观测空间
        self.observation_space = Box(low=np.array([0, 0]), high=np.array([100, 20]), dtype=np.float32)

        # 定义动作空间
        self.action_space = NullActionSpace()

        # 定义游戏场景
        # 观察窗体尺寸
        self.screen_width = 300
        self.screen_height = 300
        # 矩形参数
        self.rect_width = 100
        self.rect_height = 20
        # 把矩形绘制到底部且位于中间位置
        self.rect_x = self.screen_width // 2 - self.rect_width // 2
        self.rect_y = self.screen_height - self.rect_height
        self.rect_color = (0, 0, 255) # 蓝色

        # 创建缓冲 Surface （用于渲染画面）
        self.buffer_surface = pygame.Surface((self.screen_width, self.screen_height))

        self.screen = None
        self.clock = pygame.time.Clock()
        self.fps = 30  # 设置帧率为 30 FPS

    def reset(self):
        # 重置游戏场景,这里只需要返回一个初始观察值
        self.screen = None
        observation = np.array([0, 0], dtype=np.float32)
        self.render()
        return observation, {}

    def step(self, action):
        # 根据动作更新游戏状态,这里只是返回原始观察值（这一步不涉及动作）
        self.screen = None
        observation = np.array([0, 0], dtype=np.float32)
        reward = 0
        terminated = False
        truncated = False
        self.render()
        return observation, reward, terminated, truncated, {}

    def render(self):
        if not pygame.get_init():
            pygame.init()
        if self.screen is None:
            self.screen = pygame.display.set_mode((self.screen_width, self.screen_height))

        # 绘制蓝色矩形到缓冲 Surface 上
        pygame.draw.rect(self.buffer_surface, self.rect_color, (self.rect_x, self.rect_y, self.rect_width, self.rect_height))

        # 将缓冲 Surface 一次性绘制到屏幕上
        self.screen.blit(self.buffer_surface, (0, 0))
        pygame.display.update() # 更新画面
        time.sleep(0.05) # 强制控制渲染速度，当然也可以不做这一步
        self.clock.tick(self.fps)

# -----------------------------train-----------------------------------------
env = CustomEnv()
observation, info = env.reset()

for _ in range(1000):
    action = env.action_space.sample() # 这里不需要任何动作,只需要渲染
    observation, reward, terminated, truncated, info = env.step(action)
    env.render()

    if terminated or truncated:
        observation, info = env.reset()


env.close()

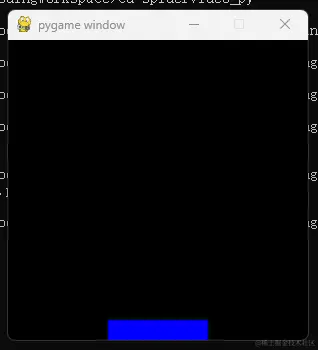

运行效果截图

3、往自定义场景中添加行为，让矩形动起来

以下代码中注释里带有 <====== 箭头的就是这次添加的内容

import gymnasium as gym
from gymnasium.spaces import Box, Discrete
import numpy as np
import pygame
import time

# 注：在MAC系统上，运行起来你会发现观察窗体会闪屏，这对于我们初学者来说并不重要，可以不做任何优化，因为训练过程中即使因为每次 render 导致画面重绘而出现闪屏的问题也是不影响训练结果的，这种无伤大雅的问题我们可以放到今后熟练了再来研究优化

# 这个空壳行为不需要了，我会使用到 Discrete 建立行为参数
# class NullActionSpace:
#     def sample(self):
#         return None

class CustomEnv(gym.Env):
    def __init__(self):
        super(CustomEnv, self).__init__()

        # 定义观测空间
        self.observation_space = Box(low=np.array([0, 0]), high=np.array([100, 20]), dtype=np.float32)

        # 定义动作空间 <======
        self.action_space = Discrete(3) # 0:左移, 1:右移, 2:不动

        # 定义游戏场景
        # 观察窗体尺寸
        self.screen_width = 300
        self.screen_height = 300
        # 矩形参数
        self.rect_width = 100
        self.rect_height = 20
        self.rect_x = self.screen_width // 2 - self.rect_width // 2
        self.rect_y = self.screen_height - self.rect_height
        self.rect_color = (0, 0, 255) # 蓝色

        # 创建缓冲 Surface （用于渲染画面）
        self.buffer_surface = pygame.Surface((self.screen_width, self.screen_height))

        self.screen = None
        self.clock = pygame.time.Clock()
        self.fps = 30  # 设置帧率为 30 FPS

    def reset(self):
        # 重置游戏场景,这里只需要返回一个初始观察值
        self.screen = None
        observation = np.array([0, 0], dtype=np.float32)
        self.render()
        return observation, {}

    def step(self, action=0):
        # 根据动作更新游戏状态,这里只是返回原始观察值

        # 根据动作更新蓝色矩形的位置（在 render 函数中会根据 rect_x rect_y rect_width rect_height 重绘） <======
        if action == 0:  # 左移
            self.rect_x = max(0, self.rect_x - 10)
        elif action == 1:  # 右移
            self.rect_x = min(self.screen_width - self.rect_width, self.rect_x + 10)

        # --
        self.screen = None
        observation = np.array([0, 0], dtype=np.float32)
        reward = 0
        terminated = False
        truncated = False
        self.render()
        return observation, reward, terminated, truncated, {}

    def render(self):
        if not pygame.get_init():
            pygame.init()
        if self.screen is None:
            self.screen = pygame.display.set_mode((self.screen_width, self.screen_height))

        # 绘制白色背景矩形 <====== 一定要绘制这个白色背景，否则默认的黑色属于无背景，重绘矩形时会产生图形滞留（即你会看到矩形在变长而不是在左右移动）
        self.buffer_surface.fill((255, 255, 255))

        # 绘制蓝色矩形到缓冲 Surface 上
        pygame.draw.rect(self.buffer_surface, self.rect_color, (self.rect_x, self.rect_y, self.rect_width, self.rect_height))

        # 将缓冲 Surface 一次性绘制到屏幕上
        self.screen.blit(self.buffer_surface, (0, 0))
        pygame.display.update()
        time.sleep(0.05) # 强制控制渲染速度，当然也可以不做这一步
        self.clock.tick(self.fps)

# -----------------------------train-----------------------------------------
env = CustomEnv()
observation, info = env.reset()

for _ in range(1000):
    action = env.action_space.sample() # 这里不需要任何动作,只需要渲染
    observation, reward, terminated, truncated, info = env.step(action)
    env.render()

    if terminated or truncated:
        observation, info = env.reset()


env.close()

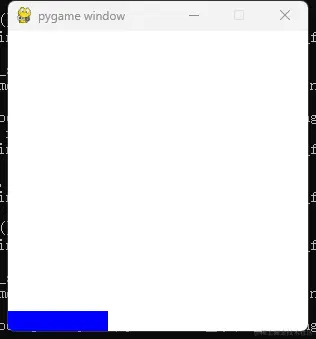

运行效果截图（运行起来后会发现矩形在左右移动了）
可能这里你会产生一点疑问：如果是实际训练的话左右移动怎么控制呢？
我用目前的理解程度简单粗暴的解释一点点：行为控制是由程序自己控制的，我们后续要添加想加分或减分之类的算法之后，程序可以根据算法中的得分自动去计算得出该做什么行为最合适，而我们目前的例子并没有游戏规则(根本就是一个图形绘制而已)，所以不用想这方面，一步一步来不用心急

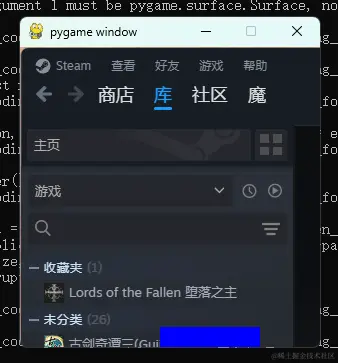

【附】：把白色背景替换成屏幕某一个区域截图

其实本文的案例就是上面的内容了，这一部分附加内容是我个人的记录而已
主要呢，我后续要做的游戏训练是通过截取已经运行起来的程序窗体的截图，再通过 yolov8 去识别出截图中的目标物体，然后让自定义的游戏场景中根据 yolov8 识别出的目标物体来绘制游戏场景中的相关图形
所以呢，我这里尝试下如何在自定义场景中实现绘制截图的功能

import gymnasium as gym
from gymnasium.spaces import Box, Discrete
import numpy as np
import pygame
import time
# pip install pillow
from PIL import Image, ImageGrab

# 注：在MAC系统上，运行起来你会发现观察窗体会闪屏，这对于我们初学者来说并不重要，可以不做任何优化，因为训练过程中即使因为每次 render 导致画面重绘而出现闪屏的问题也是不影响训练结果的，这种无伤大雅的问题我们可以放到今后熟练了再来研究优化

class NullActionSpace:
    def sample(self):
        return None

class CustomEnv(gym.Env):
    def __init__(self):
        super(CustomEnv, self).__init__()

        # 定义观测空间
        self.observation_space = Box(low=np.array([0, 0]), high=np.array([100, 20]), dtype=np.float32)

        # 定义动作空间
        self.action_space = Discrete(3) # 0:左移, 1:右移, 2:不动

        # 定义游戏场景
        # 观察窗体尺寸
        self.screen_width = 300
        self.screen_height = 300
        # 矩形参数
        self.rect_width = 100
        self.rect_height = 20
        self.rect_x = self.screen_width // 2 - self.rect_width // 2
        self.rect_y = self.screen_height - self.rect_height
        self.rect_color = (0, 0, 255) # 蓝色

        # 加载背景图片
        # self.background_image = pygame.image.load("1.jpg")
        # self.background_image = pygame.transform.scale(self.background_image, (self.screen_width, self.screen_height))

        # 创建缓冲 Surface
        self.buffer_surface = pygame.Surface((self.screen_width, self.screen_height))

        self.screen = None
        self.clock = pygame.time.Clock()
        self.fps = 30  # 设置帧率为 30 FPS

    def reset(self):
        # 重置游戏场景,这里只需要返回一个初始观察值
        self.screen = None
        observation = np.array([0, 0], dtype=np.float32)
        self.render()
        return observation, {}

    def step(self, action=0):
        # 根据动作更新游戏状态,这里只是返回原始观察值

        # 根据动作更新蓝色矩形的位置
        if action == 0:  # 左移
            self.rect_x = max(0, self.rect_x - 10)
        elif action == 1:  # 右移
            self.rect_x = min(self.screen_width - self.rect_width, self.rect_x + 10)

        # --
        self.screen = None
        observation = np.array([0, 0], dtype=np.float32)
        reward = 0
        terminated = False
        truncated = False
        self.render()
        return observation, reward, terminated, truncated, {}

    def render(self):
        if not pygame.get_init():
            pygame.init()
        if self.screen is None:
            self.screen = pygame.display.set_mode((self.screen_width, self.screen_height))

        # 截取屏幕区域
        screenshot = ImageGrab.grab(bbox=(0, 0, self.screen_width, self.screen_height))
        # 将截图转换为 Numpy 数组
        image_array = np.array(screenshot)
        # 确保数组的形状为 (width, height, 3)
        if len(image_array.shape) == 2:
            # 如果是灰度图,则扩展为三通道
            image_array = np.dstack((image_array, image_array, image_array))
        elif image_array.shape[2] == 4:
            # 如果是带 alpha 通道,则删除 alpha 通道
            image_array = image_array[:, :, :3]
        # 将 Numpy 数组转换为 Pygame Surface
        image_surface = pygame.surfarray.make_surface(image_array.transpose((1, 0, 2)))

        # 将背景图片绘制到缓冲 Surface 上
        # self.buffer_surface.blit(self.background_image, (0, 0))
        self.buffer_surface.blit(image_surface, (0, 0))

        # 绘制蓝色矩形到缓冲 Surface 上
        pygame.draw.rect(self.buffer_surface, self.rect_color, (self.rect_x, self.rect_y, self.rect_width, self.rect_height))

        # 将缓冲 Surface 一次性绘制到屏幕上
        self.screen.blit(self.buffer_surface, (0, 0))
        pygame.display.update()
        time.sleep(0.05)
        self.clock.tick(self.fps)

# -----------------------------train-----------------------------------------
env = CustomEnv()
observation, info = env.reset()

for _ in range(1000):
    action = env.action_space.sample() # 这里不需要任何动作,只需要渲染
    observation, reward, terminated, truncated, info = env.step(action)
    env.render()

    if terminated or truncated:
        observation, info = env.reset()


env.close()

运行效果截图

总结

OpenAI Gym 这第一步顺利耍起来之后，就大体明白游戏训练大概是怎么一回事了，那接下来就是要把游戏场景真正建立起来了，往场景中添加其他物体，从而建立游戏规则，这就能让学习算法有所学习依据了
感兴趣的话就关注起来吧！
