【Monitoring】使用Helm和Prometheus Operator在Kubernetes中安装Prometheus

伊丽莎白2015
1,366 阅读4分钟

【前置文章】

【参考】

【安装环境】

  • mac
  • minikube v1.25.2

1. 安装方式选择以及资源说明

1.1 选择Helm chart来安装Prometheus Operator

在Kubernetes中安装Prometheus相关的服务，有两种方式：

  • 方式一：需要编写好deployment.yaml等资源文件，用来安装Prometheus服务，Grafana服务，Alertmanager服务。并且安装另外必须的一些ConfigMap或secret。
  • 方式二：使用Kubernetes Operator进行安装，优点：方便。
    • 可以手工进行安装Operator
    • 也可以使用Helm chart进行安装Operator --> 本文采用的是这种方式进行安装。

注：关于为什么要安装Prometheus Operator，而不是Prometheus本身，是因为Operator可以帮助我们布署、管理、恢复Prometheus（因为Prometheus是有状态的应用，不同于无状态的Java项目（Kubernetes可以自动化管理无状态应用），有状态的应用运维比较麻烦，所以需要特定的Operator来管理。具体可以看文章开头的前置文章。

1.2 资源说明

Prometheus社区有很多charts，都是由Prometheus社区维护的，具体的Git地址：github.com/prometheus-… 我们要安装的是kube-prometheus-stack，地址：github.com/prometheus-…

关于kube-prometheus-stack官网是这么描述的，它包含了Grafana dashboards，使用Prometheus Operator安装Prometheus相关的组件：

Installs the kube-prometheus stack, a collection of Kubernetes manifests, Grafana dashboards, and Prometheus rules combined with documentation and scripts to provide easy to operate end-to-end Kubernetes cluster monitoring with Prometheus using the Prometheus Operator.

2. 使用helm安装Prometheus Operator

我们将Prometheus相关的组件安装在namespace=monitoring下。

2.1 创建monitoring命名空间：

$ kubectl create namespace monitoring

namespace/monitoring created

2.2 添加Prometheus Operator Helm repository：

$ helm repo add prometheus-community prometheus-community.github.io/helm-charts

"prometheus-community" has been added to your repositories

2.3 更新Helm repositories：

$ helm repo update

Hang tight while we grab the latest from your chart repositories... ...Successfully got an update from the "prometheus-community" chart repository Update Complete. ⎈Happy Helming!⎈

2.4 开始安装Prometheus Operator：

install后面的prometheus是chart名字，也可以叫其它的。

$ helm install prometheus prometheus-community/kube-prometheus-stack -n monitoring

注：如果安装中途取消了，再次安装出现Error: INSTALLATION FAILED: cannot re-use a name that is still in use，可以用helm upgrade --install来代替（参考github.com/helm/helm/i…）。

也可以先删除再安装，删除命令：

$ helm -n monitoring delete prometheus

release "prometheus" uninstalled

2.5 下载安装包，helm chart从安装包中安装Prometheus Operator

（如果#2.4成功了，本节可以跳过）

注：如果遇到网络超时间：Error: INSTALLATION FAILED: failed pre-install: timed out waiting for the condition，可以先下载安装文件再进行安装。

下载地址：github.com/prometheus-…，找到kube-prometheus-stack相关的下载。

通过安装包进行安装：

$ helm install prometheus ./kube-prometheus-stack-58.0.0.tgz -n monitoring NAME: prometheus
LAST DEPLOYED: Sun Apr 14 14:06:00 2024
NAMESPACE: monitoring
STATUS: deployed
REVISION: 1
NOTES:
kube-prometheus-stack has been installed. Check its status by running:
  kubectl --namespace monitoring get pods -l "release=prometheus"
Visit github.com/prometheus-… for instructions on how to create & configure Alertmanager and Prometheus instances using the Operator.

3. 验证Prometheus Operator是否安装成功

monitoring namespace下的pod都在Running状态：

$ kubectl get pods -n monitoring
NAME READY STATUS RESTARTS AGE
alertmanager-prometheus-kube-prometheus-alertmanager-0 2/2 Running 0 78s
prometheus-grafana-8698744bf5-cxmf6 3/3 Running 0 82s
prometheus-kube-prometheus-operator-5fcfd86bf9-mkfq2 1/1 Running 0 82s
prometheus-kube-state-metrics-764c4f6bcc-wz69g 1/1 Running 0 82s
prometheus-prometheus-kube-prometheus-prometheus-0 2/2 Running 0 78s
prometheus-prometheus-node-exporter-jvd8r 1/1 Running 0 82s

4. 访问Prometheus和Grafana Dashboards

4.1 访问Prometheus dashboard

先查看service的端点：

$ kubectl get service -n monitoring
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
alertmanager-operated ClusterIP None 9093/TCP,9094/TCP,9094/UDP 2m6s
prometheus-grafana ClusterIP 10.107.163.47 80/TCP 2m10s
prometheus-kube-prometheus-alertmanager ClusterIP 10.103.45.199 9093/TCP,8080/TCP 2m10s
prometheus-kube-prometheus-operator ClusterIP 10.104.210.201 443/TCP 2m10s
prometheus-kube-prometheus-prometheus ClusterIP 10.103.16.35 9090/TCP,8080/TCP 2m10s
prometheus-kube-state-metrics ClusterIP 10.102.108.1 8080/TCP 2m10s
prometheus-operated ClusterIP None 9090/TCP 2m6s
prometheus-prometheus-node-exporter ClusterIP 10.111.149.164 9100/TCP 2m10s

然后使用port-forward进行转发以便kubernetes群体外可以访问内部的service：

$ kubectl port-forward service/prometheus-kube-prometheus-prometheus -n monitoring 9090:9090

Forwarding from 127.0.0.1:9090 -> 9090
Forwarding from [::1]:9090 -> 9090

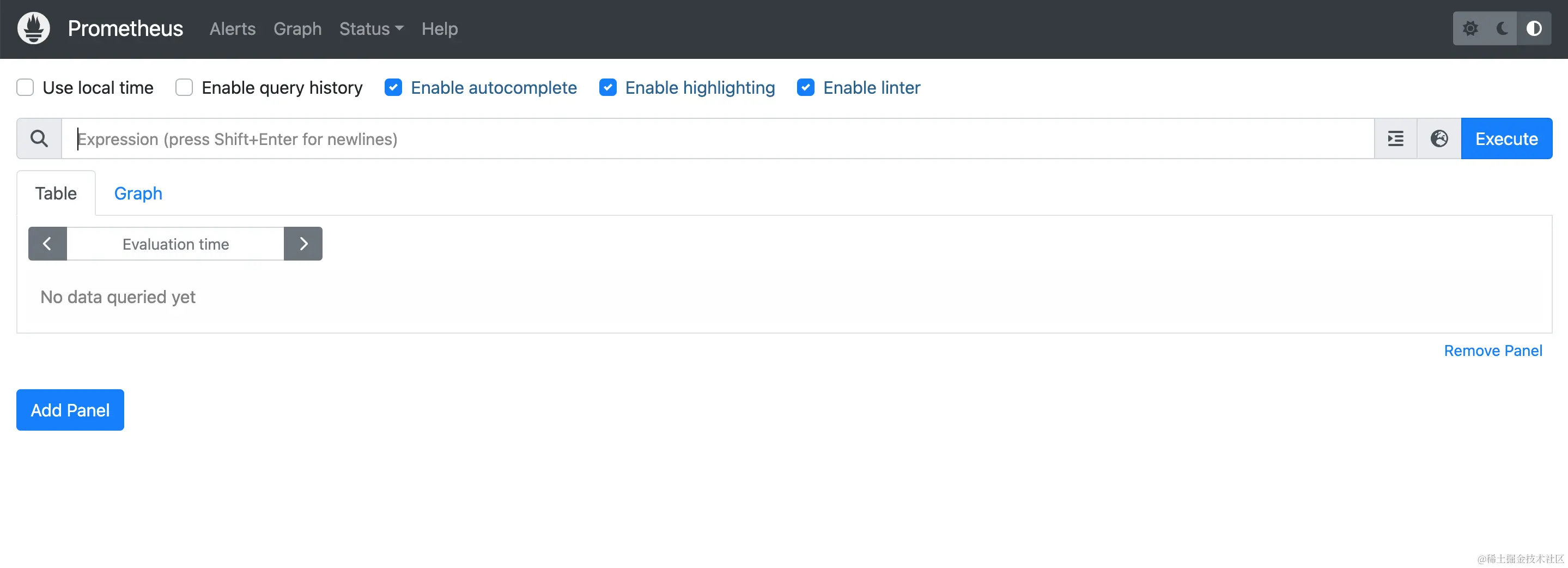

Prometheus dashboard地址：http://localhost:9090

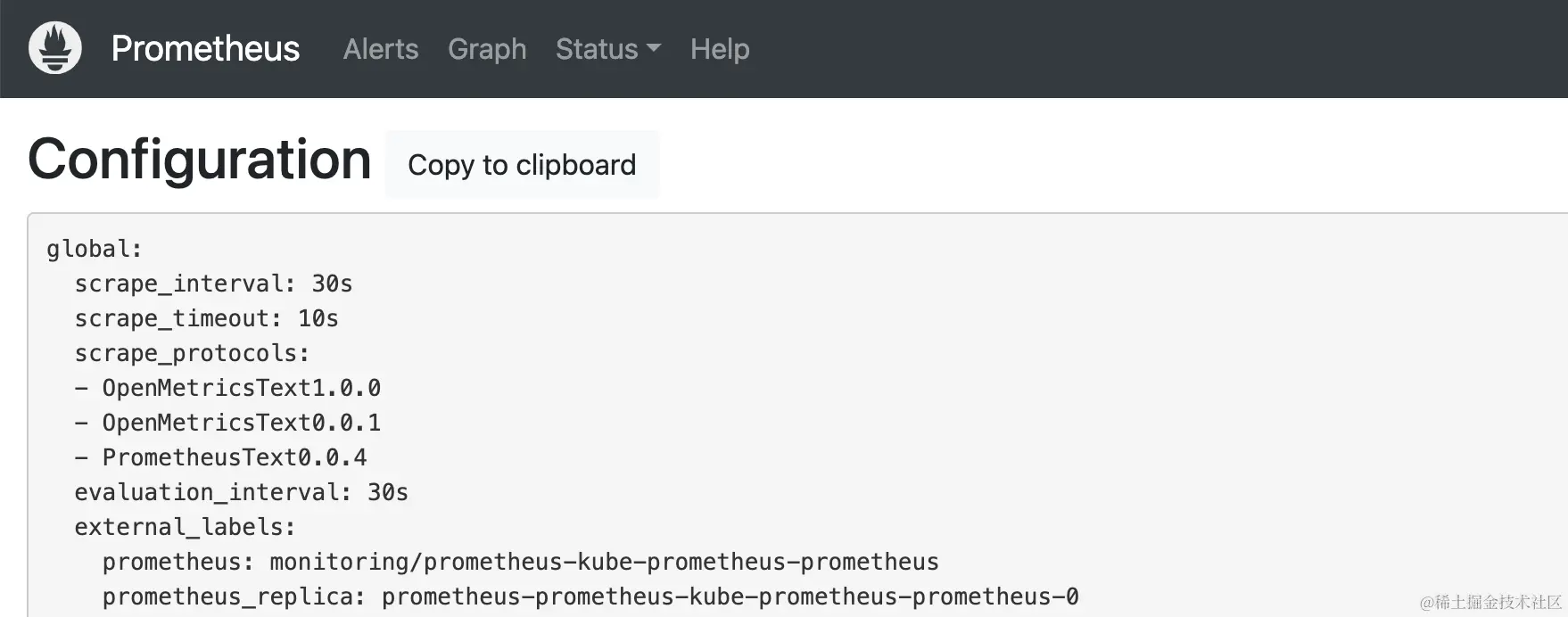

点击菜单Status --> Configuration，可以查看当前的prometheus.yaml：image.png

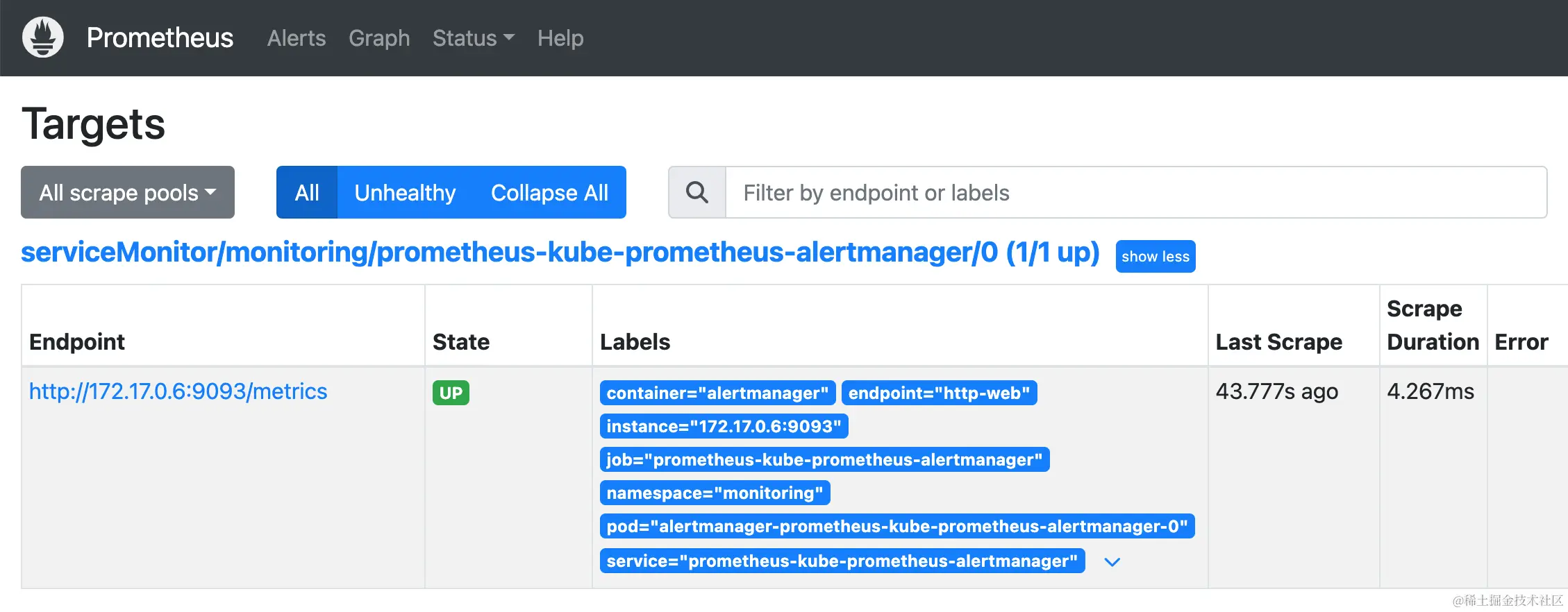

点击菜单Status --> Targets，可以查看当前的Targets，即从哪里抓取数据。 image.png

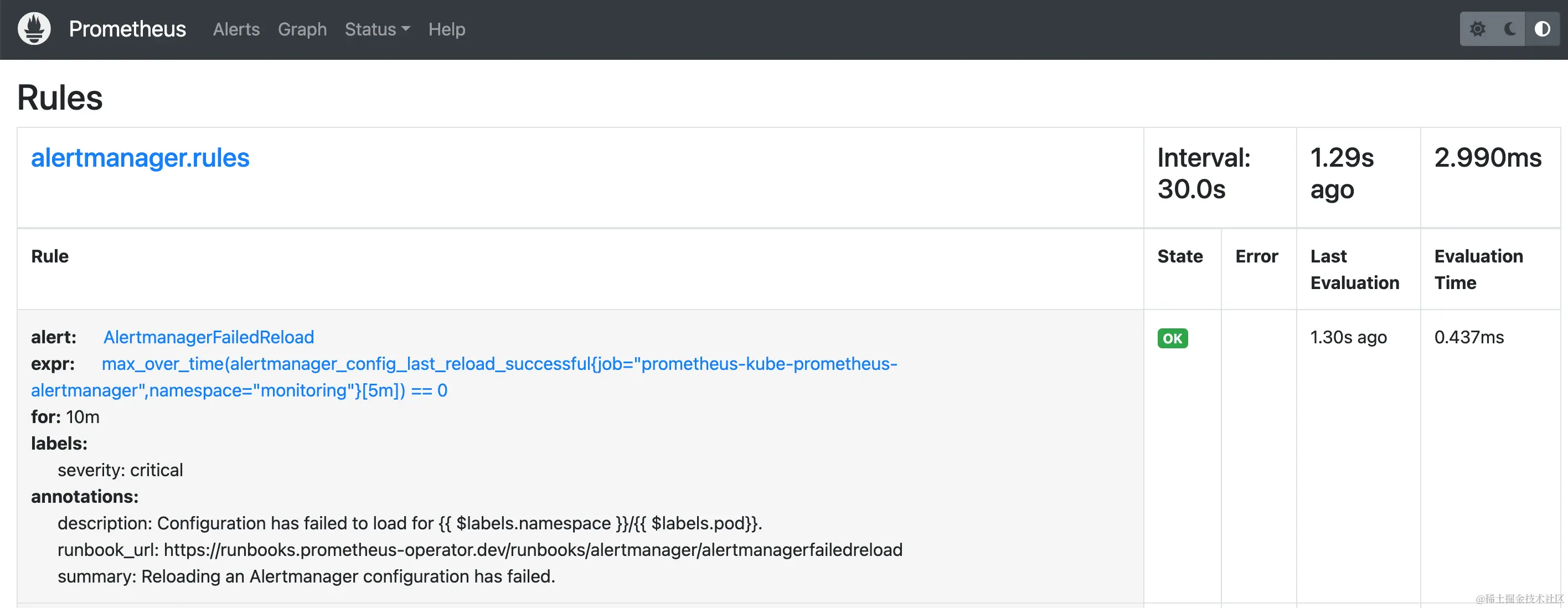

点击菜单Status --> Rules，可以查看当前的Rules。image.png

4.2 访问Grafana dashboard

和prometheus service类似，先查询，后转发。

$ kubectl port-forward service/prometheus-grafana -n monitoring 3000:80

Forwarding from 127.0.0.1:3000 -> 3000
Forwarding from [::1]:3000 -> 3000

Grafana dashboard地址：http://localhost:3000，Grafana需要登陆，所以需要拿到grafana的密码，查看secrets：

$ kubectl get secrets -n monitoring
NAME TYPE DATA AGE
prometheus-grafana                                                  Opaque                                3      7m38s

查看具体内容：

$ kubectl get secret prometheus-grafana -n monitoring -o yaml
apiVersion: v1
data:
admin-password: cHJvbS1vcGVyYXRvcg==
admin-user: YWRtaW4=
ldap-toml: ""
kind: Secret
<其它略>

复制password，用base64 decode下：

$ echo "cHJvbS1vcGVyYXRvcg==" | base64 -d; echo
prom-operator

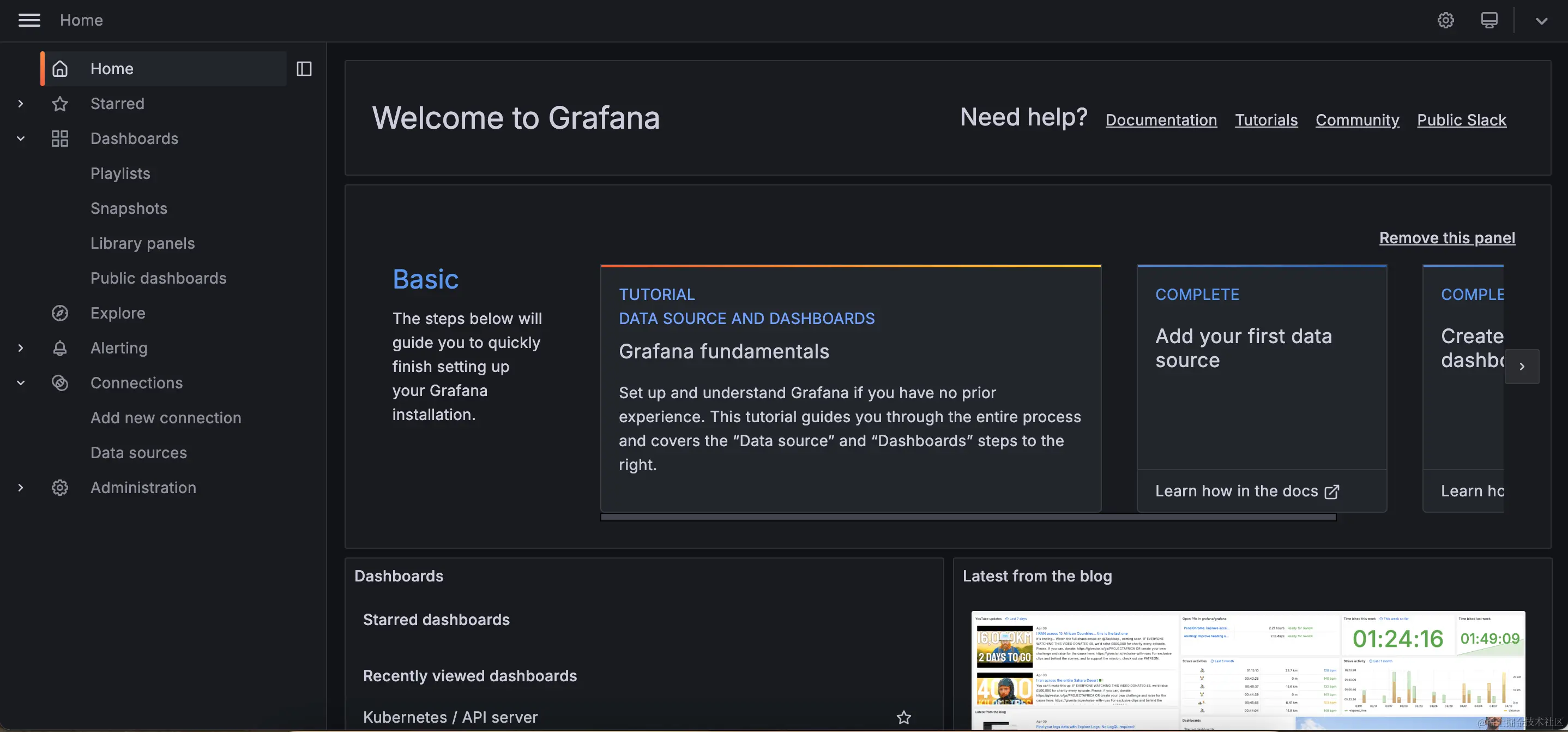

拿到明文密码后，用admin/prom-operator登陆Grafana：image.png

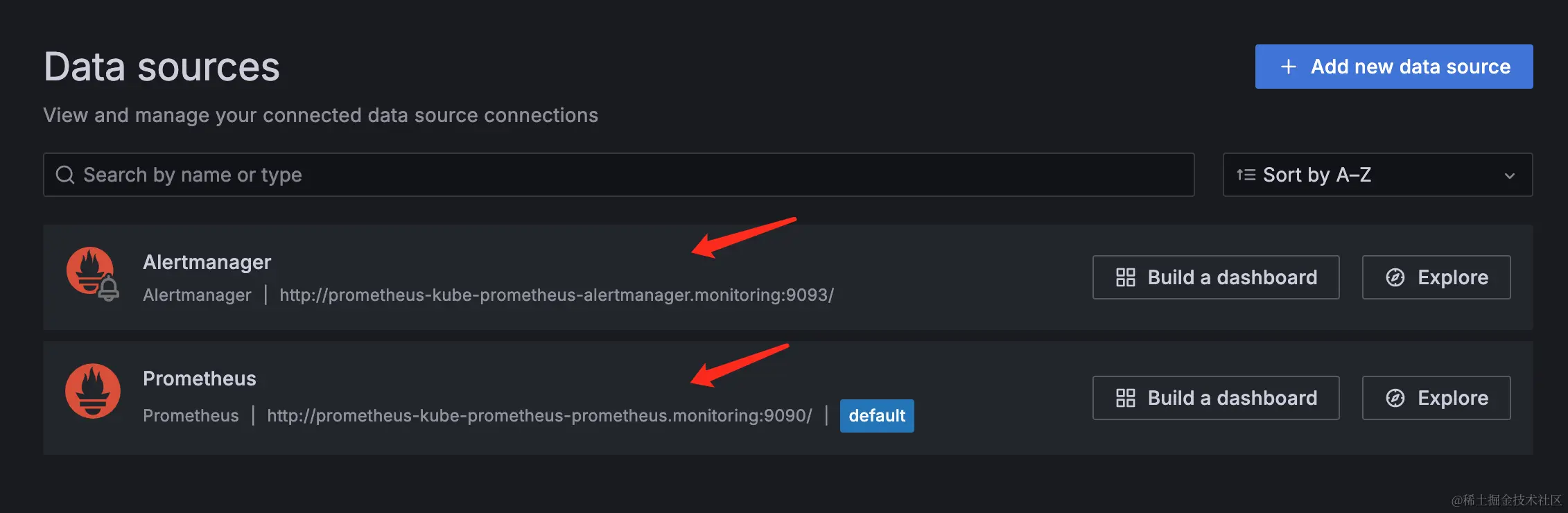

进去后，点击菜单Connections，可以看到默认已经配置了Prometheus的数据源： image.png

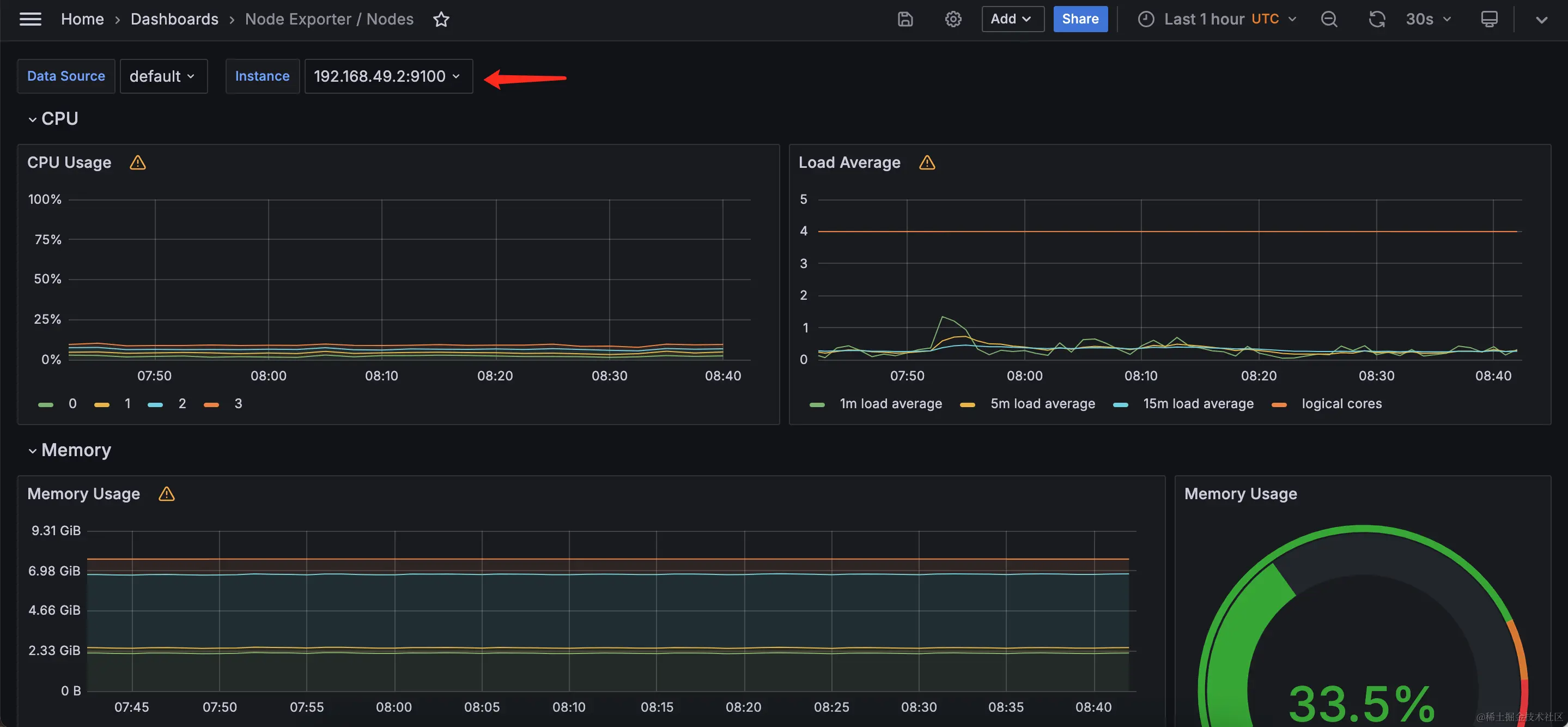

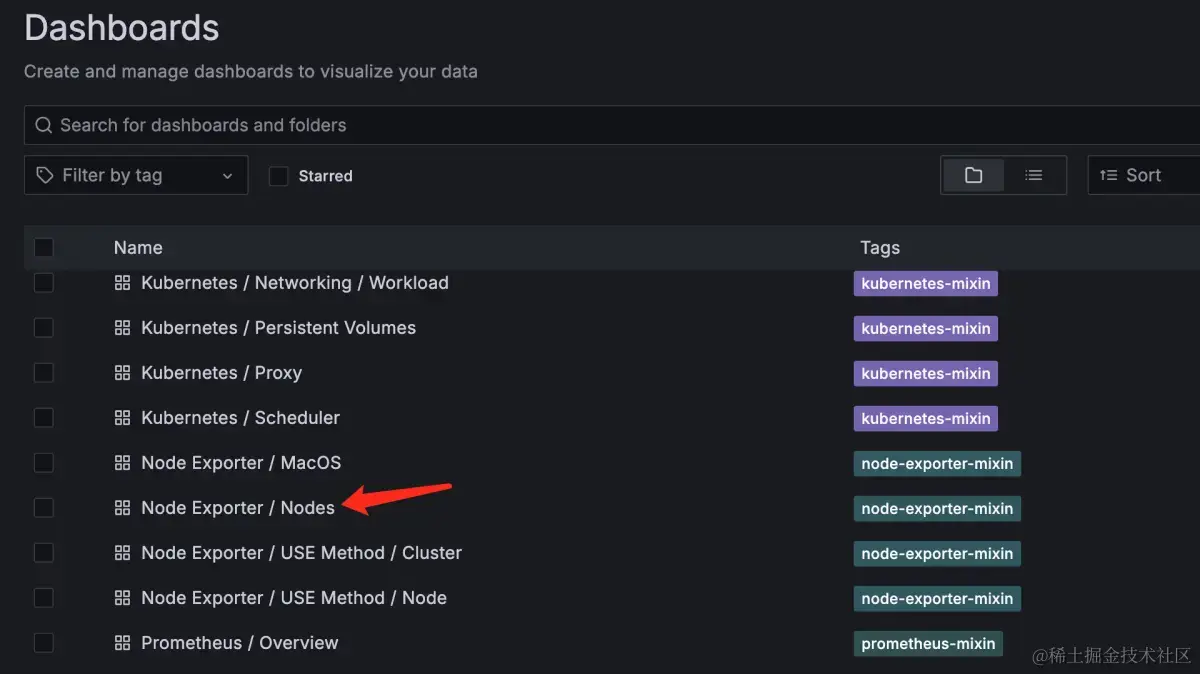

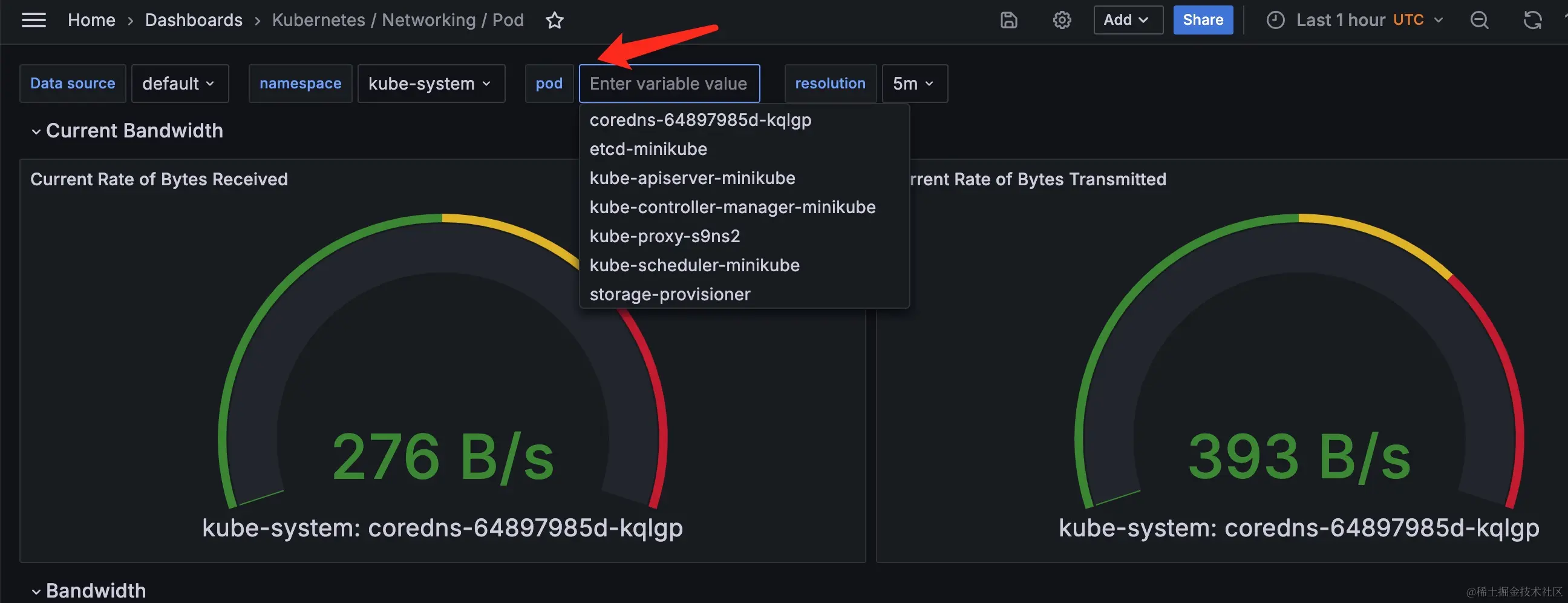

进去后点击Dashboards菜单，可以看到默认prometheus会抓取kubenetes components的metrics如Pod等，也有node相关的配置：image.png


$ minikube ip
192.168.49.2


5. 理解目前的安装

5.1 statefulset，deployment，daemonset

列出所有monitoring下的资源，列出的资源包括：pod，service，deployment等：

$ kubectl get all -n monitoring
<其它略>
NAME READY AGE
statefulset.apps/alertmanager-prometheus-kube-prometheus-alertmanager   1/1     27m
statefulset.apps/prometheus-prometheus-kube-prometheus-prometheus       1/1     27m

其中statefulset资源有两个：

  • prometheus开头的，是prometheus三个server（即Retrival，Storage，HTTP Server），名字中间有operator，表示这个prometheus归operator管理。
  • 另一个alertmanager开头的，顾名思议是alert manager，也是归operator管理。

上接查询结果：

NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/prometheus-grafana                    1/1     1            1           27m
deployment.apps/prometheus-kube-prometheus-operator   1/1     1            1           27m
deployment.apps/prometheus-kube-state-metrics         1/1     1            1           27m

有三个deployment：

  • prometheus-kube-prometheus-operator是prometheus operator自己的安装清单，通过它创建了Prometheus和Alertmanager的statefulset（也就是上面两个statefulset）。
  • prometheus-grafana是grafana相关的安装清单，
  • prometheus-kube-state-metrics是当前这个Helm chart相关的，它用来抓取k8s当前的cluster本身component相关的metrics，用来测检当前deployment, statefulset, pod的是否健康，这些metrics数据可以在prometheus中被展示出来。

NAME DESIRED CURRENT READY UP-TO-DATE AVAILABLE NODE SELECTOR AGE
daemonset.apps/prometheus-prometheus-node-exporter   1         1         1       1            1           kubernetes.io/os=linux   27m

Daemonset会在每个kubernetes的Worker节点上运行。当前的这个prometheus daemenset的作用是会把Worker节点上的数据（比如cpu使用率等）转化为Prometheus的metrics格式的数据。 注：这个Daemonset还需要和pod=prometheus-prometheus-node-exporter-jvd8r合作进行工作。

总结，目前我们安装了Monitoring相关的，还包含了Workder节点的监测、kubernetes components相关的监测。

5.2 configmap, secret

除了上述的资源，还安装了一些configmap，这些配置有些是operator相关的，配置了默认的metrics连接等等。

$ kubectl get configmap -n monitoring

secrets相关的资源，存放Grafana, Prometheus, Operator相关的敏感数据（username, password等）：

$ kubectl get secret -n monitoring

5.3 CRDs

可以看到还创建了不少的CRD：

$ kubectl get crd -n monitoring
NAME                                        CREATED AT
alertmanagerconfigs.monitoring.coreos.com   2024-04-14T05:32:49Z
alertmanagers.monitoring.coreos.com         2024-04-14T05:32:49Z
podmonitors.monitoring.coreos.com           2024-04-14T05:32:49Z
probes.monitoring.coreos.com                2024-04-14T05:32:49Z
prometheusagents.monitoring.coreos.com      2024-04-14T05:32:50Z
prometheuses.monitoring.coreos.com          2024-04-14T05:32:50Z
prometheusrules.monitoring.coreos.com       2024-04-14T05:32:50Z
scrapeconfigs.monitoring.coreos.com         2024-04-14T05:32:50Z
servicemonitors.monitoring.coreos.com       2024-04-14T05:32:50Z
thanosrulers.monitoring.coreos.com          2024-04-14T05:32:51Z

其中prometheuses.monitoring.coreos.com与是ServiceMonitor定义的API，与Target自动发现有关。比如我们需要与Spring Boot项目集成，就可能需要创建自己的ServiceMonitor。

6. 查看具体的配置

导出上述的statefulset的具体描述以及operator deployment的描述：

$ kubectl describe statefulset prometheus-prometheus-kube-prometheus-prometheus -n monitoring > prometheus.yaml

先看statefulset为prometheus的配置，可以看到使用的是v2.51.1版本的prometheus，端口为9090。

      Containers:
       prometheus:
        Image:      quay.io/prometheus/prometheus:v2.51.1
        Port:       9090/TCP

另外还有一些mount目录，比如在rules目录下有一些规则的文件：

Mounts:
  /etc/prometheus/config from config (rw)
  /etc/prometheus/config_out from config-out (rw)
  /etc/prometheus/rules/prometheus-prometheus-kube-prometheus-prometheus-rulefiles-0 from prometheus-prometheus-kube-prometheus-prometheus-rulefiles-0 (rw)

如果prometheus相关的配置有改动，config-reloader负责重新加载这些config，可以看到config通过pod内的目录文件/etc/prometheus/config/prometheus.yaml读取进来的：

config-reloader:
 Image:      quay.io/prometheus-operator/prometheus-config-reloader:v0.73.0
 Port:       8080/TCP
 Host Port:  0/TCP
 Command:
   /bin/prometheus-config-reloader
 Args:
   --listen-address=:8080
   --reload-url=http://127.0.0.1:9090/-/reload
   --config-file=/etc/prometheus/config/prometheus.yaml.gz

至于prometheus.yaml是怎么被加载到prometheus pod内部目录/etc/prometheus/config的，可以查看config-reloader的Mounts配置：

    Mounts:
      /etc/prometheus/config from config (rw)

可以看到/etc/prometheus/config是从volumn=config加载来的。查看volumn配置，volumn name=config的，type是secret，name=prometheus-prometheus-operator-kube-p-prometheus：

Volumes:
 config:
  Type:        Secret (a volume populated by a Secret)
  SecretName:  prometheus-prometheus-kube-prometheus-prometheus

通过命令查看secret=prometheus-prometheus-kube-prometheus-prometheus，以yaml格式导出，可以查看该secret相关的配置：

$ kubectl get secret prometheus-prometheus-kube-prometheus-prometheus -o yaml -n monitoring > secret.yaml

同样的，也可以对另外两个主要的配置进行导出查看：

$ kubectl describe statefulset alertmanager-prometheus-kube-prometheus-alertmanager -n monitoring > alertmanager.yaml

$ kubectl describe deployment prometheus-kube-prometheus-operator -n monitoring > operator.yaml
