1 SurfaceView
1 Surface
Surface 是一块用于填充图像数据的内存空间，例如你可以使用 SurfaceView 的 Surface 接收每一帧预览数据用于显示预览画面，也可以使用 ImageReader 的 Surface 接收 JPEG 或 YUV 数据。每一个 Surface 都可以有自己的尺寸和数据格式，你可以从 CameraCharacteristics 获取某一个数据格式支持的尺寸列表。
英文直译：表面
由源码可以得知：
- Surface是用来处理屏幕显示内容合成器所管理的原始缓存区工具
- Surface通常由SurfaceTexture或者MediaRecord来创建（消费者）
- Surface最后显示在MediaPlayer或者CameraDevice上（生产者）
- 通过Surface可以获得管理原始缓存区的数据
- 原始缓存区（rawbuffer）是用来保存当前窗口的像素数据
2 SurfaceView
extends MockView/View
一个有自己独立Surface、Window的view，负责把surface显示在屏幕的合适位置。通过控制surface的格式、大小等，可以看到surface的部分或者全部内容。
由于相机预览对更新速度和帧率要求较高，通常使用SurfaceView更新画面，以免普通View阻塞UI线程，优点如下：
- 不与其他普通的view共享Surface，在独立的线程绘制
- SurfaceView底层实现了双缓冲机制，解决了反复局部刷新带来的闪烁问题。双缓冲机制会及时把要处理的图像在内存中处理后，先画到一个内存区域，然后再整体绘制处理，显示在屏幕上。
缺点~~~~：因为这个Surface不在View hierachy中，它的显示也不受View的属性控制，所以不能进行平移，缩放等变换，也不能放在其它ViewGroup中，一些View中的特性也无法使用。
SurfaceView 采用与其他 View 相同的布局参数，因此可以像对待其他任何 View 一样对其进行操作，但 SurfaceView 的内容是透明的。
如需在创建或销毁 Surface 时收到回调，请使用 SurfaceHolder 接口。↓
3 SurfaceHolder
给持有Surface对象（通常是surfaceview这个类）来使用的抽象接口，通过这个接口控制surface的大小和格式，编辑surface中的像素和监听surface变化。
三者关系：
2 GLSurfaceView
extends SurfaceView
/**
* SurfaceView 的一种实现，它使用专用Surface来显示 OpenGL 渲染。
*
* A GLSurfaceView provides the following features:
* <li>管理一个Surface(一块特殊的内存，可以合成到 Android 视图系统中)。
* <li>管理 EGL 显示，使 OpenGL 能够渲染到Surface。
* <li>接受用户提供的进行实际渲染的 Renderer 对象。
* <li>在专用线程上渲染以将渲染性能与 主线程 分离 。
* <li>支持按需和连续渲染。
* <li>可选择包装、跟踪、和/或错误检查渲染器的 OpenGL 调用。
*
*/
加入了EGL（OpenGL ES：EGL接口解析与理解）管理，并且自带渲染线程，定义了用户需要实现的Render接口负责实际渲染。

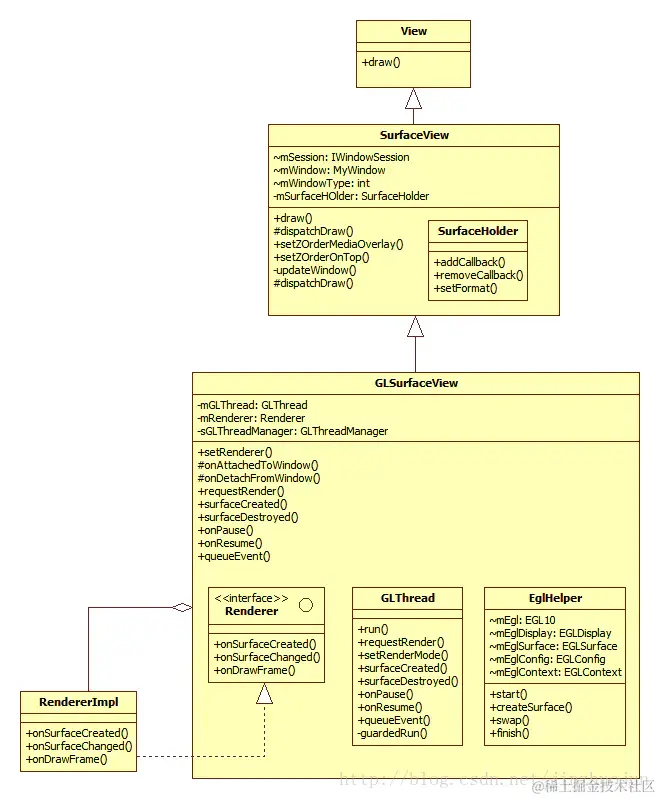

由如下类图可知，类似SurfaceView的SurfaceHolder提供了一些操作Surface的接口，GLSurfaceView中的EglHelper实现了管理EGL环境的工作，GLThread作为渲染线程。
3 SurfaceTexture
SurfaceTexture 是 Surface 和 OpenGL ES (GLES) 纹理的组合。SurfaceTexture 实例用于提供输出到 GLES 纹理的接口。
SurfaceTexture 是一个BufferQueue的消费者。
并不是一个View，有自己的BufferQueue，可以用来生成Surface，传入到SurfaceTexture中的Buffer会被转化成GL纹理（纹理是一些数据，需要附加到View上才能显示），这个纹理交给TextureView或者GLSurfaceview进行显示。
用来从图像流中捕获帧，作为 OpenGL ES 纹理，图像流可能来自相机预览或视频解码。
不同于 SurfaceView 会将图像显示在屏幕上，SurfaceTexture 对图像流的处理并不直接显示，而是转为 GL 外部纹理。
可用于图像流数据的二次处理（如Camera滤镜，桌面特效等）
输出目标是Camera或MediaPlayer时可以用SurfaceTexture代替SurfaceHolder
前面提到的，
- Surface通常由SurfaceTexture或者MediaRecord来创建（消费者）
- Surface最后显示在MediaPlayer或者CameraDevice上（生产者）
4 TextureView
TextureView 本质上是 SurfaceTexture 的 View 封装
TextureView 可用于显示内容流。例如，这样的内容流可以是视频或 OpenGL 场景。内容流可以来自应用程序的进程以及远程进程。
SurfaceView本身的输出不是通过Android的UI Renderer（HWUI），而是直接走系统的窗口合成器SurfaceFlinger，所以无法实现对普通view的完全兼容。
与SurfaceView不同，TextureView不会再WMS中单独创建窗口，而是作为一个普通的View，因此TextureView可以和普通View一样进行平移、旋转、缩放、动画等。
通过 SurfaceTextureListener监听 SurfaceTexture 的各种状态
缺点：
因为 TextureView 需要通过 UI Renderer 输出，也导致了新的问题的出现。除了性能比较 SurfaceView 会有明显下降外（低端机，高 GPU 负荷场景可能存在 15% 左右的帧率下降），另外因为需要在三个线程之间进行写读同步（包括 CPU 和 GPU 的同步），当同步失调的时候，比较容易出现掉帧或者吞帧导致的卡顿和抖动现象。

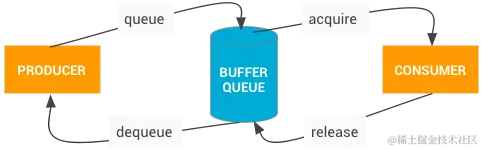

5 BufferQueue
Gralloc
gralloc是Android中负责申请和释放GraphicBuffer的HAL层模块，由硬件驱动提供实现，为BufferQueue机制提供了基础。gralloc分配的图形Buffer是进程间共享的，且根据其Flag支持不同硬件设备的读写。
从系统层级来看，gralloc属于最底层的HAL层模块，为上层的libui库提供服务，整个层级结构：
