第五章(反向传播算法)

反向误差传播算法

• 计算图:把 计算符号(*,+,-,pow)认为是一个节点，把数据输入认为是边权。反向传播要做的事情，就是根据计算符号来计算出在这点要求的梯度,并且传递给上一层(根据求导的链式法则)
• 实践
  • 一个重要案例,注意观看调用的顺序,结合原书观看,就能知道反向传播算法是如何把微分传递到上一层了

    # 一个小的案例,苹果为100元,买2个，橘子为150元，买3个，消费税是1.1
    # 计算各个参数的导数
    apple = 100
    apple_num =2
    orange = 150
    orange_num = 3
    tax = 1.1
    # 定义各个Layer
    mul_apple_layer = MulLayer()
    mul_orange_layer = MulLayer()
    add_apple_orange_layer = AddLayer()
    mul_tax_layer = MulLayer()
    # forward 前向传播
    apple_price = mul_apple_layer.forward(apple,apple_num) # 付款=价格*数目
    orange_price = mul_orange_layer.forward(orange,orange_num)
    all_price = add_apple_orange_layer.forward(appl_price,orange_price)
    price = mul_tax_layer.forward(all_price,tax) # 总价计算税费
    print(price) # 这是总价
    # backward 反向传播
    dprice = 1 # 直接输出,所以是1
    dall_price,dtax = mul_tax_layer.backward(dprice) # 倒着反向传播
    dapple_price,dorange_price = add_apple_orange_layer.backward(dall_price)
    dorange,dorange_num = mul_orange_layer.backward(dapple_price)
    dapple,dapple_num = mul_apple_layer.backward(dapple_price)
    print("以下是各种微分结果")
    print(dapple_num,dapple,dorange,dorange_num,dtax)



• 各类运算函数(乘法,加法,ReLu)层的实现

  • 加法层

    class AddLayer:
        def __init__(self):
            pass
        def forward(self,x,y):
            return x+y
        def backward(self,dout):
            dx = dout * 1
            dy = dout * 1
            return dx,dy


  • 乘法层(实现前向和反向传播)

    class MulLayer:
        def __init__(self):
            self.x = None
            self.y = None
        def forward(self,x,y):
            self.x = x
            self.y = y
            out = x*y
            return out
        def backward(self,dout):
            dx = dout*self.y #二者要颠倒
            dy = dout*self.x
            return dx,dy


  • ReLu层

    class ReLu:
        def __init__(self):
            self.mask = None
        def forward(self,x):
            self.mask = (x<=0) #创建一个布尔数组 mask，其中 x 中小于或等于0的元素对应的位置是 True，大于0的元素对应的位置是 False。
            out =x.copy()
            out[self.mask] = 0 # out[self.mask] 取得的是mask中为True的值，此处为把小于0的位置全部置0
            return out
        def backward(self,dout):
            dout[self.mask]=0
            dx = dout
            return dx
    # 解释一下，mask的型和输入的x一致,存储的是True/False
    # 当x某位置的值小于等于0时,mask的值为True
    # 所以前向传播中,会把负数的位置的值都置为0
    # 反向传播中,同理

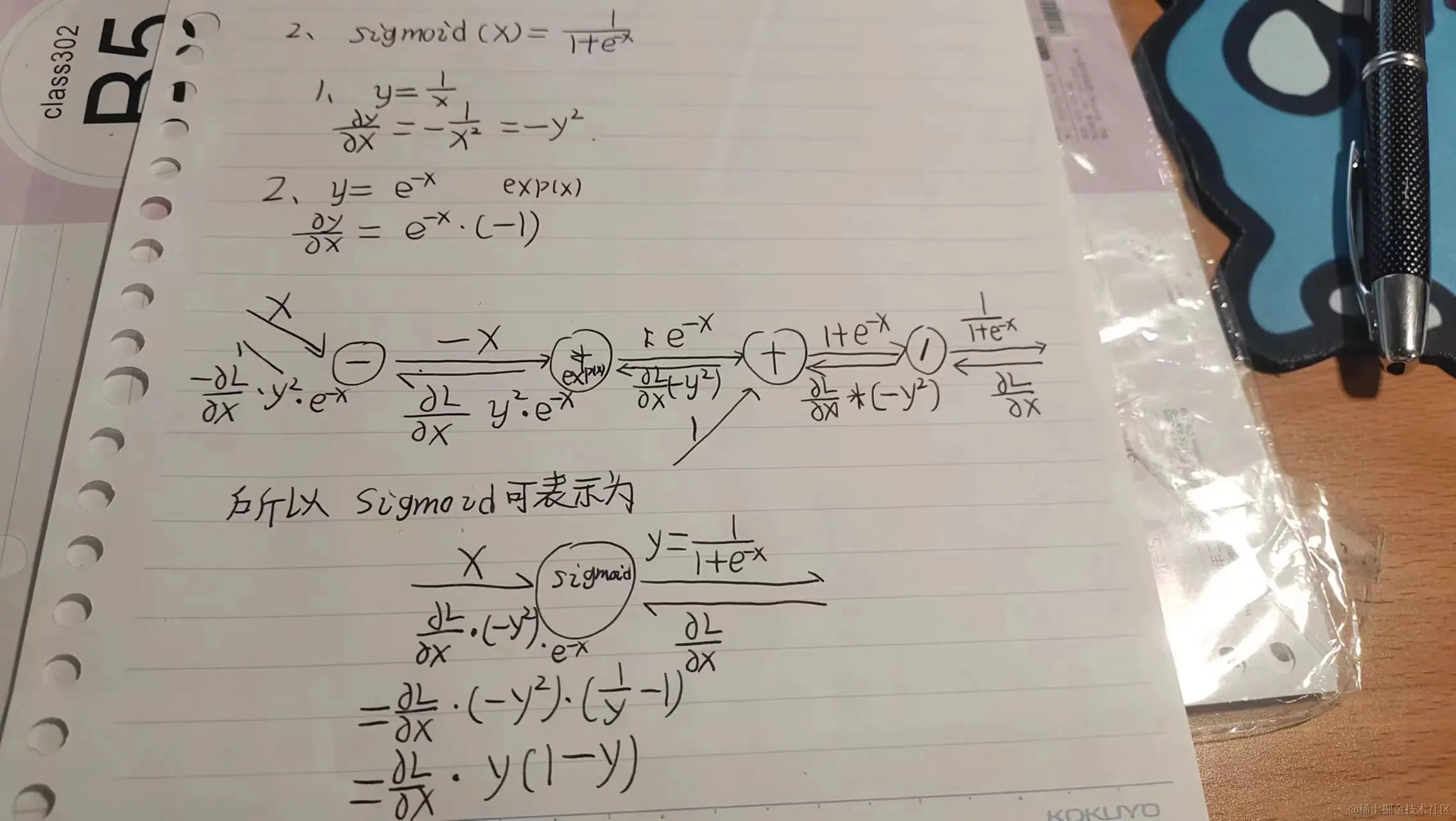

  • Sigmoid层

    •

      class Sigmoid:
          def __init__(self):
              self.out = None
          def forward(self,x):
              out = 1/(1+np.exp(-x))
              self.out = out # 保存输出y
              return out
          def backward(self,dout):
              return self.out*(1-self.out)*dout # 根据图片推导的公式

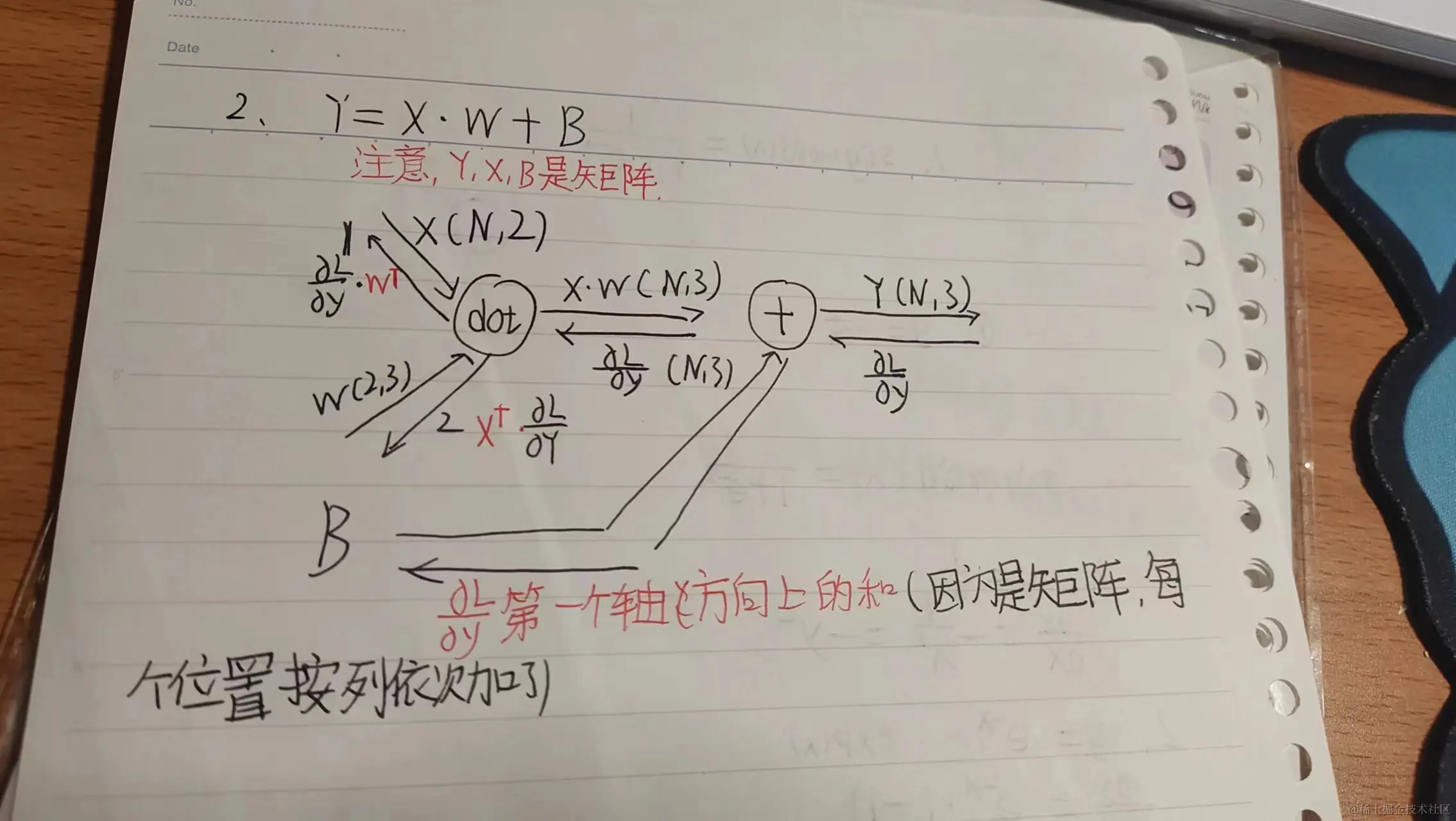

  • Affine层(矩阵乘法+偏置)

    •

      class Affine:
          def __init__(self,W,b):
              self.W = W
              self.b = b
              self.x = None
              self.dW = None
              self.db = None
          def forward(self,x):
              self.x=x
              return np.dot(x,self.W) + self.b
          def backword(self,dout):
              dx = np.dot(dout,self.W.T) # 由公式推到来
              self.dW = np.dot(self.x.T,dout)
              self.dB = np.sum(dout,axis=0)
              return dx


  • Softmax-with-loss层:此处过于复杂，直接写代码

• 用误差传播算法构建一个两层神经网络

# coding: utf-8
      import sys, os
      sys.path.append(os.pardir)
      import numpy as np
      from common.layers import *
      from common.gradient import numerical_gradient
      from collections import OrderedDict
      class TwoLayerNet:
       def __init__(self, input_size, hidden_size, output_size, weight_init_std = 0.01):
       def predict(self, x):
          def loss(self, x, t):
              y = self.predict(x)
              return self.lastLayer.forward(y, t)


          def accuracy(self, x, t):
              y = self.predict(x)
              y = np.argmax(y, axis=1)
              if t.ndim != 1 : t = np.argmax(t, axis=1)


              accuracy = np.sum(y == t) / float(x.shape[0])
              return accuracy


          def numerical_gradient(self, x, t):
              loss_W = lambda W: self.loss(x, t)


              grads = {}
              grads['W1'] = numerical_gradient(loss_W, self.params['W1'])
              grads['b1'] = numerical_gradient(loss_W, self.params['b1'])
              grads['W2'] = numerical_gradient(loss_W, self.params['W2'])
              grads['b2'] = numerical_gradient(loss_W, self.params['b2'])


              return grads


          def gradient(self, x, t):
              # forward
              self.loss(x, t)


              # backward
              dout = 1
              dout = self.lastLayer.backward(dout)


              layers = list(self.layers.values())
              layers.reverse()
              for layer in layers:
                  dout = layer.backward(dout)


              # 設定
              grads = {}
              grads['W1'], grads['b1'] = self.layers['Affine1'].dW, self.layers['Affine1'].db
              grads['W2'], grads['b2'] = self.layers['Affine2'].dW, self.layers['Affine2'].db
              return grads
