红外模块设计实现计数人流量统计
新的提问： 人数的统计情况可以在电脑上进行显示吗 两个人一起进入该如何判断
一、别称

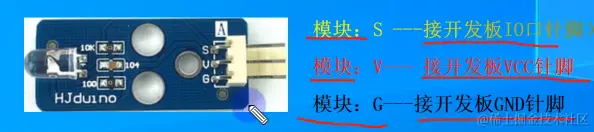

热释电传感器就是人体红外传感器

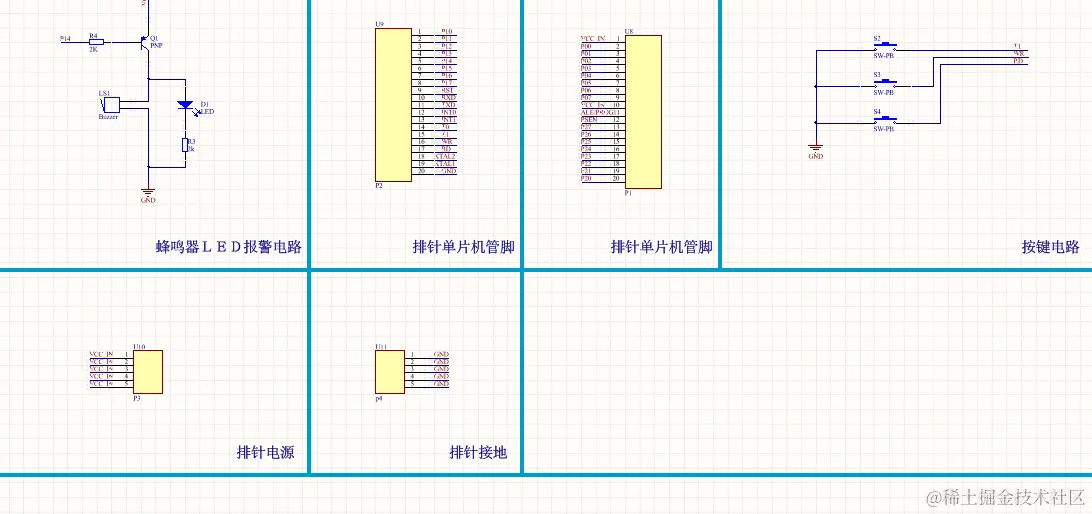

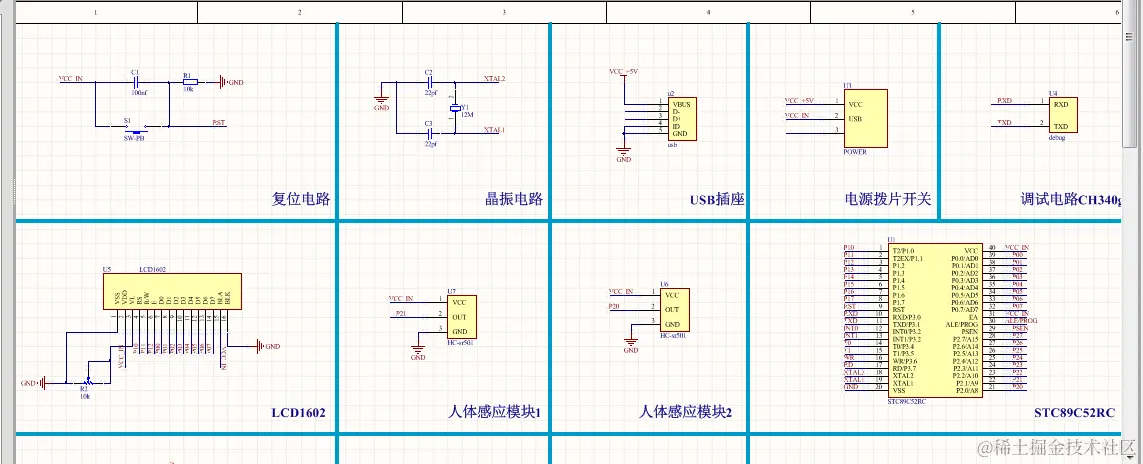

二、模块
三、原理
1.热释电传感器模块输出的模拟信号比较小，使运算放大器其进行放大。
2.热释电传感器模块输出的模拟信号是由单片机实现的adc的功能。
-
利用红外对射管作为技术传感器，当有物体通过时光被遮挡住，接受模块输出一个高电平脉冲，对此脉冲进行计数，从而实现对物体数目的统计。运用中断等手段，将红外接收电路与计数电路相连，计数输出端与数码管相连，由数目管的变化显示出来数目。
-
所设计的计数器是采用红外线遮光方式，抗干扰性好，可靠性高。可用于测量宾馆、饭店、商场、超时、博物馆、展览馆、车站、码头、银行等场所的人员数量及人员流通数量。
-
利用红外对射管作为计数传感器，当有物体通过时光被遮挡住，接收模块输出一个高电平脉冲，对此脉冲进行计数，从而实现对物体数目的统计。运用 中断等手段，将红外接收电路与计数电路相连，计数输出端与数码管相连，由数码管的变化显示出来数目。
-
红外光电管有两种，一种是无色透明的LED，此为发射管，它通电后能够产生人眼不可见红外光，另一部分为黑色的接收部，它内部的电阻会随着接收到红外光的多少变化。无论是一体式还是分离式，其检测原理都相同，由于黑色吸光，当红外发射管照射在黑色物体上时反射回来的光就较少，接收管接收到的红外光就较少，表现为电阻大，通过外接电路就可以读出检测的状态;同理，当照射在白色表面时发射的红外线就比较多，表现为接收管的电阻较小，此时通过外接电路就可以读出另外一种状态。
-

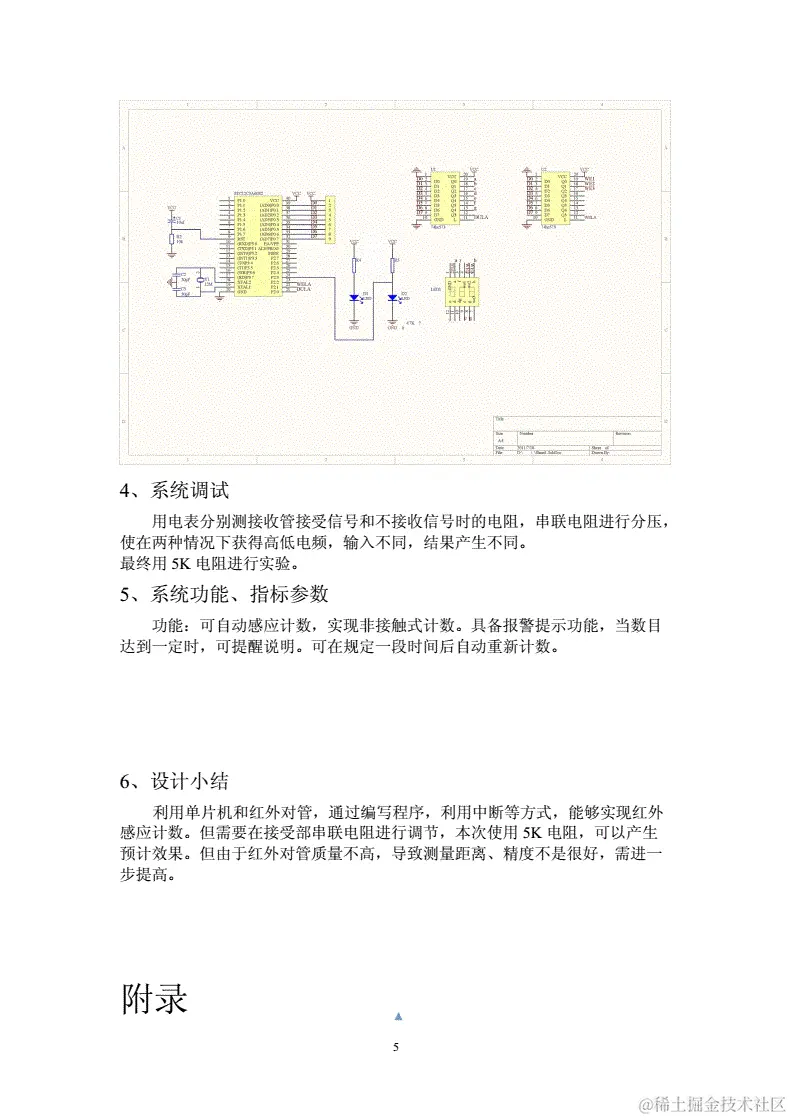

用电表分别测试接收管接收信号和不接收信号时的电阻，串联电阻进行分压，使在两种情况下获得高低电频，输入不同，结果产生不同。
四、代码
#include<reg82.h>
#include<instrins.h>
#define uint unsigned int
#define uchar unsigned char
uchar code table[]={0x3f,Ox06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,Ox7f,Ox6f,Ox77,0x7c,0x39,0x5e,0x79,0x71};
sbit D1=P1^1;
sbit S=P3^3;
sbit dula=P2^6;
sbit wela=P2^7;
uchar x,j,aa;
void delay(void)
{
uchar i,j;
for(j=0;j<50;j++);
for(i=0;i<50;i++);
}
uchar delay1 (uchar j)
{
int i,t;
for(t=j;t<10;t--)
for(i=0;i<50;i++);
}
void Display(uchar x)
{
dula=1;
PO=table[x/10];
dula=0;
wela=1;
PO=Oxfe;
wela=0;
delay();
dula=1;
PO=table[x%10];
dula=O;
wela=1;
PO=Oxfb;
wela=0;
delay();
}
void main(void)
{
EA=l;
EX1=1;
IT1=l;
x=0;
whilc(x<20)
{
Display(x);
}
D1=0;
TMOD=0xO1;
THO=(65536-50000)/256;
TLO-(65536-50000)%256;
ETO=1;
TRO=1;
}
void int0(void) interrupt 2
{
delay1(1000);
x++;
delayO;
}
void timerO() interrupt 1
{
THO=(65536-50000)/256;
TLO-(65536-50000)%256;
aa++;
if(aa==200)
{
aa=0;
D1=1;
}
}
}
五、红外计数代码二
#include <reg52.h> //调用单片机头文件
#define uchar unsigned char //无符号字符型 宏定义 变量范围0~255
#define uint unsigned int //无符号整型 宏定义 变量范围0~65535
#include <intrins.h>
bit flag_500ms;
sbit beep = P1^4; //蜂鸣器IO口定义
sbit hw_jin = P2^0; //红外传感器IO口定义
sbit hw_chu = P2^1; //红外传感器IO口定义
uchar a_a;
uchar menu_1; //设置参数用
uint num; //计的数
uint jin,chu;
uchar set_num = 80; // 设置倒计时数的启始值
/***********************1ms延时函数*****************************/
void delay_1ms(uint q)
{
uint i,j;
for(i=0;i<q;i++) //for周期指令2
for(j=0;j<120;j++);
}
/*************定时器0初始化程序***************/
void time_init()
{
EA = 1; //开总中断
TMOD = 0X01; //定时器0、工作方式1
ET0 = 1; //开定时器0中断
TR0 = 1; //允许定时器0定时
}
sbit rs=P1^0; //寄存器选择信号 H:数据寄存器 L:指令寄存器
sbit rw=P1^1; //寄存器选择信号 H:数据寄存器 L:指令寄存器
sbit e =P1^2; //片选信号 下降沿触发
/********************************************************************
* 名称 : delay_uint()
* 功能 : 小延时。
* 输入 : 无
* 输出 : 无
***********************************************************************/
void delay_uint(uint q)
{
while(q--);
}
/********************************************************************
* 名称 : write_com(uchar com)
* 功能 : 1602命令函数
* 输入 : 输入的命令值
* 输出 : 无
***********************************************************************/
void write_com(uchar com)
{
e=0;
rs=0;
rw=0;
P0=com;
delay_uint(25);
e=1;
delay_uint(100);
e=0;
}
/********************************************************************
* 名称 : write_data(uchar dat)
* 功能 : 1602写数据函数
* 输入 : 需要写入1602的数据
* 输出 : 无
***********************************************************************/
void write_data(uchar dat)
{
e=0;
rs=1;
rw=0;
P0=dat;
delay_uint(25);
e=1;
delay_uint(100);
e=0;
}
/***********************lcd1602上显示两位十进制数************************/
void write_sfm4(uchar hang,uchar add,uint date)
{
if(hang==1)
write_com(0x80+add);
else
write_com(0x80+0x40+add);
write_data(0x30+date/1000%10);
write_data(0x30+date/100%10);
write_data(0x30+date/10%10);
write_data(0x30+date%10);
}
/***********************lcd1602上显示这字符函数************************/
void write_string(uchar hang,uchar add,uchar *p)
{
if(hang==1)
write_com(0x80+add);
else
write_com(0x80+0x40+add);
while(1)
{
if(*p == '\0') break;
write_data(*p);
p++;
}
}
/***********************lcd1602初始化设置************************/
void init_1602() //lcd1602初始化
{
write_com(0x38);
write_com(0x0c);
write_com(0x06);
delay_uint(1000);
write_string(1,0," Z:0000 ");
write_string(2,0," J:0000 C:0000 ");
write_sfm4(2,1,jin); //显示人数
write_sfm4(1,6,num); //显示人数
write_sfm4(2,11,chu); //显示人数
}
/********************独立按键程序*****************/
uchar key_can; //按键值
void key() //独立按键程序
{
static uchar key_new;
key_can = 20; //按键值还原
P3 |= 0xf0;
if((P3 & 0xf0) != 0xf0) //按键按下
{
delay_1ms(1); //按键消抖动
if(((P3 & 0xf0) != 0xf0) && (key_new == 1))
{ //确认是按键按下
key_new = 0;
switch(P3 & 0xf0)
{
case 0xd0: key_can = 1; break; //得到k1键值
case 0xb0: key_can = 2; break; //得到K2键值
case 0x70: key_can = 3; break; //得到k3键值
}
}
}
else
key_new = 1;
}
/****************按键处理数码管显示函数***************/
void key_with()
{
if(key_can == 1) //设置键
{
menu_1 ++;
if(menu_1 >= 2)
{
menu_1 = 0;
init_1602(); //lcd1602初始化
}
if(menu_1 == 1) //初始化显示
{
write_string(1,0," SET Z Alarm ");
write_string(2,0," ");
write_sfm4(2,6,set_num); //显示人数
}
}
if(menu_1 == 0) //倒计时器按键操作开始 暂停
{
if(key_can == 2) //清零
{
num = 0;
jin = 0;
chu = 0;
write_sfm4(2,3,jin); //显示人数
write_sfm4(1,7,num); //显示人数
write_sfm4(2,11,chu); //显示人数
}
}
if(menu_1 == 1) //设置倒计时器开始数
{
if(key_can == 2)
{
set_num ++ ; // 设置数加
if(set_num > 9999)
set_num = 9999; //最大加到99
}
if(key_can == 3)
{
set_num -- ; // 设置数减
if(set_num <= 1)
set_num = 1; //最大减到1
}
write_sfm4(2,6,set_num); //显示人数
write_com(0x80+0x40+6); //将光标移动到秒个位
write_com(0x0f); //显示光标并且闪烁
}
beep = 0; //打开蜂鸣器
delay_1ms(50);
beep = 1; //关闭蜂鸣器
}
/******************红外计数**********************/
void hw_jin_dis() //红外计数
{
if(hw_jin == 0) //计数
{
delay_1ms(1); //消抖动
if(hw_jin == 0)
{
//确认
jin ++;
if(jin >= 9999)
jin = 9999;
num = jin - chu; //计算总人数
if(menu_1 == 0)
{
write_sfm4(2,3,jin); //显示人数
write_sfm4(1,7,num); //显示人数
}
}
}
}
/******************红外计数**********************/
void hw_chu_dis() //红外计数
{
if(hw_chu == 0) //计数
{
delay_1ms(1); //消抖动
if(hw_chu ==0)
{ //确认
if(jin > chu)
chu ++;
if(chu >= 9999)
chu = 9999;
num = jin - chu; //计算总人数
if(menu_1 == 0)
{
write_sfm4(2,11,chu); //显示人数
write_sfm4(1,7,num); //显示人数
}
}
}
}
/******************主程序**********************/
void main()
{
beep = 0; //开机蜂鸣器叫一声
delay_1ms(100);
P0 = P1 = P2 = P3 = 0xff; //初始化IO口
time_init();
init_1602(); //lcd1602初始化
while(1)
{
key(); //按键扫描函数
if(key_can < 10)
{
key_with(); //按键执行函数
}
hw_jin_dis(); //红外计数
hw_chu_dis(); //红外计数
if(menu_1 == 0) //扫描显示倒计时数
{
if(flag_500ms == 1)
{
flag_500ms = 0;
if(num >= set_num)
beep = ~beep; //报警
else
{
beep = 1;
}
}
}
}
}
/*************定时器0中断服务程序***************/
void time0_int() interrupt 1
{
static uint value;
TH0 = 0xd8;
TL0 = 0xf0; // 10ms
value ++;
if(value >= 50)
{
value = 0;
flag_500ms = ~flag_500ms;
}
}
