TinyKv project2A流程

本文就是总结写project2a的时候的一些细节点（偏个人）

有参考学习：

• github.com/sakura-ysy/…
• blog.csdn.net/qq_42956653…

在 project2A 中我们需要完善三个文件的代码，分别是 rawnode.go,raft.go,log.go

各部分的作用

log.go

在 Tinykv 中各个阶段的含义：

在 log.go 中定义了 RaftLog 的结构，我们看看他的结构：

//  RaftLog manage the log entries, its struct look like:
//
//  snapshot/first.....applied....committed....stabled.....last
//  --------|------------------------------------------------|
type RaftLog struct {
    // storage contains all stable entries since the last snapshot.
    storage Storage

    // committed is the highest log position that is known to be in
    // stable storage on a quorum of nodes.
    committed uint64

    // applied is the highest log position that the application has
    // been instructed to apply to its state machine.
    // Invariant: applied <= committed
    applied uint64

    // log entries with index <= stabled are persisted to storage.
    // It is used to record the logs that are not persisted by storage yet.
    // Everytime handling `Ready`, the unstabled logs will be included.
    stabled uint64

    // all entries that have not yet compact.
    entries []pb.Entry

    // the incoming unstable snapshot, if any.
    // (Used in 2C)
    pendingSnapshot *pb.Snapshot

    // Your Data Here (2A).
}

代码中的实现:

storage:包含所有快照以来的稳定项

committed:对应论文中的 commitIndex，已知被提交的最高日志条目索引

applied:对应论文中的 lastApplied,应用到状态机的最高日志条目索引号

stable:节点已经持久化的最后一条日志的 index

entries:

snapshot/first.....applied....committed....stabled.....last
--------|------------------------------------------------|
                            log entries

pendingSnapshot:待处理快照

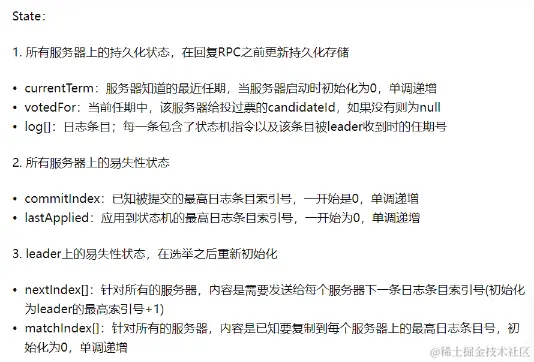

论文中的描述：

type Storage interface {
    // InitialState returns the saved HardState and ConfState information.
    InitialState() (pb.HardState, pb.ConfState, error)
    // Entries returns a slice of log entries in the range [lo,hi).
    // MaxSize limits the total size of the log entries returned, but
    // Entries returns at least one entry if any.
    Entries(lo, hi uint64) ([]pb.Entry, error)
    // Term returns the term of entry i, which must be in the range
    // [FirstIndex()-1, LastIndex()]. The term of the entry before
    // FirstIndex is retained for matching purposes even though the
    // rest of that entry may not be available.
    Term(i uint64) (uint64, error)
    // LastIndex returns the index of the last entry in the log.
    LastIndex() (uint64, error)
    // FirstIndex returns the index of the first log entry that is
    // possibly available via Entries (older entries have been incorporated
    // into the latest Snapshot; if storage only contains the dummy entry the
    // first log entry is not available).
    FirstIndex() (uint64, error)
    // Snapshot returns the most recent snapshot.
    // If snapshot is temporarily unavailable, it should return ErrSnapshotTemporarilyUnavailable,
    // so raft state machine could know that Storage needs some time to prepare
    // snapshot and call Snapshot later.
    Snapshot() (pb.Snapshot, error)
}

我们可以看到在 Storage 中有很多方法，这里 Storage 维护了一个ents []pb.Entry

在 Storgae 里的 FirstIndex 和 LastIndex 都是基于 ents[0].index 得到的

这里 storage.InitialState 返回了保存的HardState和ConfState信息，这里 pb 是个包，pb.HardState包含需要持久化的节点的状态，包括当前期限、提交索引和投票记录,故我们从 HardState 中获取 committed

type HardState struct {
	Term                 uint64   `protobuf:"varint,1,opt,name=term,proto3" json:"term,omitempty"`
	Vote                 uint64   `protobuf:"varint,2,opt,name=vote,proto3" json:"vote,omitempty"`
	Commit               uint64   `protobuf:"varint,3,opt,name=commit,proto3" json:"commit,omitempty"`
	XXX_NoUnkeyedLiteral struct{} `json:"-"`
	XXX_unrecognized     []byte   `json:"-"`
	XXX_sizecache        int32    `json:"-"`
}

总的一个数组就呈现这种：

snapshot/first.....applied....committed....stabled.....last
--------|------------------------------------------------|
                            log entries

从 fisrt 开始存储到 log entries 中，在 storgae 是被 stabled 的部分，只包含了 entries 的一部分，新的 log 不断加入 entries 的末尾

nextEnts

nextEnts 返回所有没有 apply 但是已经 committed

在 go 中，切片是不包含最后一位的

len=9 cap=9 slice=[0 1 2 3 4 5 6 7 8]
numbers == [0 1 2 3 4 5 6 7 8]
numbers[1:4] == [1 2 3]

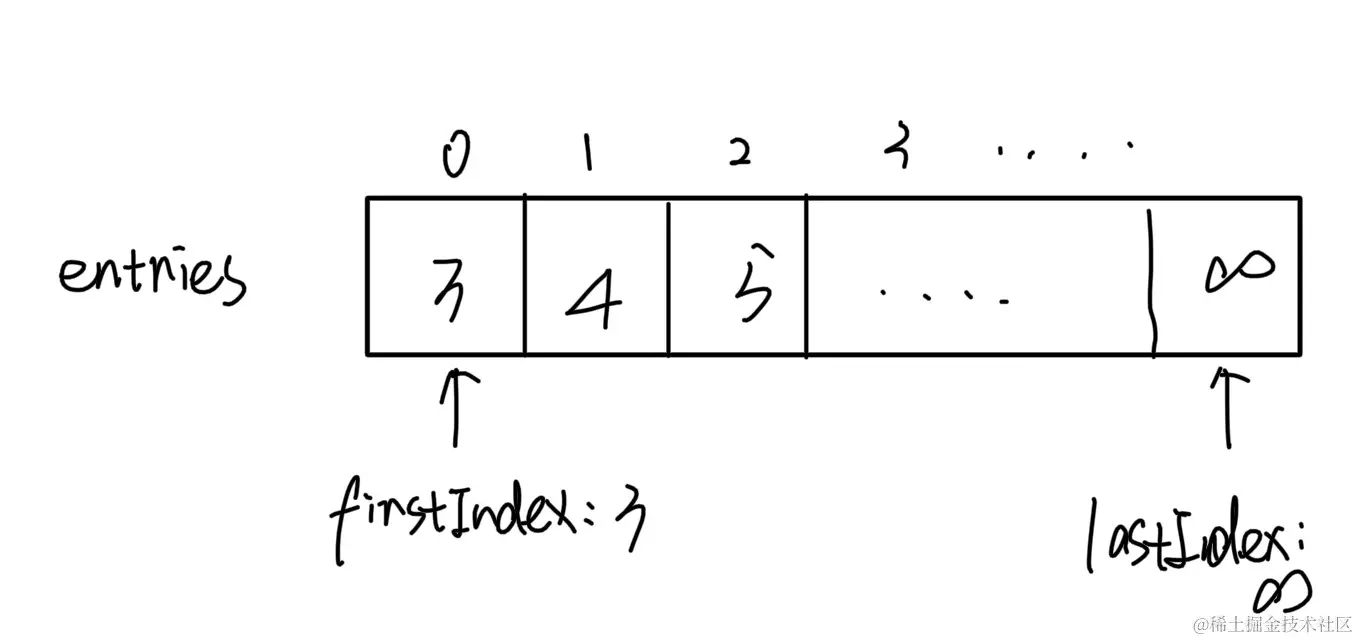

所以我们在写的时候，直接用l.entries[l.applied-l.firstIndex+1,l.committed-l.firstIndex+1]，注意要包含 l.committed

Term

获取对应 log 的 下标 Term，分两种情况即可

分别对应下标是否越界的情况：

type Entry struct {
	EntryType            EntryType `protobuf:"varint,1,opt,name=entry_type,json=entryType,proto3,enum=eraftpb.EntryType" json:"entry_type,omitempty"`
	Term                 uint64    `protobuf:"varint,2,opt,name=term,proto3" json:"term,omitempty"`
	Index                uint64    `protobuf:"varint,3,opt,name=index,proto3" json:"index,omitempty"`
	Data                 []byte    `protobuf:"bytes,4,opt,name=data,proto3" json:"data,omitempty"`
	XXX_NoUnkeyedLiteral struct{}  `json:"-"`
	XXX_unrecognized     []byte    `json:"-"`
	XXX_sizecache        int32     `json:"-"`
}

下标没有越界的情况就直接去 pb.Entry.Term 获取

下标越界的情况交给 storage.Term 去处理，他有写越界时的逻辑

raft.go

借鉴

github.com/etcd-io/raf…

中 raft 的实现

Raft 驱动规则

• tick():Raft 内部的逻辑时钟，上层通过不断调用 Tick()来模拟时间的递增。这里我们只需要去实现
• Step（）：上层接口 rownode 通过调用 step 将 RPC 消息传递给 raft，raft 再通过 msg 的类型和自己的类型回调不同的函数

我们可以看到在 eraftpb.proto 中枚举了所有的 MessageType

Msg 类型

Msg 分为 Local Msg 和 Common Msg。前者是本地发起的 Msg，多为上层传递下来的，比如提交条目、请求心跳、请求选举等等，这些 Msg 不会在节点之间传播，它们的 term 也相应的等于 0。后者就是节点之间发送的 Msg，用来集群之间的同步。

TinyKV 通过 pb.Message 结构定义了所有的 Msg，即共用一个结构体。

const (
    // 'MessageType_MsgHup' is a local message used for election. If an election timeout happened,
    // the node should pass 'MessageType_MsgHup' to its Step method and start a new election.
    MessageType_MsgHup MessageType = 0
    // 'MessageType_MsgBeat' is a local message that signals the leader to send a heartbeat
    // of the 'MessageType_MsgHeartbeat' type to its followers.
    MessageType_MsgBeat MessageType = 1
    // 'MessageType_MsgPropose' is a local message that proposes to append data to the leader's log entries.
    MessageType_MsgPropose MessageType = 2
    // 'MessageType_MsgAppend' contains log entries to replicate.
    MessageType_MsgAppend MessageType = 3
    // 'MessageType_MsgAppendResponse' is response to log replication request('MessageType_MsgAppend').
    MessageType_MsgAppendResponse MessageType = 4
    // 'MessageType_MsgRequestVote' requests votes for election.
    MessageType_MsgRequestVote MessageType = 5
    // 'MessageType_MsgRequestVoteResponse' contains responses from voting request.
    MessageType_MsgRequestVoteResponse MessageType = 6
    // 'MessageType_MsgSnapshot' requests to install a snapshot message.
    MessageType_MsgSnapshot MessageType = 7
    // 'MessageType_MsgHeartbeat' sends heartbeat from leader to its followers.
    MessageType_MsgHeartbeat MessageType = 8
    // 'MessageType_MsgHeartbeatResponse' is a response to 'MessageType_MsgHeartbeat'.
    MessageType_MsgHeartbeatResponse MessageType = 9
    // 'MessageType_MsgTransferLeader' requests the leader to transfer its leadership.
    MessageType_MsgTransferLeader MessageType = 11
    // 'MessageType_MsgTimeoutNow' send from the leader to the leadership transfer target, to let
    // the transfer target timeout immediately and start a new election.
    MessageType_MsgTimeoutNow MessageType = 12
)

MsgHup

'MessageType_MsgHup'是用于选举的本地消息。如果发生了选举超时，节点应将'MessageType_MsgHup'传递给它的Step方法，并开始新的选举。

MsgBeat

'MessageType_MsgBeat'是一个本地消息，它向Leader发送'MessageType_MsgHeartbeat'类型的心跳,给它的follower。

用于告知 Leader 该发送心跳了

当 leader 接收到 MsgBeat 时，向其他所有结点发送心跳，非 leader 接收到 MagBeat 时，忽略

MsgPropose

messagetype_msgproposal是一个本地消息，提议将数据附加到Leader的日志条目中。

用于上层请求 propose 条目

字段	描述
MsgType	类型
Entries	要提交的条目
To	目标节点

MsgAppend

包含了要复制的条目，是 leader 给其它节点同步条目

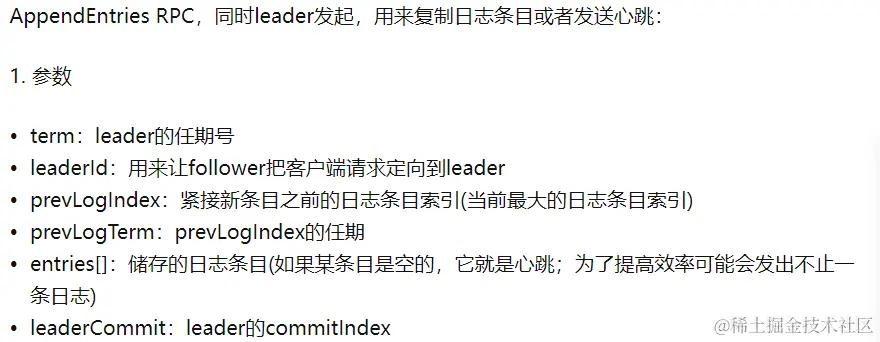

论文中的描述：

实现：

字段	描述
MsgType	类型
To	目标节点 id
From	leader 的 id
Term	当前节点的 term
LogTerm	prevLogIndex 的任期
Index	紧接新条目之前的日志条目索引（当前最大的日志条目索引）
Entries	要发送的条目
Commit	leader 的 commitIndex

MagAppendResponse

// 'MessageType_MsgAppendResponse'是对日志复制请求的响应('MessageType_MsgAppend')。

用于告诉 Leader 日志同步是否成功

字段	描述
MsgType	类型
To	leader 的 id
Term	当前节点的 Term
Index	r.RaftLog.LastIndex
Reject	是否拒绝
From	当前接待你的 id

MsgRequestVote

用于 candidate 请求选举投票。

字段	描述
MsgType	类型
To	别的 candidate 们
Term	当前节点的 Term
Index	当前最大的日志条目索引
LogTerm	prevLogIndex 的任期
From	当前节点的 id

MsgRequestVoteResponse

对于 MsgRequestVote 的回应

字段	值
MsgType	类型
To	目标 id
From	当前节点 id
Reject	是否拒绝
Term	当前节点 Term

MsgSnapshot

leader 将快照发送给别的节点

MsgHeartbeat

leader 发送的心跳

MsgHeartbeatResponse

对 MsgHeartbeat 的回应

字段	描述
MsgType	类型
From	当前节点的 id
To	目标节点的 id
Term	当前节点的 term

MsgTransferLeader

用于上层请求转移 Leader

MsgTimeoutNow

节点收到后清空 r.electionElapsed，并即刻发起选举

Raft 结构中的字段

• heartbeatElapsed：心跳计时，只对 leader 有效，到达 heartbeatTimeout 后给所有节点发送维持心跳
• electionElapsed：选举计时，到达electionTimeout （选举超时）后开启选举。这里选举超时指的应该是 follower 在一定的时间段，即选举超时的这个时间端，没有收到任何 leader 的 heartbeat，那么他就会将自己转化为 candidate，开始新的选举
• leadTransferee：值不为 0 时代表的就是 leader 要转移给的那个对象的 id
• Prs:记录所有节点复制条目的情况，是个 map 类型，键为从 1 开始的数值，值为*Progress

type Progress struct {//Match:最后一个lastIndex,Next:Match+1
	Match, Next uint64
}

• votes：哪些节点给我们投票了

newRaft 部分

给的参数是 Config 类型的，我们可以看到 Config 类型里有：

type Config struct {
    ID uint64	//ID，不能为0
    peers []uint64 //所有节点的id

	//时间相关
    ElectionTick int
    HeartbeatTick int

    // 持久化存储
    Storage Storage
    // 之前最后被应用的index
    Applied uint64
}

我们直接通过 Config 中的数据来构建一个新的 raft 节点

函数实现

tick()

区分当前节点的不同的状态，分别进入不同的 Tick 函数

这里我们通过 r.State 区分，看结构中 state 是 StateType 类型的数值

我们找到 StateType 的结构：

// StateType represents the role of a node in a cluster.
type StateType uint64

const (
    StateFollower StateType = iota
    StateCandidate
    StateLeader
)

分为三种 type，分别是 follower，candidate 和 leader

所以我们在实现 tick 时也要区分为这三种类型去做不同的逻辑

leader 的情况

当节点作为 leader 时，首先我们肯定要增加心跳计数heartbeatElapsed，并且在心跳超时时向集群发送心跳来维持自己的 leader 地位

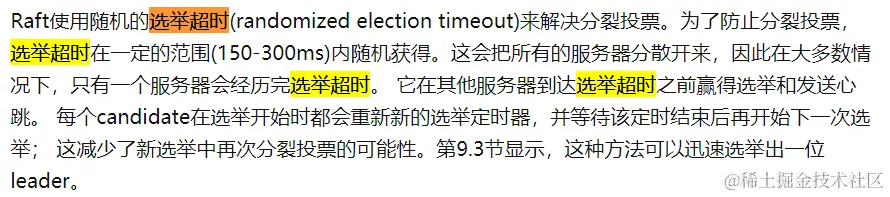

这里比较有疑问的是对选举超时的处理，我们从论文中看到，Raft 使用的是随机选举超时，

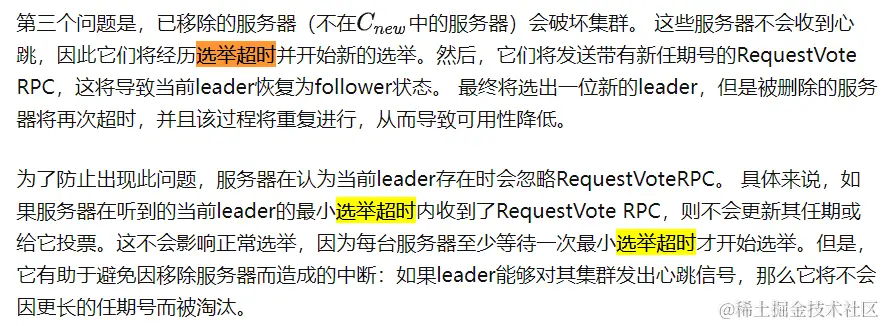

在下面这种情况下，服务器通过和别的节点进行通信，通过监视来自其他服务器的消息，包括心跳消息、RequestVote RPC 请求等，来了解其他服务器的状态并进行相应的判断。在这个过程中，服务器会比较不同服务器的选举超时时间，并选取其中的最小值作为当前领导者的最小选举超时时间。这个时间将用于判断是否更新自己的任期或给予当前领导者投票。

但是我们考虑到 leader 掉线的情况，需要利用选举超时来判断是否掉线

主要通过心跳的回应数目是否达到一半，不达一半的情况可能就是 leader 掉线了，出现了集群分裂，需要进行重新选举(其实这里这块我还没想清楚)

看 etcd 的实现是通过一个MsgCheckQuorum消息实现，leader将给自己发送一条MsgCheckQuorum消息，对该消息的处理是：检查集群中所有节点的状态，如果超过半数的节点都不活跃了，那么leader也切换到follower状态。

但这里我没想清楚，只增加了心跳超时并做心跳超时的判断也过了（）

case StateLeader:
        r.heartbeatElapsed++
        if r.heartbeatElapsed>=r.heartbeatTimeout{
            r.heartbeatElapsed=0
            err:=r.Step(pb.Message{MsgType:pb.MessageType_MsgBeat})
            if err!=nil{
                return
            }
        }

Step()

从 raft 的驱动规则中我们了解到，上层接口会调用 step 将 RPC 消息传递给 raft，由 step 分角色分消息类型地去执行对应的逻辑

我们在 step 中先分了角色，让不同角色在对应的 step 函数中去做处理

follower 的情况

• MsgHup

follow 收到 MsgHup 后，要变成 candidate，调用 becomeCandidate

如果整个 region 中只有自己这个节点，不用自己投票

• MsgHeartBeat

follower 收到 leader 发送的 heartBeat 后，首先先要判断 Msg 的 Term 是否大于自己的 term，只有大于的情况才更新

将选举计数清零，发送 MsgHeartbeatResponse 回应

• MsgAppend

leader 将要复制的条目交由 followers，当 follower 收到这个 msg 时，走handleAppendEntries 的逻辑

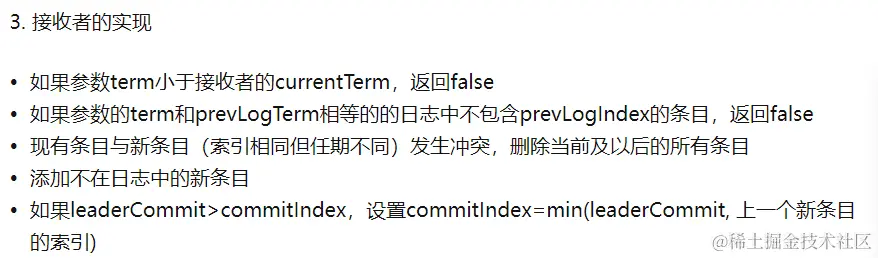

根据论文中的说法：

我们首先比较 m.Term 和当前节点的 term，如果当前节点的 term 更大则返回

如果 prevLogIndex > r.RaftLog.LastIndex()，说明当前节点可能漏了几条 leader 的日志，返回

如果接收者日志中没有包含这样一个条目：即该条目的任期在 prevLogIndex 上能和 prevLogTerm 匹配上，返回

然后我们考虑现有条目与新条目发生冲突的情况，寻找 msg 对应的 index 在当前节点对应的 term。在冲突的情况下删除当前及以后的所有条目,更新 raftLog 上的数据

candidate 的情况

• MsgHup

执行的步骤和 Follower 相同

• MsgRequestVote

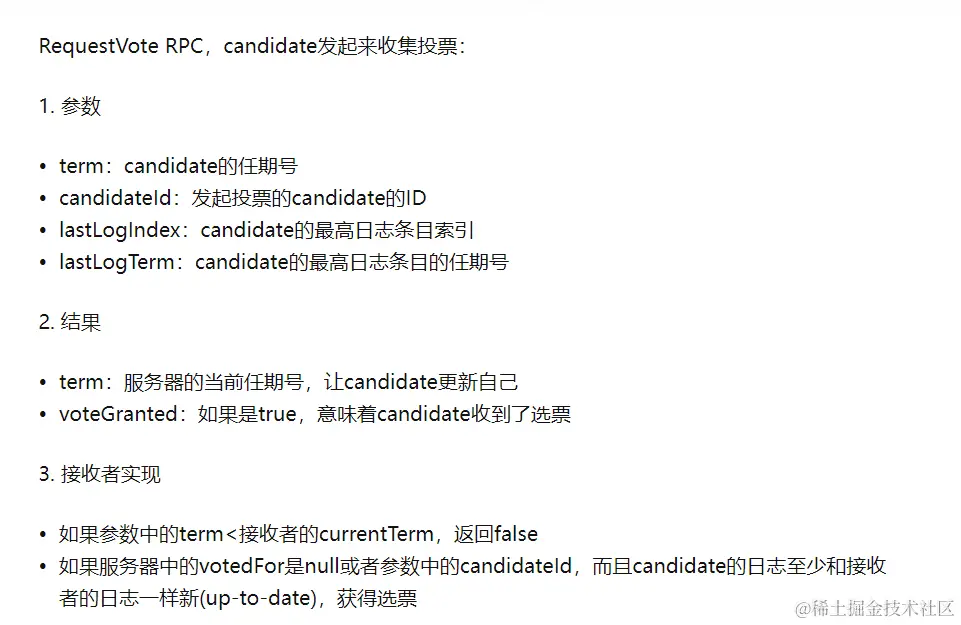

当 candidate 接收到 MsgRequestVote 的 message 时，论文中的处理方式如下：

我们在实现上的逻辑就照着论文实现：

首先判断如果 Msg 的 term 小于当前节点的 term，直接拒绝

如果 votedFor 不为空或者不等于 candidateId，直接拒绝

最后判断 candidate 的日志是否和接收者的日志一样新：

• 如果两份日志最后的条目的任期号不同，则任期号大的日志更新
• 如果两份日志最后的条目的任期号相同，则日志长的更新

在满足上述条件后，candidate 就投票给消息的发送者，并且更新自己的字段

• MsgRequestVoteResponse

节点在收到 VoteResponse 后，根据 m.Reject 就可以判断对应的节点是否投票给自己

尔后节点根据 m.Reject 的值更新 r.votes，记录投票结果，如果同意的票数超半，那么当前 candidate 就变成 leader，否则就变成 follower

• MsgHeartBeat

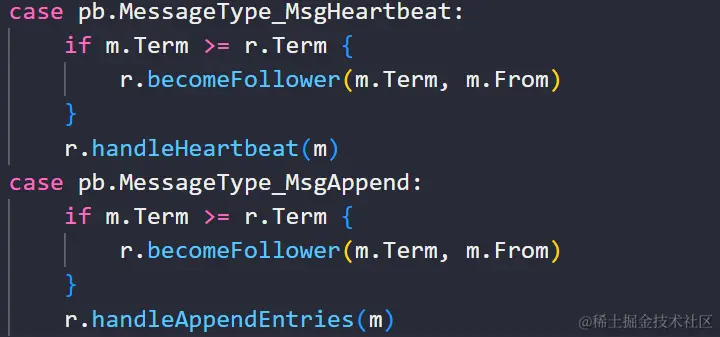

接收到心跳消息后，如果消息的 Term 和当前节点的 Term 相同，则当前节点转化为 follower，接下来的处理方式和 follower 相同

• MsgAppendEntry

接收到复制条目的消息后，他的处理和 MsgHeartBeat 相似，先判断 Term，如果相同就转化为 follower，接下来的处理方式和 follower 相同

• MsgTransferLeader

在收到转移 Leader 的消息时，修改 m 的 To 并且更新自己的 msgs

leader 的情况

• MsgBeat

leader 接收到 MsgBeat 后向其他所有节点发送心跳

• MsgHeartBeatResponse

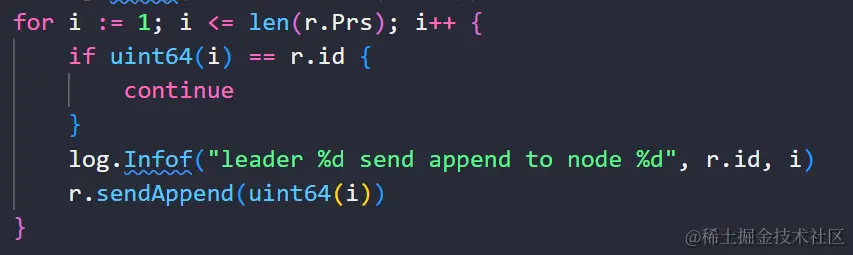

在收到 HeartBeatResponse 后，说明发送消息的节点是活跃的，则 leader 向其发送 Append 复制消息

leader 通过 r.Prs 来存储每个其它节点的复制情况，其 Next 就是当前节点期望的下一个条目的下标

判断 Next 和 r.RaftLog.lastIndex()

1.小于的情况：

Next==lastIndex+1,此时说明所有条目都复制完毕

别的情况则出错

2.大于的情况：

说明此时条目还没有复制完毕，我们将对应节点还没有复制的条目发送给他

根据不同的情况，要发送的 LogTerm 和 Index 也不同

• MsgRequestVote

和别的情况相同

• MsgPropose

leader 在接收到 Propose 后，先判断 r.leadTransferee 是否为 None，即集群是否在转移 Leader，如果没在转移 Leader，则将 m 提交的 entries 加到自己的 entries 中，然后他将向其他节点发送 MsgAppend，追加日志，如果集群只有他自己一个结点，直接更新自己的 committedIndex

• MsgAppendResponse

只有 Leader 会处理这个消息，如果消息是被 reject 的，那么重置 next，重置的规则为：将旧的 next-1,然后比较 m.Index+1,然后取小的那个复制给 next，重新发送给对应节点。

如果没有 reject，则更新对应节点的 match 和 next，将 next 赋值为 m.Index+1,match 赋值为 next-1

更新 commit，如果存在一个 N，N>commitIndex，大部分的 matchIndex[i]>=N,而且 log[N].term==currentTerm,则设置 commitIndex=N

在更新完后向其余节点发送更新 append 的消息

• MsgAppend

同上

become 部分

follower 的情况

一个节点变成 Follower，要先把自己的状态 State 变成 Follower（StateFollower），然后更改其 Lead 为传进来的 lead，同时 Term 也更改为传进来的 term，将自己的 Vote 投票对象初始为 None

Candidate 的情况

根据论文中说的步骤，先将自己的状态变为 Candidate（StateCandiadate），然后将自己的 Term 增加，将自己的 Lead 置为 None，给自己投票（r.Vote=r.id），初始化对应的 votes 来记录投票情况，同时在记录中更新自己的投票情况

Leader 的情况

首先先将当前节点的 State 转换为 StateLeader，同时更新自己的 Lead，看到代码中也提醒Leader should propose a noop entry on its term，也就是成为 Leader 要提交一个 noop 节点，no-op是和普通的heartbeat不一样，no-op是一个log entry，是一条需要落盘的log，只不过其只有term、index，没有额外的value信息。

所以我们要相应地更新 Prs 和 entries 中的内容，同时将这条新生成的条目发送给别的其它节点来复制

RawNode

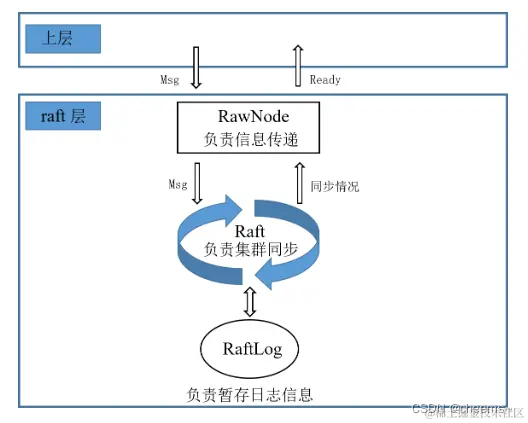

RawNode 作为一个信息传递的模块，主要就是上层信息的下传和下层信息的上传。其核心为一个 Ready 结构体。

Ready 结构体

type Ready struct {
    // The current volatile state of a Node.
    // SoftState will be nil if there is no update.
    // It is not required to consume or store SoftState.
    *SoftState

    // The current state of a Node to be saved to stable storage BEFORE
    // Messages are sent.
    // HardState will be equal to empty state if there is no update.
    pb.HardState

    // Entries specifies entries to be saved to stable storage BEFORE
    // Messages are sent.
    Entries []pb.Entry

    // Snapshot specifies the snapshot to be saved to stable storage.
    Snapshot pb.Snapshot

    // CommittedEntries specifies entries to be committed to a
    // store/state-machine. These have previously been committed to stable
    // store.
    CommittedEntries []pb.Entry

    // Messages specifies outbound messages to be sent AFTER Entries are
    // committed to stable storage.
    // If it contains a MessageType_MsgSnapshot message, the application MUST report back to raft
    // when the snapshot has been received or has failed by calling ReportSnapshot.
    Messages []pb.Message
}

RawNode 通过生成 Ready 的方式给上层传递信息

• SoftState：不需要被持久化的数据，只用在 HasReady()方法中的判断，如果没有更新就为 nil
• HardState：需要上层进行持久化存储，在发送消息之前，需要保存到稳定存储的节点的当前状态。如果没有更新，HardState将等于空状态。
• entries：在消息发送前需要被存储的 entries
• Snapshot：需要存储的 Snapshot
• CommitedEntries：需要应用的条目
• Message:需要发送的 Msg

根据需要，在 Raft 中分别将 SoftState 和 HardState 对应的字段传给 RawNode

HasReady

RawNode 通过 HasReady()来判断 Raft 模块是否已经有同步完成并且需要上层处理的信息

如果 HasReady()返回 true，那么上层就会调用 Ready()来获取具体要做的事情

在 hasReady 中，我们也只需要判断是否有上述 Ready 结构中出现的情况即可

Ready

Ready 要生成一个要返回给上层的 Ready 结构体，就按照上文的判断哪几种情况并进行相应的更新，最后返回包含更新信息的 Ready 结构体

Advance

Advance 是上层处理完了 Ready，用于通知 RawNode，以推进整个状态机

这里的更新包括提交了却未应用的部分和没有持久化存储的部分，我们需要相应地更新 Raft 中的这两部分

测试

2AA


主要 debug 的方法就是去看测试的源码，看他测试的是哪种情况，然后相应地一步步打印信息，看哪步出现问题了,而且测试的内容看函数的名称也多多少少可以知道

第一次：

1.TestFollowerUpdateTermFromMessage2AA

在 Follower 处理handleAppendEntries 时，同时也要更新自己的 Term

2.TestCandidateUpdateTermFromMessage2AA

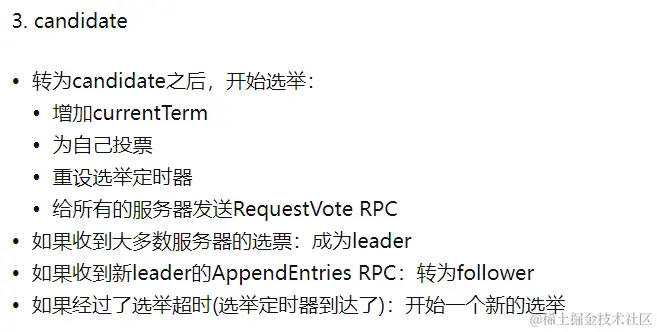

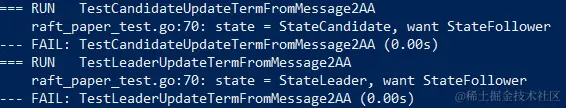

论文中写当 candidate 如果收到新leader的AppendEntries RPC：转为follower，这里新 leader 的判断，我本来写的是 m.Term==r.Term,但是应该改成>=更妥当，同理，Leader 也进行这样的更改，同时为了保险，直接在 Step 中就加上 if m.Term>r.Term{ r.becomeFollow(m.From,None) } 的逻辑,这里也是我论文看的不够仔细了

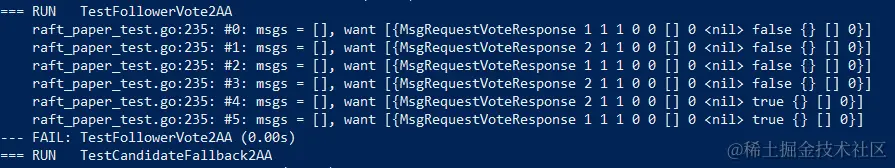

3.TestFollowerVote2AA

这里是 Follower 的情况没有处理 MsgRequestVote 的 Message，在 Follower 增加对MsgRequestVote 的处理

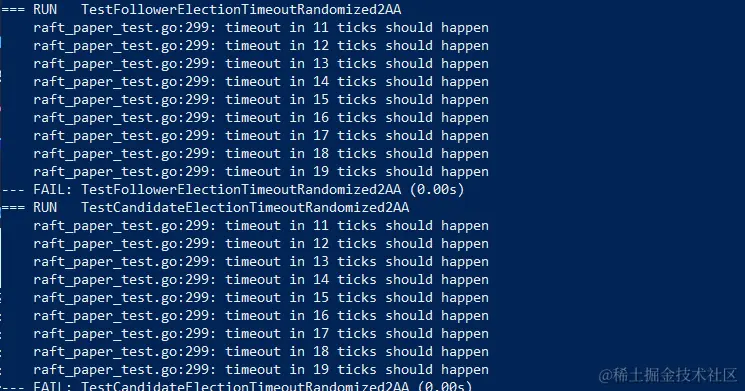

4.TestFollowerElectionTimeoutRandomized2AA

这里没有随机超时，因为 Raft 为了防止分裂投票，选举超时在一定范围获得，我们引入 rand 包，来实现随即超时

5.RequestVote

这里是节点在接收到 RequestVote 处理时，也需要对应地更新 term

2AB

1.TestLeaderStartReplication

这里是少了一条 leader 发送给别的节点的，这里把 i<len(r.Prs)改成 i<=len(r.Prs)

2.TestLeaderSyncFollowerLog2AB

我们在对应的消息处理处增加上相应的提示信息：

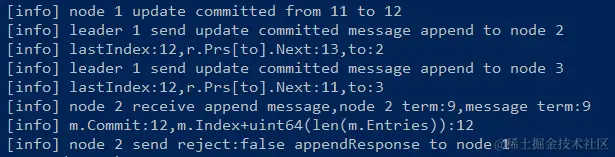

我们可以看到节点 1 成为 leader 之后向对应的节点都发送了 append 消息，但是还是出现 leader.RaftLog 和 follower.RaftLog 不一致的情况，这里应该是 handleAppendEntries 函数出现问题了

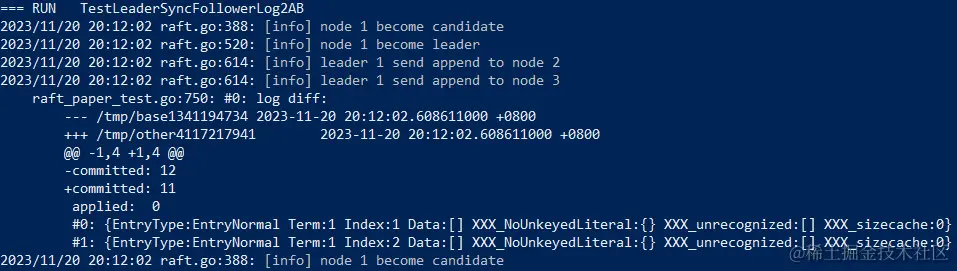

通过它打印出的 diff，我们可以看到就是 committed 不一样，根据打印出的信息，leader 的 committed 已经转化了，就是它同步 committed 的 append 消息没发出去，我们修改 sendAppend 函数，去掉 lastIndex 和 r.Prs[to].Next 之间比较的逻辑，他这个消息可以发出去

3.TestLeaderElectionOverwriteNewerLogs2AB

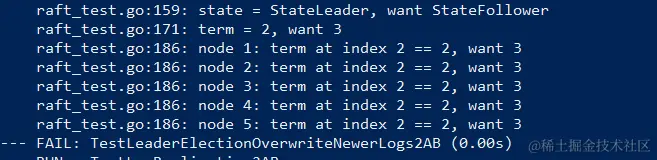

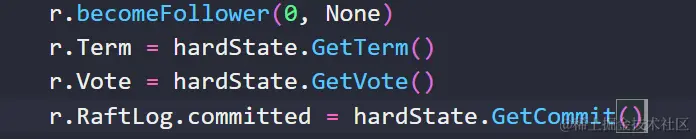

这里其实 node1 在第一次选举的时候是不会变成 leader 的，因为只有两个人投他（他自己和 node2），node3、4、5 都不会投他，我看了半天，我说我这里 4,5 咋会投 1 节点呢，按照设定，他们的 Vote 属性在初始化的时候就设置为 3 了，后来发现原来是我在初始化的时候把 becomeFollow 写在设置 Vote 后面了，becomeFollow 会把 r.Vote 清除为 None，把他俩顺序转一下就好了

通过了
