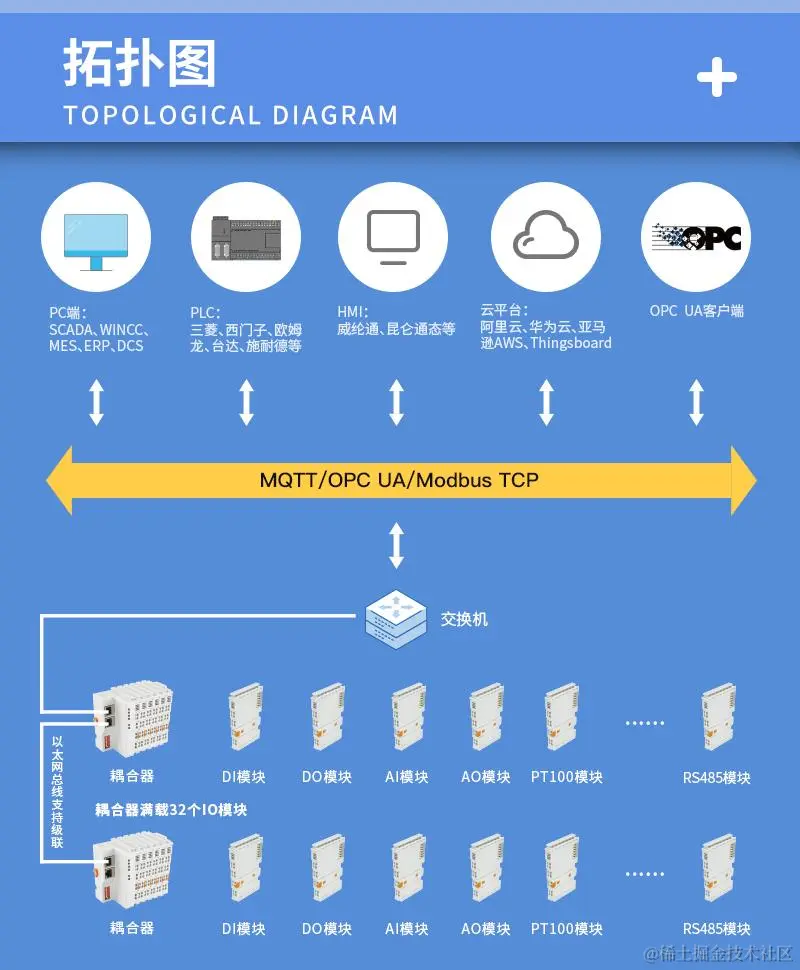

2路RTD热电阻采集I/O模块M502x RTD热电阻采集模块是EdgeIO I/O 系统的重要组成部分。2路RTD热电阻采集I/O模块通过高速背板总线与 EdgeI/O 控制器进行通信。有多种类型的I/O板，可以满足工业领域的各种传感器、仪表、执行器。用于测量和控制。

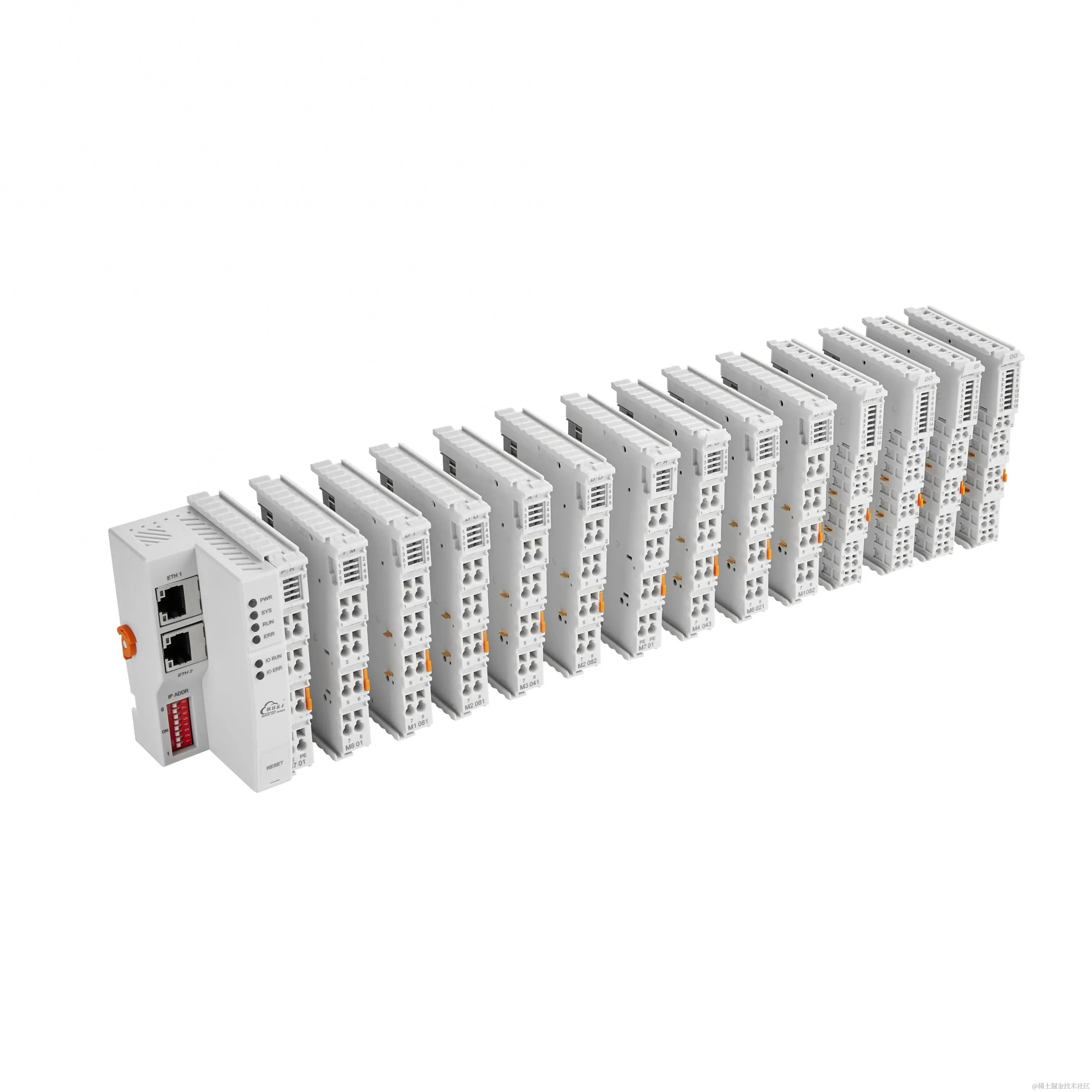

在装配2路RTD热电阻采集I/O模块时，各个模块可以任意组合排列，不要求按模块类型分组。
2路RTD热电阻采集I/O模块有 2个输入通道，即RTD1和RTD2，可接3线制或4线制PT100和PT1000传感器。
每个通道的输入信号经过电气隔离后转换成数字信号，并以16位分辨率传送。

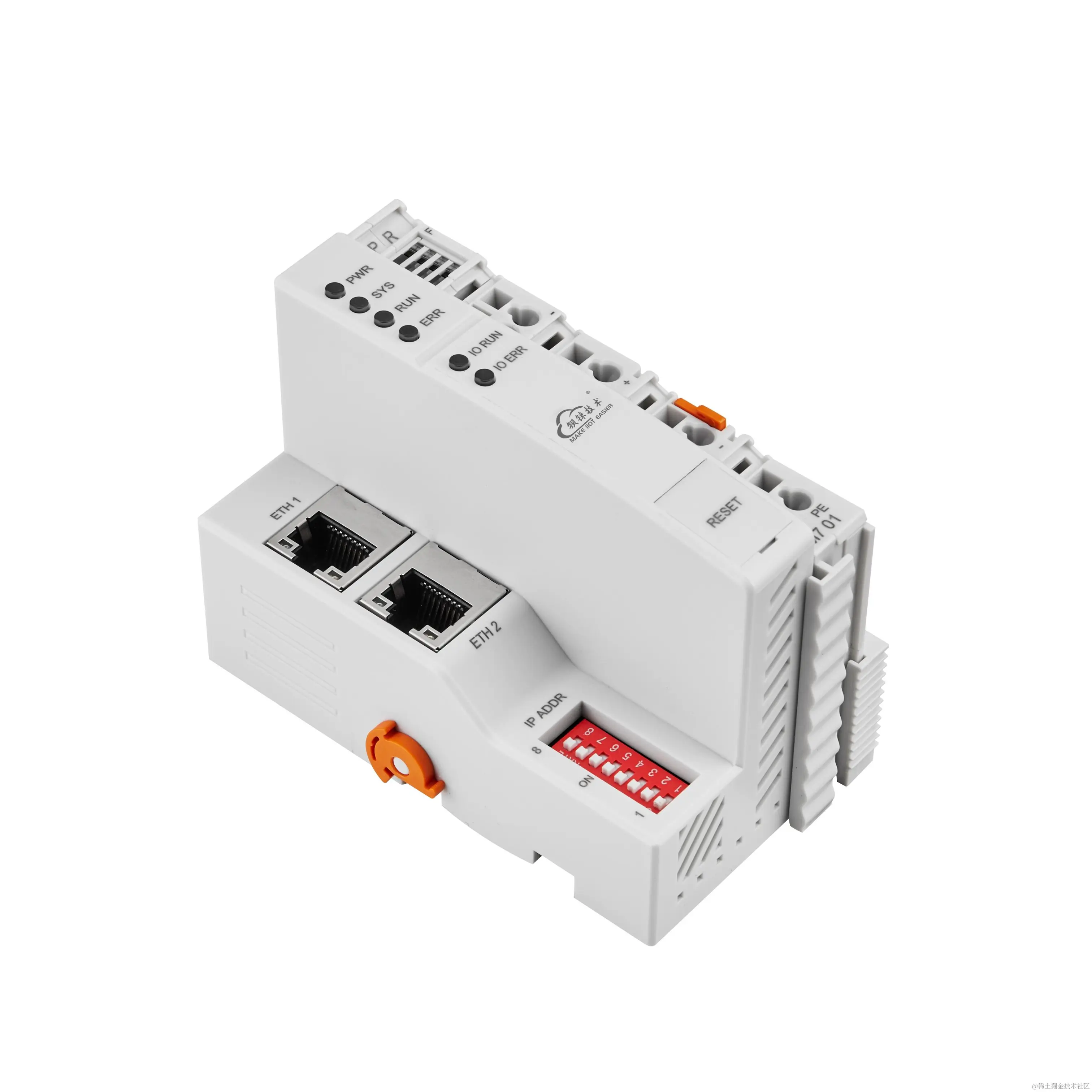

I/O模块 M502x 适用于钡铼技术的所有现场总线耦合器。
功能特点
Ø 超薄尺寸，宽度仅为12 mm (0.47 inch)；
Ø 支持3线制或4线制PT100和PT1000传感器；
Ø 输出信号经电气隔离，具有高强度隔离保护；
Ø 支持热插拔，方便快速替换新模块；
Ø 便捷的接线连接技术，免螺丝安装；
技术参数
| 名称 | 参数 | 描述 |
|---|---|---|
| 电源 | 供电电源(系统)： | 通过内部总线系统电压 (5 VDC) |
| 电流消耗(系统) ： | 最大166 mA@5 VDC | |
| 现场电压： | 24 VDC，通过电源跨接触点 | |
| 电源跨接触点电流(最大) ： | 10 A | |
| 隔离保护： | 500 V 系统/供电 | |
| RTD输入 | 通道： | 2通道 |
| 输入类型： | 3线制或4线制PT100和PT1000线制 | |
| 测量范围 | PT100（-200 | |
| 分辨率： | 16 Bit | |
| 精确度： | 0. 5℃ | |
| 采集周期 | 300ms | |
| 接线方式 | 连接技术： | 笼式弹簧连接技术 |
| 导线直径： | 0.08 mm² ⋯ 2.5 mm², AWG 28 ⋯ 14 | |
| 剥线长度： | 8 mm ⋯ 9 mm / 0.33 in | |
| 环境 | 工作温度： | 0 ⋯ 55 °C |
| 储存温度： | -40 ⋯ 70 °C | |
| 工作海拔： | 0 ⋯ 2000 m | |
| 防护类型： | IP20 | |
| 几何尺寸 | 宽度： | 12mm |
| 高度： | 67.8mm | |
| 深度： | 100mm | |
| 材料 | 颜色： | 浅灰色 |
| 外壳材料： | 聚碳酸酯,尼龙6.6 | |
| 火灾荷载： | 1.239 MJ | |
| 重量： | 49 g | |
| 机械 | 安装方式 | DIN-35型导轨 |
| 认证 | EMC | EN 55022: 2006/A1: 2007 (CE &RE) Class B |
| IEC 61000-4-2 (ESD) Level 4 | ||
| IEC 61000-4-3 (RS) Level 4 | ||
| IEC 61000-4-4 (EFT) Level 4 | ||
| IEC 61000-4-5 (Surge)Level 3 | ||
| IEC 61000-4-6 (CS)Level 4 | ||
| IEC 61000-4-8 (M/S) Level 4 |
M502xIO模块选型表
| 型号 | 介绍 | 功能 |
|---|---|---|
| M5021 | RTD热电阻采集模块 | 2路 3线 PT100 |
| M5022 | RTD热电阻采集模块 | 2路 3线 PT1000 |
| M5023 | RTD热电阻采集模块 | 2路 4线 PT100 |
| M5024 | RTD热电阻采集模块 | 2路 4线 PT1000 |
