关于消息持久化

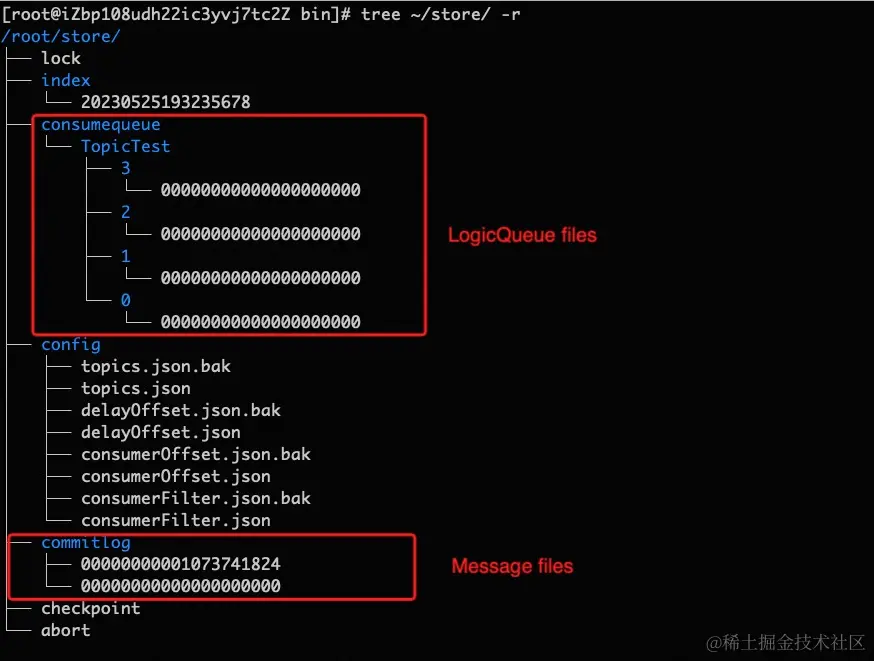

rocketMq通过broker节点中转和持久化数据。首先我们先看一下msg的数据结构当然看这玩意没啥用，没有关联的后续

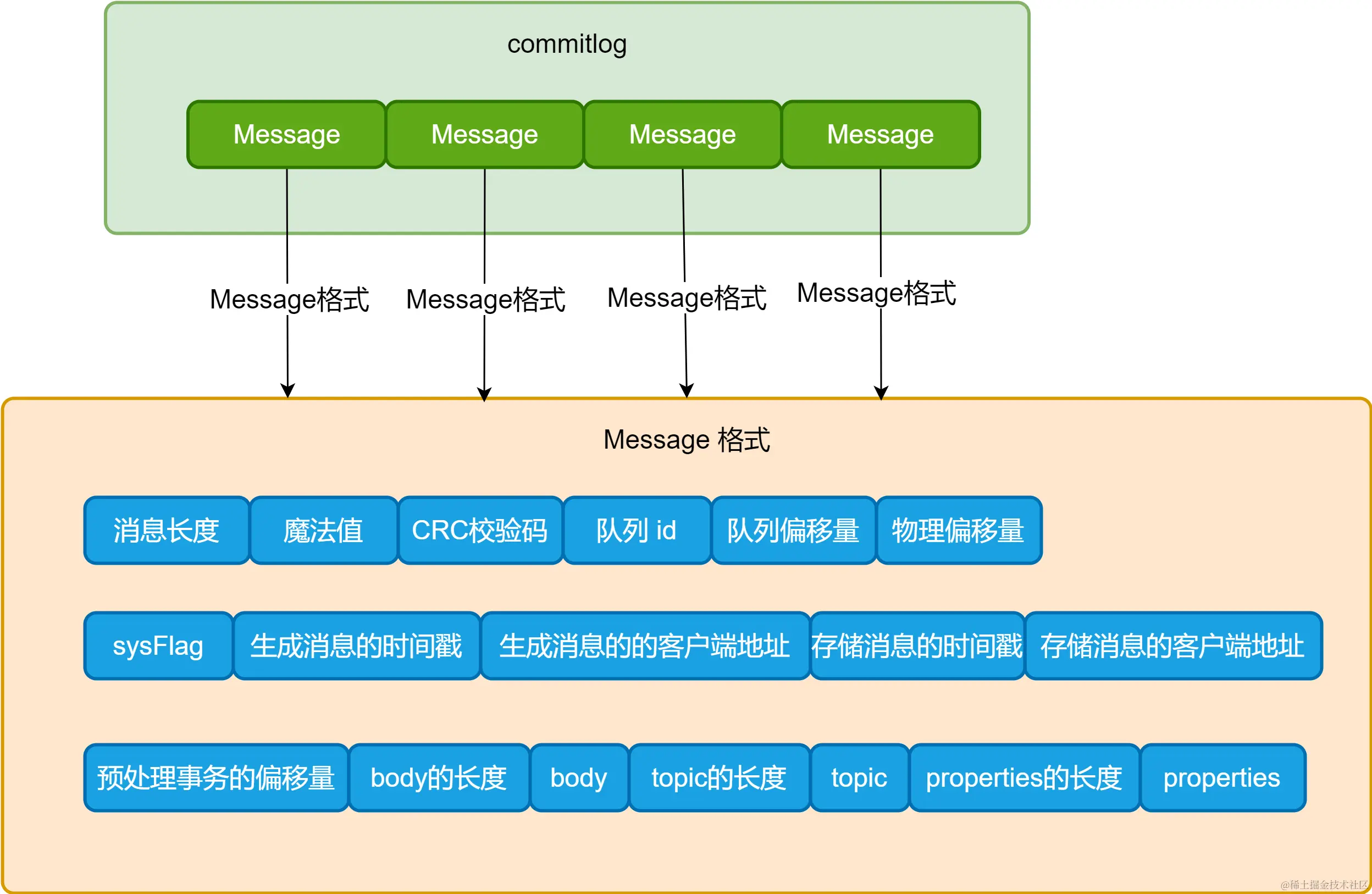

msg数据结构

broker所接受到的消息都会存储到commitLog中完成消息持久化。简单来说mq采用顺序写入，将新消息不断append到文件中从而提升I/O效率。具体来说，commitLog实际上是由MappedFile组成的MappedFileQueue，而MappedFile又是通过mmap命令将文件映射到进程的地址空间。mmap每次划出1GB的空间用做commitLog，消息则不断append到MappedFile上

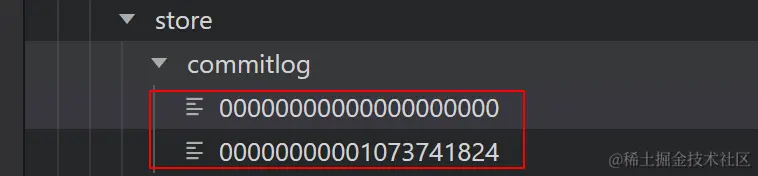

mappedFile

关于mmap这里还要再一提linux中的zero-copy(零拷贝)

从用户态看，linux所提供的read和write方法无非是将数据从内存写入到磁盘，并不涉及copy动作。但实际上系统会先从用户态(user space)转换为内核态(kernel space)最终写入磁盘。这不仅涉及数据的多次copy还有cpu用户态和内核态的切换。以socket连接为例

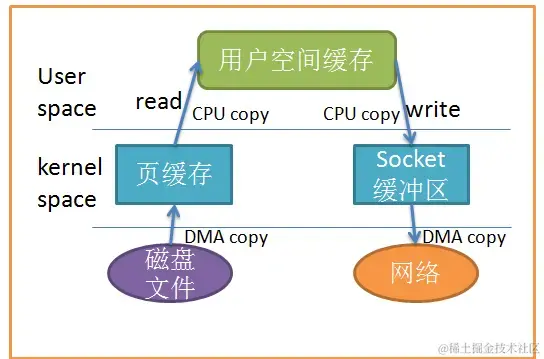

socket连接的四次copy

而zero-copy就是为了解决这一问题，让数据的传输不需要经过user space。mmap命令将kernel space内存与应用程序共享，从而避免user space到kernel space的切换。但是mmap也不是万能的，当你的程序map了一个文件，而这个文件又被另一个进程truncate，那么write会因为访问到非法地址而被SIGBUS信号终止，从而导致进程终止。关于这点就不详细说明了。 到这里还是没有达成零拷贝，因为数据还可能在kernel space中移动。关于这点可以直接传递文件描述符而不是文件本身，使其指向磁盘的同一文件，避免数据拷贝，这部分也不进一步展开了。

broker中并不只有一个topic，但是broker中只维护一个commitLog，所以broker接收到的所有消息都会写入commitLog文件中，并不会根据topic做区分。这样显然会提高消息写入的速度，也会带来两个问题：

  1. 不同的topic在分发消息时，如何从commitLog中找到消息
  2. 如何保证高并发下消息的顺序写入

我们先来看第二个问题。对于并发控制自然少不了锁的参与，直观的想法就是对写入动作加独占锁保护，即同一时刻只允许一个线程加锁成功，那么该选什么样的锁实现才合适呢？RocketMQ 目前实现了两种方式。1. 基于 AQS 的 ReentrantLock 2. 基于 CAS 的 SpinLock。 对于 ReentrantLock，底层 AQS 抢不到锁的话会休眠，但是 SpinLock 会一直抢锁，造成明显的 CPU 占用。SpinLock 在 trylock 失败时，可以预期持有锁的线程会很快退出临界区，死循环的忙等待很可能要比进程挂起等待更高效。这也是为什么在高并发下为了保持 CPU 平稳占用而采用方式一，单次请求响应时间短的场景下采用方式二能够减少 CPU 开销。

这里顺带提一下rocketMq的顺序消息

官方文档

rocketMq只能保证单机有序，相同消息组的消息按照先后顺序被存储在同一个队列(实现MessageQueueSelector接口从而自定义从生产者到queue的路由逻辑，保证消息都发送到同一个队列)。为了保持消息生产的顺序性仅支持单一生产者，并且串行发送消息(这里建议采用同步消息发送，即发送网络请求后会同步等待 Broker 服务器返回结果，避免消息缺失)。为了保证消费消息的顺序性，还需要消费者顺序消费以及合理设定重试次数，避免超过重试次数丢失或一直重试阻塞

关于问题一，则是rocketMq的索引管理，这个在下文会讲，这里继续说commitLog的持久化。rocketMq并不是一接收到消息就马上持久化到磁盘，实际上大部分系统都是首先缓存到内存中再批量写入的。

引入批量写入在提高I/O效率的同时也会带来数据丢失的问题。不同于数据库先写入redo log再写入缓存，rocketMq直接写入缓存，如果此时断电那么缓存中的数据就会丢失。

这里rocketMq提供了三种策略

  • 同步持久化，使用 GroupCommitService。

    写入线程仅仅负责唤醒落盘线程，将消息转交给存储线程，而不会等待消息存储完成之后就立刻返回了。落盘线程每隔 10 ms 会检查一次，如果有数据未持久化，便将 page cache 中的数据刷入磁盘。即使断电，但是生产者此时仍未收到成功的响应，所以生产者会重试，消息不会丢失

  • 异步持久化且未开启 TransientStorePool 缓存，使用 FlushRealTimeService。

    消息写入page cache就会响应ack，然后由后台线程异步将page cache里的内容持久化到磁盘。

    • 固定频率刷盘

      不响应中断，每隔 500ms（可配置）flush 一次，如果发现未落盘数据不足（默认 16K），直接进入下一个循环。如果超过10s没有写入，也会触发消息持久化

    • 非固定频率刷盘

      每次有新的消息到来的时候，都会发送唤醒信号

  • 异步持久化且开启 TransientStorePool 缓存，使用 CommitRealService。

    将消息存储到DirectByteBuffer，越过page cache，通过NIO的FileChannel直接操作文件？。此时一旦进程重启数据就会丢失，数据可靠性降为最低级别。

    关于堆外内存

    ByteBuffer.allocate() vs. ByteBuffer.allocateDirect() & 一文搞懂堆外内存（模拟内存泄漏）

    由于I/O操作必须要求地址连续，但是jvm中byte数组并不能保证，并且即使同一个对象，因为GC对碎片的整理也会导致地址的变动。所以在写入文件时，实际会

    • 开辟一块临时的堆外内存
    • 将jvm中不连续的数据copy到地址连续的堆外内存中
    • 使用堆外内存为数据源进行I/O操作
    • 完成后释放内存

    所以直接使用堆外内存可以减少数据copy次数，进而提升I/O效率。但是堆外内存也不是万能的，自然也存在着弊端，堆外内存泄漏显然比普通的oom更加难以解决Netty堆外内存泄露排查盛宴

    关于引入缓冲区的读写分离

    类似再内存层面做了读写分离，写数据直接走内存，读数据走page cache。因为当page cache上积累了大量脏页后会触发flush动作，造成在刷脏页时磁盘压力较高，从而出现写入时的毛刺现象。

消息的删除策略

  • 消息文件过期(默认72h)，且到达清理时间(默认凌晨4点)，删除过期文件
  • 消息文件过期(默认72h)，且磁盘空间达到了水位线(默认75%)，删除过期文件
  • 磁盘已经到达必须释放的上线(85%)的时候，则开始批量清理文件(无论是否过期)，直到空间充足

需要注意的是，如果磁盘空间达到危险水位线(默认90%)，此时的broker会拒绝写入服务

消息索引

consumeQueue

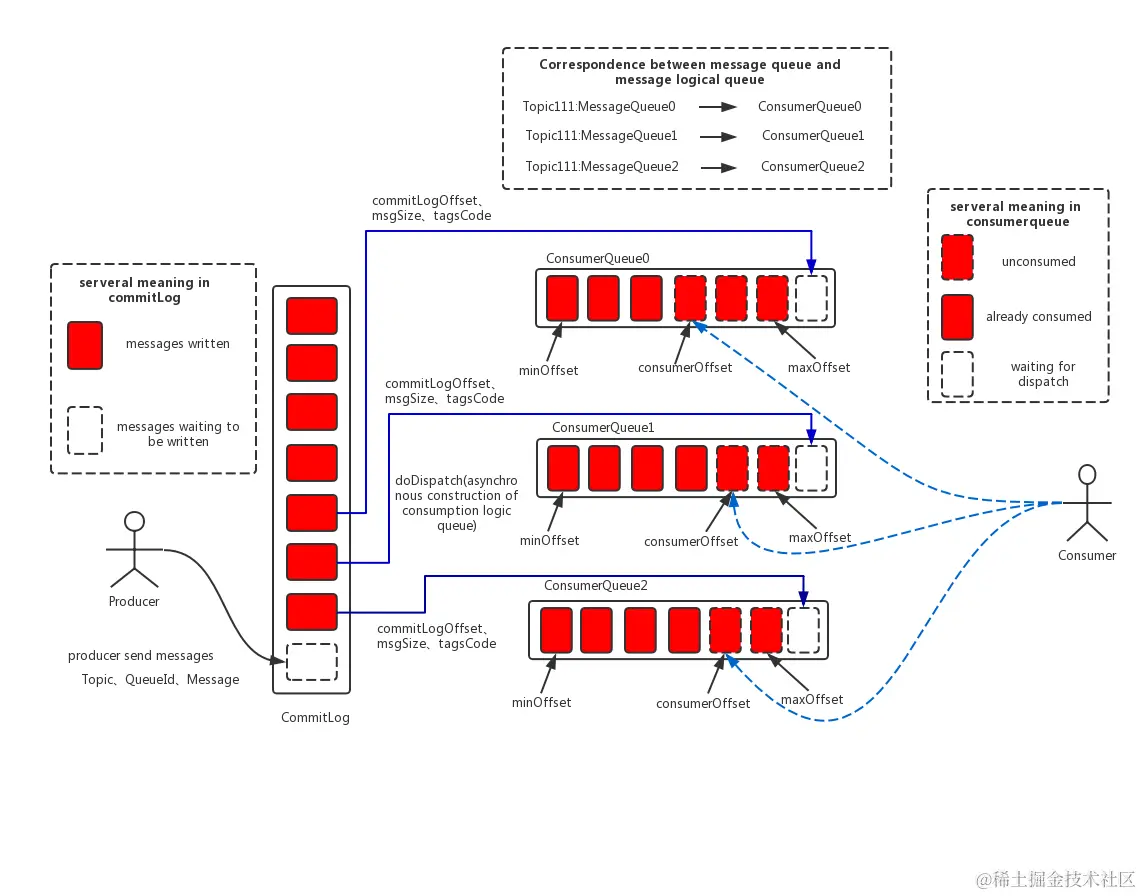

消息不仅需要可靠的存储，还需要查找的到。每一个queue都对应一个consumeQueue文件用于记录queue中msg在commitLog中的位置。具体来说记录了msg在commitLog中offset和msg的长度以及hashcode用于单条文消息索引。所以rocketMq模型下，消息本身存在的逻辑队列称为MessageQueue，而对应的物理索引文件称为ConsumeQueue，MessageQueue = ConsumeQueue索引文件 + CommitLog 文件

关于消费点位(consumer offset)的持久化

在broker中维护每个消费组的消费进度，每5秒checkpoint，记录当下消费情况。所以在checkpoint之间发生的意外(重启扩容等)就会造成消息的重复。

ps: kafka则是使用内部队列(__consumer_offsets)记录消费进度，采用差分的方式，记录每次变动的增量。借助自身消息持久化的能力，从而更好的避免checkpoint方案所造成的消息重复问题

rocketMq会通过dispatch线程根据consumeQueue在commitLog中读取消息，分发到对应的消费队列。 rocketMq整体架构

故障恢复

broker在启动时创建一个临时文件abort，当broker正常退出，通过JVM的hook函数会将abort文件删除；如果异常退出，那么abort就会保留。所以broker在启动时首先判断是否需要进入故障恢复流程

负载均衡

rocketMq支持两种消息模式：集群消费(clustering)和广播消费(broadcasting)

  • 集群消费是指同一topic下的一条消息只会被同一消费组中的一个消费者消费。消息被负载均衡到了同一个消费组的多个消费者实例上
  • 广播消费是指每条消息都会推送到集群内所有的消费者，保证每条消息至少被每个消费者消费一次

消息粒度的负载均衡机制，是基于内部的单条消息确认语义实现的。消费者获取某条消息后，服务端会将该条消息加锁，保证这条消息对其他消费者不可见，直到消息消费成功或消费超时。因此即使多个消费者同时从一个queue获取消息，服务端也可以保证消息不会被多个消费者消费。

rocketMq和其他中间件一样，也提供了不同的负载均衡算法，这里不进步阐述。以后可能会补？

事务消息

首先来看rocketmq如何实现事务消息

  1. 生产者发送消息到broker,该消息是prepare消息，且事务消息的发送是同步发送的方式。
  2. broker接收到消息后，会将该消息进行转换，所有的事务消息统一写入Half Topic，该Topic默认是RMQ_SYS_TRANS_HALF_TOPIC ,写入成功后会给生产者返回成功状态。
  3. 本地生产获取到该消息的事务Id，进行本地事务处理。
  4. 本地事务执行成功提交Commit，失败则提交Rollback,超时提交或提交Unknow状态则会触发broker的事务回查。
  5. 若提交了Commit或Rollback状态，Broker则会将该消息写入到Op Topic,该Topic默认是RMQ_SYS_TRANS_OP_HALF_TOPIC，该Topic的作用主要记录已经Commit或Rollback的prepare消息，Broker利用Half Topic和Op Topic计算出需要回查的事务消息。如果是commit消息，broker还会将消息从Half取出来存储到真正的Topic里，从而消费者可以正常进行消费，如果是Rollback则不进行其他操作
  6. 如果本地事务执行超时或返回了Unknow状态，则broker会进行事务回查。若生产者执行本地事务超过6s则进行第一次事务回查，总共回查15次，后续回查间隔时间是60s，broker在每次回查时会将消息再在Half Topic写一次。回查次数和时间间隔都是可配置的。
  7. 执行事务回查时，生产者可以获取到事务Id，检查该事务在本地执行情况，返回状态同第一次执行本地事务一样。

事务消息的成功投递是需要经历三个Topic的，分别是：

  • Half Topic：用于记录所有的prepare消息
  • Op Half Topic：记录已经提交了状态的prepare消息
  • Real Topic：事务消息真正的Topic,在Commit后会才会将消息写入该Topic，从而进行消息的投递

那么如何借助rocketmq实现分布式事务？首先在消费逻辑中实现消息的幂等。rocketMq是可靠的中间件，保证发送成功的消息不会丢失，但是可靠不代表我们收到的消息不会重复。

  • 发送时的消息重复 当一条消息已经被成功发送到broker并持久化，但是此时由于网络波动或者服务器断电导致broker未能成功响应生产者，此时触发生产者失败重试，从而产生两条内容相同但是message id不同的消息。所以msg id作为幂等key不能解决生产者重复，需要从业务角度出发实现幂等
  • 投递时消息重复 消息消费的场景下，消息已投递到消费者并完成业务处理，但是消费者在应答时出现问题导致broker认为消息发送失败，为了保证消息至少被消费一次，所以broker重新将消息发送给消费者，从而造成整个消费组收到了两天msg id一致的消息
  • 负载均衡时消息重复 当rocketMq重启或扩缩容时，由于checkpoint的实现方式，导致有秒级的消息重复

解决消息幂等需要注意两点

  1. 多条消息串行幂等 当接收到msgId0的消息后完成消费逻辑，且事务均提交，又接收到msgId0的消息

  2. 多条消息并行幂等

    当接收到msgId0的消息后，未完成消费逻辑时，又接收到msgId0的消息

即使完全抛开业务逻辑，我们可以借助关系型数据库主键实现消息幂等。以msgId作为主键，在事务开启前首先向幂等表新增该条消息的记录，如果可以新增成功，则继续执行；如果不能新增成功，需要判断该条记录的状态来确定返回给broker的状态，如果该记录状态为成功，则直接返回成功；如果失败，则需要稍后重试。这里为了避免消息第一次执行失败导致后续消息一直重试，还需要给这条记录加上过期时间。
