跨进程调用

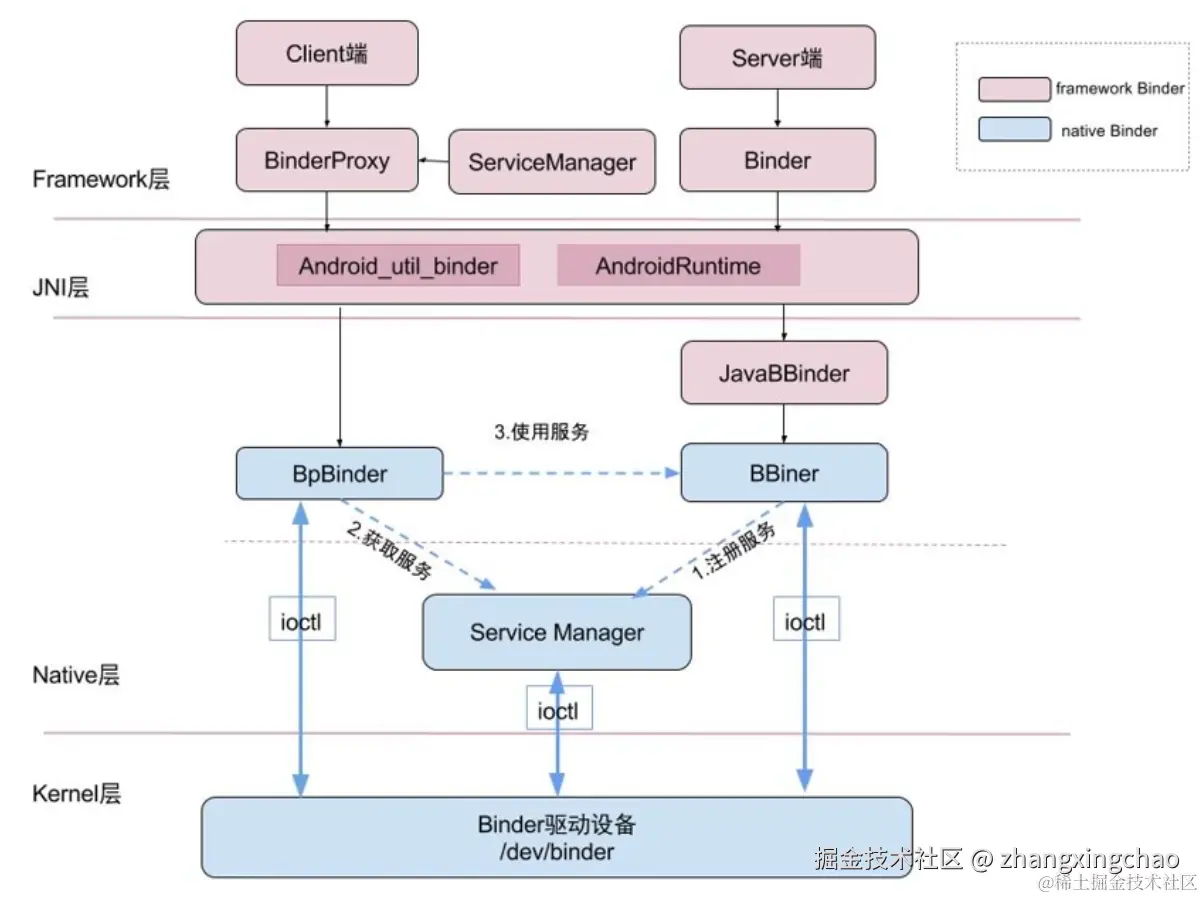

ServiceManager内部存储的只是Binder的一个代号。为什么会有个BpBinder和BBinder之分呢？BpBinder是给客户端使用的，BBinder用来给服务端使用。他们都是对Binder的封装。这样可以更好地适配Binder驱动。
我们在客户端调用一个函数的时候，到底是如何实现对Service端的访问的呢？下面就从源码角度来分析这个流程：
以客户端尝试调用服务端的addPerson方法为例：
private ILeoAidl myService;
myService.addPerson(new Person("leo", 3));
之后会进入这里：
@Override public void addPerson(com.enjoy.leoservice.Person person) throws android.os.RemoteException {
// 序列化是跨进程通信的必须。
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
try {
_data.writeInterfaceToken(DESCRIPTOR);
if ((person!=null)) {
_data.writeInt(1);
person.writeToParcel(_data, 0);
} else {
_data.writeInt(0);
}
// 关键调用
boolean _status = mRemote.transact(Stub.TRANSACTION_addPerson, _data, _reply, 0);
if (!_status && getDefaultImpl() != null) {
getDefaultImpl().addPerson(person);
return;
}
_reply.readException();
} finally {
_reply.recycle();
_data.recycle();
}
}
这里的mRemote实际上就是一个IBinder的实现对象。那么它实际是谁呢？因为我们是在客户端调用的，所以这个Binder对象实际上就是BinderProxy。这是因为我们在上一篇文章中分析过，客户端拿到的只能是服务端的代理。
public boolean transact(int code, Parcel data, Parcel reply, int flags) throws RemoteException {
// ...
try {
// 这里就会进入JNI的世界了。
return transactNative(code, data, reply, flags);
} finally {
if (transactListener != null) {
transactListener.onTransactEnded(session);
}
if (tracingEnabled) {
Trace.traceEnd(Trace.TRACE_TAG_ALWAYS);
}
}
}

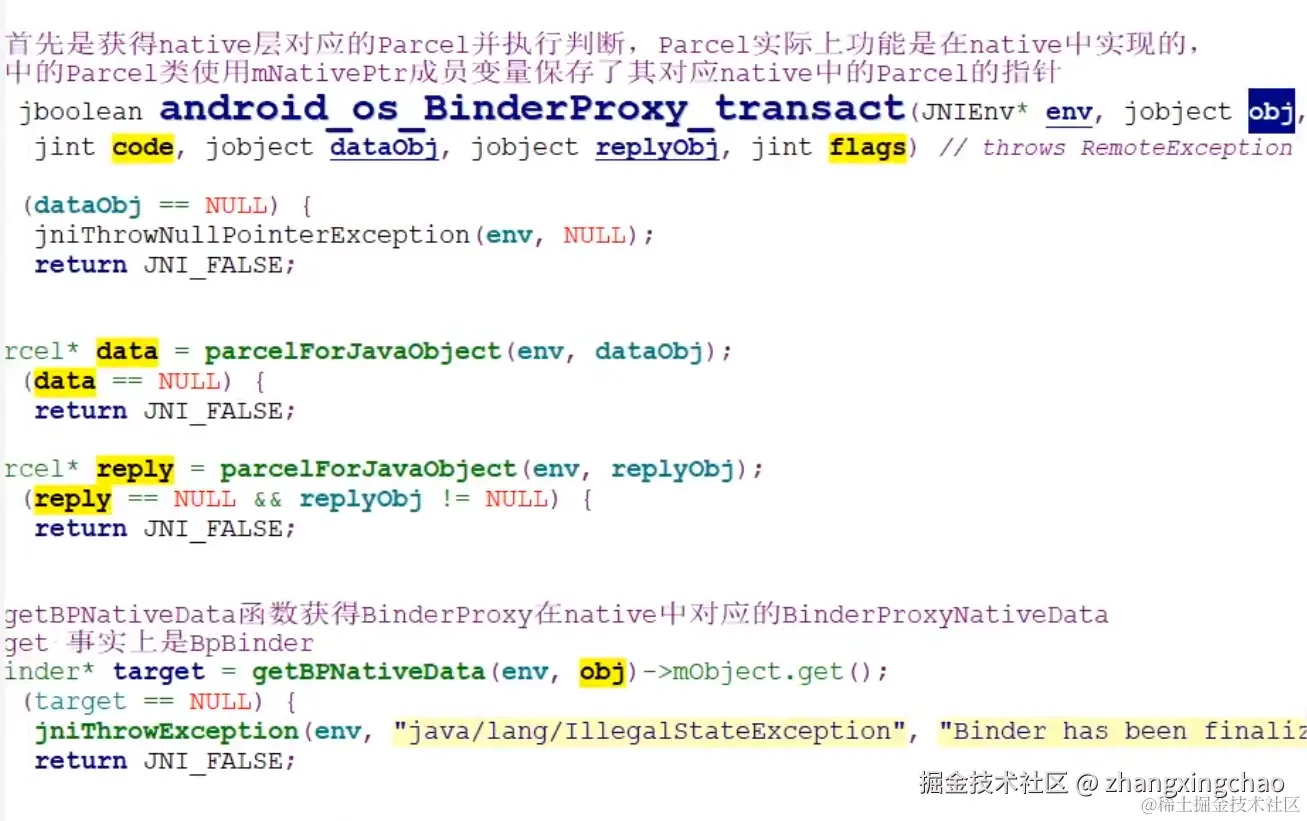

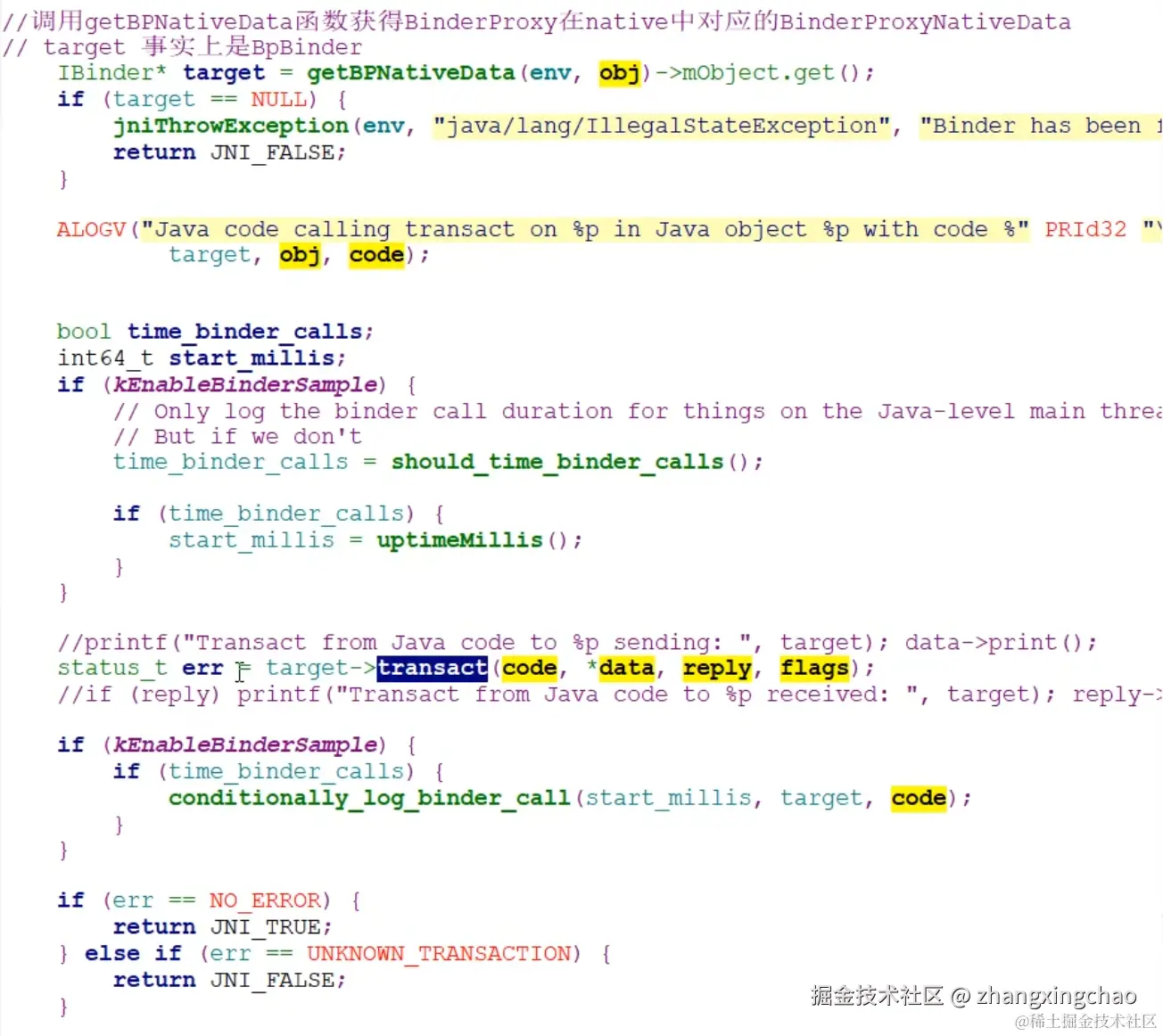

之后就进入了Native的世界去继续操作了，这里的obj就是binderproxy。这里也同时完成了数据格式的转化，这也是为什么Binder需要使用Parcel进行序列化的原因。这里的target就是C++层的BpBinder。
JNI函数的注册是在Zygote init注册的时候完成的。然后继续上图，看一看getBpNativeData的实现：
这里的target就是BpBinder。

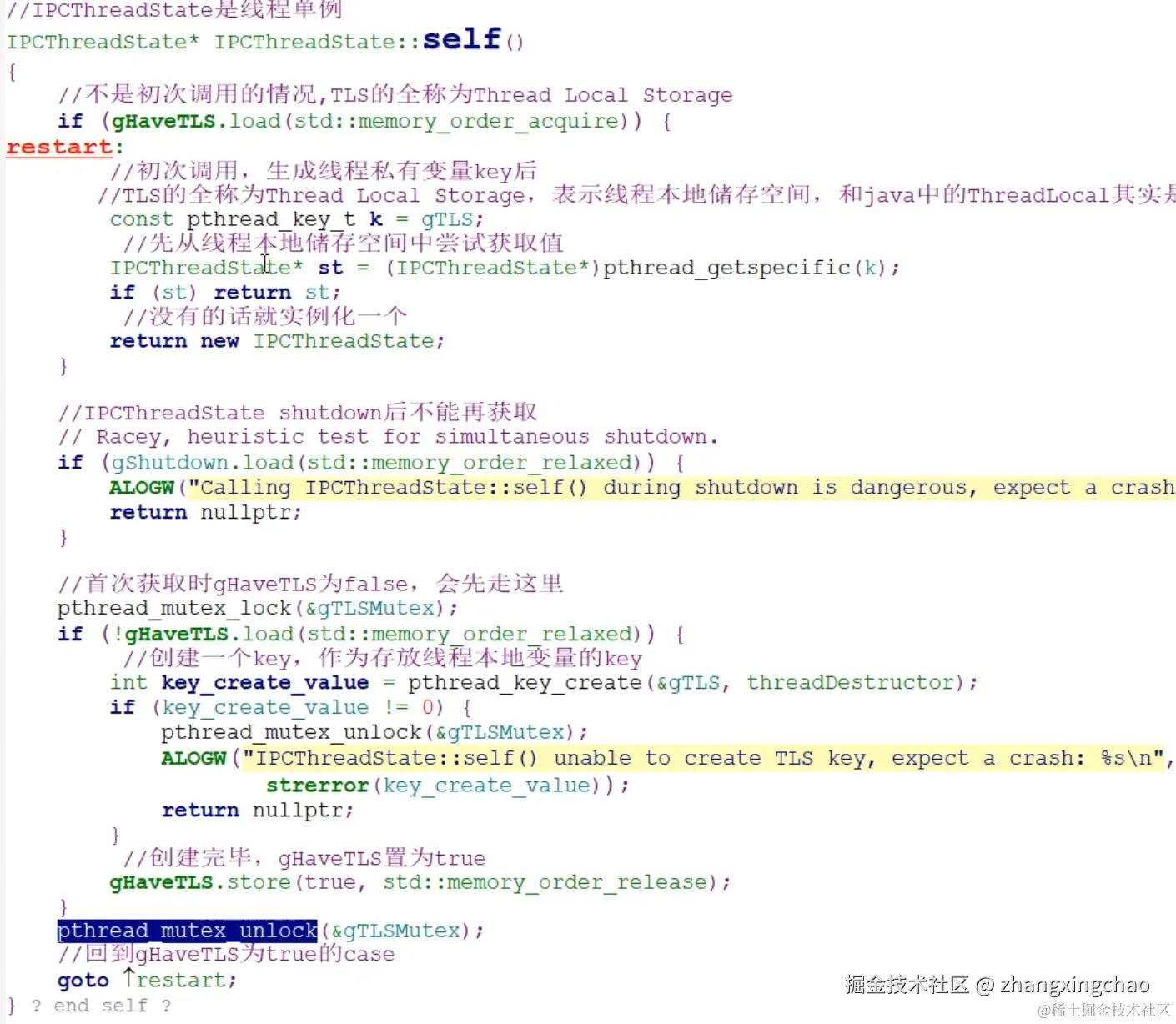

这个IPCThreadState，每个线程都会有一个，ProcessState，每个进程都会有一个。关于IPCThreadState，由于每一次通信都会创建一个，这也就解释了为什么会有Binder线程池的说法。因为这个IPCThreadState就是线程池中的一个线程。

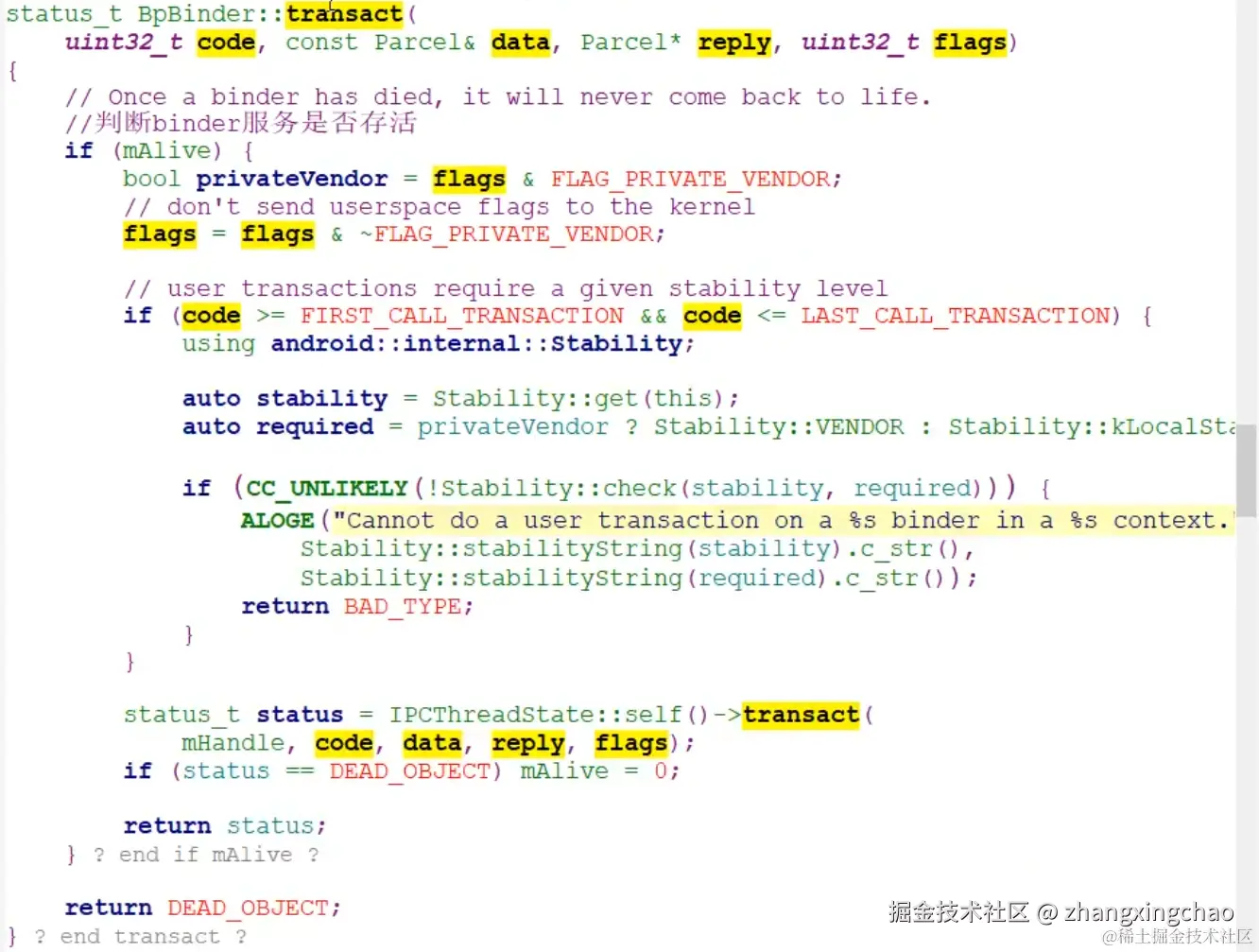

而在transact函数中。最终会走到这里：
其中waitForResponse就是他的一个IPCThreadState的一个函数，这里边，不停地通过一个死循环去读驱动：
status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult) {
uint32_t cmd;
int32_t err;
while (1) {
// 去驱动把数据读出来
if ((err=talkWithDriver()) < NO_ERROR) break;
err = mIn.errorCheck();
if (err < NO_ERROR) break;
if (mIn.dataAvail() == 0) continue;
cmd = (uint32_t)mIn.readInt32();
IF_LOG_COMMANDS() {
alog << "Processing waitForResponse Command: "
<< getReturnString(cmd) << endl;
}
switch (cmd) {
case BR_TRANSACTION_COMPLETE:
if (!reply && !acquireResult) goto finish;
break;
case BR_DEAD_REPLY:
err = DEAD_OBJECT;
goto finish;
case BR_FAILED_REPLY:
err = FAILED_TRANSACTION;
goto finish;
case BR_ACQUIRE_RESULT: {
ALOG_ASSERT(acquireResult != nullptr, "Unexpected brACQUIRE_RESULT");
const int32_t result = mIn.readInt32();
if (!acquireResult) continue;
*acquireResult = result ? NO_ERROR : INVALID_OPERATION;
}
goto finish;
case BR_REPLY: {
binder_transaction_data tr;
err = mIn.read(&tr, sizeof(tr));
ALOG_ASSERT(err == NO_ERROR, "Not enough command data for brREPLY");
if (err != NO_ERROR) goto finish;
if (reply) {
if ((tr.flags & TF_STATUS_CODE) == 0) {
reply->ipcSetDataReference(
reinterpret_cast<const uint8_t*>(tr.data.ptr.buffer),
tr.data_size,
reinterpret_cast<const binder_size_t*>(tr.data.ptr.offsets),
tr.offsets_size/sizeof(binder_size_t),
freeBuffer, this);
} else {
err = *reinterpret_cast<const status_t*>(tr.data.ptr.buffer);
freeBuffer(nullptr,
reinterpret_cast<const uint8_t*>(tr.data.ptr.buffer),
tr.data_size,
reinterpret_cast<const binder_size_t*>(tr.data.ptr.offsets),
tr.offsets_size/sizeof(binder_size_t), this);
}
} else {
freeBuffer(nullptr,
reinterpret_cast<const uint8_t*>(tr.data.ptr.buffer),
tr.data_size,
reinterpret_cast<const binder_size_t*>(tr.data.ptr.offsets),
tr.offsets_size/sizeof(binder_size_t), this);
continue;
}
}
goto finish;
default:
err = executeCommand(cmd);
if (err != NO_ERROR) goto finish;
break;
}
}
talkWithDriver中，就有ioctl函数。就是去读取驱动，或者写驱动：
status_t IPCThreadState::talkWithDriver(bool doReceive) {
if (mProcess->mDriverFD <= 0) {
return -EBADF;
}
binder_write_read bwr;
// Is the read buffer empty?
const bool needRead = mIn.dataPosition() >= mIn.dataSize();
// 我们不想写任何东西，如果我们还在读取input buffer里剩下的数据，而调用者要求读取下一条数据。
const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;
bwr.write_size = outAvail;
bwr.write_buffer = (uintptr_t)mOut.data();
// This is what we'll read.
if (doReceive && needRead) {
bwr.read_size = mIn.dataCapacity();
bwr.read_buffer = (uintptr_t)mIn.data();
} else {
bwr.read_size = 0;
bwr.read_buffer = 0;
}
// ...省略IF_LOG_COMMANDS
// 实际调用驱动
int ret = ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr);
// ...
}
客户端通过Binder完成通信的整体源码流程总结：
app发起调用：service.addPerson() → BinderProxy.transact() → android_util_binder.android_os_BinderProxy_transact() → BpBinder.transact() → IPCThreadState::transact → IPCThreadState::waitForResponse → talkWithDriver → ioctl
不过我们依然存在以下的疑问：
- BinderProxy什么时候出现的？
- android_util_binder是什么？
- BpBinder是什么？
- IPCThreadState是什么？
我们以ServiceManager如何完成client端的调用来分析这几个类到底是什么。
我们通过ServiceManager去获取一个服务的时候，一般都会调用getService方法，它的具体实现是这样的：
public static IBinder getService(String name) {
try {
IBinder service = sCache.get(name);
if (service != null) {
return service;
} else {
return Binder.allowBlocking(rawGetService(name));
}
} catch (RemoteException e) {
Log.e(TAG, "error in getService", e);
}
return null;
}
private static IBinder rawGetService(String name) throws RemoteException {
// 获取Binder对象。
final IBinder binder = getIServiceManager().getService(name);
private static IServiceManager getIServiceManager() {
if (sServiceManager != null) {
return sServiceManager;
}
// Find the service manager，拿到的实际上就是ServiceManager的一个Binder代理对象。
sServiceManager = ServiceManagerNative
.asInterface(Binder.allowBlocking(BinderInternal.getContextObject()));
return sServiceManager;
}
// ServiceManagerNative中
public static IServiceManager asInterface(IBinder obj) {
if (obj == null) {
return null;
}
// ServiceManager is never local
return new ServiceManagerProxy(obj);
// 返回的就是一个ServiceManager代理。
public ServiceManagerProxy(IBinder remote) {
mRemote = remote;
mServiceManager = IServiceManager.Stub.asInterface(remote);
}
// BinderInternal.getContextObject()
public static final native IBinder getContextObject();

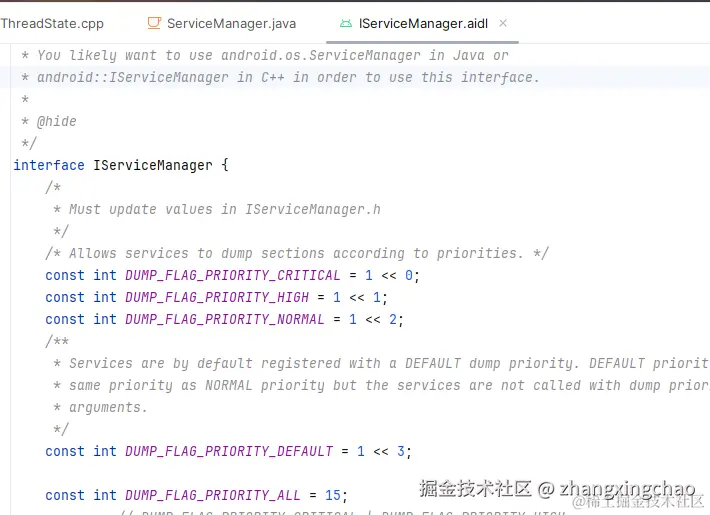

这里的IServiceManager其实就是一个AIDL。

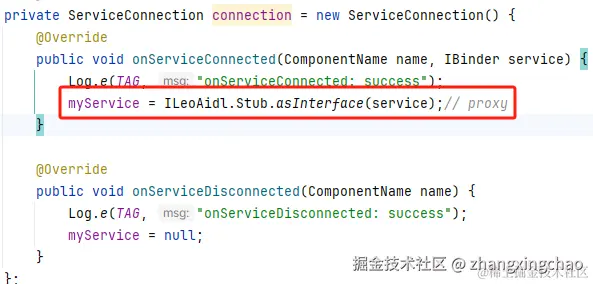

我们发现，这里写的AIDL强转的方式，和我们自己在应用程序中写的AIDL其实是一样的：
ServiceManager由于是服务的管理类，所有的跨进程通信，只要是用AIDL的，就肯定需要它，那么我们必然无法通过ServiceConnection去获取它了，因为ServiceConnection也是ServiceManager中间的一环，如果ServiceManager不存在，那么ServiceConnection也无法触发。**ServiceManager相当于网络通信中的DNS服务器，它的地址是固定的。**我们获取ServiceManager对象的方式也和传统方式不同。那么是怎么拿到的呢？继续上边的getContextObject()，后边在android_util_Binder.cpp中会继续执行：
static const JNINativeMethod gBinderInternalMethods[] = {
/* name, signature, funcPtr */
{ "getContextObject", "()Landroid/os/IBinder;", (void*)android_os_BinderInternal_getContextObject },
{ "joinThreadPool", "()V", (void*)android_os_BinderInternal_joinThreadPool },
{ "disableBackgroundScheduling", "(Z)V", (void*)android_os_BinderInternal_disableBackgroundScheduling },
{ "setMaxThreads", "(I)V", (void*)android_os_BinderInternal_setMaxThreads },
{ "handleGc", "()V", (void*)android_os_BinderInternal_handleGc },
{ "nSetBinderProxyCountEnabled", "(Z)V", (void*)android_os_BinderInternal_setBinderProxyCountEnabled },
{ "nGetBinderProxyPerUidCounts", "()Landroid/util/SparseIntArray;", (void*)android_os_BinderInternal_getBinderProxyPerUidCounts },
{ "nGetBinderProxyCount", "(I)I", (void*)android_os_BinderInternal_getBinderProxyCount },
{ "nSetBinderProxyCountWatermarks", "(II)V", (void*)android_os_BinderInternal_setBinderProxyCountWatermarks}
};
然后会进入这里继续执行：
static jobject android_os_BinderInternal_getContextObject(JNIEnv* env, jobject clazz)
{
// 去Native层构建一个IBinder对象，实际拿到的就是BpBinder。
sp<IBinder> b = ProcessState::self()->getContextObject(NULL);
// 上边拿到的BpBinder，这个是一个Native对象，需要通过下边的转化成Java对象才能给Java使用。
return javaObjectForIBinder(env, b);
}
ProcessState，每一个进程启动的时候都会首先启动。用来表示进程的状态。里边主要用来管理Binder驱动的初始化，Binder线程池的初始化，为我们的ServiceManager提供支持。
ProcessState::self()->getContextObject(NULL)中：
sp<IBinder> ProcessState::getContextObject(const sp<IBinder>& /*caller*/) {
// handle句柄0代表的就是serviceManager，所以这里调用getStrongProxyForHandle函数的参类。
return getStrongProxyForHandle(0);
}
// 如果对应的BpBinder对象不存在，就直接new一个出来
wp<IBinder> ProcessState::getWeakProxyForHandle(int32_t handle) {
wp<IBinder> result;
AutoMutex _l(mLock);
handle_entry* e = lookupHandleLocked(handle);
if (e != nullptr) {
IBinder* b = e->binder;
if (b == nullptr || !e->refs->attemptIncWeak(this)) {
// 如果对应的BpBinder对象不存在，就直接new一个出来，这也解释了为什么客户端拿到的是BpBinder。
b = new BpHwBinder(handle);
result = b;
e->binder = b;
if (b) e->refs = b->getWeakRefs();
} else {
result = b;
e->refs->decWeak(this);
}
}
// 如果对应的BpBinder对象不存在，就直接new一个出来
return result;
}
BpBinder是对驱动的封装。
javaObjectForIBinder(env, b)中：
jobject javaObjectForIBinder(JNIEnv* env, const sp<IBinder>& val)
{
if (val == NULL) return NULL;
if (val->checkSubclass(&gBinderOffsets)) {
// It's a JavaBBinder created by ibinderForJavaObject. Already has Java object.
jobject object = static_cast<JavaBBinder*>(val.get())->object();
LOGDEATH("objectForBinder %p: it's our own %p!\n", val.get(), object);
return object;
}
BinderProxyNativeData* nativeData = new BinderProxyNativeData();
nativeData->mOrgue = new DeathRecipientList;
nativeData->mObject = val;
// 利用反射完成object的创建，这个其实就是代理类。gBinderProxyOffsets也是在int_register_android_os_BinderProxy完成初始化的，(jlong) val.get()代表的是BpBinder所在的地址
jobject object = env->CallStaticObjectMethod(gBinderProxyOffsets.mClass,
gBinderProxyOffsets.mGetInstance, (jlong) nativeData, (jlong) val.get()/*BpBinder地址*/);
if (env->ExceptionCheck()) {
// In the exception case, getInstance still took ownership of nativeData.
return NULL;
}
BinderProxyNativeData* actualNativeData = getBPNativeData(env, object);
if (actualNativeData == nativeData) {
// Created a new Proxy
uint32_t numProxies = gNumProxies.fetch_add(1, std::memory_order_relaxed);
uint32_t numLastWarned = gProxiesWarned.load(std::memory_order_relaxed);
if (numProxies >= numLastWarned + PROXY_WARN_INTERVAL) {
// 多线程下确保只有一个线程能修改warn计数
if (gProxiesWarned.compare_exchange_strong(numLastWarned,
numLastWarned + PROXY_WARN_INTERVAL, std::memory_order_relaxed)) {
ALOGW("Unexpectedly many live BinderProxies: %d\n", numProxies);
}
}
} else {
delete nativeData;
}
return object;
}

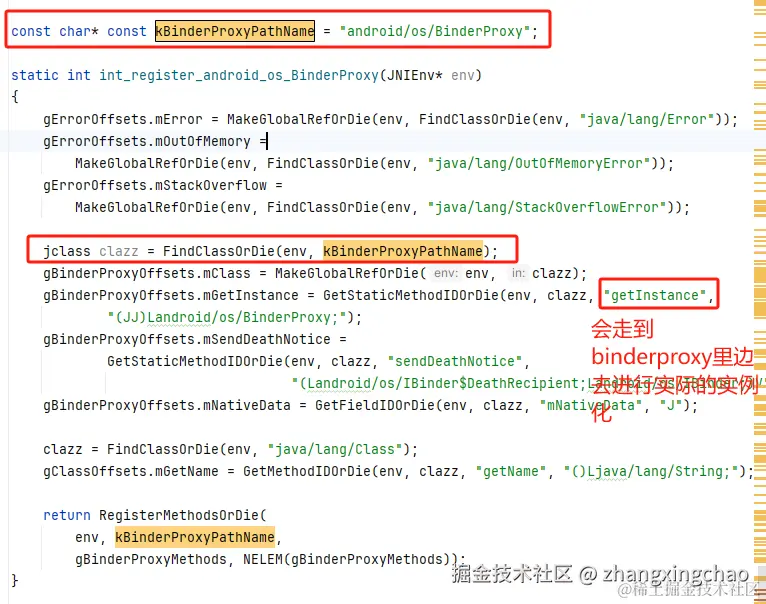

gBinderProxyOffsets.mGetInstance，实际上是在BinderProxy里边完成实际的初始化的。

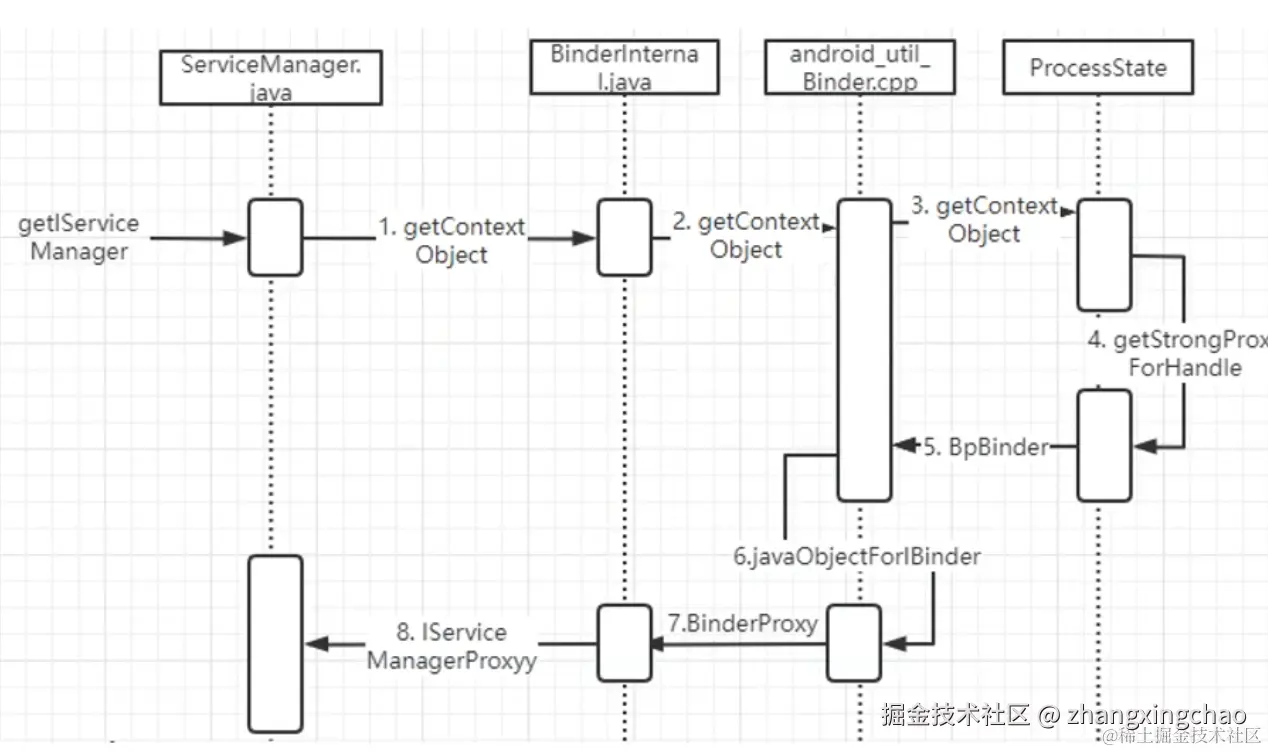

从上边的流程总结下，这就是ServiceManager的整体封装流程：
源码的调用流程：
ServiceManagerProxy(Stub.proxy)->IServiceManager.Stub.Proxy.getService()->android_util_binder.android_os_BinderProxy_transact()->BinderProxy.transact()->BpBinder.transact()
学后检测
单选题
1. 在Android Binder通信体系中，客户端通过ServiceManager拿到的Binder对象在Java层实际是哪类对象？
A. BBinder
B. BpBinder
C. BinderProxy
D. IBinder.Stub
答案：C
解析： ServiceManager返回的是BpBinder（C++层），然后用javaObjectForIBinder转换为Java层的BinderProxy对象。
2. 以下哪一项不是Android常见的进程间通信方式？
A. 管道
B. Socket
C. Binder
D. EventBus
答案：D
解析： EventBus是进程内的事件分发，不涉及IPC。
多选题
3. 关于Binder机制的说法，哪些是正确的？
A. Binder驱动是内核空间的虚拟设备
B. BBinder用于服务端，BpBinder用于客户端
C. 每个线程有独立的IPCThreadState实例
D. Binder通信完全不需要序列化
答案：A、B、C
解析： Binder需要序列化（用Parcel），D项错误。
4. 关于ServiceManager的获取，以下哪些说法是正确的？
A. 其地址在系统中是固定的
B. getContextObject()会返回一个BpBinder
C. 获取过程会用到JNI
D. 只能通过ServiceConnection拿到ServiceManager
答案：A、B、C
解析： D错误，ServiceManager不能用ServiceConnection获取。
判断题
5. BinderProxy对象在服务端创建，客户端使用。（判断对错）
答案：错
解析： BinderProxy是客户端用于代理服务端的Binder的Java对象，服务端只会有BBinder。
6. talkWithDriver方法中会通过ioctl与Binder驱动交互。（判断对错）
答案：对
解析： 源码清晰表明，最终系统调用是ioctl。
简答题
7. 为什么Binder通信的数据需要使用Parcel进行序列化？
答案：
因为跨进程通信需要将复杂的Java对象转化为可以跨进程传递的字节流，Binder驱动只认原始二进制格式，Parcel高效地实现了数据的序列化与反序列化。
8. 简述Binder通信过程中，客户端调用addPerson后，数据如何一步步送达服务端？
答案：
- 客户端AIDL代理类封装参数到Parcel
- 调用BinderProxy.transact，进入JNI（transactNative）
- JNI找到C++层BpBinder对象
- BpBinder.transact通过IPCThreadState发送数据
- IPCThreadState::talkWithDriver调用ioctl与Binder驱动通信
- 数据由驱动路由到服务端，服务端BBinder收到，回调onTransact，反序列化数据并执行业务逻辑
源码填空题
9. 填空：在ProcessState::getContextObject(NULL)函数里，handle为（ ）的BpBinder代表ServiceManager。
答案：0
解析： ServiceManager的Binder handle固定为0。
10. 填空：javaObjectForIBinder方法会将native层BpBinder包装成Java层的（ ）对象。
答案：BinderProxy
解析： 用于Java层跨进程代理。
开放编程题
11. 简述如何在Android中自定义AIDL服务，并让不同进程的Activity与之通信？
答案：
- 创建.aidl文件，定义接口和数据结构
- Service端实现Stub，注册Service并在AndroidManifest声明
android:process属性- 客户端复制.aidl到相同包路径下，通过bindService绑定远程Service
- 在onServiceConnected中用
asInterface获取代理对象，调用方法即可
