Ethernet/IP BL203_Ethernet/IP专为工业实时以太网而设计，采用嵌入式Linux系统，配备实时以太网接口芯片和双端口内存，支持配备PHY或现场总线的实时以太网的两个通信通道，兼容AB等PLC可编程逻辑控制器，具有读/写功能的快速 SPI 主机接口。

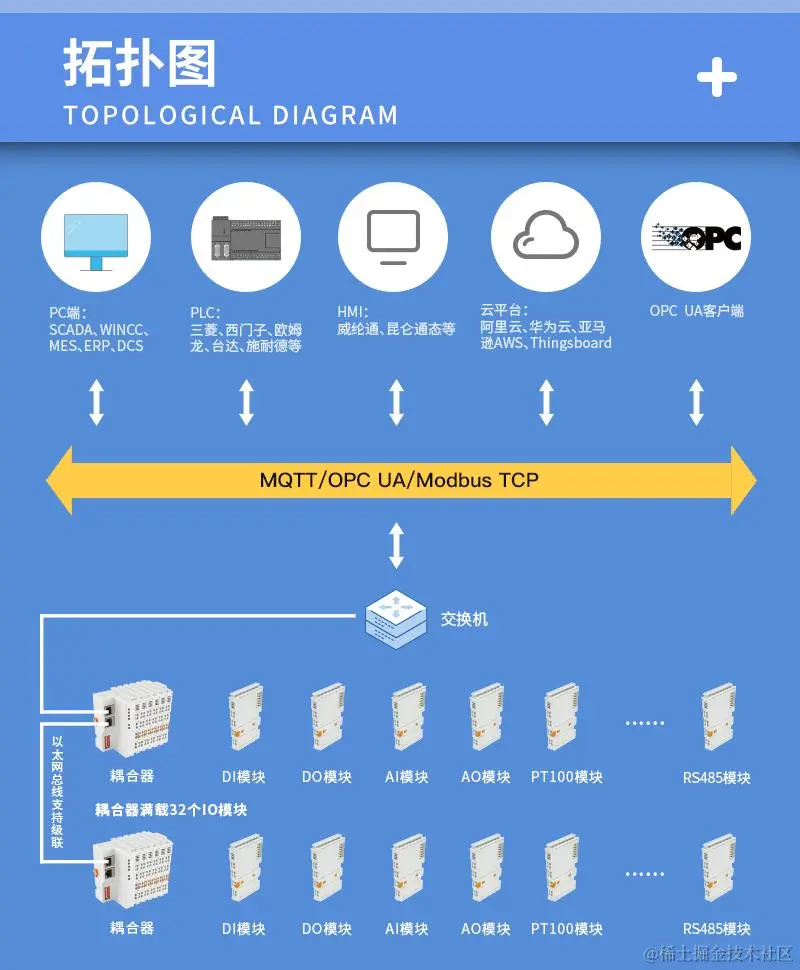

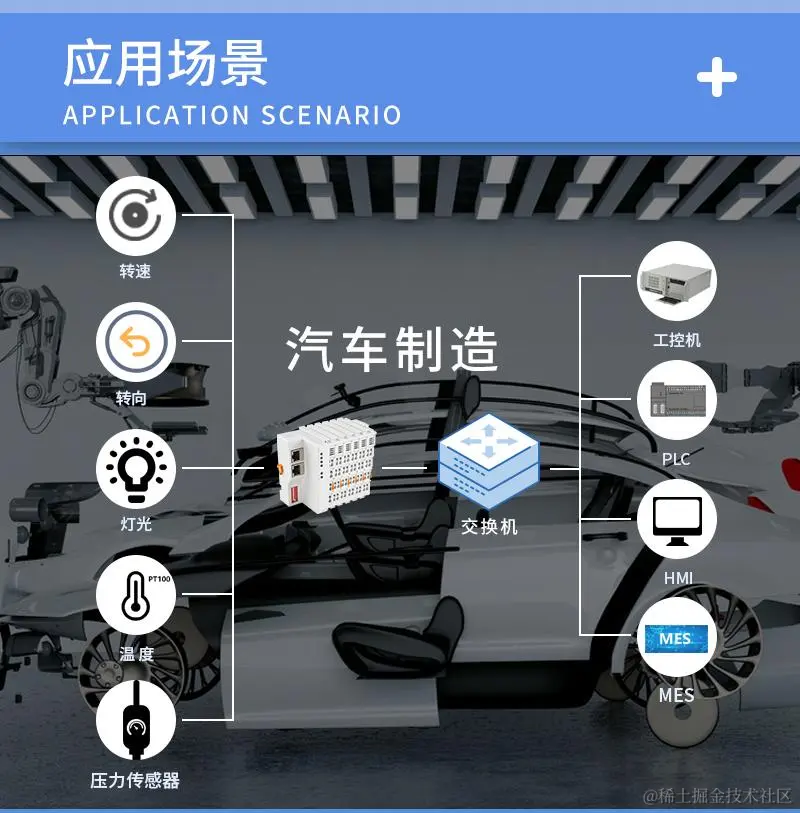

Ethernet/IP BL203_Ethernet/IP支持双网口级联通讯，最多可支持32个IO模块，包括AI、AO、DI、DO、RTD、TC、RS485、RS232等，集成了一个用于现场总线和实时以太网从站的网络控制器，适用于创建高速、稳定、可靠的工业实时网络。节省布线成本，让您的工业应用更轻松、更具成本效益。
技术参数
| 名称 | 参数 | 描述 |
|---|---|---|
| 系统电源 | 供电电源(系统) | 24 VDC |
| 输入电流(系统) | 最大500 mA@24VDC | |
| 电源效率 | 84% | |
| 内部总线电压 | 5VDC | |
| 耦合器消耗电流 | 最大300mA@5VDC | |
| I/O模块消耗电流 | 最大1700mA@5VDC | |
| 隔离保护 | 500 V 系统/供电 | |
| 现场电源 | 供电电源(现场) | 24 VDC |
| 电源跨接触点电流(最大) | 10 ADC | |
| 以太网 | 数量 | 2 X RJ45 |
| 传输介质 | 双绞线，STP 100 Ω Cat 5 | |
| 最大线缆长度 | 100m | |
| 速率 | 10/100 Mbit/s | |
| 隔离保护 | ESD接触：8KV ，浪涌：4KV（10/1000us） | |
| 系统 | 操作系统 | Linux |
| 处理器 | ARM926EJ-S | |
| 主频 | 300MHz | |
| RAM | 64MB | |
| Flash | 128MB | |
| I/O模块数量 | 最大32 | |
| 通过串口模块过程映射(Modbus)数据点 | Bool : 409616 Bit : 204832 Bit : 1024 | |
| 协议 | Ethernet/IP | |
| 最大连接数 | 15 TCP | |
| 接线方式 | 连接技术 | 笼式弹簧连接技术 |
| 导线直径 | 0.08 mm² ⋯ 2.5 mm², AWG 28 ⋯ 14 | |
| 剥线长度 | 8 mm ⋯ 9 mm / 0.33 in | |
| 环境 | 工作温度 | 0 ⋯ 55 °C |
| 储存温度 | -40 ⋯ 70 °C | |
| 相对湿度 | 5 ⋯ 95% 无凝结 | |
| 工作海拔 | 0 ⋯ 2000 m | |
| 防护类型 | IP20 | |
| 几何尺寸 | 宽度 | 48mm |
| 长度 | 100mm | |
| 高度 | 69mm | |
| 材料 | 颜色 | 浅灰色 |
| 外壳材料 | 聚碳酸酯,尼龙6.6 | |
| 火灾荷载 | 1.239 MJ | |
| 重量 | 180 g | |
| 机械 | 安装方式 | DIN-35型导轨 |
| 认证 | EMC | EN 55022: 2006/A1: 2007 (CE &RE) Class BIEC 61000-4-2 (ESD) Level 4IEC 61000-4-3 (RS) Level 4IEC 61000-4-4 (EFT) Level 4IEC 61000-4-5 (Surge)Level 3IEC 61000-4-6 (CS)Level 4IEC 61000-4-8 (M/S) Level 4 |
BL203_EthernetIP分布式IO系统耦合器选型表
| 型号 | 通道 | 信号类型 | 名称 |
|---|---|---|---|
| M1082 | 8 | NPN | 8通道数字输入模块 |
| M1081 | 8 | PNP | 8通道数字输入模块 |
| M2082 | 8 | NPN | 8通道数字输出模块 |
| M2081 | 8 | PNP | 8通道数字输出模块 |
| M3041 | 4 | Current | 4通道模拟输入模块 |
| M4043 | 4 | Voltage | 4通道模拟输出模块 |
| M5041 | 4 | Resistor | 4通道RTD输入模块 |
| M6021 | 2 | RS485 | 2通道串口通信模块 |
| M701 | / | / | 24V电源模块 |
| M801 | / | / | 终端模块 |
| BL200 | / | / | Modbus-TCP I/O耦合器 |
| BL201 | / | / | 分布式Profinet 总线耦合器 |
| BL202 | / | / | 分布式EtherCAT总线耦合器 |
| BL203 | / | / | 分布式Ethernet/IP总线耦合器 |
| BL205 | / | / | OPC UA 边缘计算I/O控制器 |
| BL206 | / | / | 多协议边缘计算I/O控制器 |
| BL207 | / | / | 分布式BACnet/IP总线耦合器 |
