BL200耦合器数据采集模块是一个数据采集和控制系统，基于强大的32 位ARM926EJ-S™ 微处理器设计，采用Linux操作系统，支持Modbus TCP协议，可以快速接入现场PLC、MES、Ignition和SCADA以及ERP系统，同时也能快速连接到AWS云，Thingsboard、华为云以及阿里云等众多云平台。内置可编程逻辑控制、边缘计算、定制化应用，适用于IIoT和工业自动化应用。另外该设备提供SDK，允许用户进行二次开发，满足碎片化的应用市场需求。

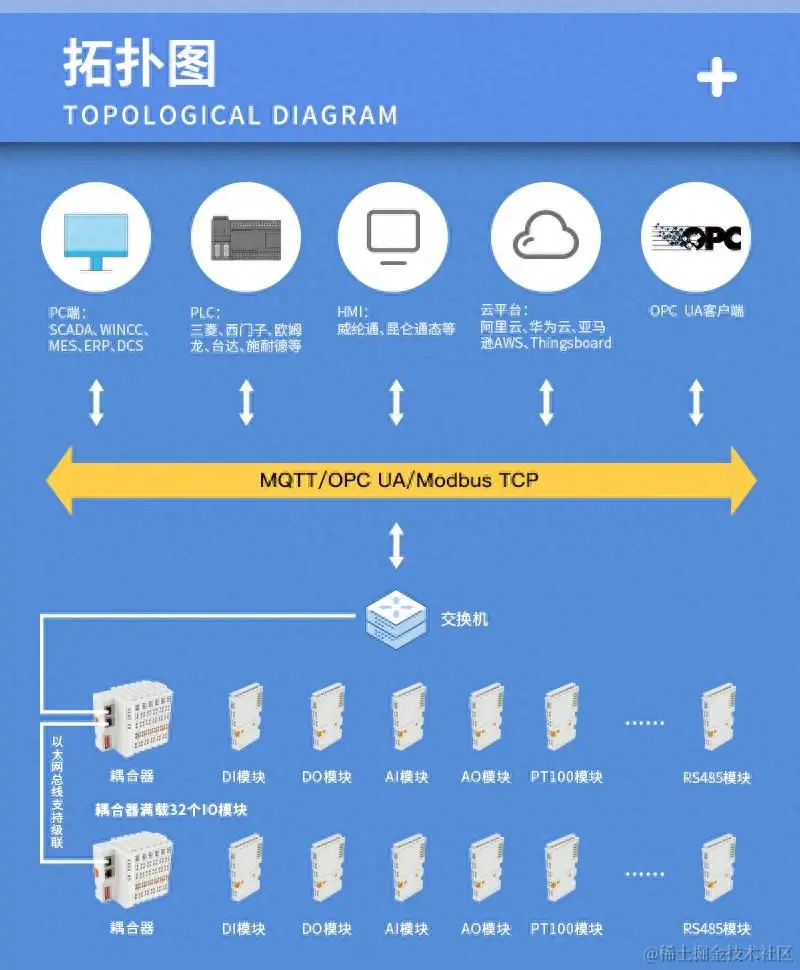

BL200系列耦合器是一种模块化的分布式I/O数据采集模块系统。该系统由3部分组成：现场总线耦合器和各种类型的（数字和模拟信号以及特殊功能）I/O模块以及终端模块。该节点和现场设备（例如PLC）之间的通讯通过现场总线耦合器的以太网接口实现，现场总线耦合器和 I/O 模块之间的通信通过本地总线进行。两个以太网接口内部集成交换机功能，可以建立线性拓扑，无需额外的交换机或集线器。
该系统需要使用电源模块提供24VDC系统电压和24VDC现场电压，由于使用了2组独立的电源，BL200系列耦合器现场电压输入接口和系统电压输入接口彼此电气隔离。
在装配现场总线节点模块时，各个I/O模块可以任意组合排列，不要求按模块类型分组。
必须始终将终端模块（例如 TERM）插入现场总线节点的末端，确保正确的数据传输。
BL200系列耦合器可以通过内置的web服务器进行配置和测试。

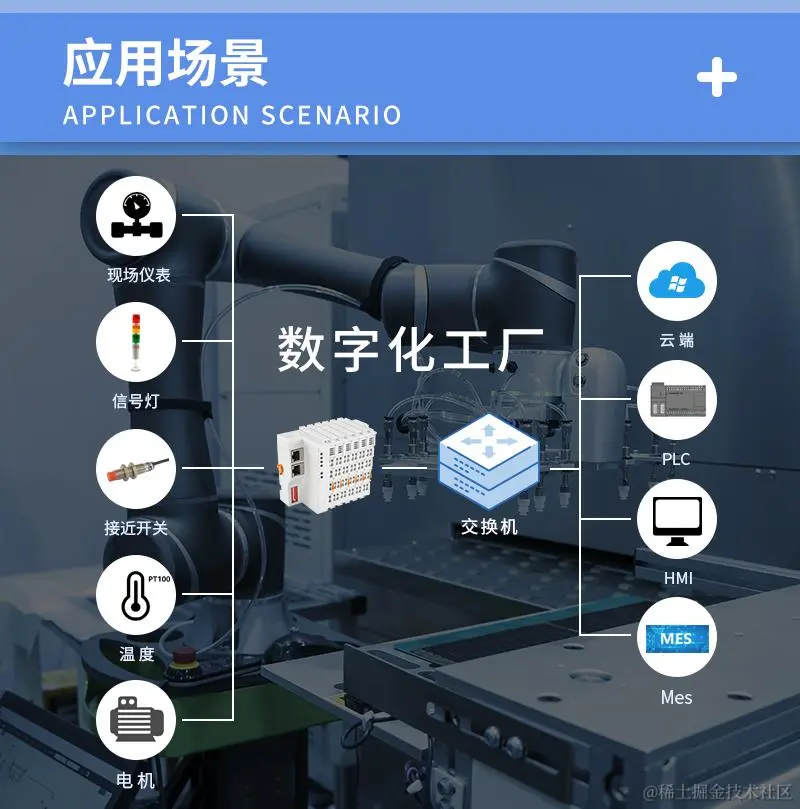

分布式I/O数据采集模块系统由于具有可靠度高、容易扩展、设置容易、网络布线方便等特性，适用于分散地区的应用，广泛应用于数据收集和各种控制。产品广泛应用于物联网、智慧工厂、智慧医疗、智能家居、智能交通、机房动力环境监控、电力、石油监控等行业。
功能特点
• 最大可接入32个 I/O 模块；
• 支持工业协议Modbus TCP；
• 支持接入阿里云、华为云、AWS云、Thingsboard、Ignition等；
• 内置可编程逻辑控制、边缘计算；
• 现场侧和系统侧以及总线侧三者彼此电气隔离；
• 支持2 x RJ45接口，集成交换机功能，可以建立线路拓扑，节约交换机或集线器；
• 便捷的接线连接技术，免螺丝安装。
技术参数
| 名称 | 参数 | 描述 |
|---|---|---|
| 系统电源 | 供电电源(系统) | 24 VDC |
| 输入电流(系统) | 最大500 mA@24VDC | |
| 电源效率 | 84% | |
| 内部总线电压 | 5VDC | |
| 耦合器消耗电流 | 最大300mA@5VDC | |
| I/O模块消耗电流 | 最大1700mA@5VDC | |
| 隔离保护 | 500 V 系统/供电 | |
| 现场电源 | 供电电源(现场) | 24 VDC |
| 电源跨接触点电流(最大) | 10 ADC | |
| 以太网 | 数量 | 2 X RJ45 |
| 传输介质 | 双绞线，STP 100 Ω Cat 5 | |
| 最大线缆长度 | 100m | |
| 速率 | 10/100 Mbit/s | |
| 隔离保护 | ESD接触：8KV ，浪涌：4KV（10/1000us） | |
| 系统 | 操作系统 | Linux |
| 处理器 | ARM926EJ-S | |
| 主频 | 300MHz | |
| RAM | 64MB | |
| Flash | 128MB | |
| I/O模块数量 | 最大32 | |
| 通过串口模块过程映射(Modbus)数据点 | Bool : 409616 Bit : 204832 Bit : 1024 | |
| 协议 | Modbus TCP | |
| 最大连接数 | 15 Modbus TCP | |
| 接线方式 | 连接技术 | 笼式弹簧连接技术 |
| 导线直径 | 0.08 mm² ⋯ 2.5 mm², AWG 28 ⋯ 14 | |
| 剥线长度 | 8 mm ⋯ 9 mm / 0.33 in | |
| 环境 | 工作温度 | 0 ⋯ 55 °C |
| 储存温度 | -40 ⋯ 70 °C | |
| 相对湿度 | 5 ⋯ 95% 无凝结 | |
| 工作海拔 | 0 ⋯ 2000 m | |
| 防护类型 | IP20 | |
| 几何尺寸 | 宽度 | 48mm |
| 长度 | 100mm | |
| 高度 | 69mm | |
| 材料 | 颜色 | 浅灰色 |
| 外壳材料 | 聚碳酸酯,尼龙6.6 | |
| 火灾荷载 | 1.239 MJ | |
| 重量 | 180 g | |
| 机械 | 安装方式 | DIN-35型导轨 |
| 认证 | EMC | EN 55022: 2006/A1: 2007 (CE &RE) Class BIEC 61000-4-2 (ESD) Level 4IEC 61000-4-3 (RS) Level 4IEC 61000-4-4 (EFT) Level 4IEC 61000-4-5 (Surge)Level 3IEC 61000-4-6 (CS)Level 4IEC 61000-4-8 (M/S) Level 4 |

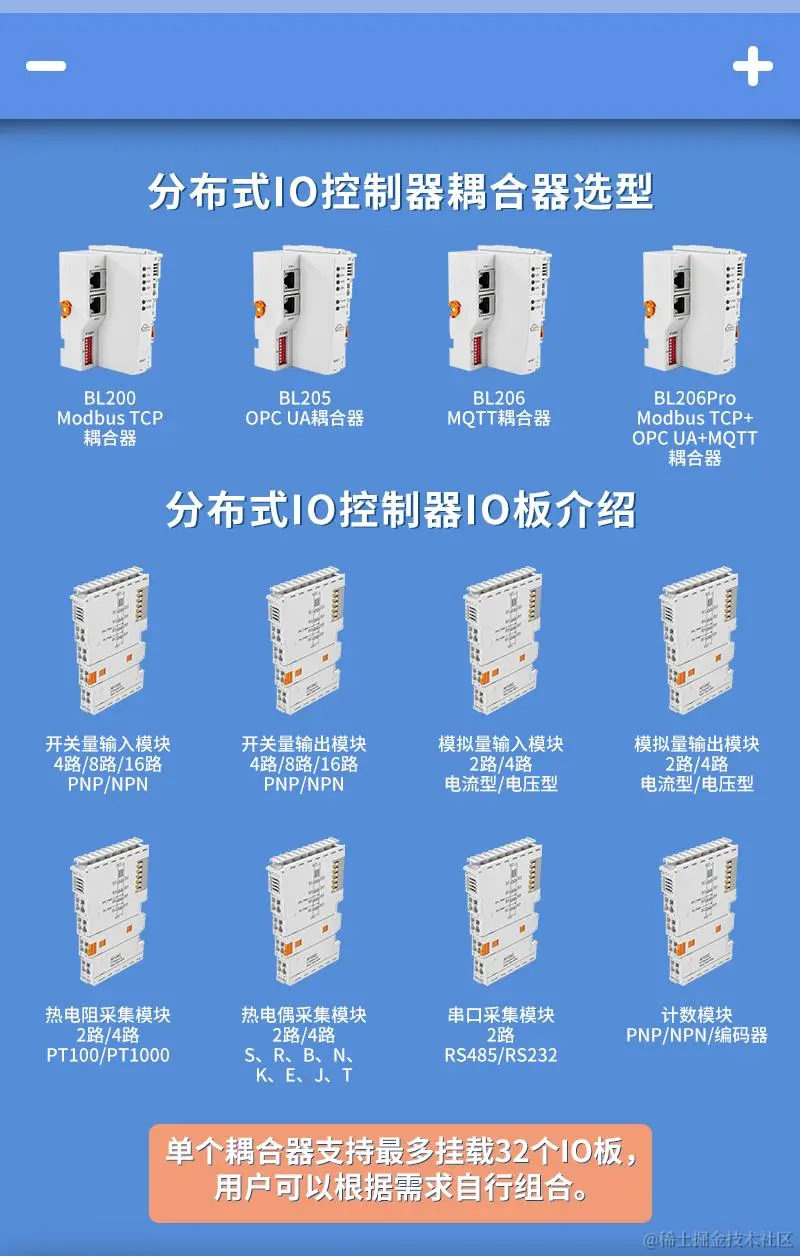

BL200 ModBus TCP 分布式IO系统耦合器选型表
| 型号 | 通道 | 信号类型 | 名称 |
|---|---|---|---|
| M1082 | 8 | NPN | 8通道数字输入模块 |
| M1081 | 8 | PNP | 8通道数字输入模块 |
| M2082 | 8 | NPN | 8通道数字输出模块 |
| M2081 | 8 | PNP | 8通道数字输出模块 |
| M3041 | 4 | Current | 4通道模拟输入模块 |
| M4043 | 4 | Voltage | 4通道模拟输出模块 |
| M5041 | 4 | Resistor | 4通道RTD输入模块 |
| M6021 | 2 | RS485 | 2通道串口通信模块 |
| M701 | / | / | 24V电源模块 |
| M801 | / | / | 终端模块 |
| BL200 | / | / | Modbus-TCP I/O耦合器 |
| BL201 | / | / | 分布式Profinet 总线耦合器 |
| BL202 | / | / | 分布式EtherCAT总线耦合器 |
| BL203 | / | / | 分布式Ethernet/IP总线耦合器 |
| BL205 | / | / | OPC UA 边缘计算I/O控制器 |
| BL206Pro | / | / | 多协议边缘计算I/O控制器 |
| BL207 | / | / | 分布式BACnet/IP总线耦合器 |
