大家好，我是前端西瓜哥。
如题，今天来看两个算法实现。

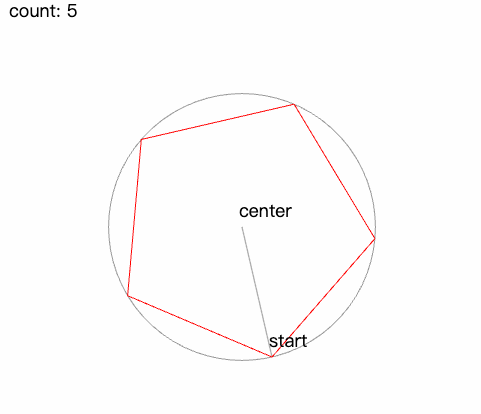

求和圆内接的正多边形
方法参数有：
-
center：圆心位置；
-
start：正多边形上的一个点，和 center 的距离即圆的半径；
-
count：多边形边数。
返回值为多边形上连续的点数组。
思路是，让起点基于圆心旋转 PI * 2 / count 度数的倍数，执行 count - 1 次，拿到所有的点。
算法实现：
/**
* 计算和圆内接的正多边形
* @param center 圆心
* @param start 起点
* @param count 边数
*/
export const getInternalTanRegularPolygon = (
center: Point,
start: Point,
count: number,
) => {
const points: Point[] = [{ ...start }];
const step = (Math.PI * 2) / count;
for (let i = 1; i < count; i++) {
points.push(rotate(start, center, step * i));
}
return points;
};
这里用到一个辅助方法 rotate：计算一个点以另一个点为旋转中心，旋转特定弧度后的点。
const rotate = (p: Point, center: Point, rad: number) => {
const dx = p.x - center.x;
const dy = p.y - center.y;
const cos = Math.cos(rad);
const sin = Math.sin(rad);
return {
x: center.x + dx * cos - dy * sin,
y: center.y + dx * sin + dy * cos,
};
};
上面这个写法是很朴实的解析几何推导出来的。
或者用矩阵的方式表达，可读性更好，但通常需要引入一个矩阵库，下面是 pixi.js 的写法：
const rotate = (p: Point, center: Point, rad: number) => {
const matrix = new Matrix()
.translate(-center.x, -center.y) // (3) 坐标轴回到原来位置
.rotate(rad) // (2) 旋转
.translate(center.x, center.y); // (1) 坐标轴原点移动到 center
return matrix.apply(p);
};
这里所有的点都是基于起点 start 旋转不同的度数得到的。
也可以基于旋转后的点，继续旋转，这样可以复用旋转矩阵，计算量会少一点。
二者的结果不完全相同，因为各自的实现有各自的误差，但很小，可以忽略不计。
求和圆外切的正多边形

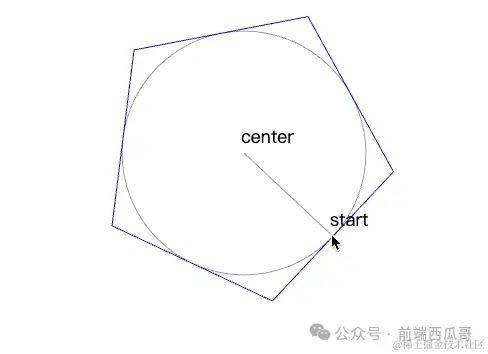

外切要求的效果如下，start 为多边形其中一边的中点，其他同上。
思路是计算一个新的起点 start，然后应用前的的外切方法。

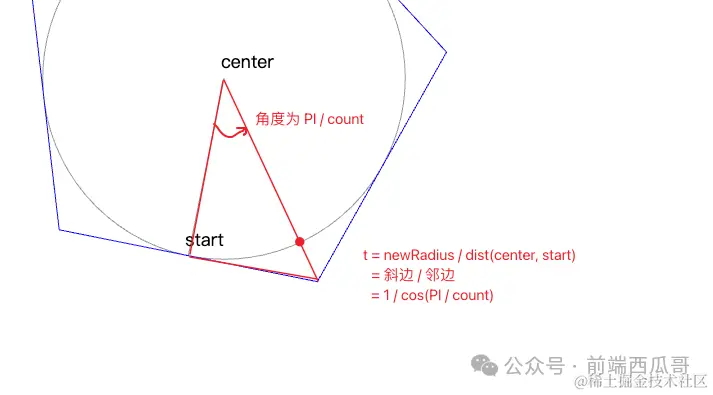

首先 start 基于 center 旋转 PI / count 。
然后计算 外切时半径 和 距离<center, start> 的比值 t，为 1 / cos(PI / count)
基于 t 使用 线性插值，计算出外切时的 start。
如果你不知道线性插值是什么，可以看我的这篇文章：
算法实现：
/**
* 计算和圆外切的正多边形
* @param center 圆心
* @param start 起点
* @param count 边数
*/
export const getExternalTanRegularPolygon = (
center: Point,
start: Point,
count: number,
) => {
// 转换为内接多边形，计算新的 start
const offsetAngle = Math.PI / count;
start = rotate(start, center, offsetAngle);
const t = 1 / Math.cos(offsetAngle);
start = {
x: center.x + (start.x - center.x) * t,
y: center.y + (start.y - center.y) * t,
};
return getInternalTanRegularPolygon(center, start, count);
};
效果演示
结尾
内接正多边形的思路为：起点基于圆心旋转边数次数，所产生的点集。
外切正多边形，可以转换为求内接，只需要用三角函数和线性插值计算等价的内接下的起点。
