接上文HCIA-RS实验-路由配置-静态路由&缺省路由
继续完成缺省路由；其他原截图就不再一一截图，有需要往回看一篇。

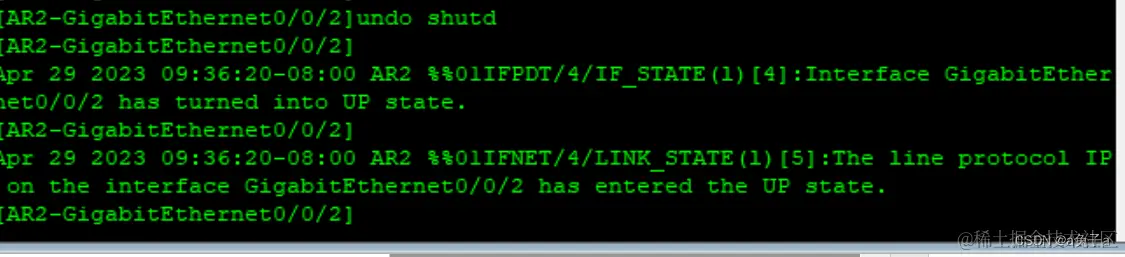

关闭上一篇的接口shutdown（重新启动）
上一篇在R2关闭的接口2 需要重新启动，输入 undo shutdown即可
验证R1到R3的连通性

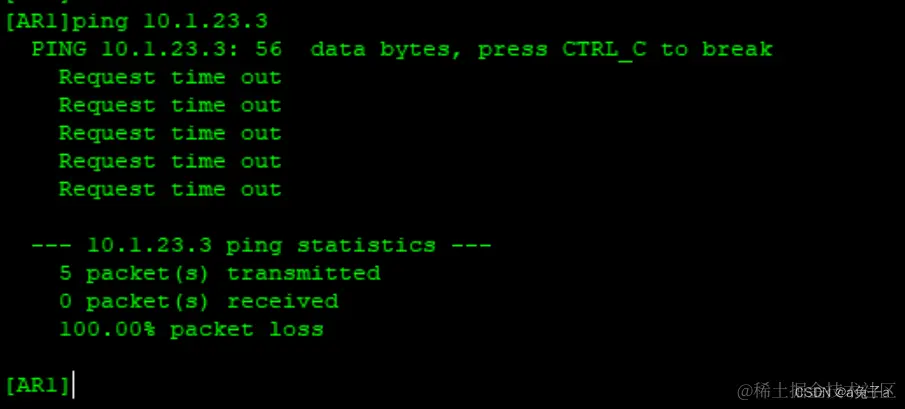

验证从R1到10.1.23.3网络的连通性。
因为R1上没有去往10.0.23.0网段的路由信息，所以报文无法到达R3。所以可以在R1上配置一条下一跳为10.0.13.3的缺省路由来实现网络的连通。

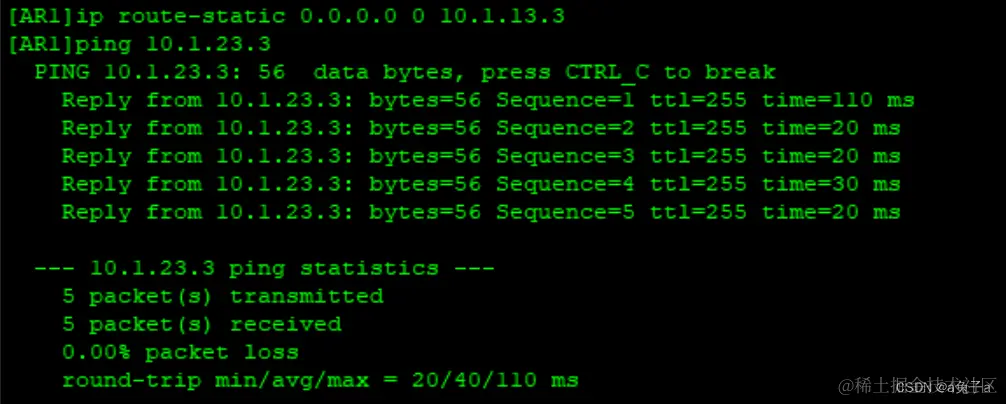

配置完成后，再检测R1和10.1.23.3网络间的连通性。
R1通过缺省路由实现了与网段10.1.23.0间的通信。
配置备份缺省路由
当R1与R3间的链路发生故障时，R1可以使用备份缺省路由通过R2实现与10.1.23.3和
10.1.3.3网络间通信。配置两条备份路由，确保数据来回的双向都有路由。（这是比较重点的，如果只有指去的路由，没有回来的路由也不能相互ping通）
所以在R1和R3都配置一个路由
验证备份缺省路由

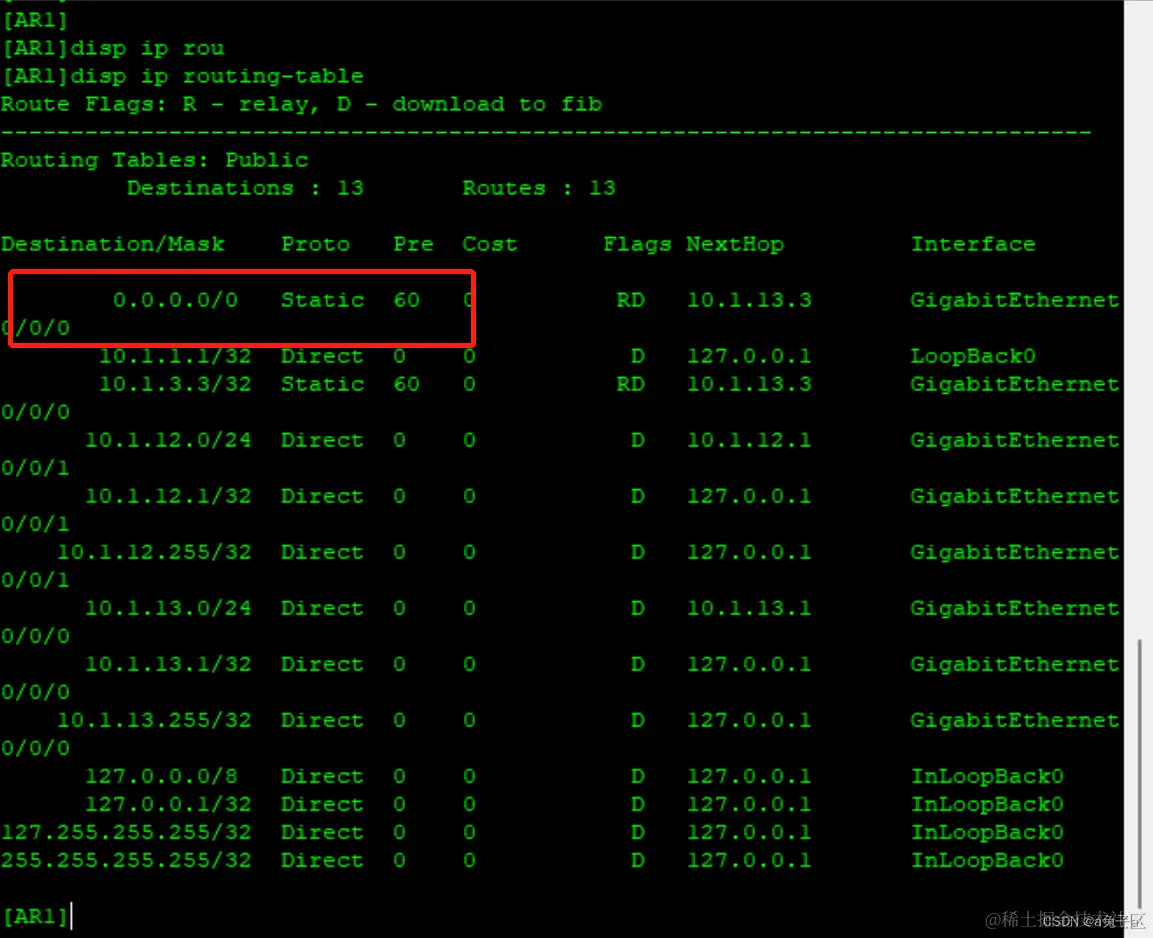

查看链路正常时R1上的路由条目。

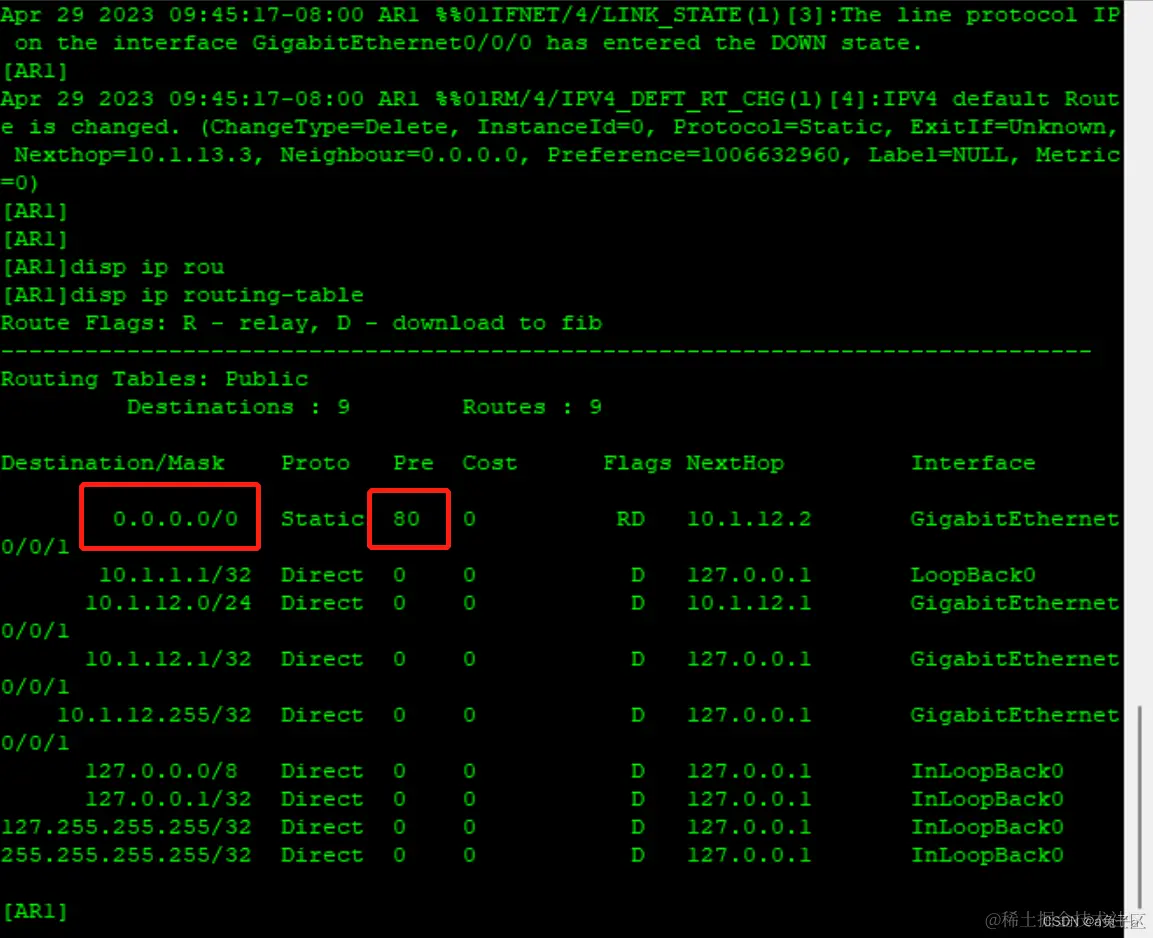

现在就关闭R1与R3上的G0/0/0接口模拟链路故障，然后查看R1的路由表。比较关闭接口前后的路由表变化情况。
路由表

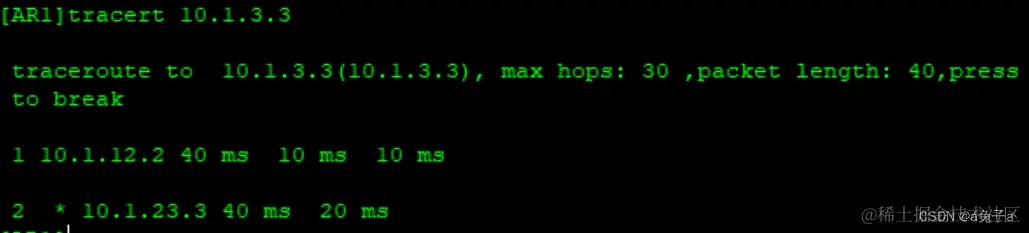

这证明备份已经生效，这个时候可以通过跟踪路由确定是否已经成功
已成功；这里已经差不多学到精髓了（ping通走人，广播风暴就重启。。）
这篇就到这里了；使用到的命令，我将粘贴在后面并带上注释，有问题随时交流；之前已经出现过的命令将不再重新附带和注释；只添加新的。
来自一个不懂技术的兔子
新的命令合集
ip route-static 0.0.0.0 0.0.0.0 {next-hop ip地址 | interface 接口名称}
ip route-static 0.0.0.0 0.0.0.0 10.1.13.3 // 0.0.0.0 0.0.0.0表示缺省路由，next-hop ip地址表示下一跳的IP地址，interface 接口名称表示下一跳的接口名称。根据实际情况，选择其中一种方式进行配置；中间0.0.0.0掩码可以直接简答的写一个0即可 例：ip route-static 0.0.0.0 0 10.1.13.3
