最近设计数据库表也是遇到这个问题，话不多说，直接上操作。

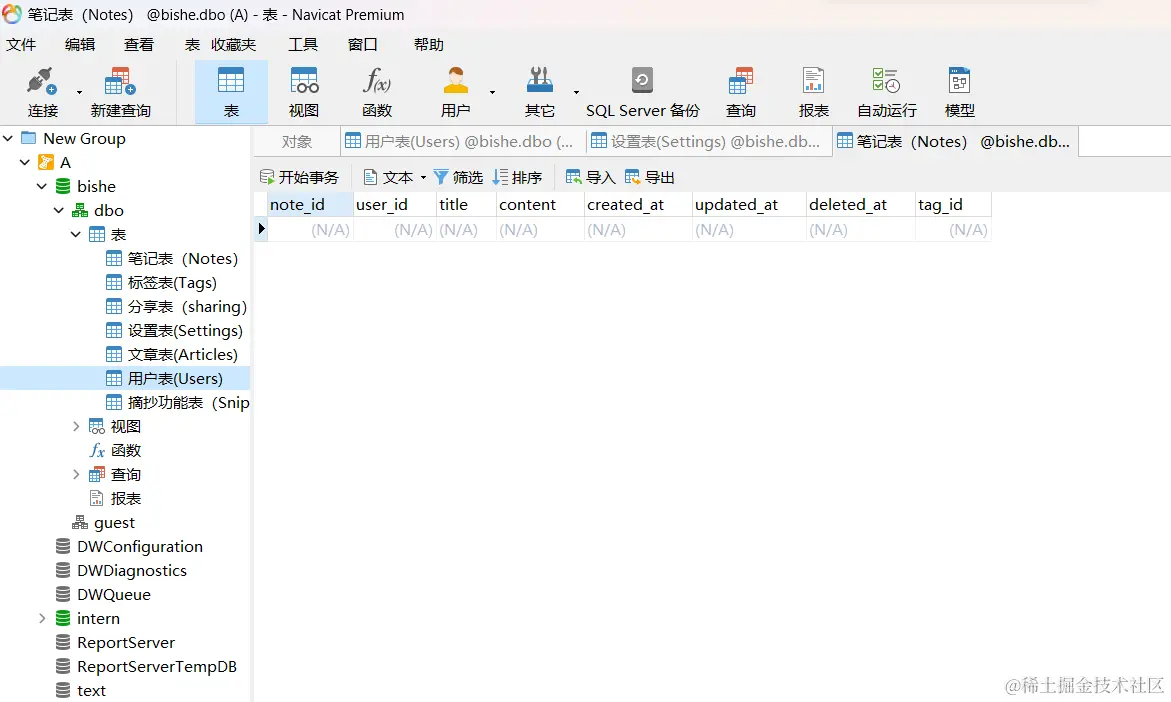

这里我们使用三个表,Users,Notes,Settings三个表如下图

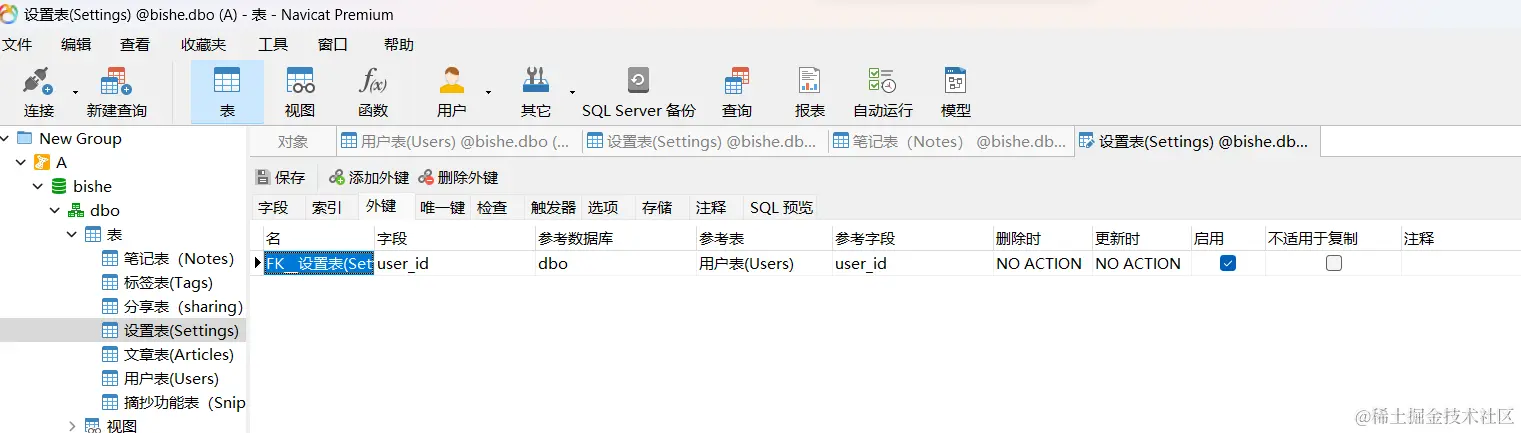

设置完成后，如图所示

步骤

1.名字可以不用写，自动生成就好。

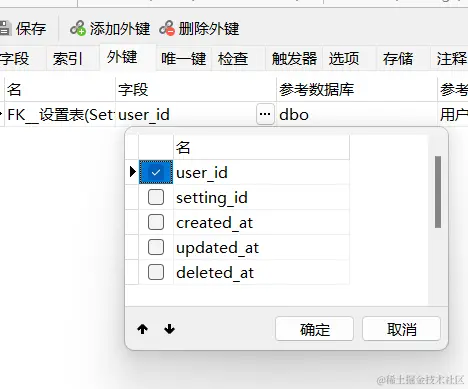

需要找到要设置成外键的字段，我这里先设置user_id这个外键字段，选中user_id

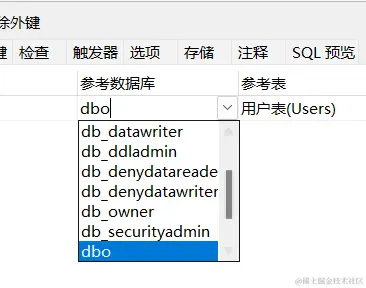

2.参考数据库，你的表在哪个数据库就选哪个数据库

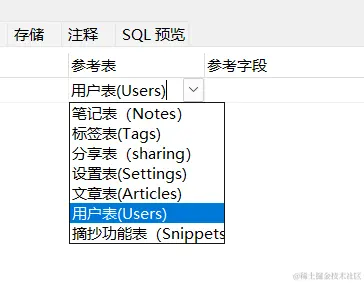

3.参考表的选择，就是现在所选的外键字段在哪个表是主键的那个表，外键user_id是Users表的主键

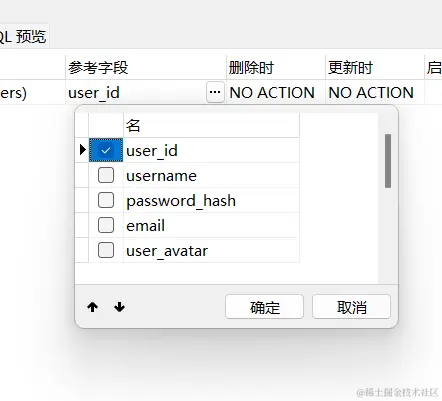

4.参考字段就是参考表的主键，即外键在参考表的字段名。

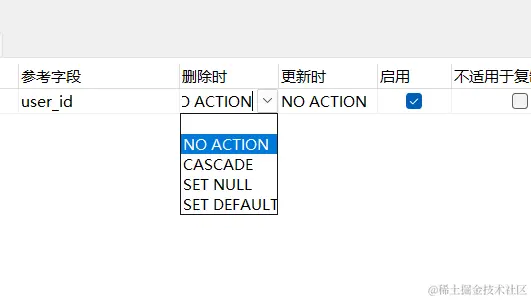

5.外键更新删除设置，在这里拓展一些知识，首先明确一个概念

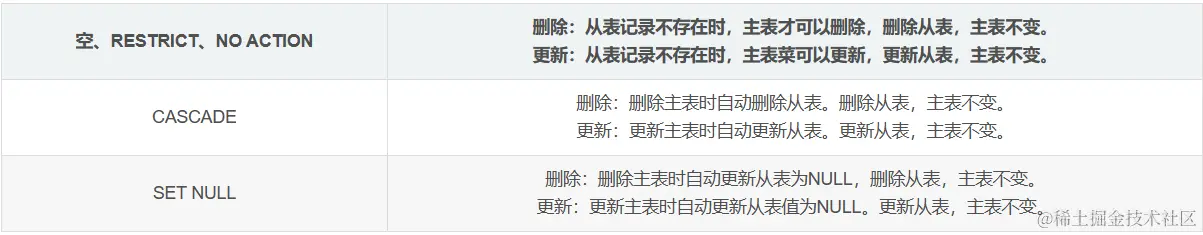

假如表A（id,name,foreifn_id），表B（foreign_id,name），我们说表A参考了表B的主键作为其外键使用，所以B表示父表，A表是子表。删除和更新有四种设置方式。

• cascade：级联，当父表更新、删除，子表会同步更新和删除。
• set null:置空，当父表更新、删除的时候，子表会把外键字段变为null，所以这个时候设计表的时候该字段要允许为null，否则会出错。
• restrict:父表在删除和更新记录的时候，要在子表中检查是否有有关该父表要更新和删除的记录，如果有，则不允许删除更改。
• no action：和restrict一样。
• 什么也不选：什么也不选就会默认选择no action。

最后，我们成功完成外键的设置了。
