XXL-JOB分布式调度框架全面详解

一. XXL-JOB概述

1.1 XXL-JOB是什么？

  • 官方说明：XXL-JOB是一个轻量级分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。现已开放源代码并接入多家公司线上产品线，开箱即用。

  • 通俗来讲：XXL-JOB是一个任务调度框架，通过引入XXL-JOB相关的依赖，按照相关格式撰写代码后，可在其可视化界面进行任务的启动，执行，中止以及包含了日志记录与查询和任务状态监控

  • Quartz的不足：Quartz作为开源任务调度中的佼佼者，是任务调度的首选。但是在集群环境中，Quartz采用API的方式对任务进行管理，这样存在以下问题：

    • 通过调用API的方式操作任务，不人性化。
    • 需要持久化业务的QuartzJobBean到底层数据表中，系统侵入性相当严重。

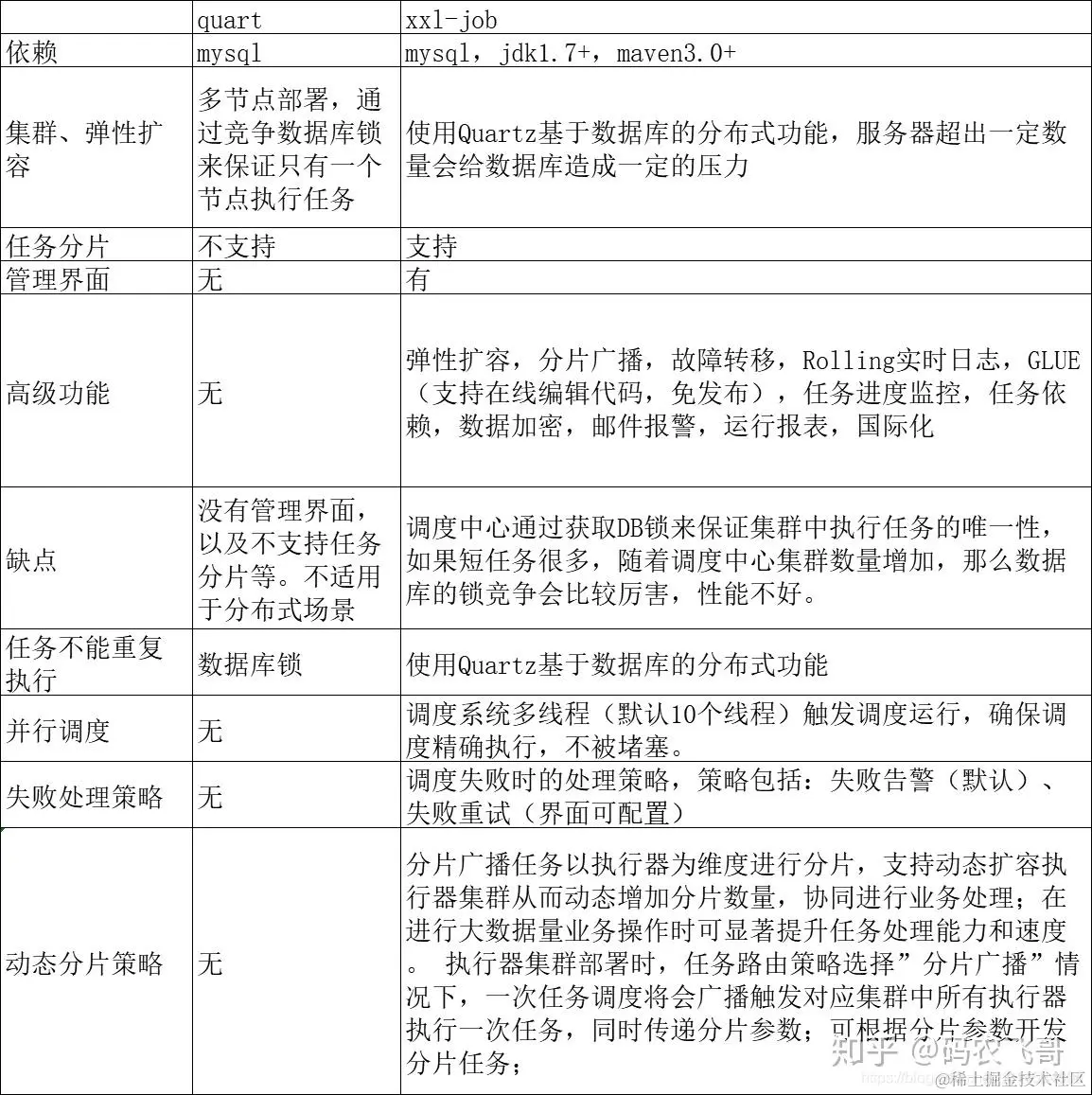

    • 调度逻辑和QuartzJobBean耦合在同一个项目中，这将导致一个问题，在调度任务数量逐渐增多，同时调度任务逻辑逐渐加重的情况下，此时调度系统的性能将大大受限于业务。 image.png

  • 一般定时任务的不足：

    • 不支持集群。
    • 不支持任务重试
    • 不支持动态调用规则
    • 无报警机制
    • 不支持生命周期的统一管理
    • 任务数据的难以统计

XXL-JOB弥补了Quartz的上述不足之处。

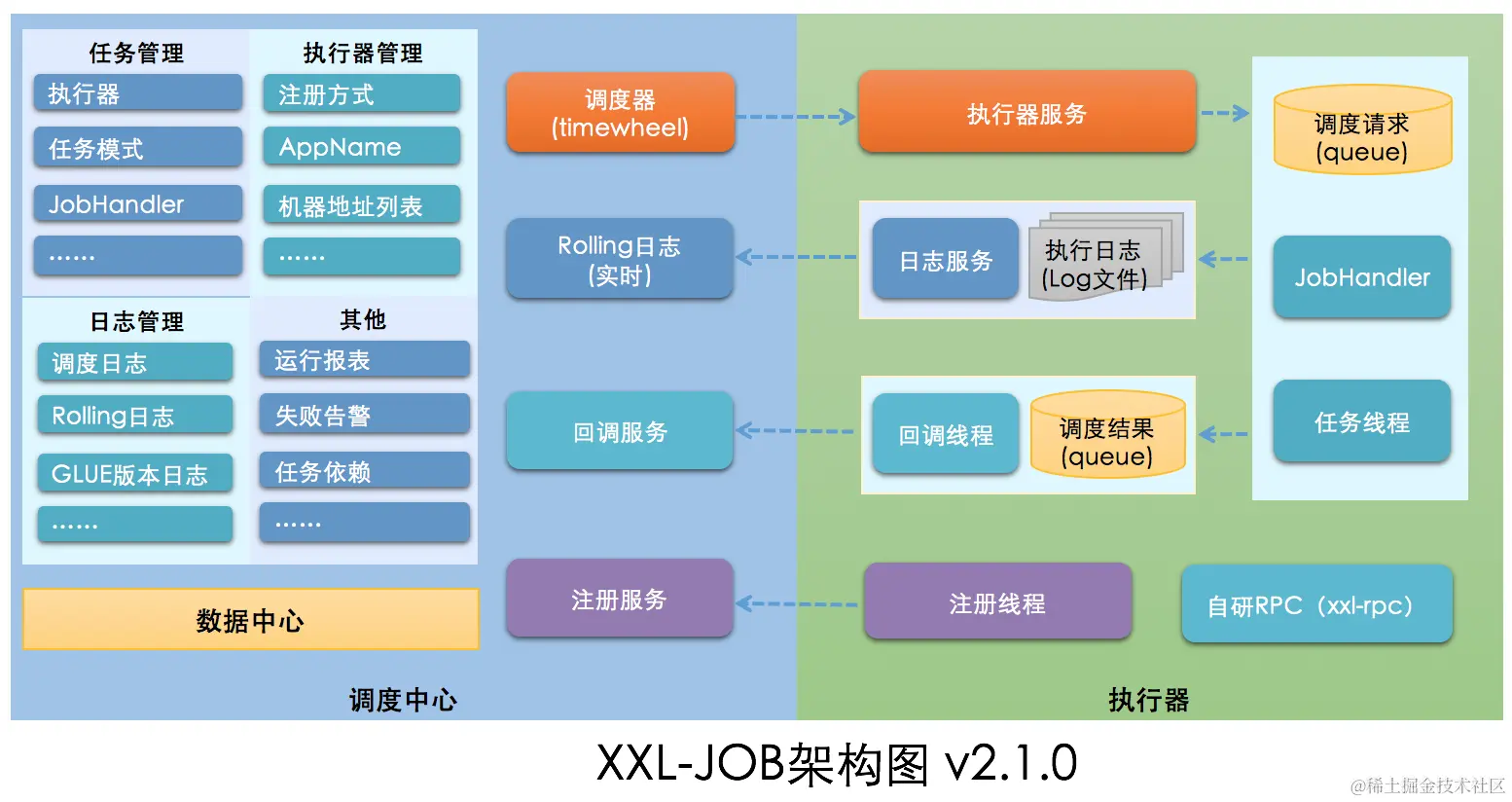

1.2 XXL-JOB架构图


架构设计

1.将调度行为抽象形成“调度中心”公共平台，而平台自身并不承担业务逻辑，“调度中心”负责发起调度请求。

2.将任务抽象成分散的 JobHandler，交由执行器统一管理，执行器负责接收调度请求并执行对应的JobHandler 中业务逻辑。

因此，调度和任务可以互相解耦，提高系统整体的稳定性和扩展性。

1.2 XXL-JOB核心组件

调度模块(调度中心)：负责管理调度信息按照调度配置自身不承担业务代码。调度系统与任务解耦，提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块;支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除，GLUE开发任务报警类所有上述操作都会实时生效禾口?，同时支持监控调度结果以及执行日志，支持执行器Failover.

执行模块(执行器)：负责接收调度请求并执行任务逻辑。任务块专注于任务的执行等操作，开发和维护更加简单和高效;接收“调度中心”的执行请求、终止请求和日志请求等。

1.2 XXL-JOB特点

  • 简单:支持通过 web 页面对任务进行 CRUD 操作，操作作简单，一分钟上手。
  • 动态:支持动态修改任务状态启动/停止任务，以及终止运行中任务，即时生效。
  • 调度中心 HA(中心式):调度采用中心式设让，“调度中心”自研调度组件并支持集群部署，可保证调度中心HA。
  • 执行器 HA(分布式):任务分布式执行，任务"执行器"支持集群部署，可保证任务执行HA。
  • 注册中心:执行器会周期性自动注册任务，调度中心将会自动发现注册的任务并触发执行，同时，也支持手动录入执行器。
  • 自定义任务参数支持在线配置调度任务入参，即时生效。
  • 任务依赖:支持配置子任务依赖，当父任务执行结束且执行成功后将会主动触发一次子任务的执行，多个子任务用逗号分隔。
  • 弹性扩容缩容:一旦有新执行器机器上线或者下线，下次调度时将会重新分配任务。
  • 路由策略:执行器集群部署时提供丰富的路由策略，包括:第一个、最后一个、轮询、随机、一致性 HASH、最不经常使用、最近最久未使用、故障转移、忙碌转移等。
  • 故障转移:任务路由策略选择"故障转移"情况下，如果执行器集群中某一台机器故障，将阻塞处理策略:调度过于密集执行器来不及处理时的处理策略，策略包括:单机串行(默认)、丢弃后续调度、覆盖之前调度。
  • 事件触发:除了"cron,方式"和"任务依赖方式"触发任务执行之外，支持基于事件的触发任务方式。调度中心提供触发任务单次执行的 API 服务，可根据业务事件灵活触发。
  • 任务进度监控:支持实时监控任务进度。
  • Rolling 实时日志:支持在线查看调度结果，并且支持以Rolling方式实时查看执行器输出的完整的执行日志。
  • ...

安装xxl-job

下载源码

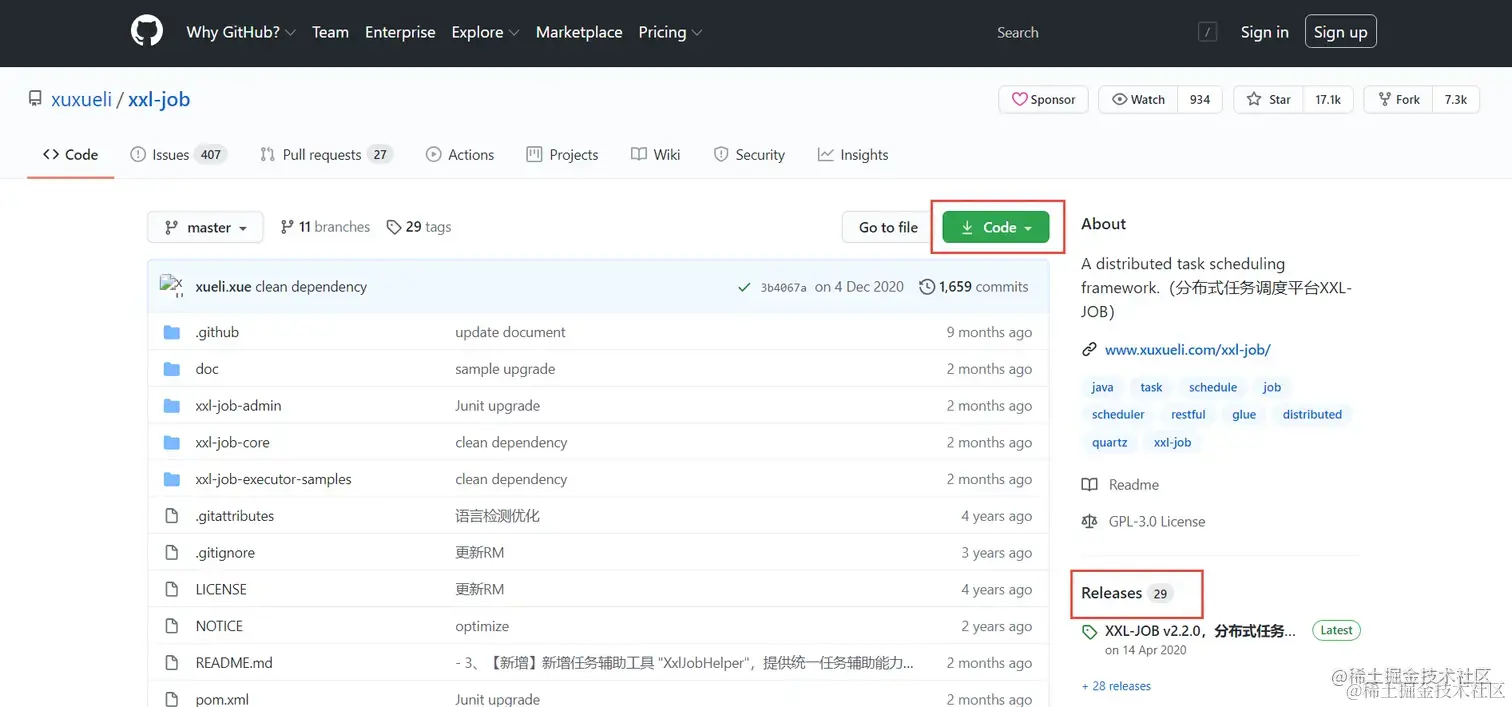

下载地址：(gitee.com/xuxueli0323…)

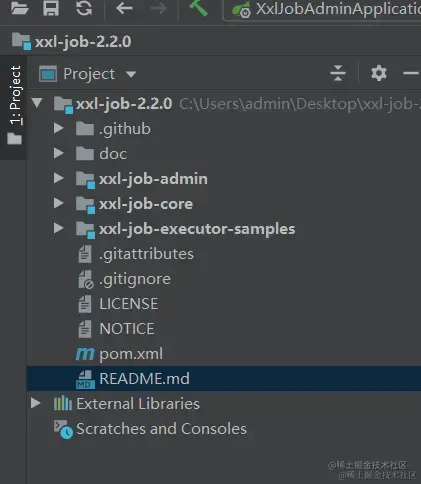

注意不要 clone 最新的 master 分支代码，master是正在开发的，应该点击 Releases 进入发布页面下载稳定版本（2.2.0），下载下来的源码如下：

  • doc：文档资料，包括"调度数据库"建表脚本
  • xxl-job-core：公共 Jar 依赖
  • xxl-job-admin：调度中心，项目源码，spring boot 项目，可以直接启动
  • xxl-job-executor-samples：执行器，sample 示例项目，其中的 spring boot 工程，可以直接启动。可以在该项目上进行开发，也可以将现有项目改造生成执行器项目。

初始化数据库

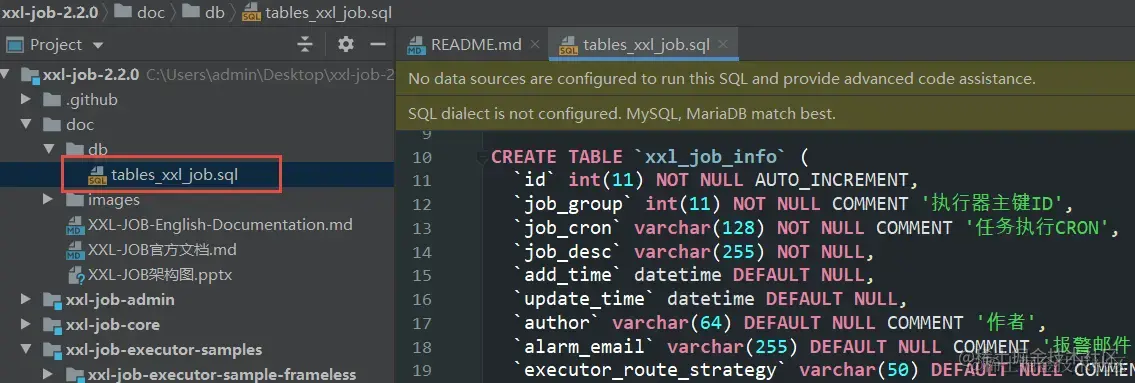

数据库脚本在 doc/db 目录下： 将这个sql在本地执行一下，执行完以后会生成8张表，它们的作用分别如下：

表名作用
xxl_job_group执行器信息表：维护任务执行器信息
xxl_job_info调度扩展信息表：用于保存xxl-job调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等
xxl_job_lock任务调度锁表
xxl_job_log调度日志表：用于保存xxl-job调度任务的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等
xxl_job_log_report调度日志报表：用户存储xxl-job任务调度日志的报表，调度中心报表功能页面会用到
xxl_job_logglue任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能
xxl_job_registry执行器注册表，维护在线的执行器和调度中心机器地址信息
xxl_job_user系统用户表

安装调度中心

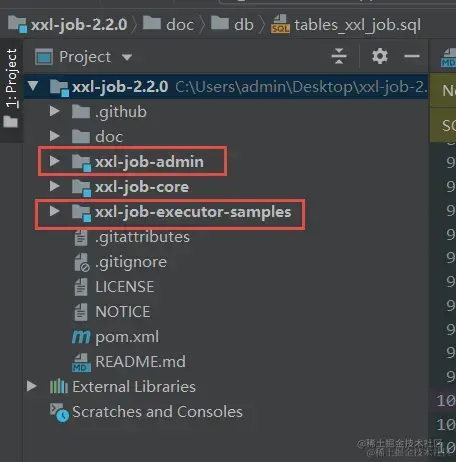

上文介绍过 xxl-job 的架构体系，分为调度中心和执行器，下载下来的源码是把这两个放一起的，admin 和executor 的项目可以单独复制出来（两个spring boot工程），修改一下 pom 文件。实际上开发、运行的时候肯定也是独立的工程。

我们把 xxl-job-admin 单独拷到一个项目出来

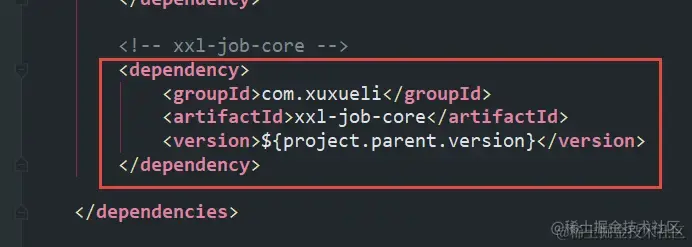

pom文件里要引用 xxl-job-core

然后是修改配置文件application.properties里的值，主要是端口、数据库的配置

properties
### xxl-job, datasource
spring.datasource.url=jdbc:mysql://127.0.0.1:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
spring.datasource.username=root
spring.datasource.password=123456
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver

显式的加上登录调度中心的账号密码

properties
xxl.job.login.username=admin
xxl.job.login.password=123456

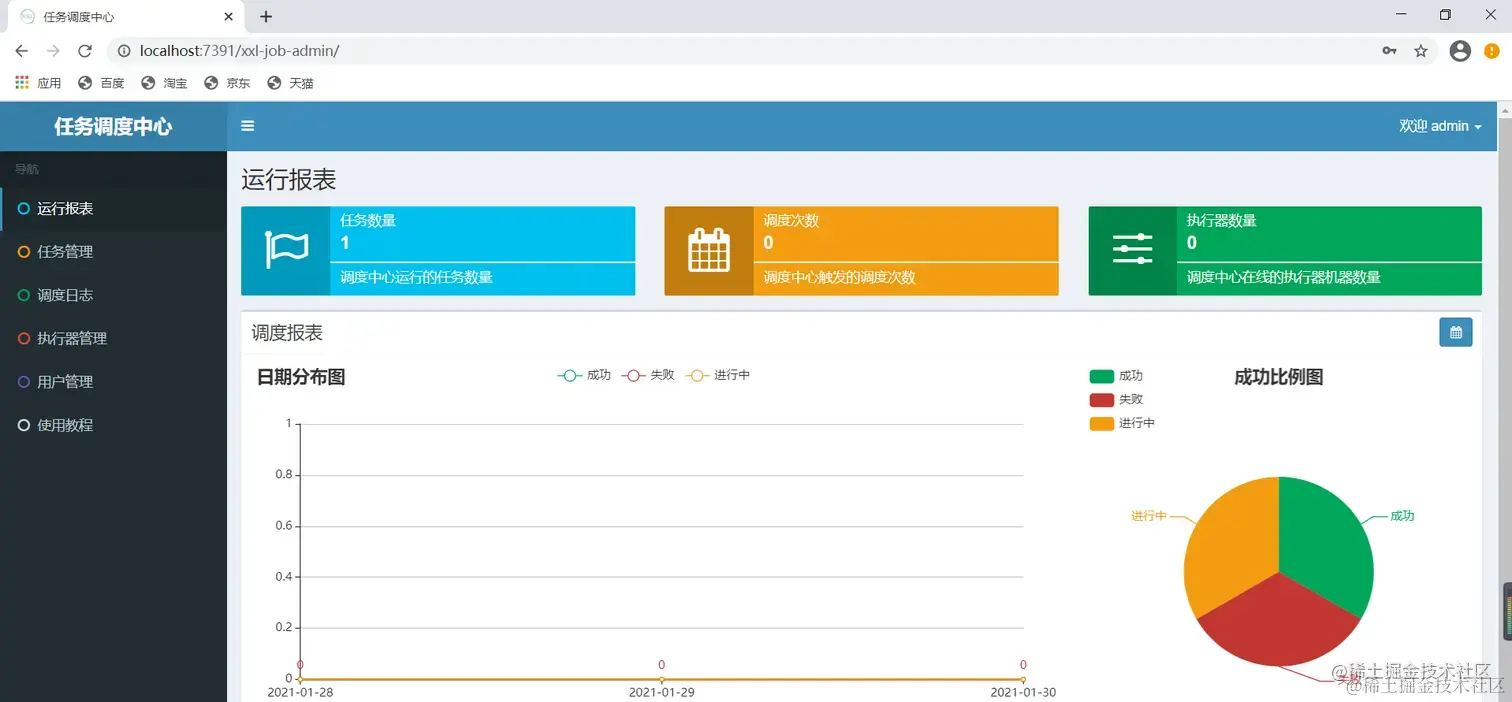

好，然后启动项目，spirng boot 项目应该大家都会启动的哈，输入自己设置的账号密码 登录，搞定！
