I2C通讯原理

倔强的小刘
71 阅读1分钟

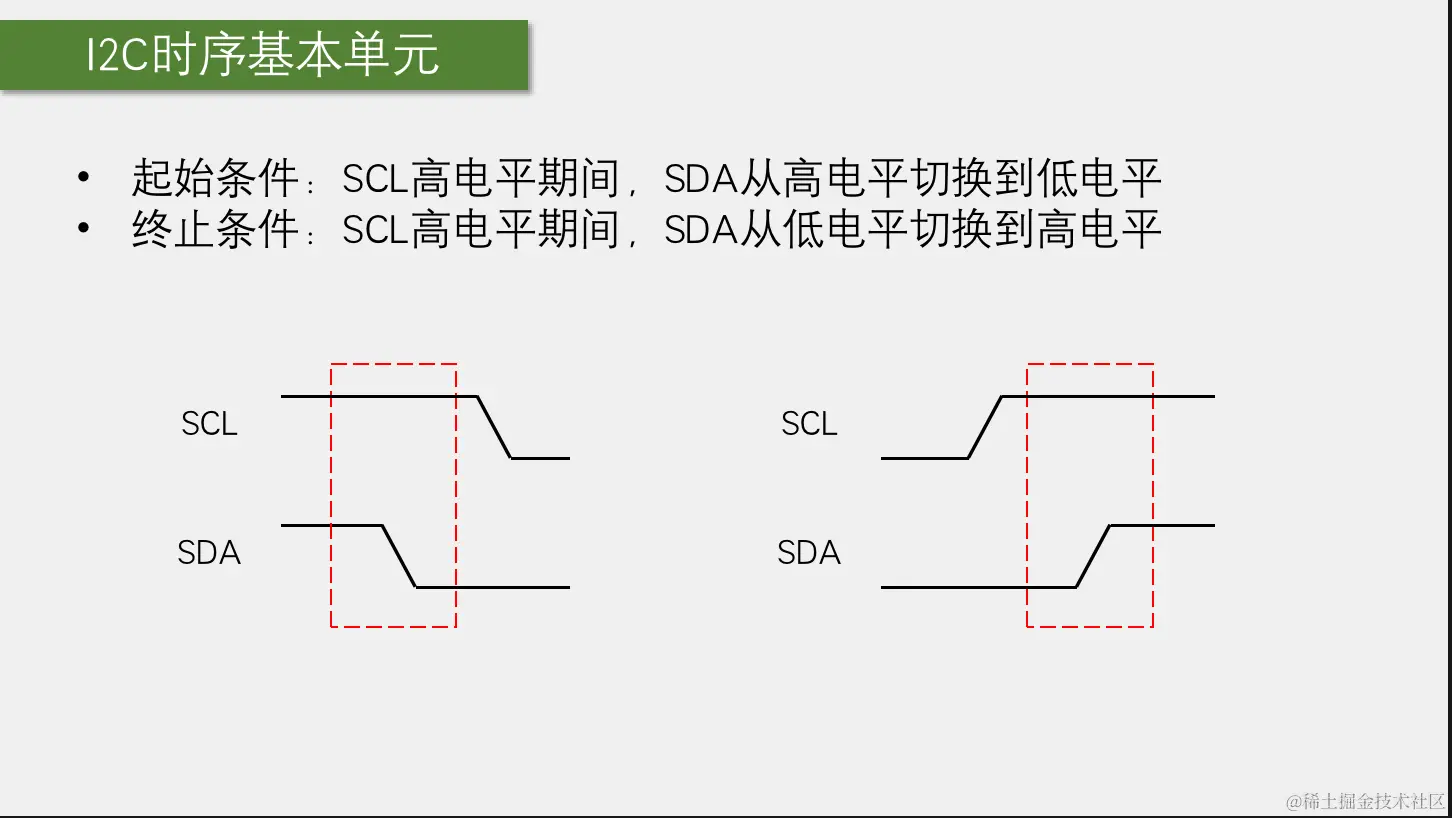

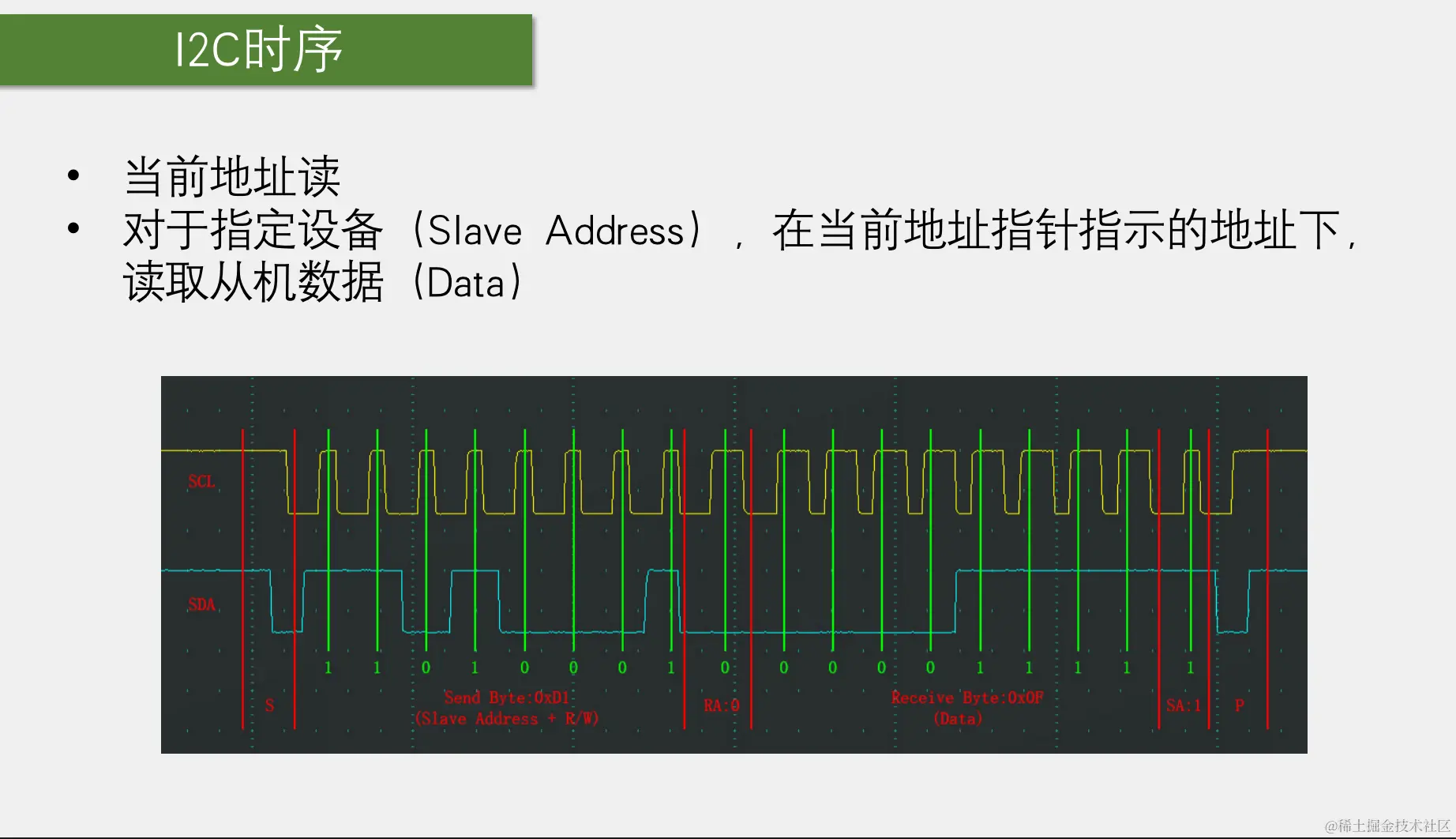

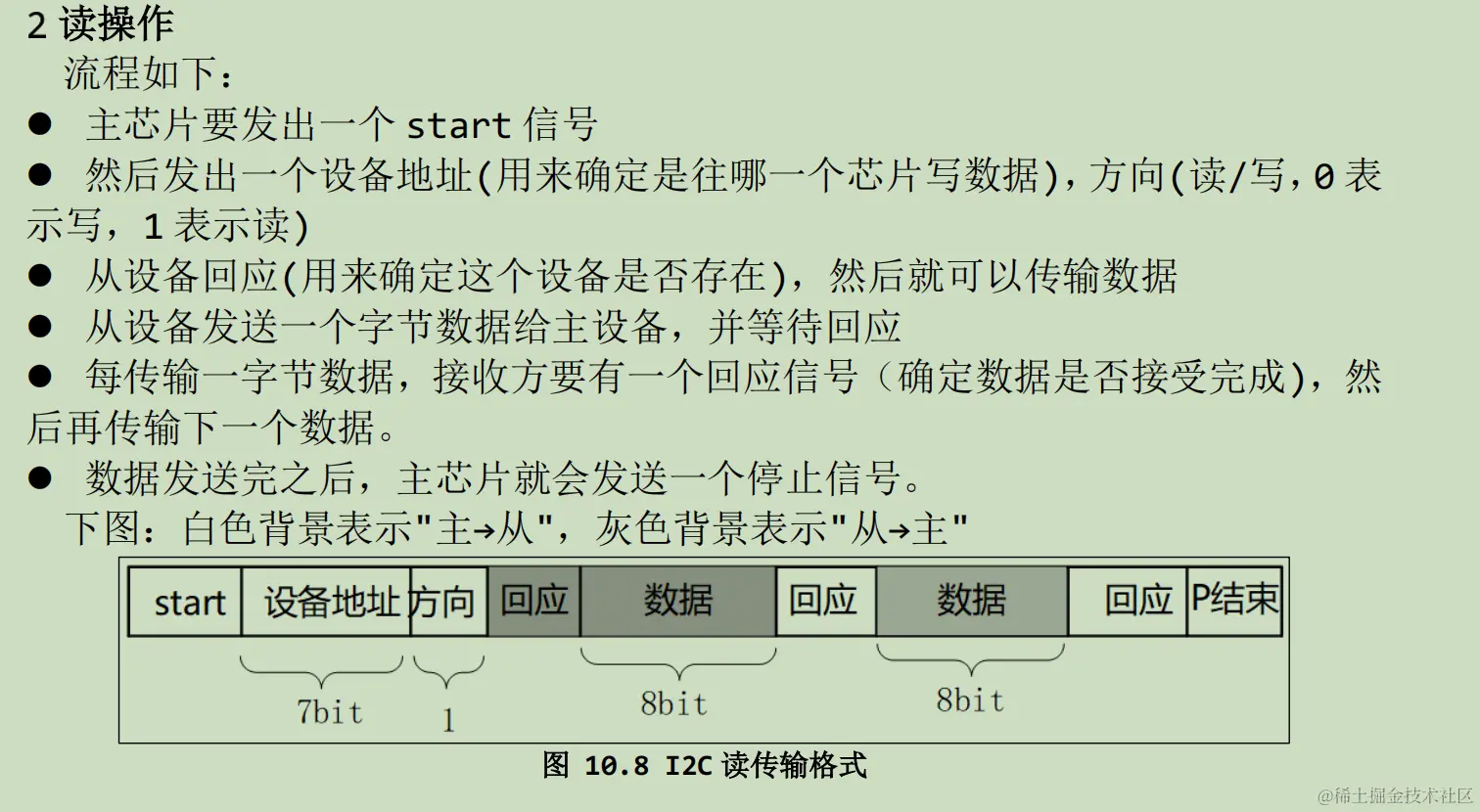

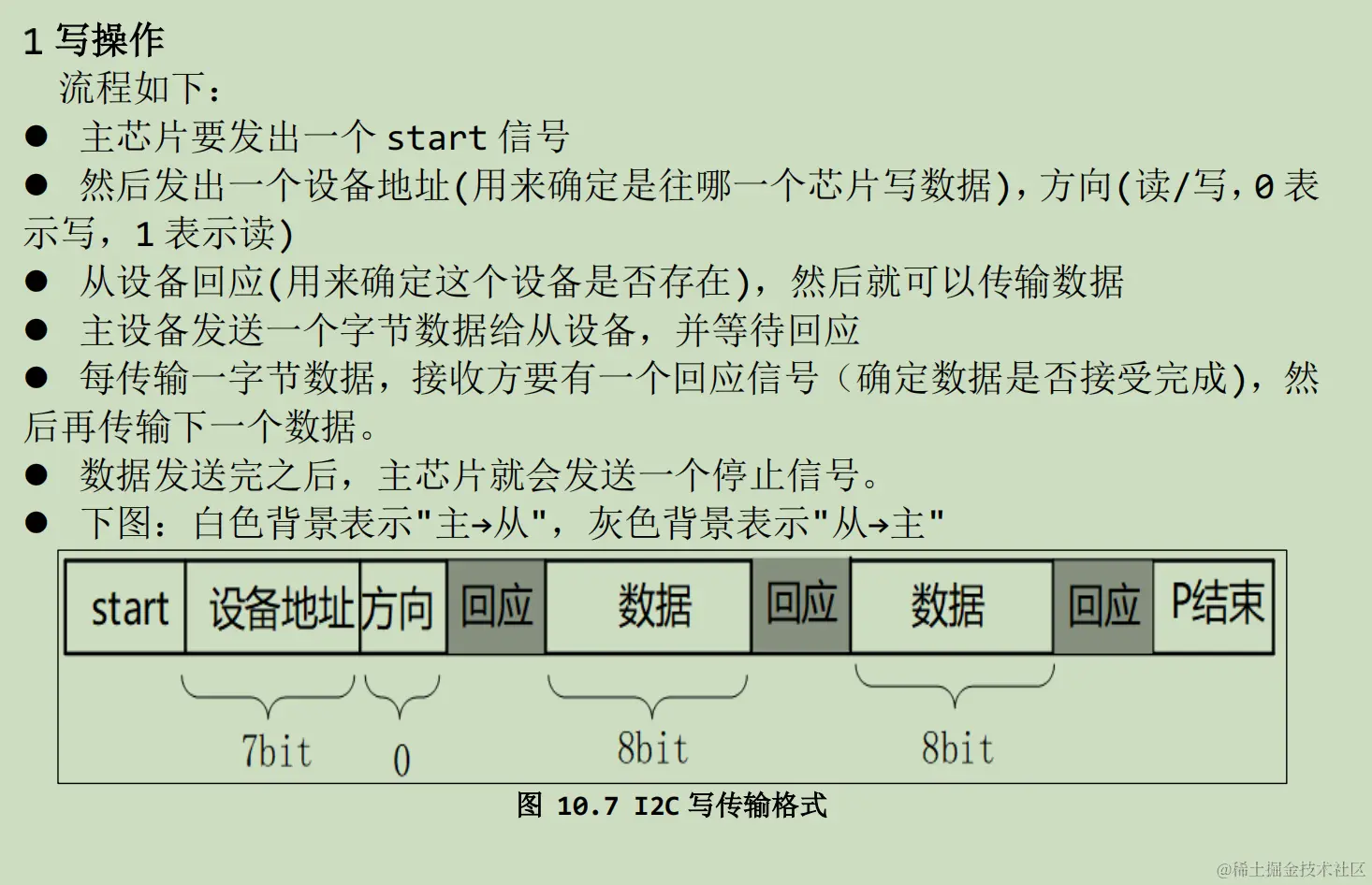

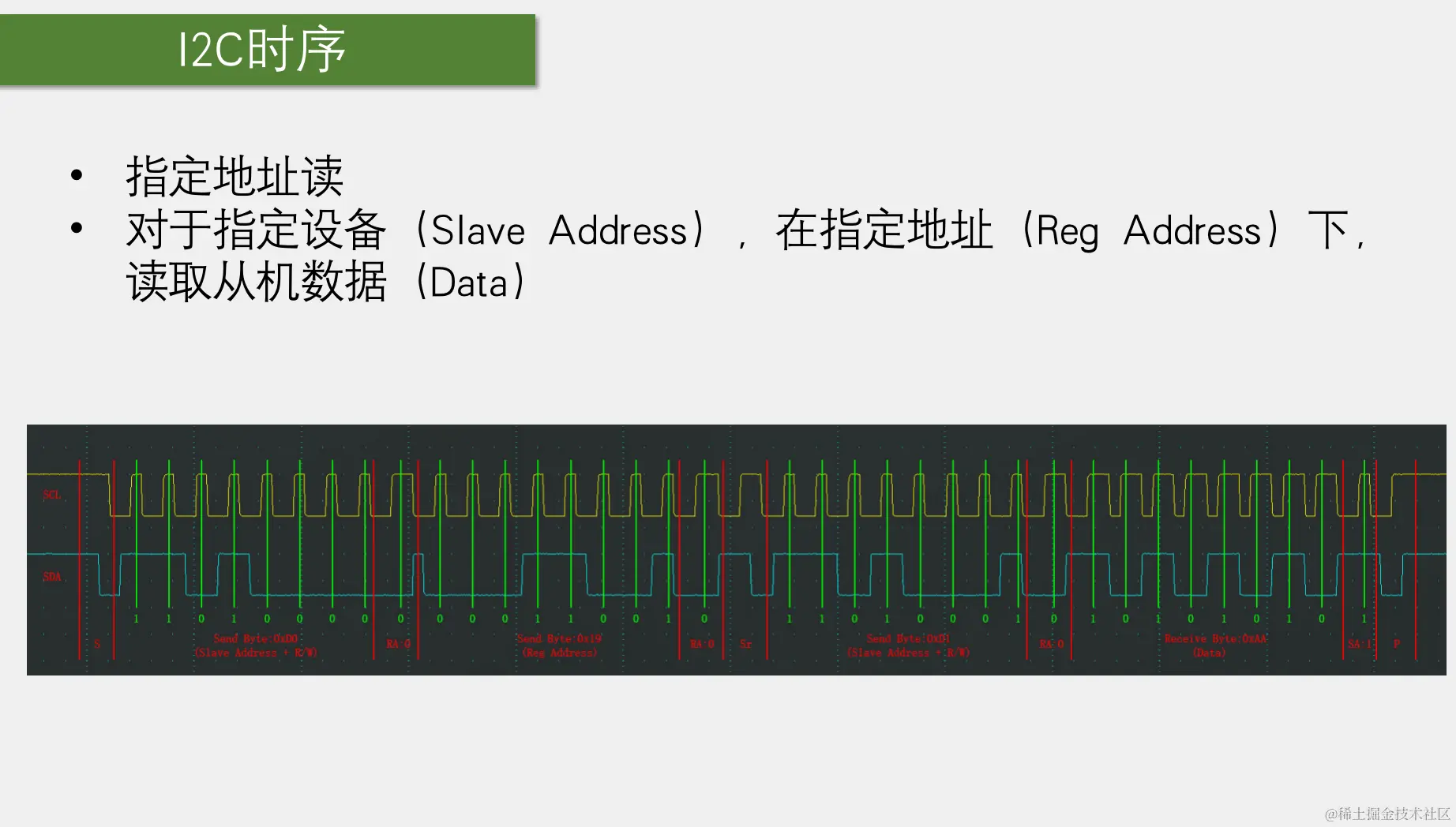

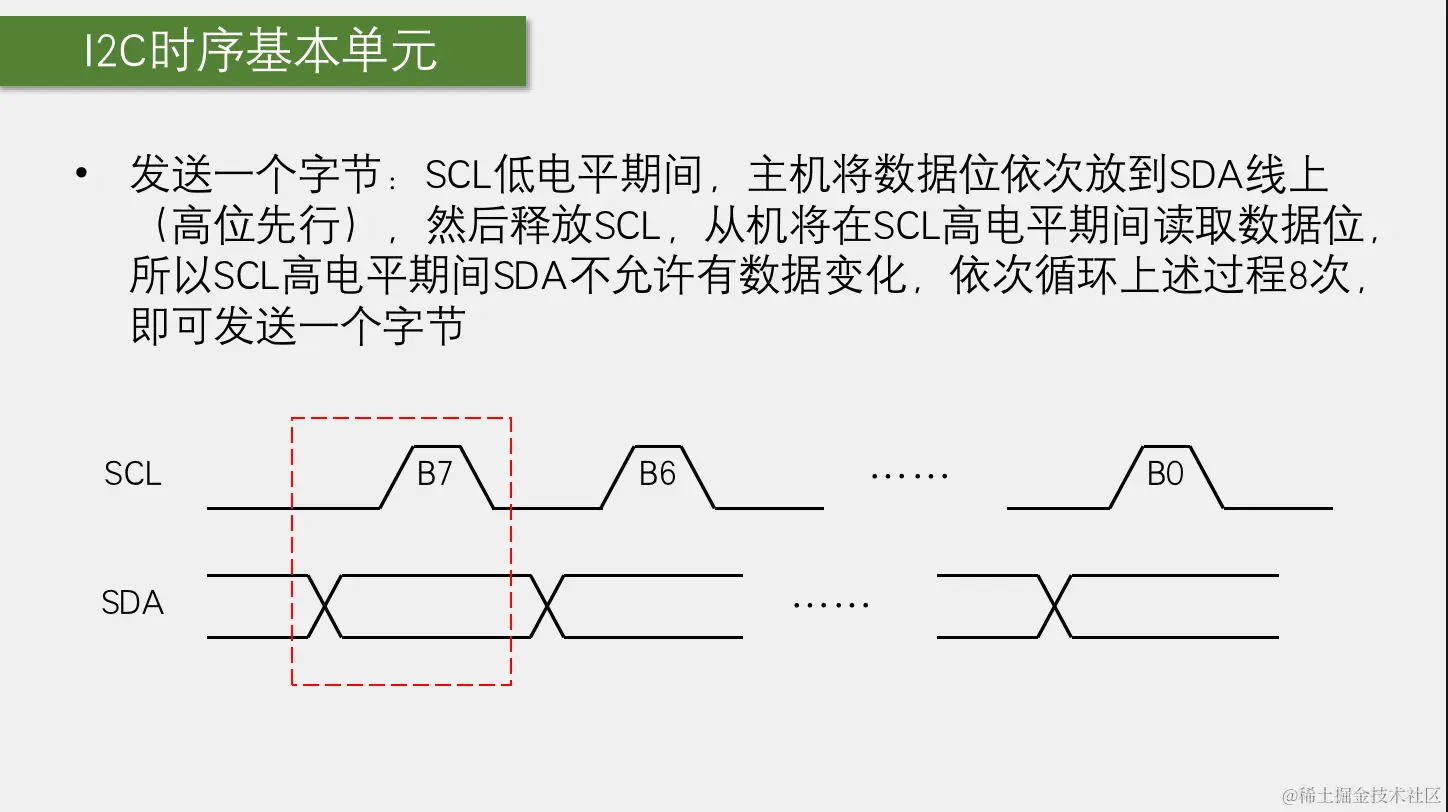

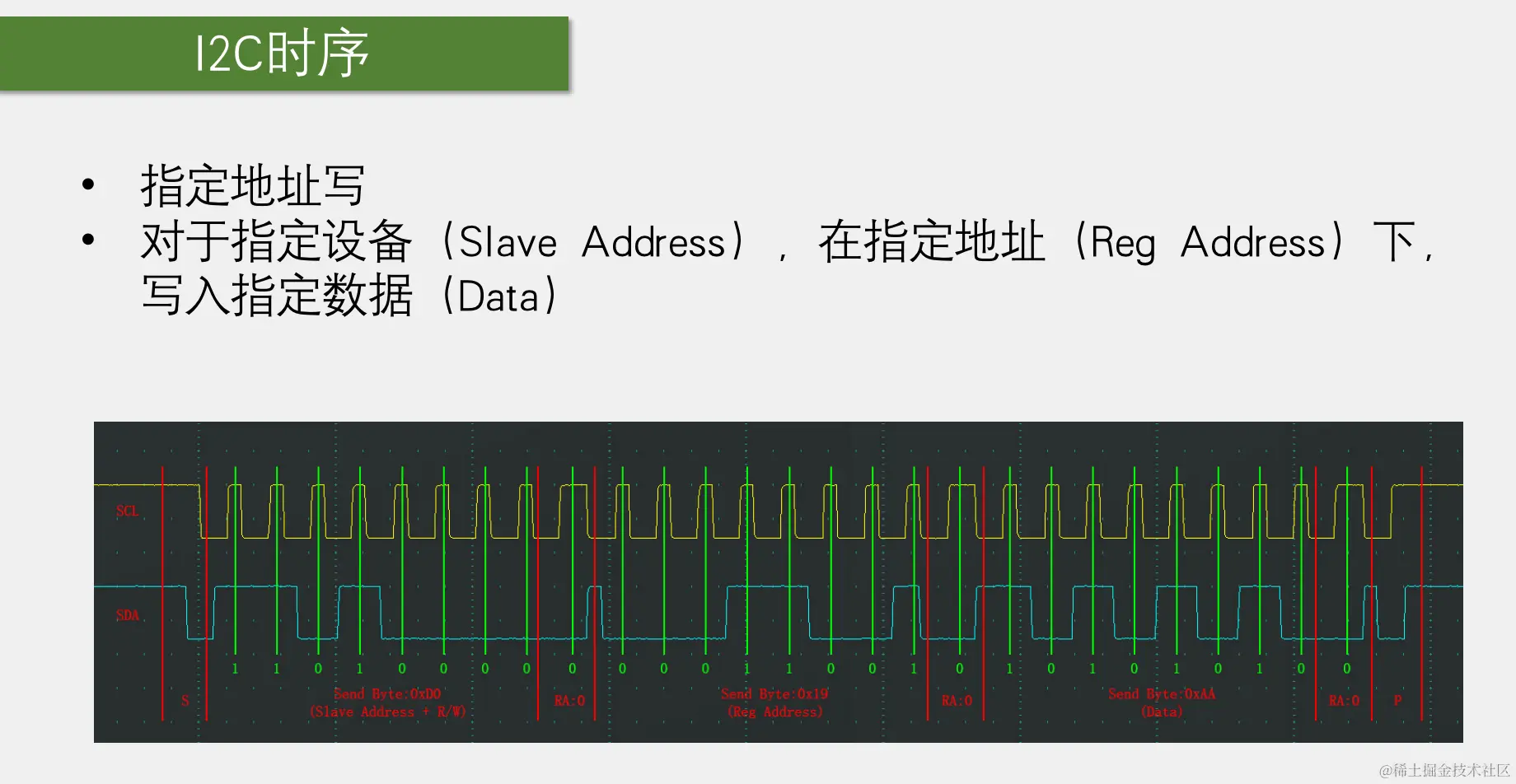

image.png 指定位置读数据，要进行两次设备（地址写入+读写位）的写入 image.png

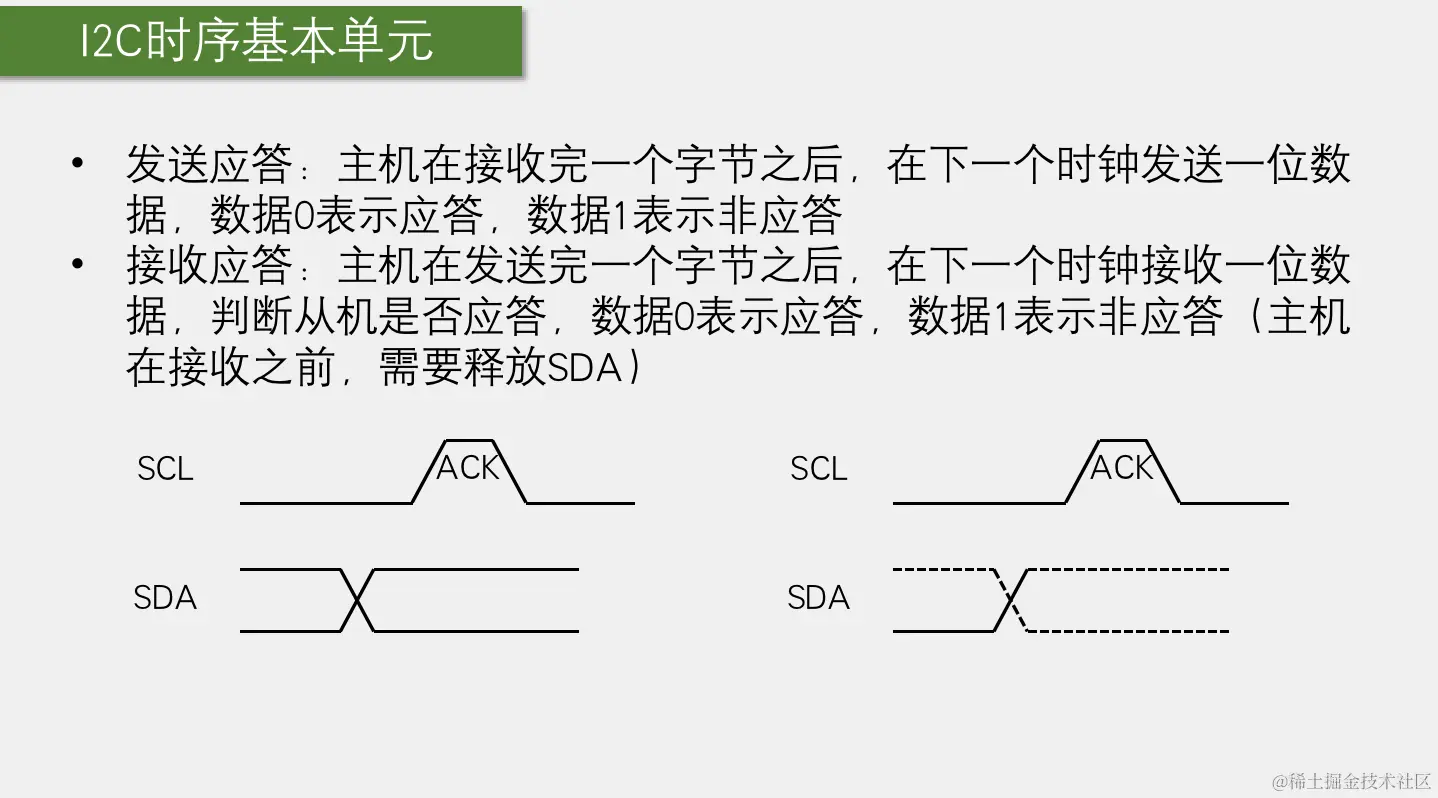

接收应答信号

接收前，主机先确保释放SDA，避免干扰从机的数据发送，释放SCL，主机在SCL高电平期间读取SDA
