ACL的概述

ACL（access list）：访问控制列表

ACL是由一系列permit和deny语句组成的、有序规则的列表
ACL是一个匹配工具，能够对报文进行匹配和区分

ACL两种应用:

应用在接口的ACL-----过滤数据包（原目ip地址，原目 mac，端口五元组）
应用在路由协议-------匹配相应的路由条目
NAT、IPSEC VPN、QOS-----匹配感兴趣的数据流（匹配上设置的数据流的）

工作原理

当数据包经过端口时，由于端口启用了ACL，路由器检测该报文进行检测，然后做出相应的处理。

ACL种类

基本ACL 2000-2999 依据数据包当中的源IP地址匹配数据（数据时从哪个IP地址过来的）
高级ACL 3000-3999依据数据包当中源、目的IP，源、目的端口、协议号匹配数据（五元组）
编号4000-4999---二层ACL，MAC、VLAN-id、802.1q

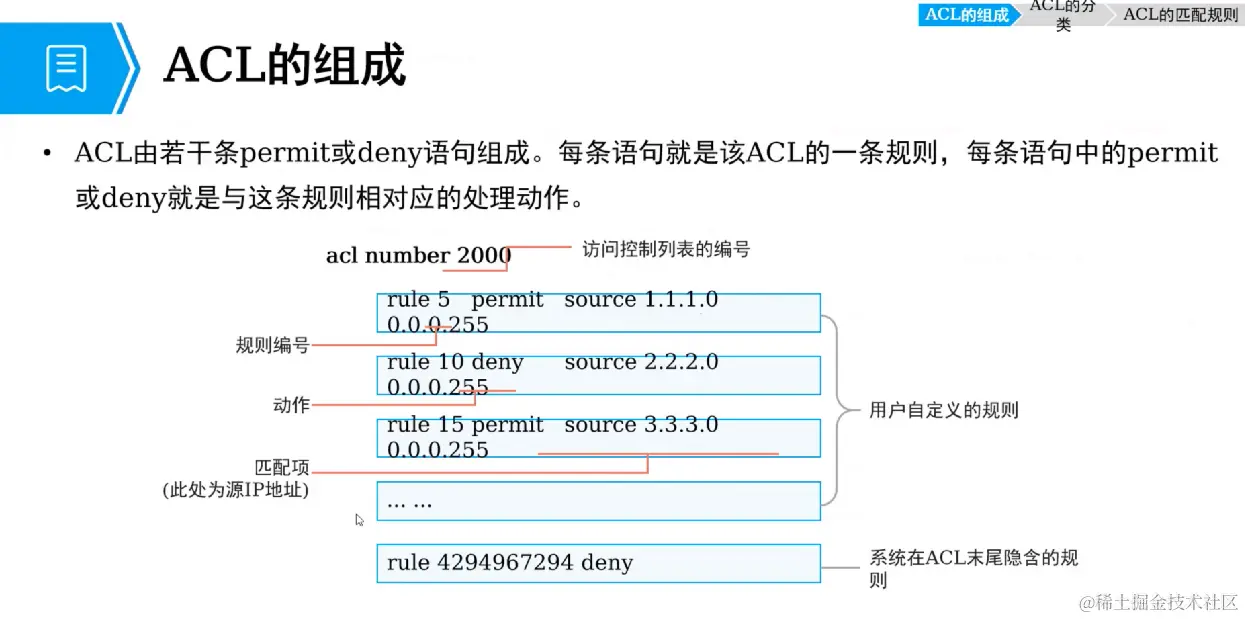

ACL的组成

建立ACL2000的规则表
rule（规则） deny或permit（允许或拒绝） source 1.1.1.0（源地址） 0.0.0.255（通配符掩码）
规则编号一个ACL中每一条规则都有一个相应的编号，而步长默认为5，作用是为了方便后续在旧规则中插入新的规则。
通配符掩码是匹配acl控制范围，0代表此位不可变化，1代表此位可以变化。

实验拓扑

基础配置

实验目的：

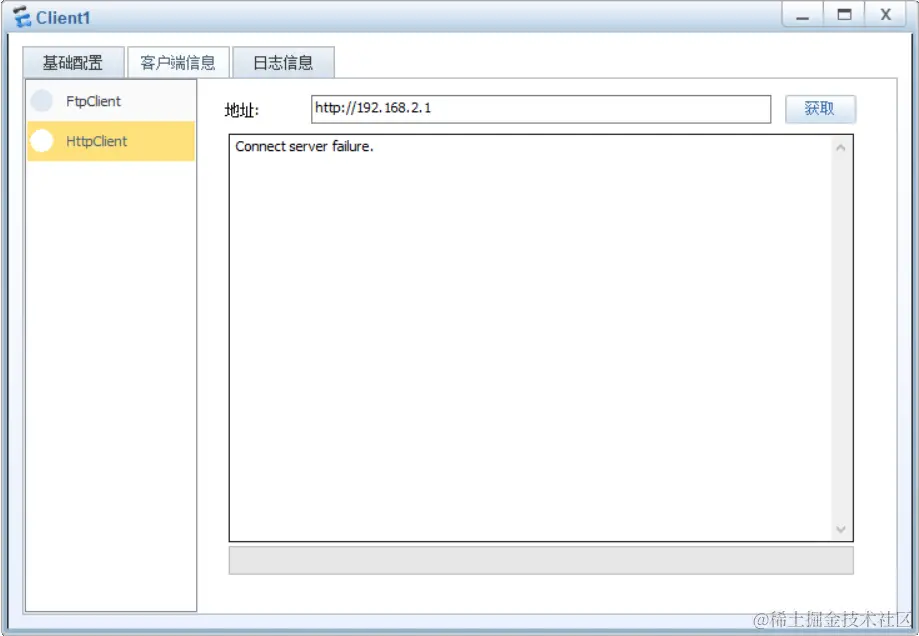

通过ACL使得192.168.1.1（客户机）不可访问192.168.2.1（服务器）

192.168.1.1（客户机）可以正常访问192.168.2.2（服务器）

client1（客户机1）：192.168.1.1 /24

client2(客户机2)：192.168.2.1 / 24

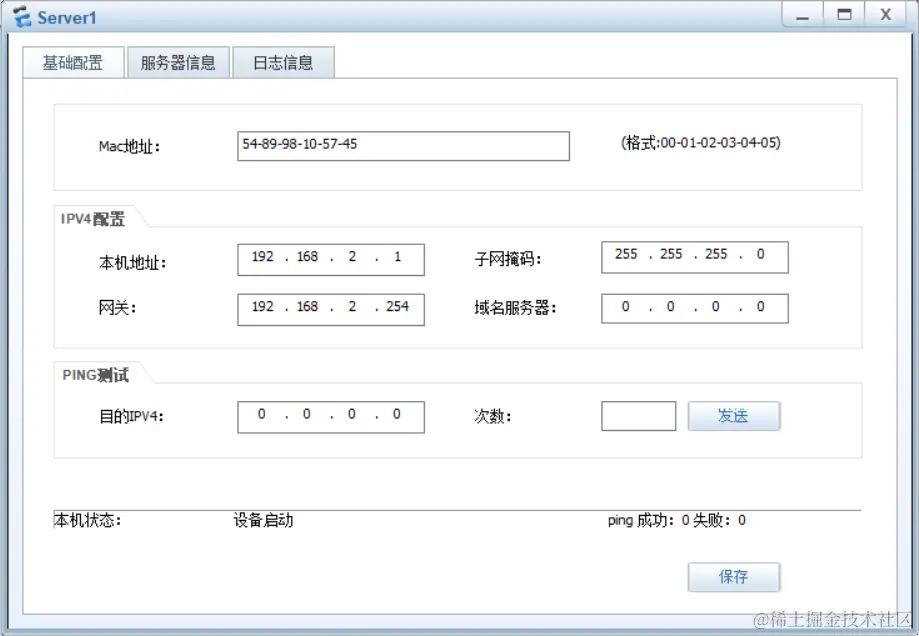

server1(服务器1)：192.168.2.1 /24

server2（服务器2）：192.168.3.1 /24

在路由器三个端口上配上对应的IP地址

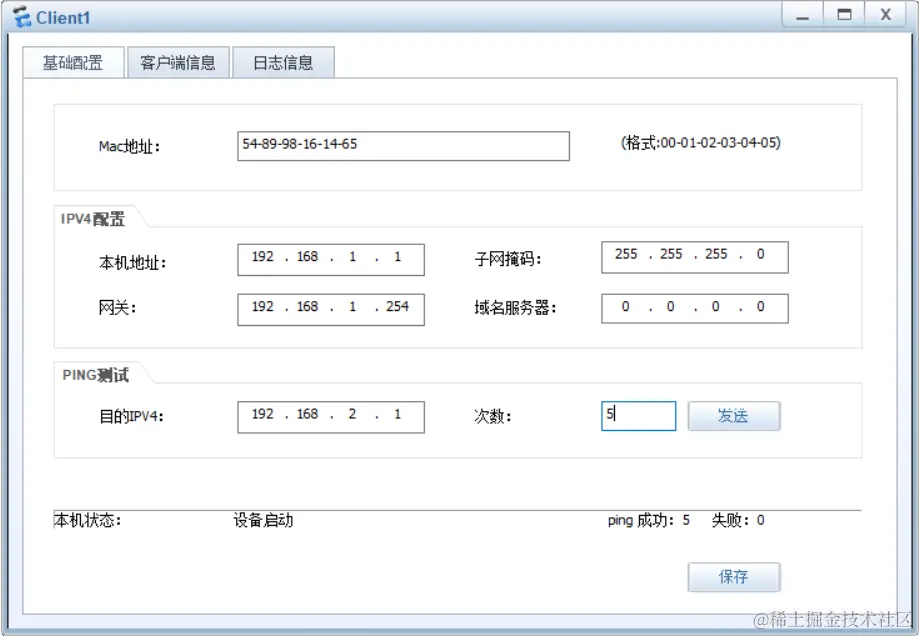

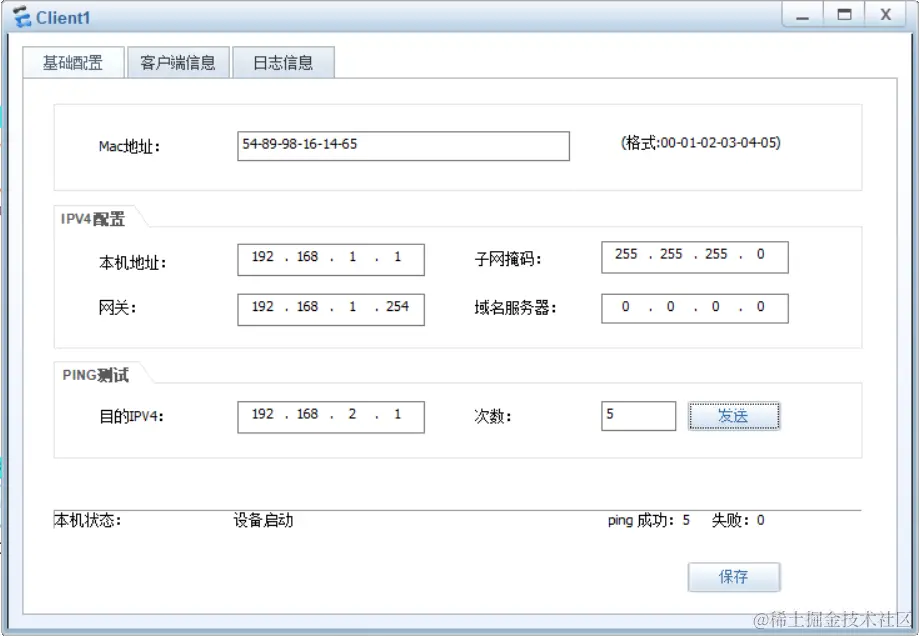

此时可发现客户机1可ping通服务器1

开始ACL的配置

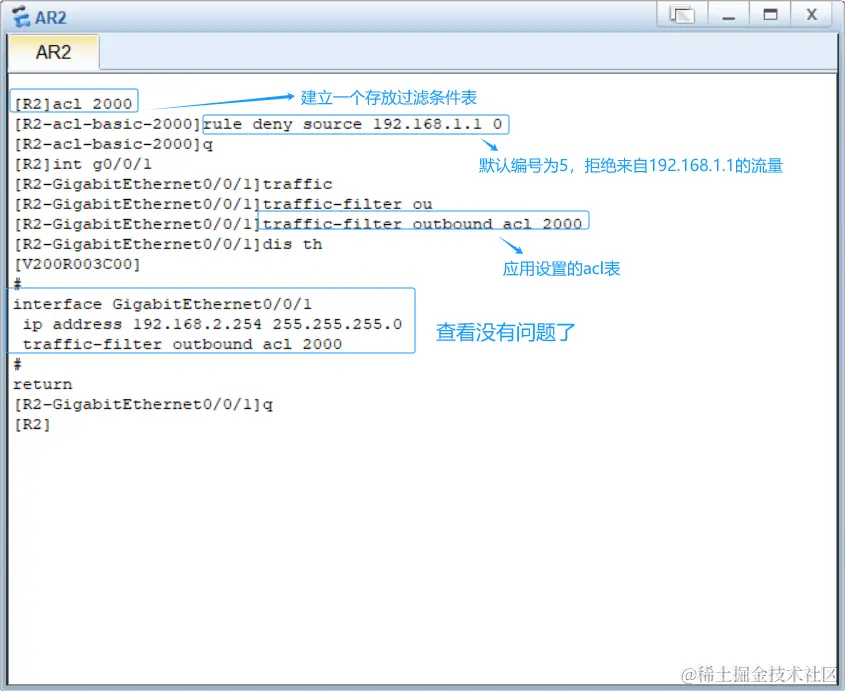

[R2]ac1 2000
[R2-acl-basic-2000lrule deny source 192.168.1.1 0
[R2-acl-basic-2000]q[R2lint g0/0/1
[R2-GigabitEthernet0/0/11traffic
[R2-GigabitEthernet0/0/lltraffic-filter ou
[R2-GigabitEthernet0/0/1]traffic-filter outbound acl 2000
[R2-GigabitEthernet0/0/1ldis th
[V200R003C001
#
interface GigabitEthernet0/0/1
ip address 192.168.2.254 255.255.255.0
traffic-filter outbound acl 2000
return
#
[R2-GigabitEthernet0/0/1]q
