一、VRRP的概述

VRRP（Virtual Router Redundancy Protocol）是一种网络协议，用于提高路由器的可靠性和冗余性。通过使用VRRP，多台路由器可以组成一个虚拟路由器组，其中一台路由器被选举为主路由器（Master），其他路由器则作为备用路由器（Backup）。主路由器负责转发数据流量，而备用路由器则处于热备状态，当主路由器失效时能够立即接管其工作，确保网络的连通性和稳定性。这样可以有效避免单点故障导致的网络中断，可以理解为是一种备胎。

VRRP的原理

通过虚拟手段将两台路由器合并成一台虚拟路由器，用户在访问时，是无感知的。

当一台服务器的性能产生瓶颈时

水平扩展：对原本的服务器进行设备提高，升级设备，提升性能。

水平扩展：增加服务器个数，以量变转化为质变，以多台服务器对外提供服务，可称之为服务器集群。

高性能

高可靠性

基本概述

VRRP能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份。
协议版本: VRRPv2（常用）和VRRPv3:
VRRPv2仅适用于IPv4网络，VRRPv3适用于IPv4和IPv6两种网络。（但是目前用VRRPv2就可以满足了）。

VRRP协议报文:
VRRP只有一种报文:Advertisement报文（通告报文）,也叫心跳线报文;目的IP地址是224.0.0.18（组播地址），协议号是112。

优先级

优先级/缺省值（默认值）为100
若优先级相同时，ip地址，大的为主，小的为备。
优先级范围是0-255，255是最大的优先级
可手动配置的范围是0-254

vrrp基本结构

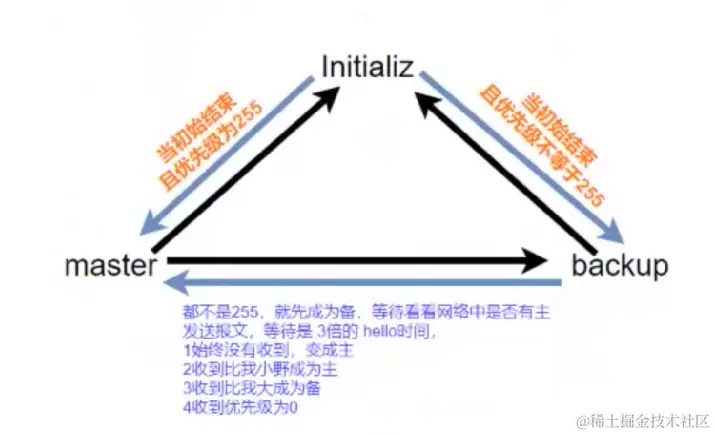

当设备使用vrrp协议，开机结束先看自己优先级是否为255，如果是255立刻称为主，255是最大的优先级，若优先级不等于255时，先成为备，观察是否有比自己大的优先级，发现有就成为备，并且监听待命。

当成为备后当收到比自己大的优先级报文，那么继续做备，一定时间（一般3秒内）未收到报文，那么就成为主； 4.收到优先级为0的报文，代表主要主动退出，做好成为主的准备。

初始状态 lnitializ

主要状态 master

备份状态 backup

VRRP联动功能

利用VRRP的联动功能监视上行接口或链路故障，自降优先级，主动进行主备切换。

实验拓扑

一、如何配置VRRP

配置IP、网关、子网掩码
在路由器上配置端口地址
VRRP配置在端口地址上
配置静态路由

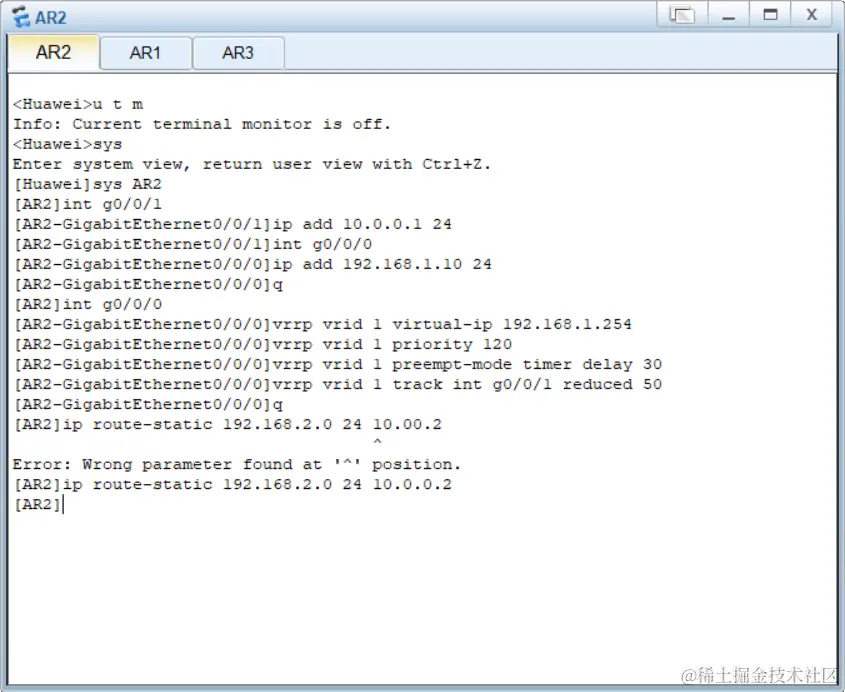

配置好路由器AR2

以R2为例,两个接口的IP地址和子网掩码分别为：192.168.1.10/24和10.0.0.1/24，设置1组和配置虚拟网关，配置优先级，延迟抢占，监听上行端口，并且将非直连网段、子网掩码、下一跳地址添加进路由表中，为AR2添加路由信息。

<Huawei>u t m                                                      //关闭华为提示信息
Info: Current terminal monitor is off.
<Huawei>sys                                                        //切换至系统视图
Enter system view, return user view with Ctrl+2
[Huawei]sys AR2                                                    //重命名
[AR2lint g0/0/1                                                    //进入接口g0/0/1
[AR2-GigabitEthernet0/0/llip add 10.0.0.1 24                       //设置子接口的IP地址
[AR2-GigabitEthernet0/0/1lint g0/0/0                               //进入接口g0/0/0
[AR2-GigabitEthernet0/0/0lip add 192.168.1.10 24                   //设置子接口的IP地址
[AR2-GigabitEthernet0/0/0]q                                        //退出
[AR2]int g0/0/0                                                    //进入接口g0/0/0
[AR2-GigabitEthernet0/0/0]vrrpvrid l virtual-ip 192.168.1.254      //设置1组和配置虚拟网关
[AR2-GigabitEthernet0/0/0]vrrpvrid l priority 120                  //配置优先级为120
[AR2-GigabitEthernet0/0/0]vrrp vrid l preempt-mode timer delay 30  /延迟抢占 延迟 30
[AR2-GigabitEthernet0/0/0]vrrp vrid l track int g0/0/l reduced 50  //监听上行端口
[AR2-GigabitEthernet0/0/0]q

[AR2]ip route-static 192.168.2.0 24 10.0.0.2                       //配置网段为10.0.0.2的路由信息

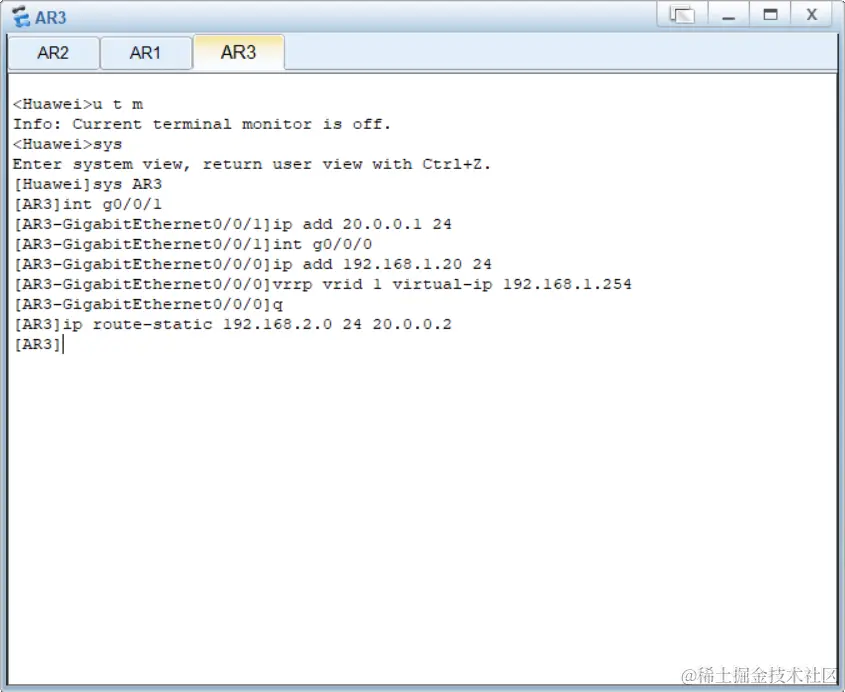

配置好路由器AR3

两个接口的IP地址和子网掩码分别为：192.168.1.20/24和20.0.0.1/24，设置1组和配置虚拟网关，并且将非直连网段、子网掩码、下一跳地址添加进路由表中，为AR3添加路由信息。

<Huawei>u t m                                                 //关闭华为提示信息
Info: Current terminal monitor is off.
<Huawei>sys                                                   //切换至系统视图
Enter system view, return user view with Ctrl+2
[Huawei]sys AR3                                               //重命名
[AR3lint g0/0/1                                               //进入接口g0/0/1
[AR3-GigabitEthernet0/0/llip add 20.0.0.1 24                  //设置子接口的IP地址
[AR3-GigabitEthernet0/0/llint g0/0/0                          //进入接口g0/0/0
[AR3-GigabitEthernet0/0/0lip add 192.168.1.20 24              //设置子接口的IP地址
[AR3-GigabitEthernet0/0/0]vrrp vrid l virtual ip 192.168.1.254//设置1组和配置虚拟网关
[AR3-GigabitEthernet0/0/0]q
[AR3lip route-static 192.168.2.0 24 20.0.0.2                  //配置网段为20.0.0.2的路由信息

配置好路由器AR1

三个接口的IP地址和子网掩码分别为：20.0.0.2/24和10.0.0.1/24以及192.168.2.254/24，将非直连网段、子网掩码、下一跳地址添加进路由表中，为AR3添加路由信息。

<Huawei>u t m                                         //关闭华为提示信息
Info: Current terminal monitor is off.
<Huawei>sys                                          //切换至系统视图
Enter system view, return user view with Ctrl+2.
[Huawei]sys ARI                                      //重命名
[ARllint g0/0/1                                      //进入接口g0/0/1
[ARl-GigabitEthernet0/0/1lip add 10.0.0.2 24         //设置子接口的IP地址
[ARl-GigabitEthernet0/0/1lint g0/0/0                 //进入接口g0/0/0
[ARl-GigabitEthernet0/0/0]ip add 20.0.0.2 24         //设置子接口的IP地址
[ARl-GigabitEthernet0/0/0lint g0/0/2                 //进入接口g0/0/2
[ARl-GigabitEthernet0/0/2lip add 192.168.2.254 24    //设置子接口的IP地址
[ARl-GigabitEthernet0/0/2]q                          //返回上一级
[ARllip route-statie 192.168.1.0 24 10.0.0.1         //配置网段为10.0.0.1的路由信息
[ARl]ip route-static 192.168.1.0 24 10.0.0.1
Error: The route already exists.
[ARllip route-static 192.168.1.0 24 20.0.0.1 preference 70//配置网段为20.0.0.1的路由信息

演示完成...

总结

VRRP是一种路由容错协议，也可以叫做备份路由协议。一个局域网络内的所有主机都设置缺省路由，当网内主机发出的目的地址不在本网段时，报文将被通过缺省路由发往外部路由器，从而实现了主机与外部网络的通信。当缺省路由器down掉（即端口关闭）之后，内部主机将无法与外部通信，如果路由器设置了VRRP时，那么这时，虚拟路由将启用备份路由器，从而实现全网通信。
