m基于深度学习的64QAM调制解调系统频偏估计和补偿算法matlab仿真

1.算法仿真效果

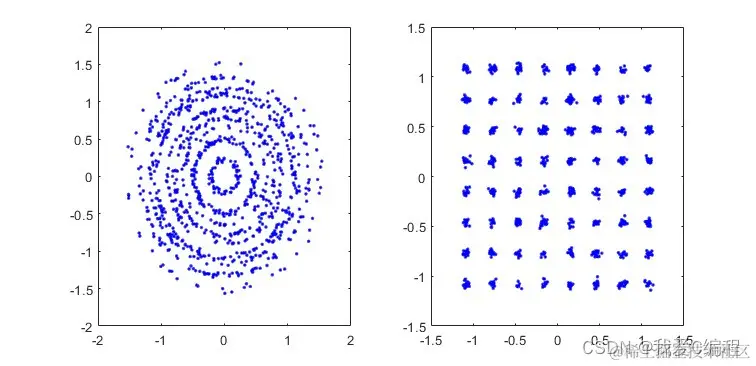

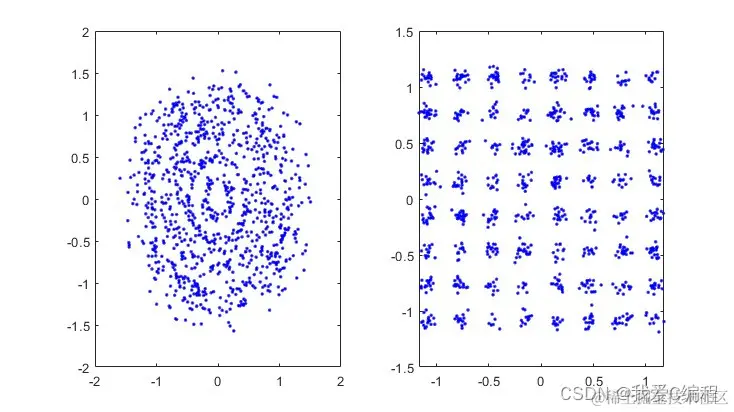

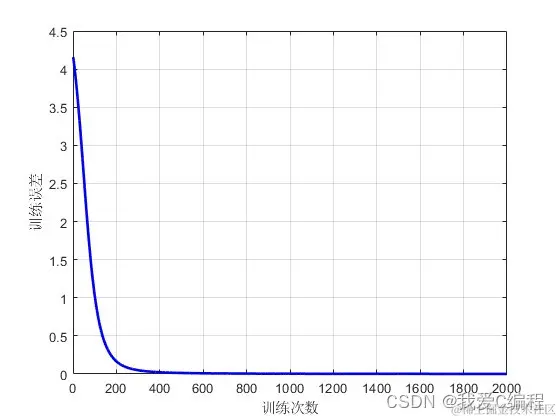

matlab2022a仿真结果如下：

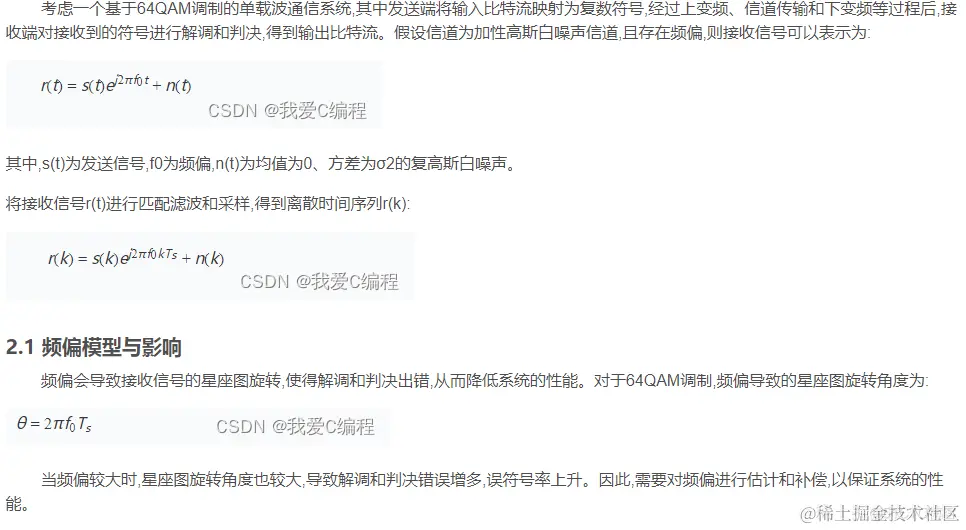

2. 算法涉及理论知识概要





2.2 基于深度学习的频偏估计和补偿算法

       基于深度学习的频偏估计和补偿算法利用深度神经网络来建立接收信号与频偏之间的非线性映射关系,通过训练网络模型来实现频偏的估计和补偿。相比传统方法,该算法具有以下优点:



(1) 不需要导频,节省了频带资源;



(2) 通过训练数据来学习频偏与接收信号之间的复杂关系,具有更强的建模能力和适应性;



(3) 估计补偿过程简单,计算复杂度低,易于硬件实现。



该算法如下：

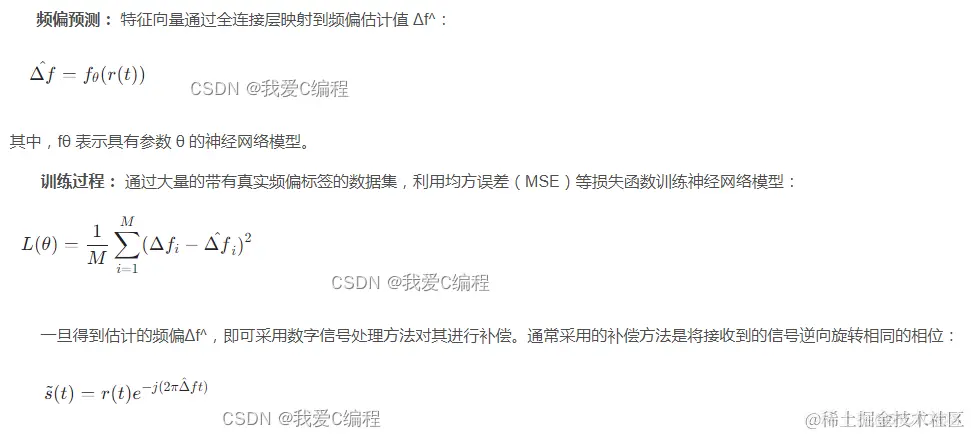

       特征提取： 利用卷积神经网络（CNN）或循环神经网络（RNN）对IQ数据进行特征提取。例如，输入经过滑动窗口处理后的IQ采样序列[r1​(t),r2​(t),...,rN​(t)]，通过多层非线性变换生成高维特征向量。



        基于深度学习的64QAM调制解调系统的频偏估计和补偿算法主要通过构建并训练神经网络模型来实现精确的频偏感知，并结合传统的数字信号处理技术完成补偿，从而提高通信链路的整体性能。



3.MATLAB核心程序 `K            = 6;               %调制阶数

SNR          = [0:2:30];            %信噪比范围0~30

OFFSET       = 6;%频偏范围0~10Hz

LEN          = 6000;

Fs           = 1e4;

t            = [1:LEN/K]/Fs;



for i = 1:length(SNR)

    i

    for j = 1:10

        [i,j]

        %产生信号

        signal                  = round(rand(1,LEN));

        signal_modulated1       = Modulator(signal,K);

        signal_receive1         = awgn(signal_modulated1,SNR(i),'measured');

        signal_receive2         = signal_receive1.exp(sqrt(-1)2piOFFSET*t );





        offset2   = func_phase_est_dnn(signal_receive2);%基于深度学习的相位估计



        RR        = signal_receive2.exp(-sqrt(-1)2pimean2(offset2)*t);

        %加相位补偿

        output    = DeModulator(RR,K);



        msgr      = ones(size(output));

        idx       = find(output<=0);

        msgr(idx) = 0;



        len         = length(find(signal==msgr));

        errrate(i,j)= 1-len/length(signal);

        %没有相位补偿

        output2     = DeModulator(signal_receive2,K);



        msgr2       = ones(size(output2));

        idx2        = find(output2<=0);

        msgr2(idx2) = 0;



        len2      = length(find(signal==msgr2));

        errrate2(i,j)= 1-len2/length(signal);



    end

end

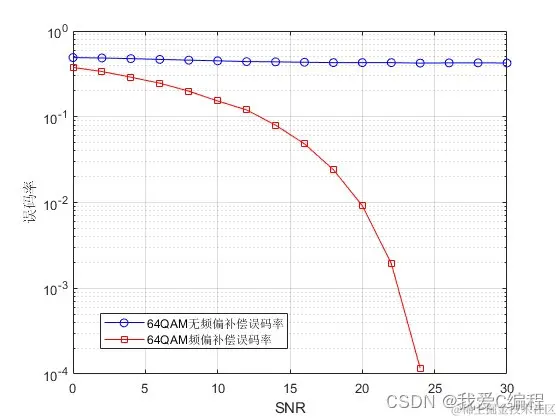

figure;

semilogy(SNR,mean(errrate2,2),'b-o');

hold on

semilogy(SNR,mean(errrate,2),'r-s');

grid on

xlabel('SNR');

ylabel('误码率');

legend('64QAM无频偏补偿误码率','64QAM频偏补偿误码率');`
