STA静态时序分析之Timing Exception

151 阅读4分钟

走近Timing Exception

1. set_false_path

例1.1 Non-functional

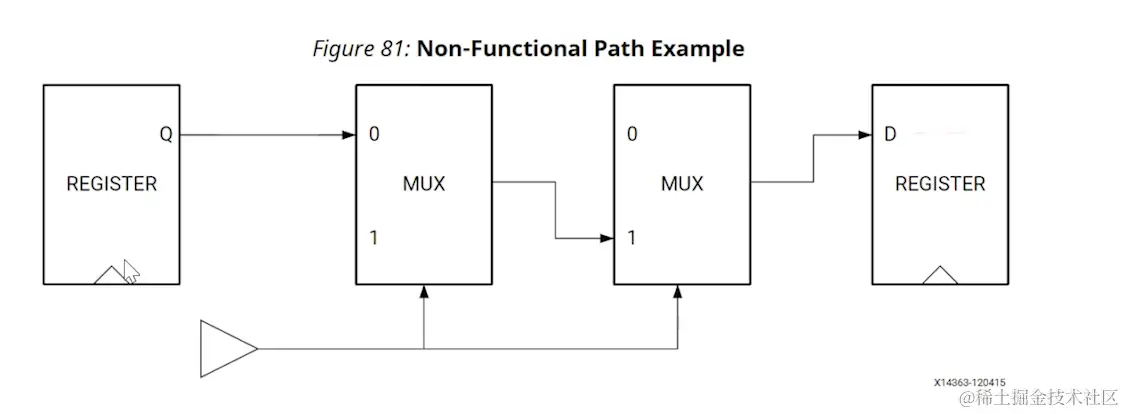

正常情况下,两个触发器间会有一条timing path


但是由于两个MUX的选择信号是一样的,所以实际上不会发生同时经过第一个MUX的0端,和第二个MUX的1端的数据传输

我们可以告诉STA工具,不检查这条路径,给EDA减轻负担:

set_false_path -from [get_pins ff1/C] -to [get_pins ff2/D]

(指名path的from pin 和 to pin即可,也就是timing report中所展示path的source以及destination)

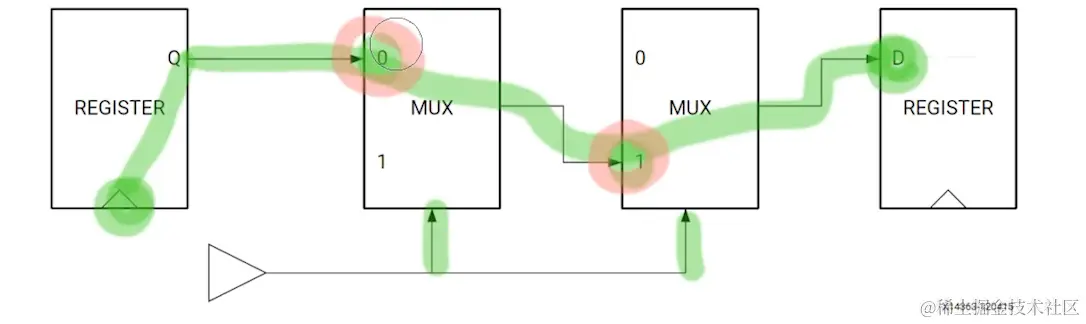

回忆下我们选择false_path掉的原因,本质上是因为先后穿过两个MUX端(下图红圈)的情况实际上不存在


所以还有另外一种更好的写法:

set_false_path -through [get_pins MUX1/A] -through [get_pins MUX2/B]

影响到的path数量更大,但是写了便是对的

例1.2 Cross-clock

想象一下,一条FF-to-FF的path,两个触发器的clock是不同的,即跨时钟域path

由于用户使用了同步器或者其他啥的方法(我不懂),反正用户认为不需要对这条path进行时序检查

单false_path一条,可以直接上例的第一种写法

如果是跨时钟域的全都不想要,可以这样写

set_false_path -from [get_clocks clk1] -to [get_clocks clk2]

这还想去掉clk2到clk1的,还需要再写一条

set_false_path -from [get_clocks clk2] -to [get_clocks clk1]

(-through不支持使用get_clocks)

这与上一个例子使用set_false_path的原因又是不同的,为此,有一种新的约束来处理这种情况:

set_clock_groups -asynchronous -group clk1 -group clk2

一个顶俩,表明对于这种跨时钟域的路径都无需检查了

p.s. 这里使用了-asynchronous来表明跨时钟域的状况,也就是说set_clock_groups还有其他参数,使用场景不仅于此,这里就先不展开啦

例1.3 Protocol-based

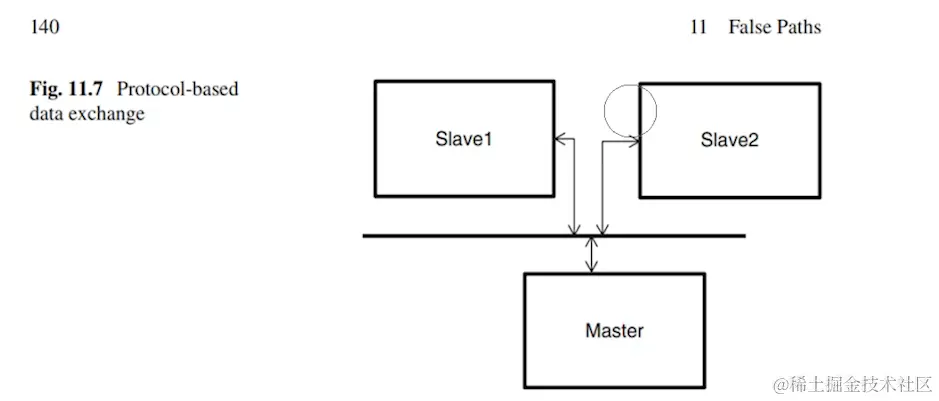

书中提到这样一种情况,基于某种协议,slave和master可以双向传输数据(下图都是双箭头),而slave之间不进行传输。然而实际电路上slave间存在通路,sta会产生slave-to-slave(through master)的例子


例1.4 Combinational loop

这其实并不是set_false_path的应用,但是可以对比着理解,于是同列在此处

上个视频提到过的,这里不再赘述

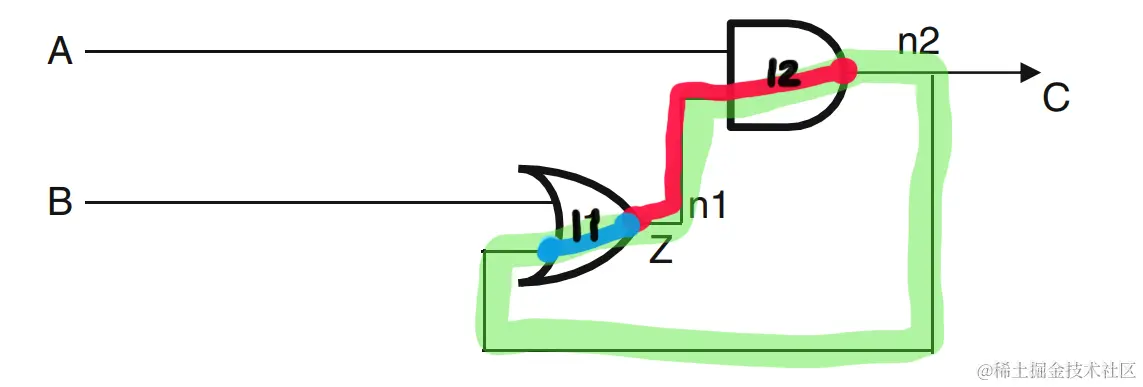

STA工具必须这个loop(绿圈)的任意一条边,才能做分析。

不同的工具做法未必一致,重要的是未必符合用户预期,如果断掉BC路径上的任意一边(红线),会导致BC间没有path


如果用户希望保留BC路径,则需要断掉其余部分的某个边

若不改动器件间的连接关系,仅使用sdc完成,只有一个选择:断掉或门内部的连接(蓝线)

set_disable_timing from IN2 -to Z [get_cells I1]


与set_false_path不同,直接断的破坏力更大

2. set_multicycle_path

例2.1

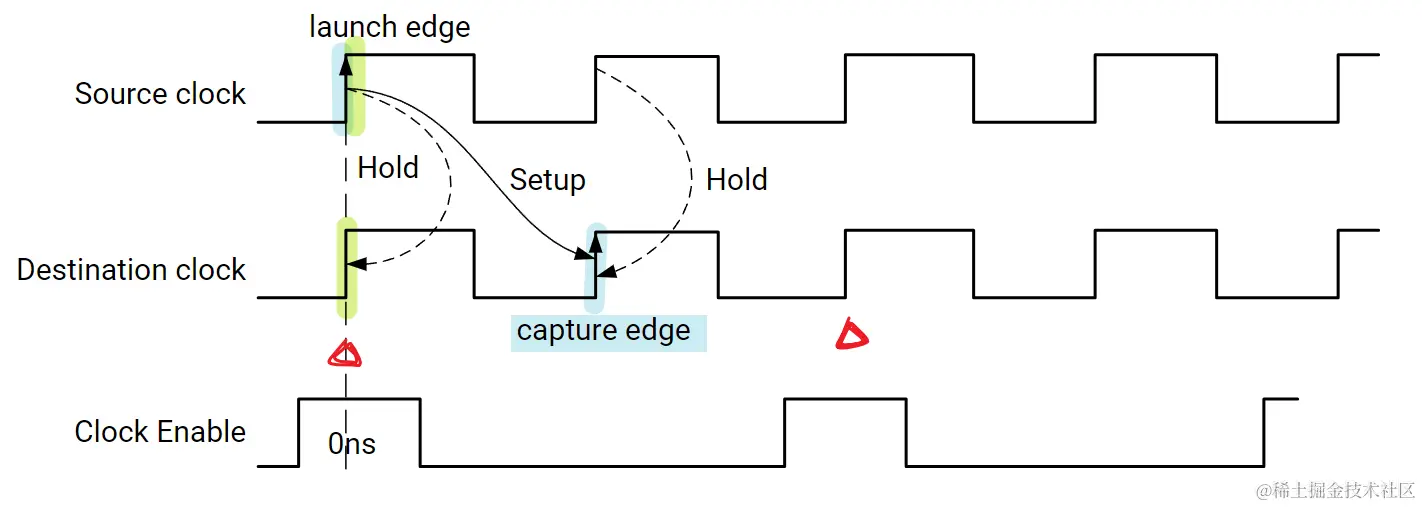

正常情况下,STA工具的setup check会选择的边沿,如下图所示

但是在这个例子中,由于clock enable只在每两个周期为1(红三角标注有效边沿),也就是说launch ff 每两个周期才发送一次数据,capture ff也只需要每两个周期接受一次数据


所以setup check比实际情况要严格(over constrained),hold check与实际相符。用户可以以周期为单位去调整边沿:

set_multicycle_path 2 -from [get_pins ff1/C] -to [get_pins ff2/D] -setup

其中, 2表示每两个周期接收一次数据;-setup可以省略,默认就有这个参数,除非指定-hold

capture edge将会后移一个destination clock的周期(下图从2ns处移动到4ns处)


setup check与实际情况一致啦!

但是,此时hold的capture edge也从0ns移动到了2ns,变得比实际情况更严格了。我们本意只想调整setup,但这条命令的效果是,hold的capture edge会跟着后移 n-1 个 destination clock的周期(n为setup后移周期数)

为什么会有这样的设计?因为将setup 后移只表示destination ff 每两个周期接收一次数据,工具默认你的launch ff没变,仍然是每个周期发送数据。那如果destination ff想要在4ns接收0ns发送的数据,那0ns发送的数据必须Hold到 2ns后,不然接收到的就是2ns时发送的数据了。

我们想要将hold调回去,需要将hold 的 capture edge 前移一个destination clock的周期:

set_multicycle_path 2 -from [get_pins ff1/C] -to [get_pins ff2/D] -hold -end

当source clock和destination clock相同时,-end可以省略。-end的意思是指调整的是capture edge

放松hold,可以前移capture edge(-end),也可以后移launch edge(-start)。指定-hold时,默认是-start,其余默认-end。所以当source clock和destination clock不同时,必须加上-end,hold才能恢复原位。

一句话总结:在原本已经选择好的最严格的边沿的基础上,移动边沿,对slack的影响仅在于此

3. set_max_delay/set_min_delay

明天接着写,累死了
