WindowManager对窗口的操作

zhangxingchao
1,183 阅读6分钟

Android Window体系与绘制流程（含核心图示与源码）

1. Window、WindowManager、WindowManagerService 关系

Window：Android所有界面内容的承载体，View必须挂载在Window上才能显示。
WindowManager：管理Window的API，包括添加、更新、删除等。
WindowManagerService (WMS) ：系统服务，管理所有窗口的层级、生命周期、动画等。

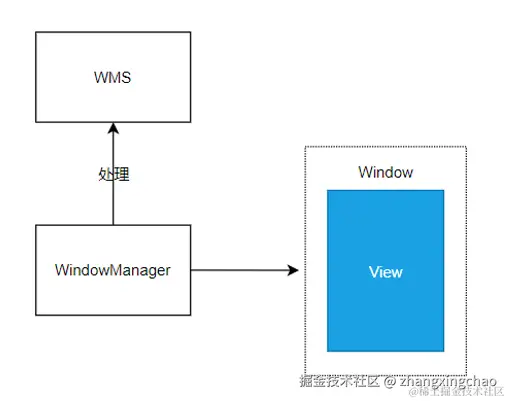

Window/WindowManager/WindowManagerService关系

2. Window 分类与层级

  • Application Window：Activity界面
  • Sub Window：Dialog、PopupWindow等，依附主窗口
  • System Window：输入法、音量条、系统错误等

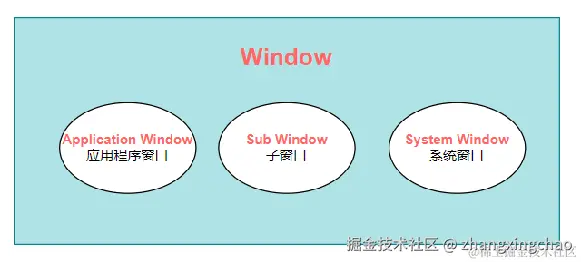

Window类型

TYPE_APPLICATION_STARTING（启动页窗口）：

public static final int TYPE_APPLICATION_STARTING = 3;

窗口层级：

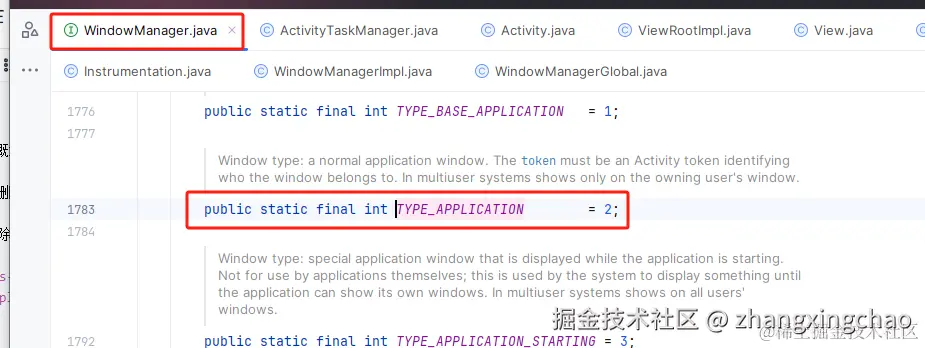

窗口层级图

3. Window 参数与标志

FLAG_NOT_FOCUSABLE = 0x00000008; // 无焦点
FLAG_NOT_TOUCH_MODAL  = 0x00000020; // 只处理自己区域的触摸
FLAG_NOT_TOUCHABLE; // 不接收触摸
FLAG_KEEP_SCREEN_ON; // 屏幕常亮
FLAG_LAYOUT_NO_LIMITS; // 可超屏
FLAG_SHOW_WHEN_LOCKED = 0x00080000; // 锁屏显示

4. 核心类之间关系

  • Activity → PhoneWindow → DecorView
    （DecorView是FrameLayout子类，为View树根节点）

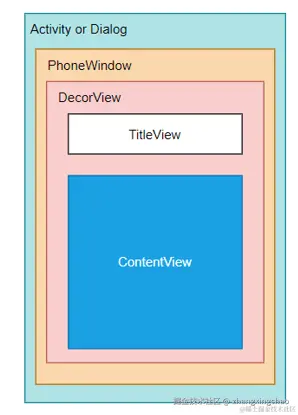

Activity-PhoneWindow-DecorView关系

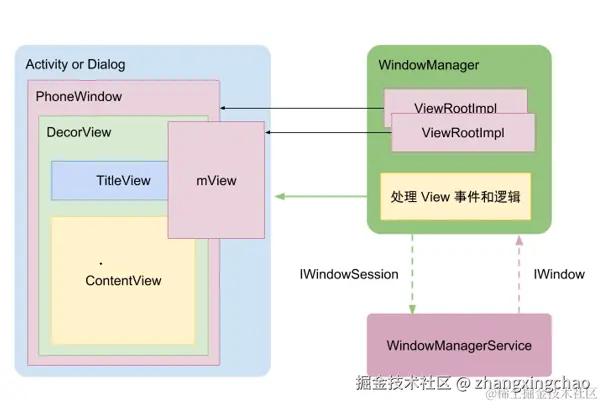

attach-DecorView流程

5. 添加Window和ViewRootImpl结构

5.1 添加流程源码

handleResumeActivity
   --->performResumeActivity
      --->r.activity.performResume
         --->mInstrumentation.callActivityOnResume(this);
   --->wm.addView(decor, l); // 重点
      --->WindowManagerGlobal.addView
         --->root = new ViewRootImpl(view.getContext(), display);
         --->mViews.add(view) // DecorView
         --->mRoots.add(root);// ViewRootImpl
         --->mParams.add(wparams);// WindowlayouParams
         --->root.setView(view, wparams, panelParentView, userId);

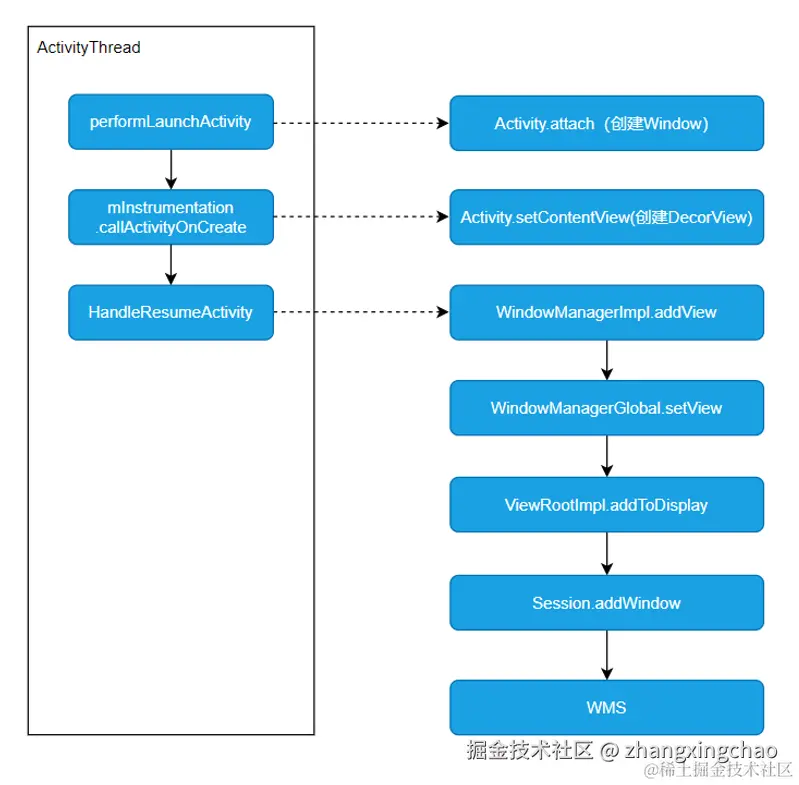

Window添加流程

  • WindowManagerImpl：管理PhoneWindow
  • WindowManagerGlobal：管理全局所有窗口
  • ViewRootImpl：每个窗口（DecorView）独有，负责View树的刷新、输入等

6. ViewRootImpl作用与构造

  • View树的根，管理measure/layout/draw/输入分发/与WMS通信
  • View最终的parent一定是ViewRootImpl
ViewRootImpl {
    mThread = Thread.currentThread();// 默认MainThread
    mDirty = new Rect(); // 脏区
    mAttachInfo = new View.AttachInfo(mWindowSession, ...); // WMS通信Binder
}

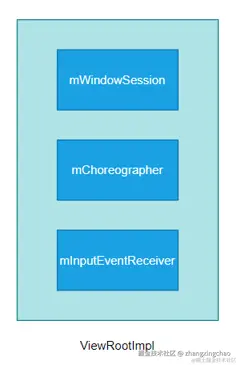

ViewRootImpl结构

7. 绘制主流程

7.1 performTraversals

performTraversals()
   --->windowSizeMayChange |= measureHierarchy(host) // 预测量
   --->relayoutResult = relayoutWindow(params, viewVisibility, insetsPending); // 布局窗口
   --->performMeasure(childWidthMeasureSpec, childHeightMeasureSpec); // 测量
   --->performLayout(lp, mWidth, mHeight); // 布局
   --->performDraw();// 绘制

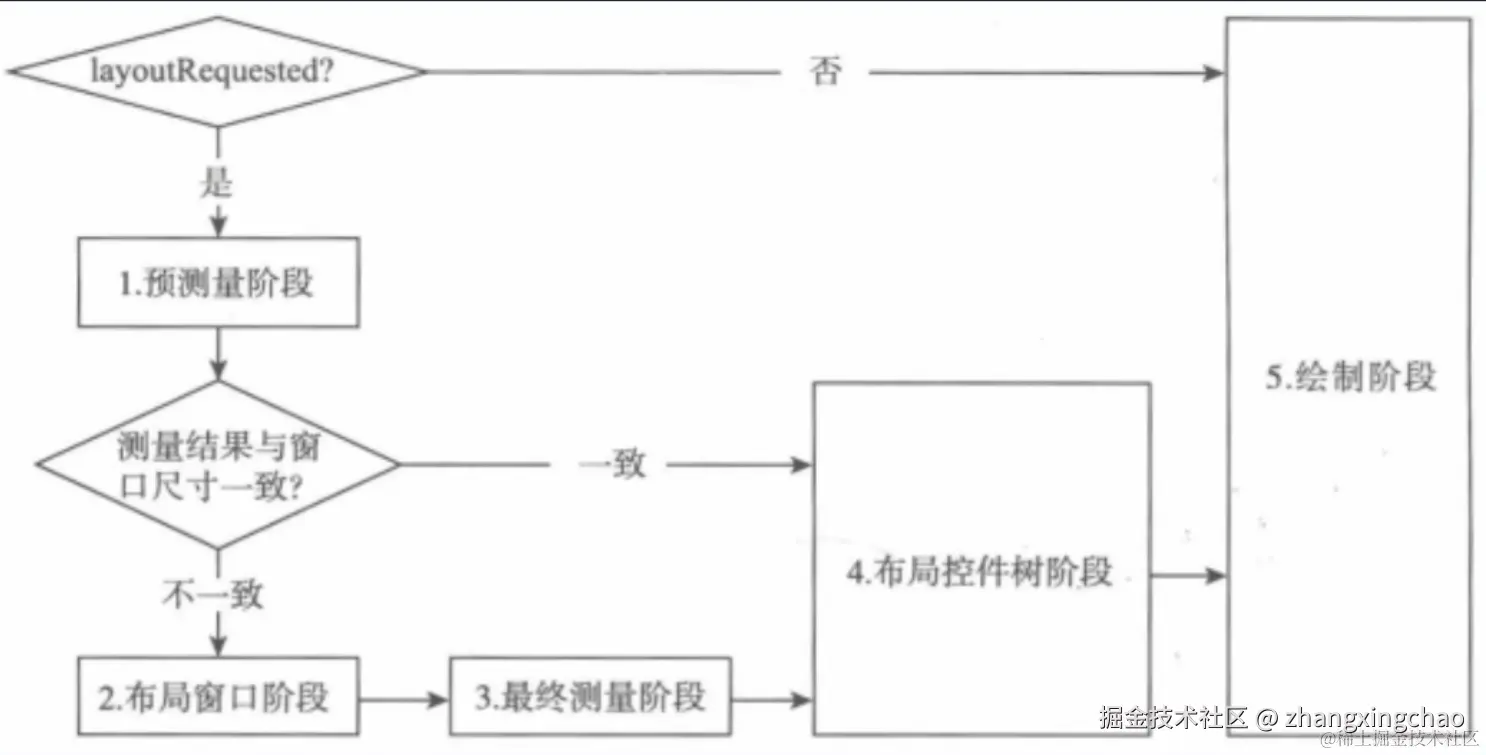

绘制流程图

measureHierarchy预测量流程（最多三次）：

measureHierarchy()  onMeasure最多会执行多少次？
---->第一次测量
---->goodMeasure状态
---->baseSize = (baseSize+desiredWindowWidth)/2; 再测量
---->不满意再测量（最大值）

7.2 performMeasure、onMeasure

performMeasure
   --->View.measure()
      --->onMeasure() // setMeasuredDimension 必须调用，否则抛异常

MeasureSpec格式说明：
高2位模式，低30位size（EXACTLY/UNSPECIFIED/AT_MOST）

8. 子线程UI、刷新与局部重绘

  • requestLayout() /invalidate()等最终都要回到创建ViewRootImpl的线程才可生效

    • 子线程可以创建自己的ViewRootImpl来做窗口级别的UI

  • 局部刷新只会重绘脏区，不会全量重新measure/layout/draw

9. WindowManagerGlobal/窗口更新与刷新

WindowManagerGlobal.updateViewLayout()

public void updateViewLayout(View view, ViewGroup.LayoutParams params) {
    // ...略
    final WindowManager.LayoutParams wparams = (WindowManager.LayoutParams)params;
    view.setLayoutParams(wparams);

    synchronized (mLock) {
        int index = findViewLocked(view, true);
        ViewRootImpl root = mRoots.get(index);
        mParams.remove(index);
        mParams.add(index, wparams);
        root.setLayoutParams(wparams, false);
    }
}

触发ViewRootImpl.scheduleTraversals()

10. 刷新流程与同步栅栏机制

void scheduleTraversals() {
    if (!mTraversalScheduled) {
        mTraversalScheduled = true;
        // 发出同步栅栏
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
        // 注册vsync，等待下一帧
        mChoreographer.postCallback(
                Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
    }
}

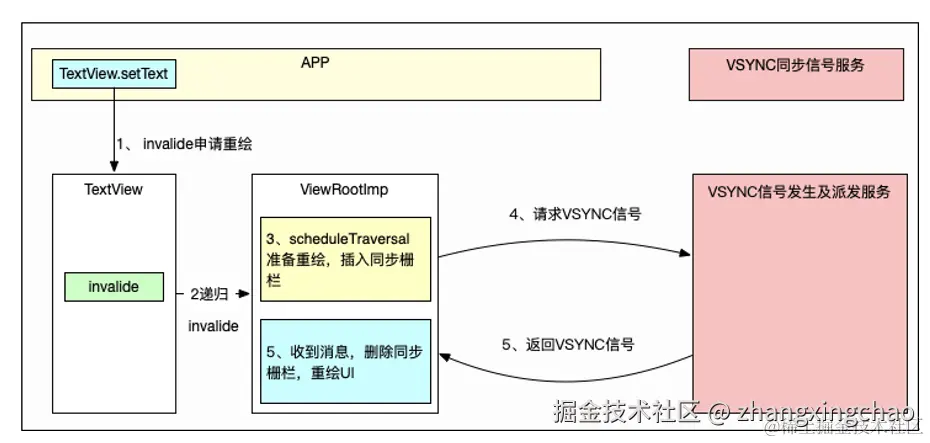

刷新流程示意

11. SurfaceFlinger渲染原理

  • SurfaceFlinger (SF)
    系统服务，所有App和系统窗口的最终渲染/合成者

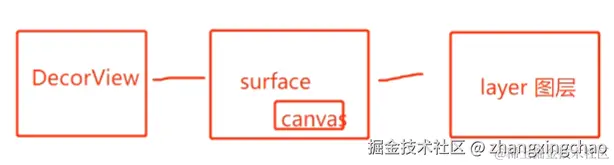

SF架构

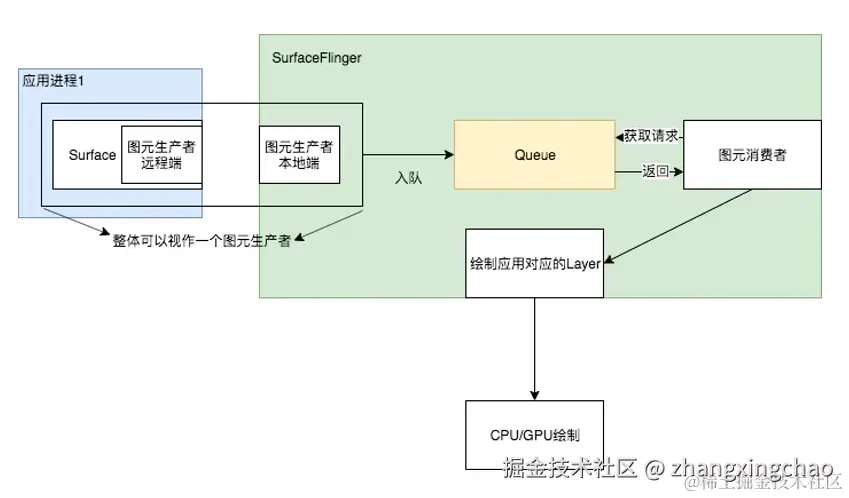

生产者-消费者架构

  • 应用进程产生Canvas（Surface），SF合成并交给显示。

12. 事件分发

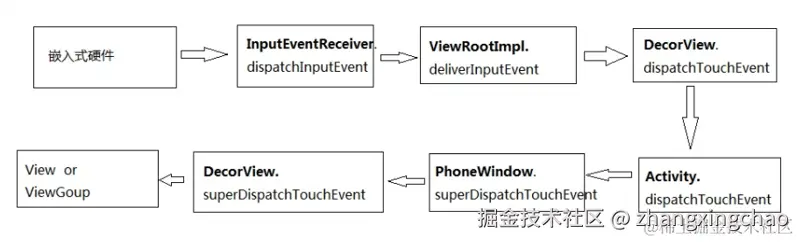

事件分发链路

13. 面试常问问题解答

  • 连续两次setTextView会重绘几次？为什么60FPS？

    • 合并为一次重绘。60FPS由VSYNC每16.6ms驱动，只有有脏区才会刷新。

  • Activity/Window/View区别？

    • Activity负责生命周期，Window承载View，View为最终显示单元。

  • onResume时能否拿到宽高？

    • 第一次onResume时不行，只有在Window真正attach、DecorView添加后才能measure。
    • handleResumeActivity→makeVisible→addView→setView→requestLayout后View树measure。

  • ViewGroup为何不执行onDraw？

    • 因为ViewGroup默认有PFLAG_SKIP_DRAW，只有dispatchDraw而不会走onDraw。

学后检测

一、单选题

1. DecorView是在Activity生命周期的哪个阶段被添加到Window上的？
A. onCreate之前
B. onStart之后
C. onResume之后
D. onPause之前

答案：C
解析：

  • DecorView是在Activity的onResume流程结束后，通过Activity.makeVisible()调用，最终走到WindowManager.addView()才被真正添加到Window上的。
  • 相关源码：handleResumeActivity和makeVisible()。

2. 下列关于WindowManagerGlobal的说法，正确的是？
A. 每个Activity各自维护一份
B. 每个Window对应一个WindowManagerGlobal
C. 进程唯一，负责管理所有窗口的View、Root等
D. 只有系统窗口才用到WindowManagerGlobal

答案：C
解析：

  • WindowManagerGlobal是进程级的单例，管理当前进程所有View、ViewRootImpl、LayoutParams等。Activity、Dialog等都共用同一个WindowManagerGlobal实例。

3. 下列哪个flag会导致Window无法获得输入焦点？
A. FLAG_NOT_TOUCH_MODAL
B. FLAG_KEEP_SCREEN_ON
C. FLAG_NOT_FOCUSABLE
D. FLAG_SHOW_WHEN_LOCKED

答案：C
解析：

  • FLAG_NOT_FOCUSABLE使Window不能获得输入焦点（常用于悬浮窗等）。
  • 其他选项控制的是Touch/亮屏/显示于锁屏等。

二、多选题

4. 关于ViewRootImpl，下列哪些说法是正确的？
A. 一个Window通常有一个ViewRootImpl对应
B. 负责触发View树的measure/layout/draw
C. 负责与WMS跨进程通信
D. 可以在子线程创建，但生产环境绝大多数在主线程

答案：A、B、C、D
解析：

  • 四项都正确。少数场景下（如自定义线程+Looper.prepare()）可在子线程创建ViewRootImpl并独立刷新。

5. 下列哪些属于System Window类型？
A. Activity主窗口
B. 输入法窗口
C. Dialog窗口
D. 系统音量条窗口

答案：B、D
解析：

  • B和D是系统窗口（如TYPE_INPUT_METHOD、TYPE_SYSTEM_ALERT等）。
  • Activity主窗口、Dialog属于Application Window或Sub Window。

三、判断题

6. ViewGroup默认不会回调onDraw()方法。
答案：正确
解析：

  • ViewGroup的onDraw默认不会被调用，除非手动清除PFLAG_SKIP_DRAW。

7. 连续两次setText()会导致两次UI重绘。
答案：错误
解析：

  • Android UI刷新基于VSYNC信号，每帧只处理一次刷新，多次invalidate合并到下一帧。

8. SurfaceFlinger负责所有应用的最终图像合成和显示。
答案：正确
解析：

  • SurfaceFlinger是Android系统服务，合成各应用Surface，统一输出到屏幕。

9. 可以在Activity的onResume()方法内获取根View（DecorView）的准确宽高。
答案：错误
解析：

  • DecorView是在onResume结束后才被addView，measure/layout流程尚未走完，需在onGlobalLayout回调中获取。

四、简答题

10. 简述Window、WindowManager和WMS的关系和区别。
答案与解析：

  • Window：抽象的窗口对象（如PhoneWindow），是View显示的载体。
  • WindowManager：负责管理Window的添加、更新和删除，是应用与系统服务的桥梁。
  • WMS（WindowManagerService） ：系统进程服务，真正管理窗口的层级、显示、输入等。
  • 三者协作：APP通过WindowManager请求操作→WindowManager转发到WMS→WMS统一管理窗口→ViewRootImpl负责View的绘制和刷新。

11. 为什么连续两次setText只会触发一次UI重绘？Android系统如何保证刷新节奏？
答案与解析：

  • Android UI刷新基于VSYNC机制，每16.6ms最多绘制一帧，多次setText/invalidate只设置标志位，等下一帧VSYNC到来时批量处理。
  • scheduleTraversals→performTraversals只会被调度一次，避免冗余重绘，提高性能。

12. ViewRootImpl的作用是什么？
答案与解析：

  • ViewRootImpl是连接View层和Window系统的桥梁，负责View树的measure、layout、draw，UI刷新、输入事件派发、窗口添加/更新、与WMS通信等核心任务，是View绘制流程的真正调度者。

五、源码填空题

13. 整个View树的measure、layout和draw流程统一由_______方法调度。
答案：performTraversals()
解析：

  • ViewRootImpl.performTraversals()负责整个刷新流程。

14. WindowManagerGlobal.updateViewLayout()会找到DecorView对应的_______对象，然后触发setLayoutParams参数更新和刷新。
答案：ViewRootImpl
解析：

  • updateViewLayout会找到DecorView的ViewRootImpl，更新LayoutParams并scheduleTraversals。
