Flutter 绘制原理

Flutter中和绘制相关的对象有三个，分别是Canvas、Layer 和 Scene：

• Canvas：封装了Flutter Skia各种绘制指令，比如画线、画圆、画矩形等指令。
• Layer：分为容器类和绘制类两种；暂时可以理解为是绘制产物的载体，比如调用 Canvas 的绘制 API 后，相应的绘制产物被保存在 PictureLayer.picture 对象中。
• Scene：屏幕上将要要显示的元素。在上屏前，需要将Layer中保存的绘制产物关联到 Scene 上。

Flutter 绘制流程：

1. 构建一个 Canvas，用于绘制；同时还需要创建一个绘制指令记录器，因为绘制指令最终是要传递给 Skia 的，而 Canvas 可能会连续发起多条绘制指令，指令记录器用于收集 Canvas 在一段时间内所有的绘制指令，因此Canvas 构造函数第一个参数必须传递一个 PictureRecorder 实例。
2. Canvas 绘制完成后，通过 PictureRecorder 获取绘制产物，然后将其保存在 Layer 中。
3. 构建 Scene 对象，将 layer 的绘制产物和 Scene 关联起来。
4. 上屏；调用window.render API 将Scene上的绘制产物发送给GPU。

通过一个实例来演示整个绘制流程：

void main() {
  //1.创建绘制记录器和Canvas
  PictureRecorder recorder = PictureRecorder();
  Canvas canvas = Canvas(recorder);
  //2.在指定位置区域绘制。
  var rect = Rect.fromLTWH(30, 200, 300,300 );
  drawChessboard(canvas,rect); //画棋盘
  drawPieces(canvas,rect);//画棋子
  //3.创建layer，将绘制的产物保存在layer中
  var pictureLayer = PictureLayer(rect);
  //recorder.endRecording()获取绘制产物。
  pictureLayer.picture = recorder.endRecording();
  var rootLayer = OffsetLayer();
  rootLayer.append(pictureLayer);
  //4.上屏，将绘制的内容显示在屏幕上。
  final SceneBuilder builder = SceneBuilder();
  final Scene scene = rootLayer.buildScene(builder);
  window.render(scene);
}

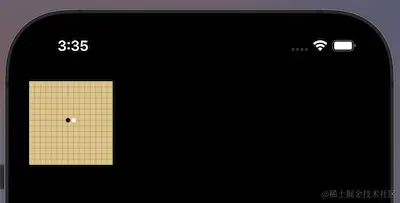

示例图：

PictureLayer 的绘制产物是 Picture，关于 Picture 有两点需要阐明：

1. Picture 实际上是一系列的图形绘制操作指令，这一点可以参考 Picture 类源码的注释。
2. Picture 要显示在屏幕上，必然会经过光栅化，随后Flutter会将光栅化后的位图信息缓存起来，也就是说同一个 Picture 对象，其绘制指令只会执行一次，执行完成后绘制的位图就会被缓存起来。

综合以上两点，可以看到 PictureLayer 的“绘制产物”一开始是一些列“绘图指令”，当第一次绘制完成后，位图信息就会被缓存，绘制指令也就不会再被执行了，所以这时“绘制产物”就是位图了。

Canvas绘制的位图转图片

既然 Picture 中保存的是绘制产物，那么它也应该能提供一个方法能将绘制产物导出，实际上，Picture有一个toImage方法，可以根据指定的大小导出Image。

//将图片导出为Uint8List
final Image image = await pictureLayer.picture.toImage();
final ByteData? byteData = await image.toByteData(format: ImageByteFormat.png);
final Uint8List pngBytes = byteData!.buffer.asUint8List();
print(pngBytes);
