TransformAPI + ASM实现自动插桩

zhangxingchao
1,390 阅读6分钟

Android Build 插桩原理：Transform 与 ASM

一、Transform 概述

Transform是 Android Gradle Plugin 提供的一套开放 API，允许开发者在class → dex流程之间，对字节码做自定义修改——典型场景就是字节码插桩（如自动埋点、性能检测、热修复）。

  • Transform作用阶段

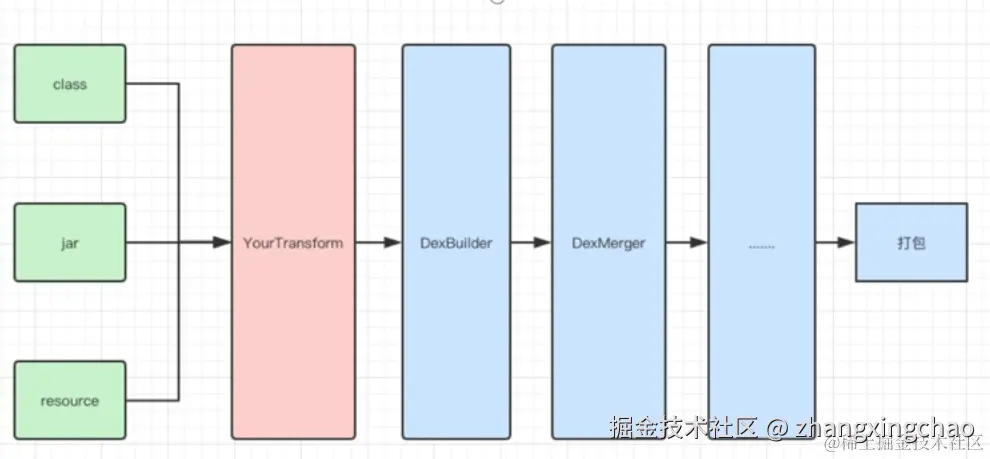

    transform流程
    图中resource是指Java资源（如properties/xml），不是Android的res目录。

  • 资源/jar/class流经Transform过程

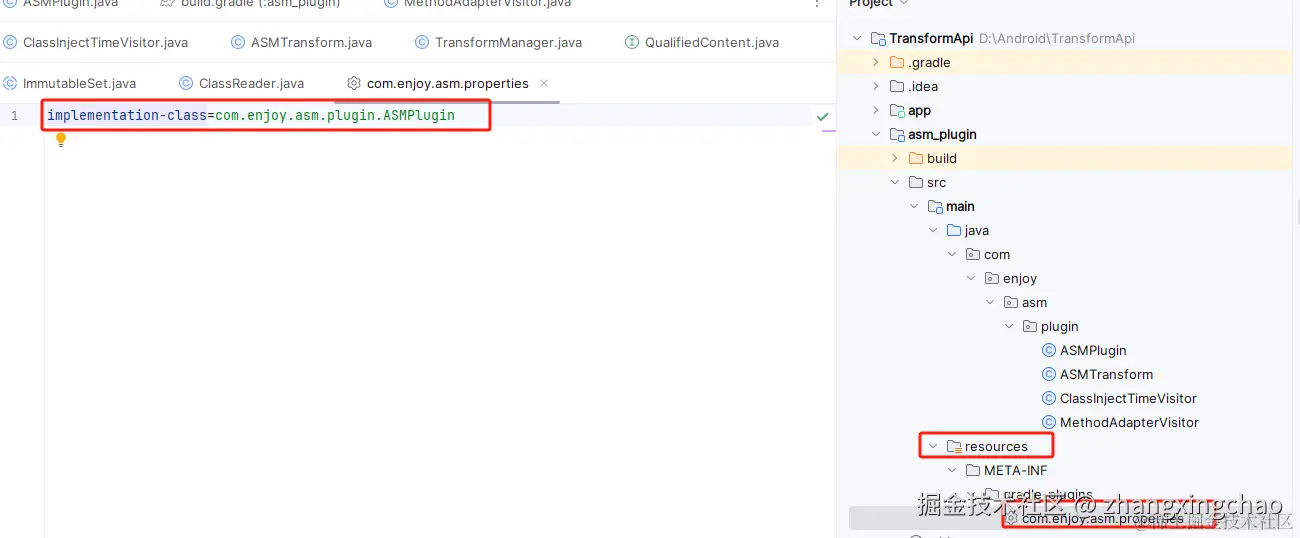

    transform中间数据流
    配置文件和代码一起打包进jar。

  • Transform的日志表现：

    :app:transformClassesWithTestForDebug
    • transform固定，Test是当前Transform的名字，ForDebug表明构建类型。

二、Transform执行流程 & 代码示例

1. 流程细节

  • Transform会按顺序处理所有输入（class/jar）
  • 支持增量构建（isIncremental），也支持每次全量执行
  • 可以单独处理本地源码、三方库、依赖

Transform处理流程：

@Override
void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException {
    TransformOutputProvider outputProvider = transformInvocation.outputProvider
    outputProvider.deleteAll() // 清理旧产物
    def inputs = transformInvocation.inputs
    inputs.each {
        // jarInputs：三方依赖与aar/jar产物
        it.jarInputs.each {
            println (it.status) // 新增/变更/删除
        }
        // directoryInputs：本地class
        it.directoryInputs.each {
            it.changedFiles.entrySet().each {
                println(it.key.name + it.value.name()) // 类名+变更类型
            }
        }
    }
}
  • isIncremental=false 时，每次全量处理

目录关系示意：

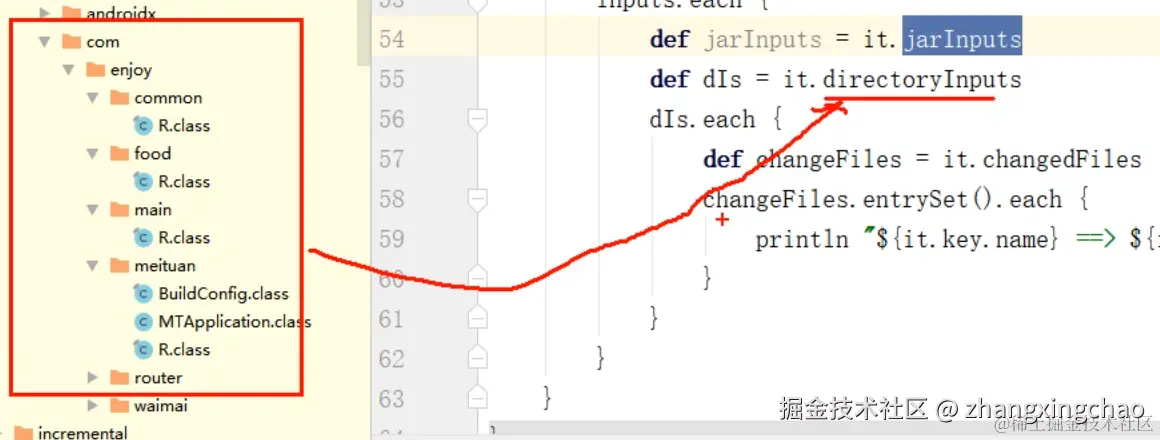

目录关系

2. Transform自定义代码核心（精简版）

class ASMTransform extends Transform {
    @Override public String getName() { return "asm"; }
    @Override public Set<QualifiedContent.ContentType> getInputTypes() { return TransformManager.CONTENT_CLASS; }
    @Override public Set<? super QualifiedContent.Scope> getScopes() { return TransformManager.SCOPE_FULL_PROJECT; }
    @Override public boolean isIncremental() { return false; }

    @Override
    public void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException {
        TransformOutputProvider outputProvider = transformInvocation.getOutputProvider();
        outputProvider.deleteAll(); // 非增量构建全量清理
        for (TransformInput input : transformInvocation.getInputs()) {
            // 1. 处理源码目录
            for (DirectoryInput dirInput : input.getDirectoryInputs()) {
                File src = dirInput.getFile();
                File dest = outputProvider.getContentLocation(
                    dirInput.getName(), dirInput.getContentTypes(), dirInput.getScopes(), Format.DIRECTORY
                );
                processInject(src, dest);
            }
            // 2. 处理依赖jar
            for (JarInput jarInput : input.getJarInputs()) {
                File src = jarInput.getFile();
                File dest = outputProvider.getContentLocation(
                    jarInput.getName(), jarInput.getContentTypes(), jarInput.getScopes(), Format.JAR
                );
                FileUtils.copyFile(src, dest);
            }
        }
    }

    // ASM插桩逻辑封装到此方法
    private void processInject(File src, File dest) throws IOException {
        // 递归src下所有class文件
        for (File file : FileUtils.getAllFiles(src)) {
            FileInputStream fis = new FileInputStream(file);
            ClassReader cr = new ClassReader(fis);
            ClassWriter cw = new ClassWriter(ClassWriter.COMPUTE_FRAMES);
            cr.accept(new ClassInjectTimeVisitor(cw, file.getName()), ClassReader.EXPAND_FRAMES);
            byte[] newClassBytes = cw.toByteArray();
            // 写入目标目录
            String fullClassPath = file.getAbsolutePath().replace(src.getAbsolutePath(), "");
            File outFile = new File(dest, fullClassPath);
            FileUtils.mkdirs(outFile.getParentFile());
            FileOutputStream fos = new FileOutputStream(outFile);
            fos.write(newClassBytes);
            fos.close();
        }
    }
}

三、ASM 字节码插桩

1. 基本原理

ASM 是什么？

  • Java字节码级操作框架，支持直接生成、修改class文件，不依赖源代码

流程图：

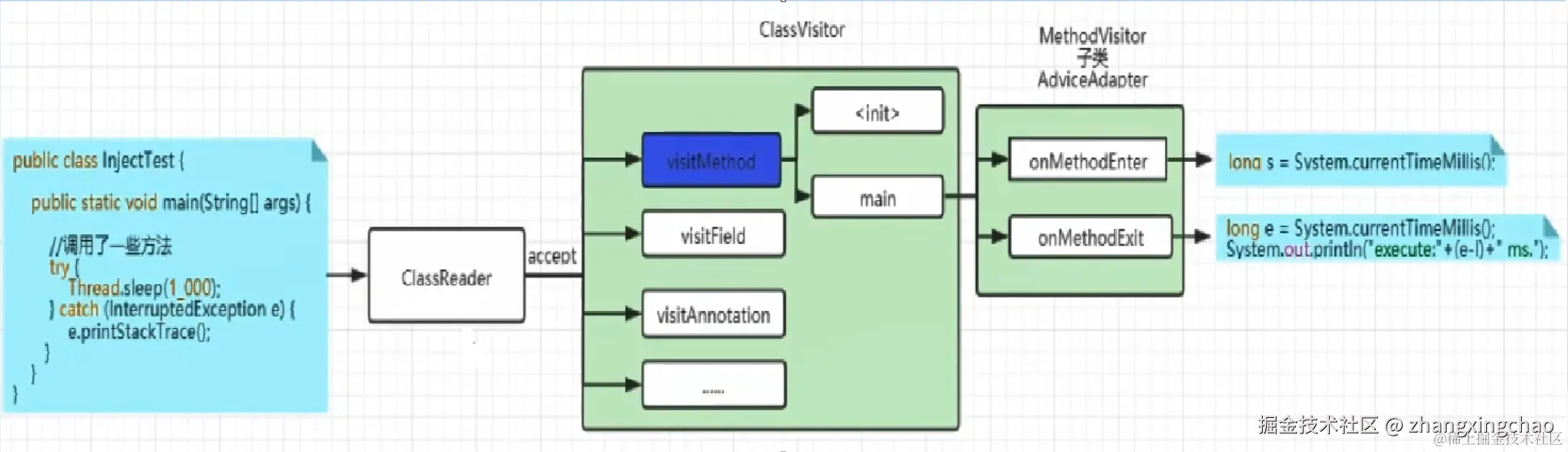

ASM插桩流程

关键类说明：

  • ClassReader：读取class字节码
  • ClassVisitor：访问class结构（可递归到方法/字段等）
  • MethodVisitor：访问/修改方法体
  • ClassWriter：输出字节码

应用场景：
如在所有@ASMTest标记的方法自动插入代码，统计方法耗时。

2. 例子：自动埋点

原始代码

@ASMTest
public static void main(String[] var0) throws InterruptedException {
    Thread.sleep(1000L);
}

插桩后

@ASMTest
public static void main(String[] var0) throws InterruptedException {
    long var1 = System.currentTimeMillis();
    Thread.sleep(1000L);
    long var3 = System.currentTimeMillis();
    System.out.println("execute:" + (var3 - var1));
}

3. 方法签名知识

字节码指令表

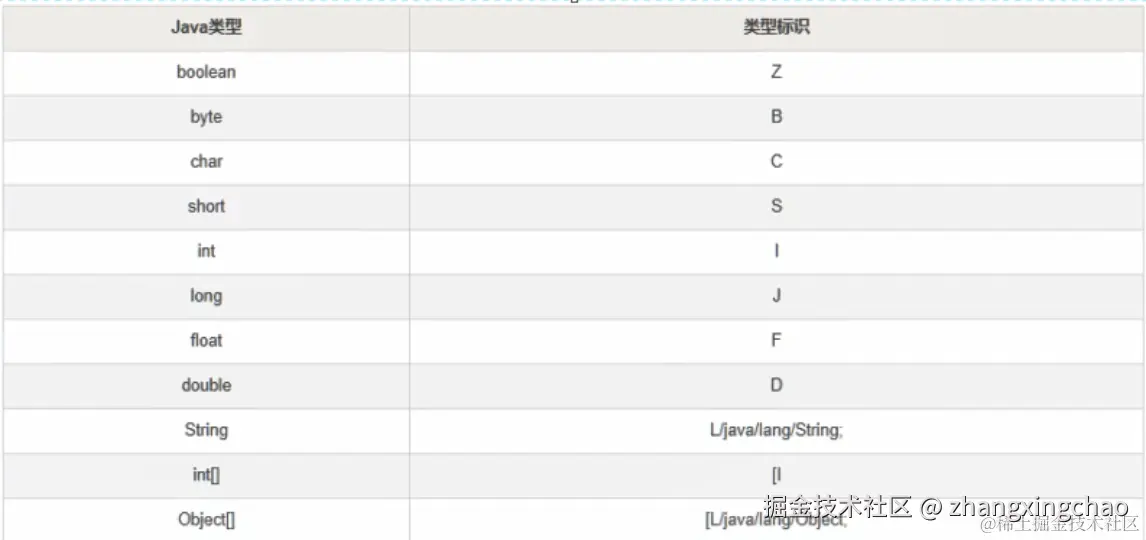

签名表

  • 如INVOKESTATIC java/lang/System.currentTimeMillis ()J

  • 字节码调用例子：

    invokeStatic(Type.getType("Ljava/lang/System;"), new Method("currentTimeMillis", "()J"));

四、Transform + ASM 插桩全流程

  1. 编写ASM ClassVisitor/MethodVisitor实现插桩

  2. 自定义Transform：遍历所有class/jar，对class文件做ASM插桩，jar直接copy

  3. 将Transform注册为Gradle插件

    public class ASMPlugin implements Plugin<Project> {
    @Override
    public void apply(Project project) {
        BaseExtension android = project.getExtensions().getByType(BaseExtension.class);
        android.registerTransform(new ASMTransform());
    }
}

  4. Gradle build时自动执行transform任务，完成插桩和构建

五、实用注意点 & 前瞻性建议

  • 插桩Transform建议只处理自己代码（PROJECT_ONLY），三方库高风险
  • 非增量构建适合初学/调试，生产应做增量优化
  • 大型项目需关注build性能与class/jar混合情况
  • Android官方新构建体系（如AGP 8.x）对Transform兼容性已不再保证，未来建议关注新API/替代方案（如AGP Instrumentation API）

六、参考资料

测试源码：github.com/xingchaozha…

学后检测

一、单选题

  1. Transform的主要作用是什么？

    A. 运行时动态修改APK内容
    B. 在class到dex转换前，对字节码或资源做自定义处理
    C. 管理Android资源ID分配
    D. 控制APK签名和加固流程

    答案：B

    解析：
    Transform本质就是插在class→dex转换前的编译期钩子，用于修改class、jar或Java资源。

  1. 在Transform的transform()实现中，哪一项最能区分本地代码和三方依赖？

    A. input.jarInputs
    B. input.directoryInputs
    C. outputProvider
    D. transformInvocation.context

    答案：B

    解析：
    directoryInputs专指本地（本module）编译产物class文件，jarInputs指三方依赖的jar/aar等。

  1. ASM插桩时，如果你想“进入每个方法体的最前面插入一行代码”，你应该扩展哪个类？

    A. ClassLoader
    B. MethodVisitor
    C. FieldVisitor
    D. FileVisitor

    答案：B

    解析：
    MethodVisitor可hook每个方法体，实现插入/修改/删除指令。

  1. Transform机制下，增量构建的优点主要是？

    A. 插桩逻辑更加准确
    B. 兼容所有第三方库
    C. 明显提升大型项目的编译速度
    D. 编译出的APK体积更小

    答案：C

    解析：
    增量构建只处理变动class，大幅提升大型工程的build速度。

二、多选题

  1. 关于自定义Transform的功能，下列说法哪些正确？

    A. 可以处理Java资源文件（如properties、配置xml）
    B. 可以全量处理所有class，也可以只处理增量变动class
    C. 可以实现自定义代码插桩、埋点、热修复等
    D. 只能在debug包启用，release包不能用

    答案：A、B、C

    解析：
    Transform对资源/class/jar都有处理能力；支持全量和增量构建；用途极广。release包也可用。

  1. 使用ASM做方法耗时统计插桩，可能遇到哪些实际问题？

    A. 对Kotlin和Java编译产物都可插桩
    B. 方法体极短/内联优化后，插桩效果可能消失
    C. 插桩过多可能影响性能和包体积
    D. 插桩对混淆、签名无影响

    答案：A、B、C

    解析：
    D错误，插桩后class会影响混淆和签名，混淆表和调试要特别注意。

三、判断题

  1. Transform机制只支持修改自己代码，不能操作三方依赖的jar包。 （ ）

    答案：错

    解析：
    通过jarInputs可以处理三方依赖（但实际很少直接这样用，容易踩坑）。

  1. ASM插桩只会影响方法本身的字节码，不影响方法签名。 （ ）

    答案：对

    解析：
    ASM通常只改方法体指令，不改方法声明/签名。

  1. Transform和ASM是Android官方文档推荐的“长期插桩解决方案”，未来不会废弃。 （ ）

    答案：错

    解析：
    AGP 7.0+已不推荐Transform，后续更倾向新的Instrumentation API。

四、简答题

  1. 简述Transform的核心运行流程，以及在编译期字节码插桩中的角色。

    参考答案：
    Transform插入在class→dex阶段，可拿到所有class/jar资源，允许自定义修改/插桩。开发者实现Transform类，覆盖transform()方法，遍历输入的class文件，通过ASM等工具修改字节码，写回输出目录。最终这些插桩后的class会被后续流程打包进APK。

  1. 请列举ASM插桩在实际项目中的典型应用场景，并简要说明潜在风险。

    参考答案：

    • 场景：自动埋点、性能监控、方法耗时统计、热修复、自动日志注入等。
    • 风险：与混淆/签名冲突，兼容性差异，插桩过度可能导致包体积和性能异常，Android新版构建体系可能不再兼容。

五、编程题

请写出一个ASM插桩的伪代码流程：对所有包含@ASMTest注解的方法，在方法体开头插入一行打印日志的字节码。

public class MyMethodVisitor extends MethodVisitor {
    private boolean needInject = false;

    public MyMethodVisitor(int api, MethodVisitor mv, boolean needInject) {
        super(api, mv);
        this.needInject = needInject;
    }

    @Override
    public void visitCode() {
        super.visitCode();
        if (needInject) {
            // 插入打印指令
            mv.visitFieldInsn(GETSTATIC, "java/lang/System", "out", "Ljava/io/PrintStream;");
            mv.visitLdcInsn("ASMTest method start!");
            mv.visitMethodInsn(INVOKEVIRTUAL, "java/io/PrintStream", "println", "(Ljava/lang/String;)V", false);
        }
    }
}

解析：

  • 需结合ClassVisitor遍历方法，检测@ASMTest注解，构造MethodVisitor传递needInject标志。
  • visitCode方法在方法体开始时调用，插入打印指令即可。
