creator中spine换肤纹理比例不一致导致的问题

xu__yanfeng
662 阅读5分钟

bug源自一个很奇葩的需求，使用spine atlas进行换肤

正常来说，atals里面存在一个大小一模一样的相同纹理用来进行换肤


但是项目中因为各种原因，竟然出现了要换肤的atlas纹理的尺寸不一致

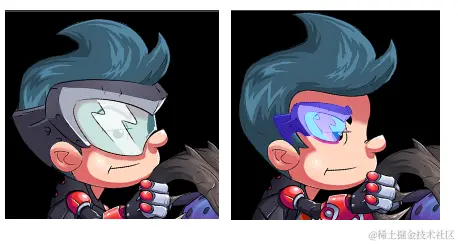

所以就导致换肤后出现，替换的地方纹理发生了缩小，没有和原始尺寸保持一致


测试例制作

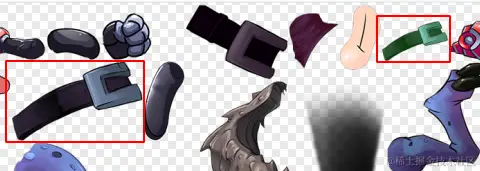

制作测试例也非常简单，spine在导出纹理时，支持对纹理进行缩放


同时我开发了一个小工具，可以对spine atlas进行拆图，这样我就拿到了缩放后的散图文件，当然你也可以通过其他工具对散图进行缩放，只要能拿到缩放比例的散图文件即可。

问题排查

最开始我怀疑是uv的问题，后来仔细思考后，应该是xy顶点导致的，因为uv错误一般的表现是纹理发生错乱，这里很明显没有发生错乱，仅仅是大小有问题。

这里需要对creator引擎渲染spine的逻辑比较清楚，不了解的可以参考之前的文章。

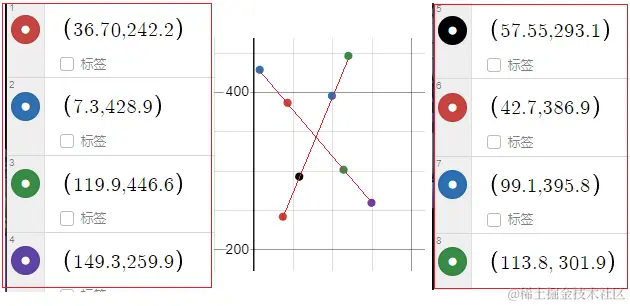

我尝试打印了计算后的顶点数据（x,y,u,v,color）的xy，发现


果然是x,y的位置计算出现了缩放，查看计算x,y的逻辑


var x = bone.worldX, y = bone.worldY;
var a = bone.a, b = bone.b,  // 坐标x
    c = bone.c, d = bone.d;  // 坐标y
var offsetX = 0, offsetY = 0;
offsetX = vertexOffset[RegionAttachment.OX1];
offsetY = vertexOffset[RegionAttachment.OY1];
worldVertices[offset]     = offsetX * a + offsetY * b + x; // x
worldVertices[offset + 1] = offsetX * c + offsetY * d + y; // y

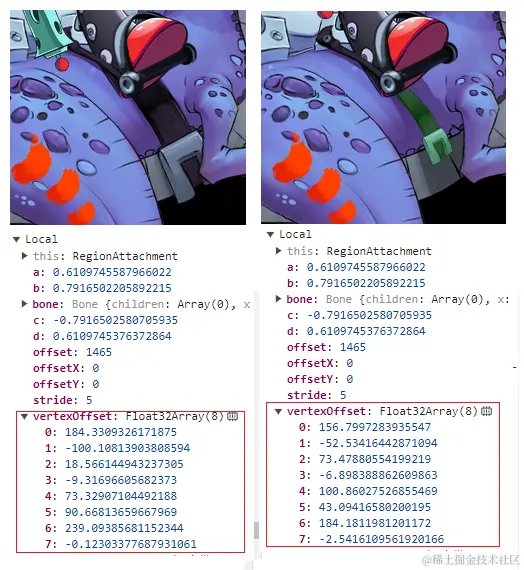

仔细对比了堆栈变量，发现this.offset不一致，感觉可能是这里的问题。


又追查了下this.offset的逻辑来源


RegionAttachment.prototype.updateOffset = function () {
    // 一般来说，scaleX是1不会变化，底层也没有暴露接口，originalWidth是带透明度的尺寸
    var regionScaleX = this.width / this.region.originalWidth * this.scaleX;
    var regionScaleY = this.height / this.region.originalHeight * this.scaleY;
    // 中心点的偏移
    var localX = -this.width / 2 * this.scaleX + this.region.offsetX * regionScaleX;
    var localY = -this.height / 2 * this.scaleY + this.region.offsetY * regionScaleY;
    // region.width是剔除透明度后的尺寸
    var localX2 = localX + this.region.width * regionScaleX;
    var localY2 = localY + this.region.height * regionScaleY;

    var radians = this.rotation * Math.PI / 180;
    var cos = Math.cos(radians);
    var sin = Math.sin(radians);
    var localXCos = localX * cos + this.x;
    var localXSin = localX * sin;
    var localYCos = localY * cos + this.y;
    var localYSin = localY * sin;
    var localX2Cos = localX2 * cos + this.x;
    var localX2Sin = localX2 * sin;
    var localY2Cos = localY2 * cos + this.y;
    var localY2Sin = localY2 * sin;
    var offset = this.offset;
    offset[RegionAttachment.OX1] = localXCos - localYSin;
    offset[RegionAttachment.OY1] = localYCos + localXSin;
    offset[RegionAttachment.OX2] = localXCos - localY2Sin;
    offset[RegionAttachment.OY2] = localY2Cos + localXSin;
    offset[RegionAttachment.OX3] = localX2Cos - localY2Sin;
    offset[RegionAttachment.OY3] = localY2Cos + localX2Sin;
    offset[RegionAttachment.OX4] = localX2Cos - localYSin;
    offset[RegionAttachment.OY4] = localYCos + localX2Sin;
};

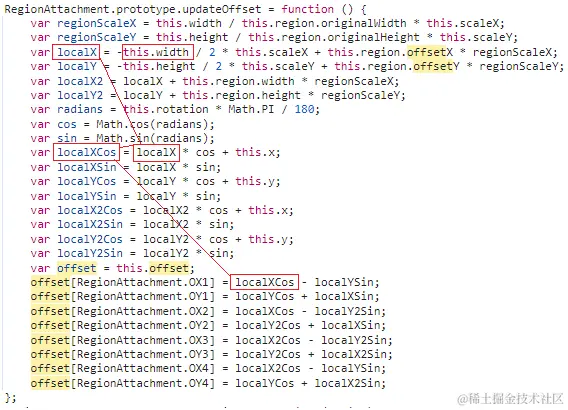

发现最后是和this.width有关系，刚好和我的实现关联上了

const tex2d: cc.Texture2D = frame.getTexture();
const { x, y, width, height } = frame.getRect(); // 宽高等于frame的原因导致的
this.width = width; // 屏蔽掉就正常了
this.height = height;// // 屏蔽掉就正常了
// width, height属性只在Region的计算中使用到了，Mesh没有使用

看了下MeshAttachMent的代码，好像没有关于this.offset的逻辑，实际测试的过程中发现MeshAttachment并没有受影响

其实关于localX的计算，我看的并不是非常清楚，只是直觉告诉我可能问题出现width身上，尝试后果然发现问题修复了。

spine atals 方案

replace1
  rotate: true
  xy: 426, 3
  size: 36, 40   # size是经过裁切过透明度，可以不一致
  orig: 225, 291 # origin一定要一致
  offset: 28, 24
  index: -1
replace2
  rotate: false
  xy: 402, 168
  size: 100, 153 # size是经过裁切过透明度，可以不一致
  orig: 225, 291 # origin一定要一致
  offset: 22, 23
  index: -1

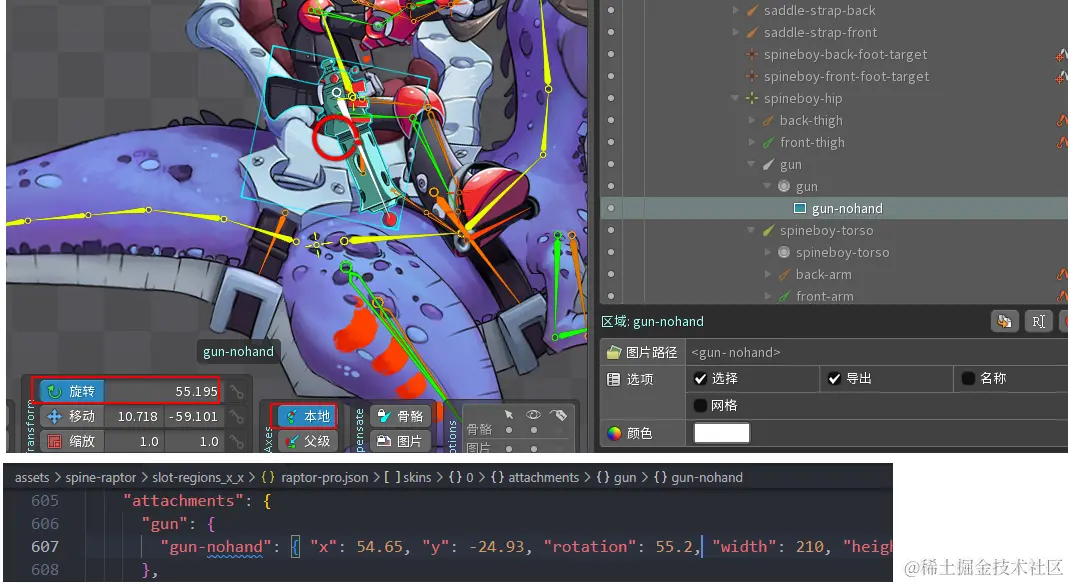

rotaion的细节


这个情况旋转是和配置文件对应的

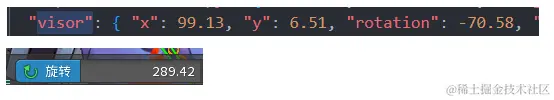

289.42-360=-70.58这个旋转，在spine编辑器中和配置文件中显示的不一样，存在一个转换关系

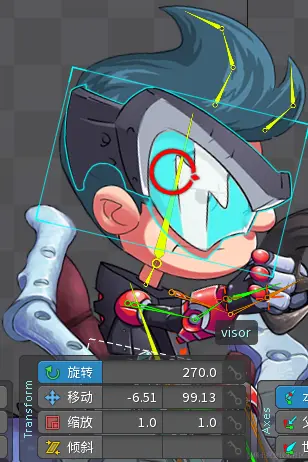

因为骨骼有旋转，visor旋转为0时对不上，所以还需要再旋转一下。

offset转换

spine里面atlas的offset的含义

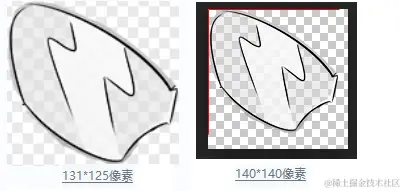

我扩大像素后，将原图靠近左上角


spine裁切透明像素输出前后的差异


可以得出结论，这个offset就是裁切像素后，相对于左下角的偏移。

plist也会对透明像素进行裁切处理

<dict>
    <key>frame</key>
    <string>{{2,2},{132,126}}</string>
    <key>offset</key>
    <string>{-4,7}</string> // 没明白这个参数的具体含义
    <key>rotated</key>
    <false/>
    <key>sourceColorRect</key>
    <string>{{0,0},{132,126}}</string>// 裁切透明度后的尺寸
    <key>sourceSize</key>
    <string>{140,140}</string> // 带透明度的原始大小
</dict>

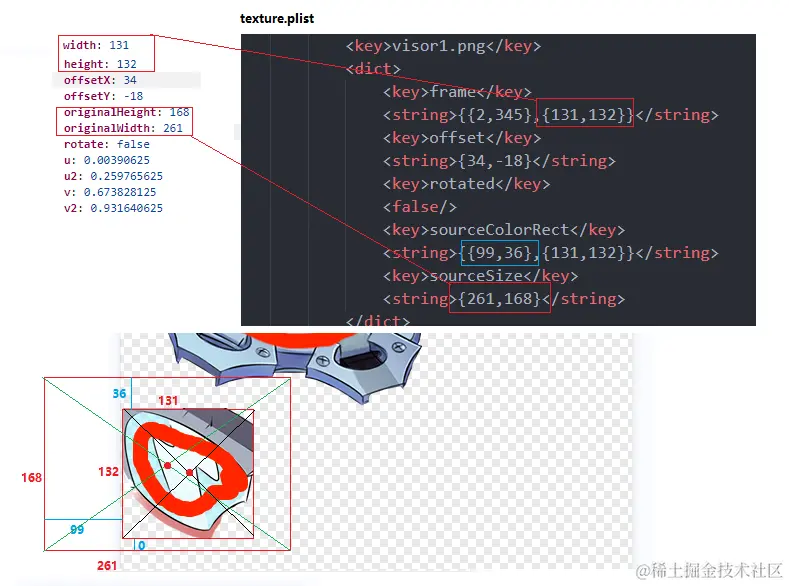

关于plist裁切透明像素后，计算偏移的问题


offset(34,-18)的含义，就是 trim后的图原点和原来的图原点的偏移量，也就是上图中的2个中心点偏移量。

  • 34 = (131/2+99) - 261/2
  • 18 = (132/2+36) - 168/2坐标系问题，-18是以左下角为原点
offsetY= (trimHeight/2 + top) - sourceHeight/2
offsetY= (trimHeight- sourceHeight)/2 + top
换算成左下角
offsetY = (sourceHeight- trimHeight)/2 - top
top = (sourceHeight- trimHeight)/2 - offsetY
距离坐下角的Y
target= sourceHeight - (top + trimHeight)

官方对这个字段的解释spriteOffset

当我把这个带透明像素的图片放到spine，输出结果是


和{99,36}对上了，不过是反向的36(0)

扩展问题

至此这个问题得到了彻底的修复，同时还发现另外一个问题，使用plist/spriteFrame尺寸不一样进行换肤也会存在同样的问题，同样mesh也不存在这个问题，原因同上。


c++适配

c++引擎在实现的时候也需要注意这个问题，主题逻辑和js engine非常类似，可以直接套用，RegionAttachment的width/height属性不能和SpriteFrame同步，不然也会出现类似的问题。
