子网划分

背景

• 需要对网络进行子网划分，实现不同部门属于不同网络。

原理

概述

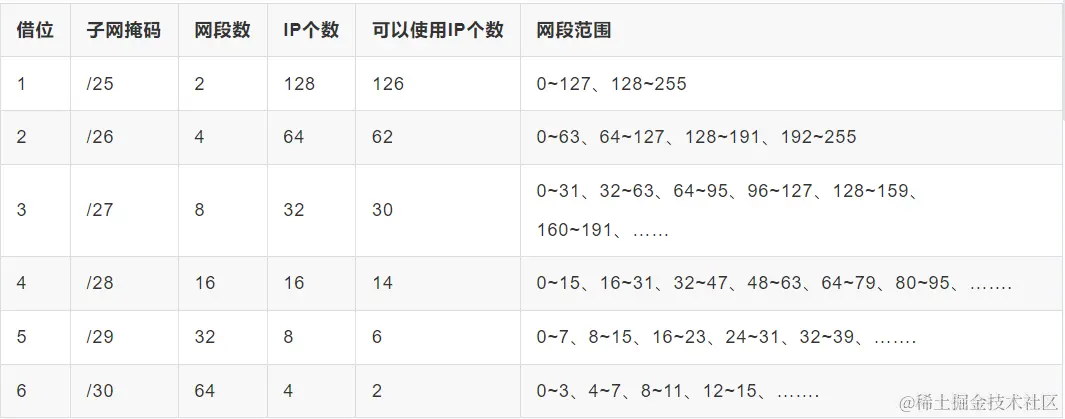

• 借主机位做网络位，实现子网划分

案例

• 192.168.102.0/24,为5个教室的主机分配IP，每个教室属于不同网络

1. 1100 0000.1010 1000.0110 0110.0000 0000
2. 1111 1111.1111 1111.1111 1111.1110 0000
3. 1111 1111.1111 1111.1111 1111.0000 0000

练习

• 192.168.100.0/24，为4个部门所用，每个部门主机数最多不超过50台;

1. A部门:192.168.100.0/26~192.168.100.63/26
2. B部门:192.168.100.64/26~192.168.100.127/26
3. C部门:192.168.100.128/26~192.168.100.191/26
4. D部门:192.168.100.192/26~192.168.100.255/26

• 销售部100台、咨询部25台、技术部50台、财务部12台;

1. 销售部:192.168.100.0/25~192.168.100.127/25
2. 技术部:192.168.100.128/26~192.168.100.191/26
3. 咨询部:192.168.100.192/27~192.168.100.223/27
4. 财务部:192.168.100.224/28~192.168.100.239/28

• 192.168.10.0/24，5个部门，财务部4台、技术部20台、销售部70台、人事部10台、市场部40台;

1. 销售部:192.168.10.0/25~192.168.10.127/25
2. 市场部:192.168.10.128/26~192.168.10.191/26
3. 技术部:192.168.10.192/27~191.168.10.223/27
4. 人事部:191.168.10.224/28~191.168.10.239/28
5. 财务部:191.168.10.240/29~191.168.10.247/29

• 某企业有五个部门和一组服务器，技术部8人，销售部50人，市场部21人，财务部3人，客服部12人，服务器10台，计划销售部招聘10人，服务器增加10台，现企业有一个C类网段192.168.181.0/24，根据每个部门一个单独网段的原则进行子网划分，请写出各部门IP地址范围

1. 销售部:192.168.181.0/26~192.168.181.63/26
2. 市场部:192.168.181.64/27~192.168.181.95/27
3. 服务器:192.168.181.96/27~192.168.181.127/27
4. 客服部:192.168.181.128/28~192.168.181.143/28
5. 技术部:192.168.181.144/28~192.168.181.159/28
6. 财务部:192.168.181.160/29~192.168.181.167/29

子网汇总

概述

• 将多个子网汇聚为一个大网段;
• 实现:找出子网相同的网络地址部分作为汇总后的网络地址，其余部分置为0作为汇总后主机部分;

案例

• 192.168.1.0/24、192.168.3.0/24、192.168.5.0/24、192.168.8.0/24

1. 1100 0000.1010 1000.0000 0001.0000 0000
2. 1100 0000.1010 1000.0000 0011.0000 0000
3. 1100 0000.1010 1000.0000 0101.0000 0000
4. 1100 0000.1010 1000.0000 1000.0000 0000
5. 1100 0000.1010 1000.0000 0000.0000 0000 192.168.0.0/20

• 192.168.20.0/24、192.168.21.0/24、192.168.22.0/24、192.168.23.0/24

1. 1100 0000.1010 1000.0001 0100.0000 0000
2. 1100 0000.1010 1000.0001 0101.0000 0000
3. 1100 0000.1010 1000.0001 0110.0000 0000
4. 1100 0000.1010 1000.0001 0111.0000 0000
5. 1100 0000.1010 1000.0001 0100.0000 0000 192.168.20.0/22
