磁盘阵列(RAID) 详解

371 阅读13分钟

说起磁盘阵列,可能会很多人都很疑惑,磁盘阵列是什么?它的作用是什么?它是拿来干什么呢?可能许多问题会出现,许多用户可能并不知道它的用处在哪儿,但可能它就已经生活在你的四周了,比如在一些网络附加储设备中,或者存储区域网中,它的使用尤为重要。下面德迅云安全来为大家解答,磁盘阵列的作用。

什么叫磁盘阵列?

磁盘阵列(英语:Redundant Arrays of Independent Disks,简称:RAID)是由很多价格较便宜的磁盘,组合成一个容量巨大的磁盘组,利用个别磁盘提供数据所产生加成效果提升整个磁盘系统效能。利用这项技术,将数据切割成许多区段,分别存放在各个硬盘上,有“独立磁盘构成的具有冗余能力的阵列”之意。

利用虚拟化存储技术把多个硬盘组合起来,成为一个或多个硬盘阵列组,目的为提升性能或数据冗余,或是两者同时提升。

在运作中,取决于RAID 层级不同,数据会以多种模式分散于各个硬盘,RAID 层级的命名会以 RAID 开头并带数字,例如:RAID 0、RAID 1、RAID 5、RAID 6、RAID 7、RAID 01、RAID 10、RAID 50、RAID 60。

每种等级都有其理论上的优缺点,不同的等级在两个目标间获取平衡,分别是增加数据可靠性以及增加存储器(群)读写性能。

简单来说,RAID把多个硬盘组合成为一个逻辑硬盘,因此,操作系统只会把它当作一个实体硬盘。RAID常被用在服务器电脑上,并且常使用完全相同的硬盘作为组合。

由于硬盘价格的不断下降与RAID功能更加有效地与主板集成,它也成为普通用户的一个选择,特别是需要大容量存储空间的工作。

我们一般称RAID 0、RAID 1、RAID 2、RAID 3、RAID 4、RAID 5、RAID 6为标准RAID,称JBOD、RAID 7、RAID 01、RAID 10、RAID 50、RAID 53、RAID 60为混合RAID。


磁盘阵列分类

磁盘阵列其样式有三种,一是外接式磁盘阵列柜、二是内接式磁盘阵列卡,三是利用软件来仿真。

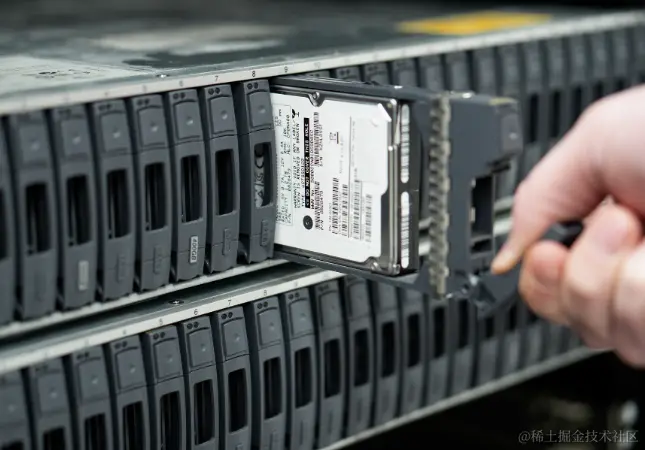

外接式磁盘阵列柜最常被使用大型服务器上,具可热交换(Hot Swap)的特性,不过这类产品的价格都很贵。

内接式磁盘阵列卡,因为价格便宜,但需要较高的安装技术,适合技术人员使用操作。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。阵列卡专用的处理单元来进行操作。

利用软件仿真,是指通过网络操作系统自身提供的磁盘管理功能将连接的普通 SCSI 卡上的多块硬盘配置成逻辑盘,组成阵列。软件阵列可以提供数据冗余功能,但是磁盘子系统的性能会有所降低,有的降低幅度还比较大,达 30% 左右。因此会拖累机器的速度,不适合大数据流量的服务器。

磁盘阵列原理和优缺点

磁盘阵列作为独立系统在主机外直连或通过网络与主机相连。 磁盘阵列有多个端口可以被不同主机或不同端口连接。一个主机连接阵列的不同端口可提升传输速度。

和当时PC用单磁盘内部集成缓存一样,在磁盘阵列内部为加快与主机交互速度,都带有一定量的缓冲存储器。主机与磁盘阵列的缓存交互,缓存与具体的磁盘交互数据。

在应用中,有部分常用的数据是需要经常读取的,磁盘阵列根据内部的算法,查找出这些经常读取的数据,存储在缓存中,加快主机读取这些数据的速度,而对于其他缓存中没有的数据,主机要读取,则由阵列从磁盘上直接读取传输给主机。对于主机写入的数据,只写在缓存中,主机可以立即完成写操作。然后由缓存再慢慢写入磁盘。

优点:

(1)提高传输速率;

(2)通过数据校验提供容错功能。

缺点:

(1)RAID0没有冗余功能,如果一个磁盘(物理)损坏,则所有的数据都无法使用。

(2)RAID1磁盘的利用率最高只能达到50%(使用两块盘的情况下),是所有RAID级别中最低的。

(3)RAID0+1可以理解为是RAID 0和RAID 1的折中方案。RAID 0+1可以为系统提供数据安全保障,但保障程度要比 Mirror低而磁盘空间利用率要比Mirror高。


常见的RAID类型

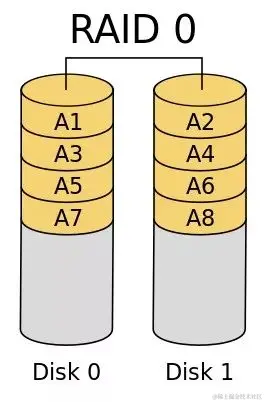

1.RAID 0


RAID 0亦称为带区集。它将两个以上的磁盘并联起来,成为一个大容量的磁盘。在存放数据时,分段后分散存储在这些磁盘中,因为读写时都可以并行处理,所以在所有的级别中,RAID 0的速度是最快的。

但是RAID 0既没有冗余功能,也不具备容错能力,如果一个磁盘(物理)损坏,所有数据都会丢失,危险程度与#JBOD相当。

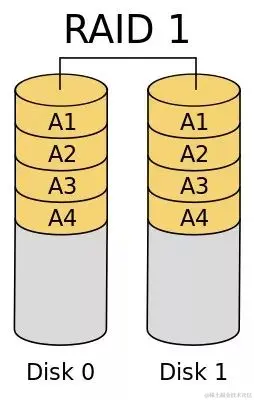

2.RAID 1


两组以上的N个磁盘相互作镜像,在一些多线程操作系统中能有很好的读取速度,理论上读取速度等于硬盘数量的倍数,与RAID 0相同。

另外写入速度有微小的降低。只要一个磁盘正常即可维持运作,可靠性最高。其原理为在主硬盘上存放数据的同时也在镜像硬盘上写一样的数据。

当主硬盘(物理)损坏时,镜像硬盘则代替主硬盘的工作。因为有镜像硬盘做数据备份,所以RAID 1的数据安全性在所有的RAID级别上来说是最好的。

但无论用多少磁盘做RAID 1,仅算一个磁盘的容量,是所有RAID中磁盘利用率最低的一个级别。

如果用两个不同大小的磁盘建RAID 1,可用空间为较小的那个磁盘,较大的磁盘多出来的空间也可以分割成一个区来使用,不会造成浪费。

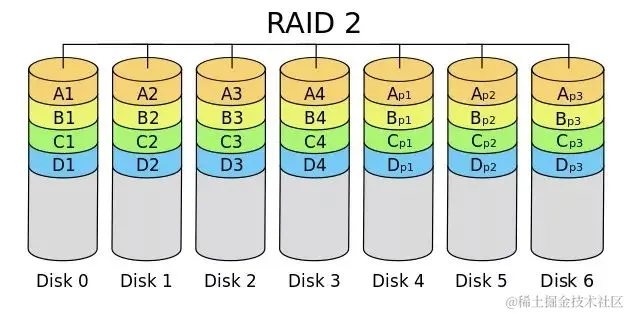

3.RAID 2


这是RAID 0的改良版,以汉明码(Hamming Code)的方式将数据进行编码后分割为独立的比特,并将数据分别写入硬盘中。

因为在数据中加入错误修正码(ECC,Error Correction Code),所以数据整体的容量会比原始数据大一些。

RAID 2最少要三台磁盘驱动器方能运作。

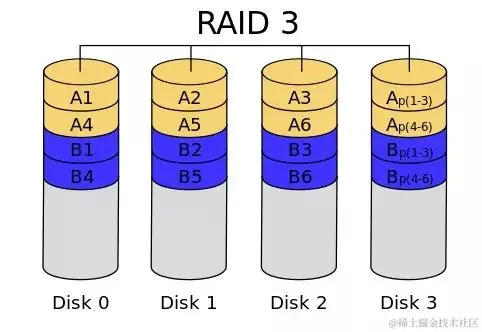

4.RAID 3


采用Bit-interleaving(数据交错存储)技术,它需要通过编码再将数据比特分割后分别存在硬盘中,而将同比特检查后单独存在一个硬盘中。

但由于数据内的比特分散在不同的硬盘上,因此就算要读取一小段数据资料都可能需要所有的硬盘进行工作,所以这种规格比较适于读取大量数据时使用。

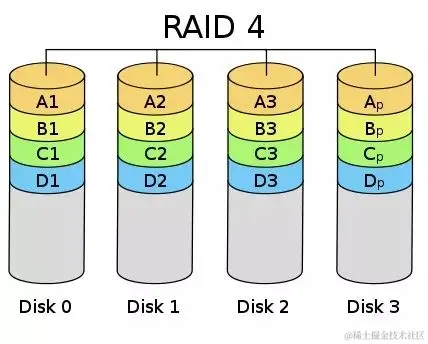

5.RAID 4


它与RAID 3不同的是它在分割时是以区块为单位分别存在硬盘中,但每次的数据访问都必须从同比特检查的那个硬盘中取出对应的同比特数据进行核对,由于过于频繁的使用,所以对硬盘的损耗可能会提高。(块交织技术,Block interleaving)

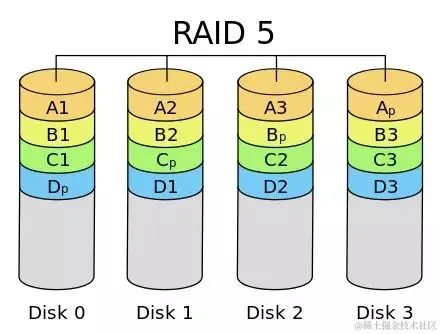

6.RAID 5


RAID Level 5是一种储存性能、数据安全和存储成本兼顾的存储解决方案。它使用的是Disk Striping(硬盘分割)技术。

RAID 5至少需要三个硬盘,RAID 5不是对存储的数据进行备份,而是把数据和相对应的奇偶校验信息存储到组成RAID5的各个磁盘上,并且奇偶校验信息和相对应的数据分别存储于不同的磁盘上。

当RAID5的一个磁盘数据发生损坏后,可以利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。RAID 5可以理解为是RAID 0和RAID 1的折衷方案。

RAID 5可以为系统提供数据安全保障,但保障程度要比镜像低而磁盘空间利用率要比镜像高。

RAID 5具有和RAID 0相近似的数据读取速度,只是因为多了一个奇偶校验信息,写入数据的速度相对单独写入一块硬盘的速度略慢,若使用“回写缓存”可以让性能改善不少。

同时由于多个数据对应一个奇偶校验信息,RAID 5的磁盘空间利用率要比RAID 1高,存储成本相对较便宜。

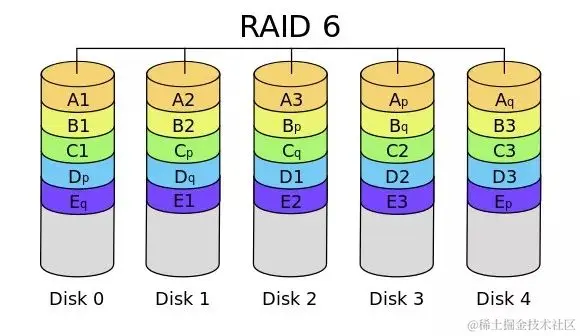

7.RAID 6


与RAID 5相比,RAID 6增加第二个独立的奇偶校验信息块。

两个独立的奇偶系统使用不同的算法,数据的可靠性非常高,任意两块磁盘同时失效时不会影响数据完整性。

RAID 6需要分配给奇偶校验信息更大的磁盘空间和额外的校验计算,相对于RAID 5有更大的IO操作量和计算量,其“写性能”强烈取决于具体的实现方案,因此RAID 6通常不会通过软件方式来实现,而更可能通过硬件方式实现。

同一数组中最多容许两个磁盘损坏。更换新磁盘后,数据将会重新算出并写入新的磁盘中。

8.混合RAID

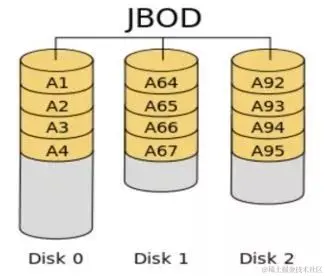

JBOD


JBOD( Just a Bunch Of Disks)在分类上,JBOD并不是RAID的等级。由于并没有规范,市场上有两类主流的做法

使用单独的链接端口如SATA、USB或1394同时控制多个各别独立的硬盘,使用这种模式通常是较高端的设备,还具备有RAID的功能,不需要依靠JBOD达到合并逻辑扇区的目的。

只是将多个硬盘空间合并成一个大的逻辑硬盘,没有错误备援机制。

数据的存放机制是由第一颗硬盘开始依序往后存放,即操作系统看到的是一个大硬盘(由许多小硬盘组成的)。但如果硬盘损毁,则该颗硬盘上的所有数据将无法救回。

若第一颗硬盘损坏,通常无法作救援(因为大部分文件系统将磁盘分割表(partition table)存在磁盘前端,即第一颗),失去磁盘分割表即失去一切数据,若遭遇磁盘阵列数据或硬盘出错的状况,危险程度较RAID 0更剧。

它的好处是不会像RAID 0,每次访问都要读写全部硬盘。但在部分的JBOD数据恢复实践中,可以恢复未损毁之硬盘上的数据。

同时,因为每次读写操作只作用于单一硬盘,JBOD的传输速率与I/O表现均与单颗硬盘无异。

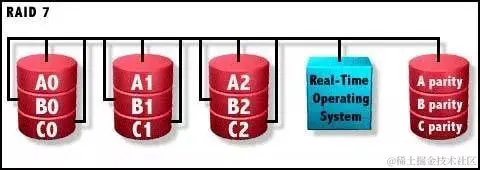

9.RAID 7


RAID 7并非公开的RAID标准,而是Storage Computer Corporation的专利硬件产品名称,RAID 7是以RAID 3及RAID 4为基础所发展,但是经过强化以解决原来的一些限制。

另外,在实现中使用大量的缓冲存储器以及用以实现异步数组管理的专用即时处理器,使得RAID 7可以同时处理大量的IO要求,所以性能甚至超越了许多其他RAID标准的实做产品。但也因为如此,在价格方面非常的高昂。

10RAID 10/01


RAID 10是先分割数据再镜像,再将所有硬盘分为两组,视为以RAID 1作为最低组合,然后将每组RAID 1视为一个“硬盘”组合为RAID 0运作。


RAID 01则是跟RAID 10的程序相反,是先镜像再将数据到分割两组硬盘。它将所有的硬盘分为两组,每组各自构成为RAID 0作为最低组合,而将两组硬盘组合为RAID 1运作。

当RAID 10有一个硬盘受损,其余硬盘会继续运作。RAID 01只要有一个硬盘受损,同组RAID 0的所有硬盘都会停止运作,只剩下其他组的硬盘运作,可靠性较低。

如果以六个硬盘建RAID 01,镜像再用三个建RAID 0,那么坏一个硬盘便会有三个硬盘离线。因此,RAID 10远较RAID 01常用,零售主板绝大部分支持RAID 0/1/5/10,但不支持RAID 01。

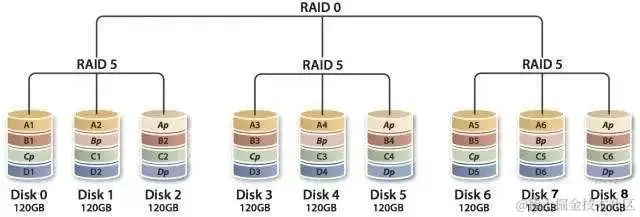

11.RAID 50


RAID 5与RAID 0的组合,先作RAID 5,再作RAID 0,也就是对多组RAID 5彼此构成Stripe访问。

由于RAID 50是以RAID 5为基础,而RAID 5至少需要3颗硬盘,因此要以多组RAID 5构成RAID 50,至少需要6颗硬盘。

以RAID 50最小的6颗硬盘配置为例,先把6颗硬盘分为2组,每组3颗构成RAID 5,如此就得到两组RAID 5,然后再把两组RAID 5构成RAID 0。

RAID 50在底层的任一组或多组RAID 5中出现1颗硬盘损坏时,仍能维持运作,不过如果任一组RAID 5中出现2颗或2颗以上硬盘损毁,整组RAID 50就会失效。

RAID 50由于在上层把多组RAID 5构成Stripe,性能比起单纯的RAID 5高,容量利用率比RAID5要低。

比如同样使用9颗硬盘,由各3颗RAID 5再组成RAID 0的RAID 50,每组RAID 5浪费一颗硬盘,利用率为(1-3/9),RAID 5则为(1-1/9)。

12.RAID 53


它拥有一个镜像条带数组,硬盘里其中一个条带就是一个是由3组以上的RAID 5组成RAID 3硬盘阵列。

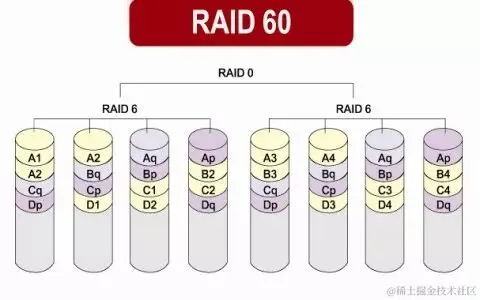

13.RAID 60


RAID 6与RAID 0的组合:先作RAID 6,再作RAID 0。换句话说,就是对两组以上的RAID 6作Stripe访问。RAID 6至少需具备4颗硬盘,所以RAID 60的最小需求是8颗硬盘。

由于底层是以RAID 6组成,所以RAID 60可以容许任一组RAID 6中损毁最多2颗硬盘,而系统仍能维持运作;不过只要底层任一组RAID 6中损毁3颗硬盘,整组RAID 60就会失效,当然这种情况的概率相当低。

比起单纯的RAID 6,RAID 60的上层透过结合多组RAID 6构成Stripe访问,因此性能较高。不过使用门槛高,而且容量利用率低是较大的问题。
