在学习MMU/Cache的时候，你可能看到了以下词汇

• Inner Shareable
• Outer Shareable

在学习DSB/DMB/ISB的时候，你可能看到了以下词汇：

• Inner Shareability domain
• Outer Shareability domain

其实呢，这是两组不同的概念，前者描述硬件维护缓存一致性的范围，后者描述的同步指令保序的domain。以Inner Shareable和Inner Shareability domain为例，解释如下：

• Inner Shareability domain ： 描述的是一组observers， cluster0中的所有observers属于一个Inner Shareability domain， cluster1中的所有observers也属于一个Inner Shareability domain
• Inner Shareable：描述的是cache的范围， 如果将内存配置成Inner Shareable，那么cluster0中的cpu读写数据时，硬件维护的缓存一致性只在cluster0内生效。

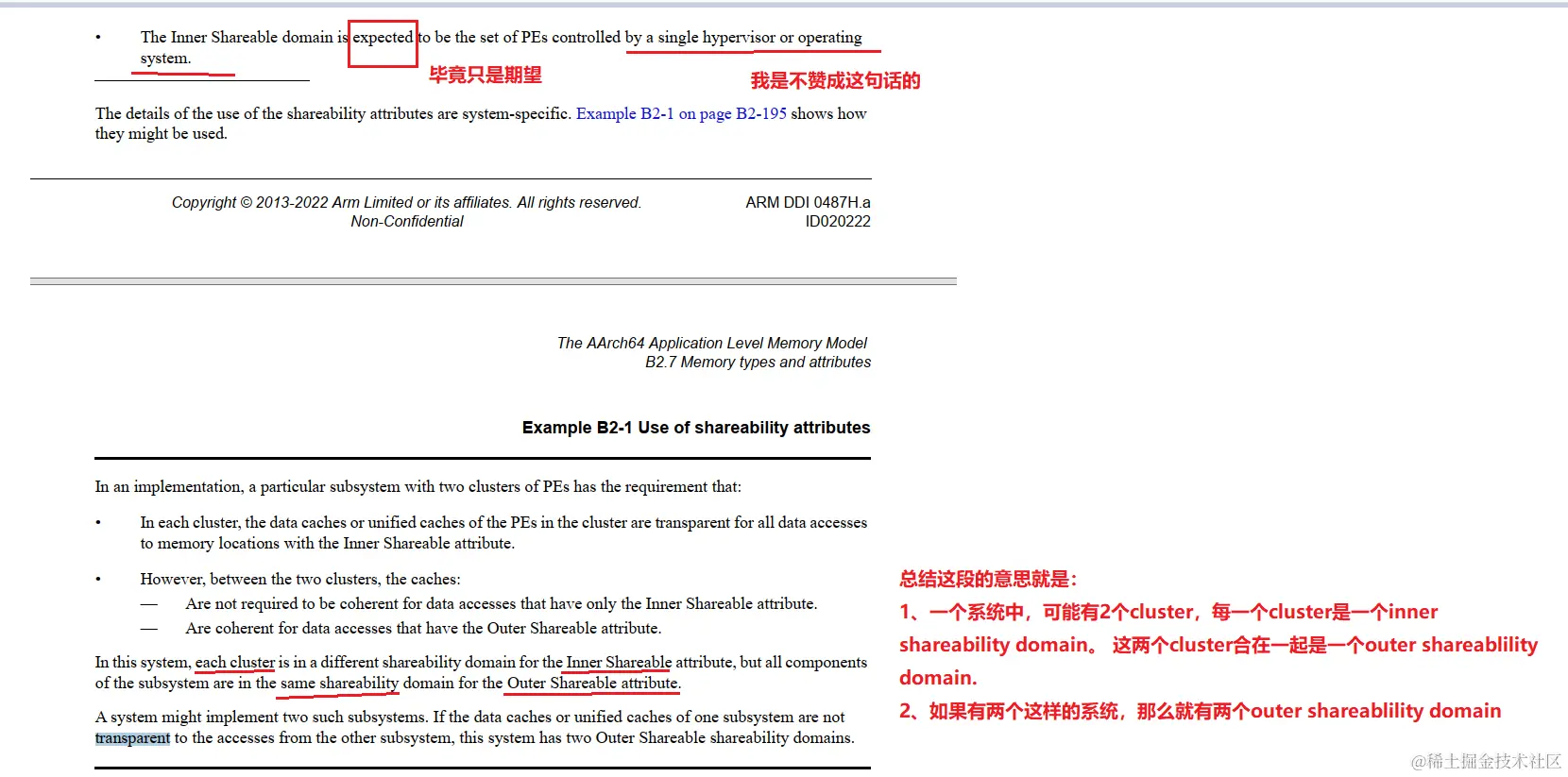

参考

ARM TRM 195 页
