ACL

概述

• 访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。
• ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。

工作原理

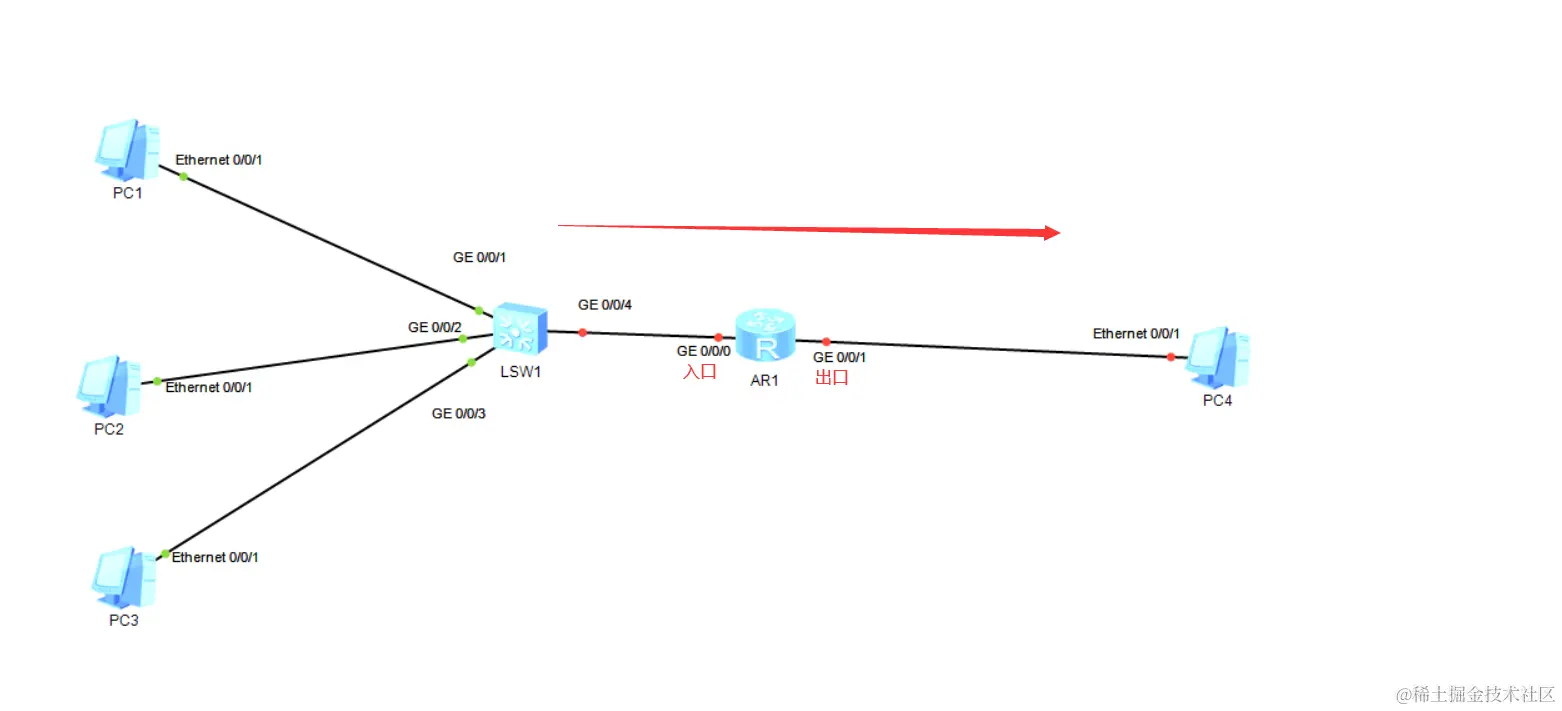

数据流向与入口、出口

基于华为设备ACL工作原理

• 当路由器收到客户端设备发送的数据流量时，会先判断当前设备是否配置了ACL规则，如果没有配置ACL规则，则直接方向数据(转发数据);
• 如果路由器配置了ACL规则，会根据收到的数据包信息，按照从小到大的编号进行规则匹配，如果匹配上了其中任意一条规则，则按照配置内容进行数据包的放行或拒绝;
• 如果中途匹配上了，则不会进行后续的规则匹配;
• 如果所有规则都未匹配上，则将数据放行;

分类

基本ACL

• 仅使用报文的源IP地址、分片信息和生效时间段信息来定义规则。
• 编号取值范围: [2000,2999]

高级ACL

• 既可使用IPv4报文的源IP地址，也可使用目的IP地址、IP协议类型、ICMP类型、TCP源/目的端口、UDP源/目的端口号、生效时间段（五元组:源IP、目标IP、源端口、目标端口、协议类型）等来定义规则。
• 编号取值范围:[3000,3999]

二层ACL

• 使用报文的以太网帧头信息来定义规则，如根据源MAC（Media Access Control）地址、目的MAC地址、二层协议类型等。
• 编号取值范围:[4000,4999]

命令

查看ACL

1. dis acl 编号

删除ACL

• 删除接口应用ACL

1. undo traffic-filter inbound
2. undo traffic-filter outbound

• 删除ACL

1. undo acl 编号

删除ACL规则

1. undo rule 编号

基本ACL

• 创建ACL(编号取值范围[2000,2999])

1. acl 编号

• 添加规则(一条ACL允许添加多条规则)

1. rule [编号] 数据包处理方式 source IP地址 通配符子网掩码

• 应用ACL规则到指定接口

1. int g编号
2. traffic-filter inbound acl 编号
3. int g编号
4. traffic-filter outbound acl 编号

高级ACL

• 创建ACL(编号取值范围:[3000,3999])

1. acl 编号

• 添加规则(一条ACL允许添加多条规则，协议必须要指定，其它可选)

1. rule [编号] 包处理方式 协议 source 源IP 通配符子网掩码 source-port eq 源端口 destination 目标IP 通配符子网掩码 destination-port eq 目标端口

• 应用ACL规则到指定接口

1. int g编号
2. traffic-filter inbound acl 编号
3. int g编号
4. traffic-filter outbound acl 编号

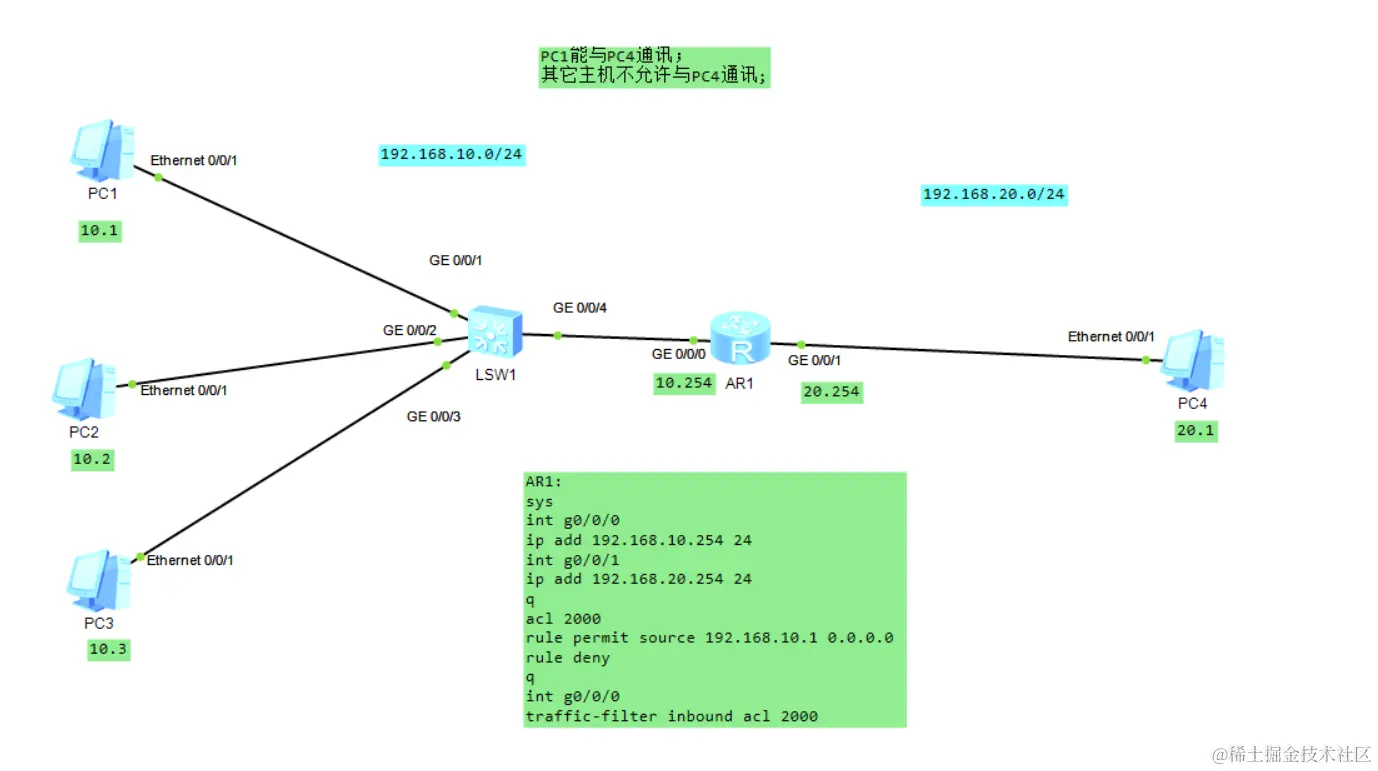

基本ACL案例

AR1:

1. sys
2. int g0/0/0
3. ip add 192.168.10.254 24
4. int g0/0/1
5. ip add 192.168.20.254 24
6. q
7. acl 2000
8. rule permit source 192.168.10.1 0.0.0.0
9. rule deny
10. q
11. int g0/0/0
12. traffic-filter inbound acl 2000

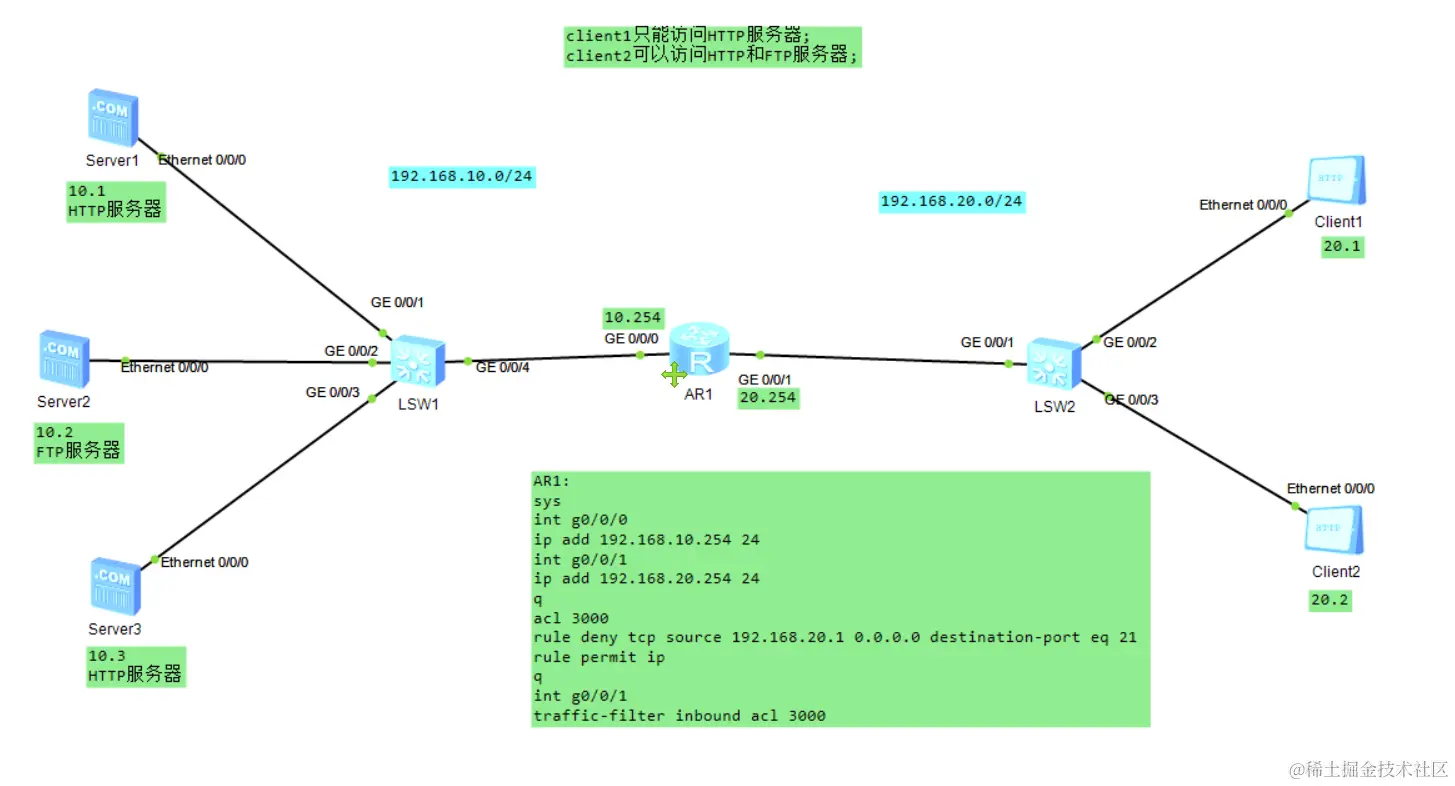

高级ACL案例

AR1:

1. sys
2. int g0/0/0
3. ip add 192.168.10.254 24
4. int g0/0/1
5. ip add 192.168.20.254 24
6. q
7. acl 3000
8. rule deny tcp source 192.168.20.1 0.0.0.0 destination-port eq 21
9. rule permit ip
10. q
11. int g0/0/1
12. traffic-filter inbound acl 3000
