一、ACL

1. ACL概述

ACL（ access list 访问控制列表）可以根据设定的条件对接口上的数据包进行过滤，允许其通过或丢弃。访问控制列表被广泛地应用于路由器和三层交换机，借助于访问控制列表，可以有效地控制用户对网络的访问，从而最大程度地保障网络安全。

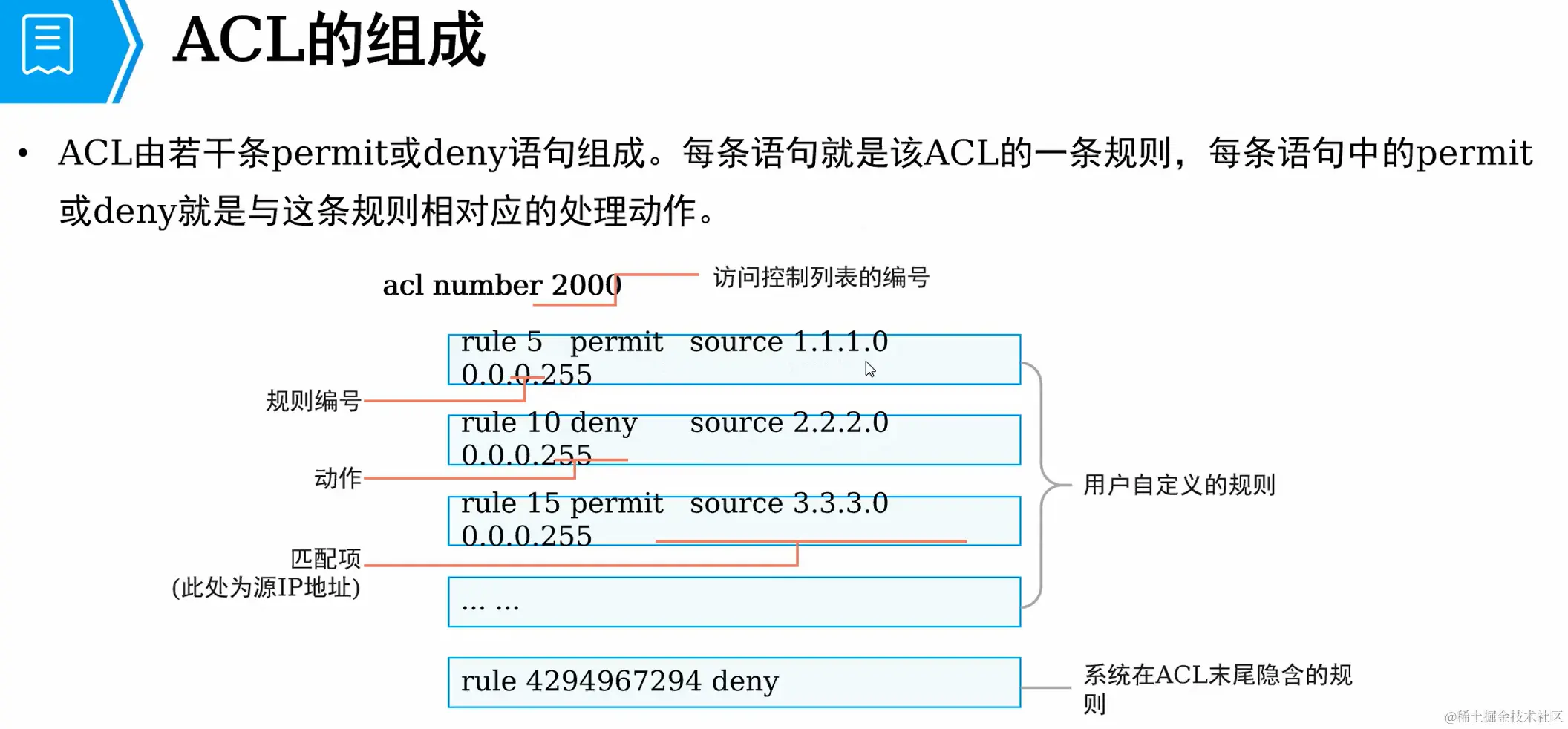

ACL是由一系列permit或deny语句组成的、有序规则的列表；是一个匹配工具，能够对报文进行匹配和区分。

功能

1）限制网络流量、提高网络性能。例如，ACL可以根据数据包的协议，指定这种类型的数据包具有更高的优先级，同等情况下可预先被网络设备处理。

2）提供对通信流量的控制手段。

3）提供网络访问的基本安全手段。

4）在网络设备接口处，决定哪种类型的通信流量被转发、哪种类型的通信流量被阻塞。

2. ACL应用

ACL主要应用在接口上

匹配IP流量
在Traffic-filter中被调用
在NAT中被调用
在路由策略中被调用
在防火墙的策略部署中被调用

3. ACL类型

基本ACL

编号2000-2999---依据数据包当中的源IP地址匹配数据---尽量用在离源地址近的接口

高级ACL

编号3000-3999---依据数据包当中源、目的IP，源、目的端口、协议号（“5元组”）匹配数据---尽量用在离目的地址近的出口

4. ACL工作原理

当一个数据包进入一个端口，路由器检查这个数据包是否可路由

如果是可以路由的，路由器检查这个端口是否有ACL控制进入数据包。如果有，根据ACL中的条件指令，检查这个数据包。如果数据包是被允许的，就查询路由表，决定数据包的目标端口。

由器检查目标端口是否存在ACL控制流出的数据包。

若不存在，这个数据包就直接发送到目标端口。若存在，就再根据ACL进行取舍。然后在转发到目的端口。

5. ACL匹配规则

一个接口的同一个方向，只能调用一个acl
一个acl里面可以有多个rule 规则，按照规则ID从小到大排序，从上往下依次执行
数据包一旦被某rule匹配，就不再继续向下匹配
用来做数据包访问控制时，默认隐含放过所有(华为设备)

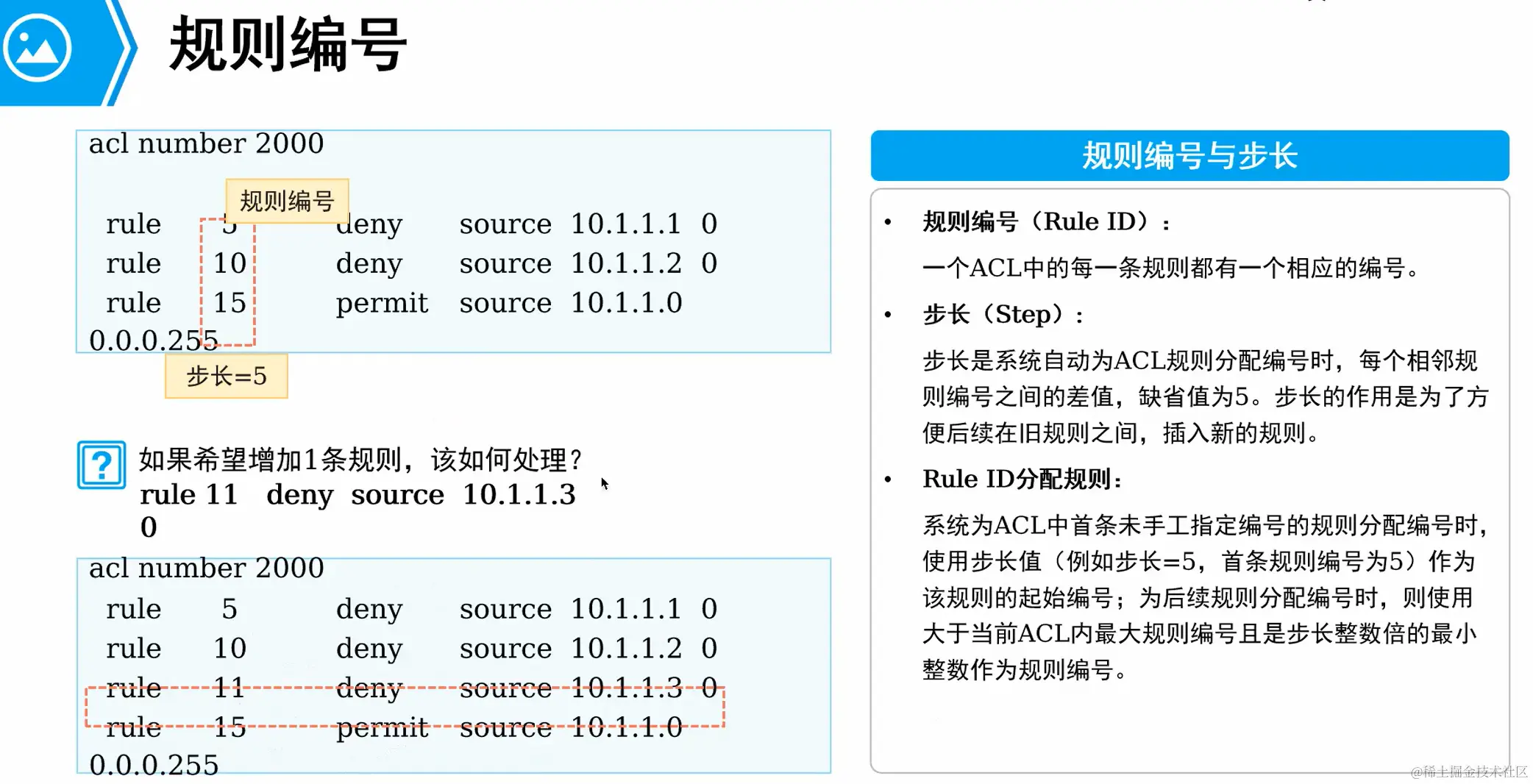

规则编号.png 规则编号：小范围写在前面，最好默认规则步长

6.通配符掩码

子网掩码：连续的1表示网络位，不可以0 1 穿插
反掩码：连续的0表示网络位，不可以0 1 穿插
通配符掩码：用来匹配acl控制的范围，0代表此位不可以变化， 1代表此位置可以变化

有0 有1 写1

全0 全1 写0

二、NAT

1. NAT概述

NAT（ Network Address Translation 网络地址转换）是用于在本地网络中使用私有地址，在连接互联网时转而使用全局 IP 地址的技术。NAT技术主要用于实现内部网络的主机访问外部网络。一方面NAT缓解了IPv4地址短缺的问题，另一方面NAT技术让外网无法直接与使用私有地址的内网进行通信，提升了内网的安全性。

2. NAT工作原理

数据包在出路由器的时候，将源内网地址改为公网地址

数据包在回来的时候，将目的地址改回私网地址

nat工作原理.png ：port 端口号

3. NAT类型

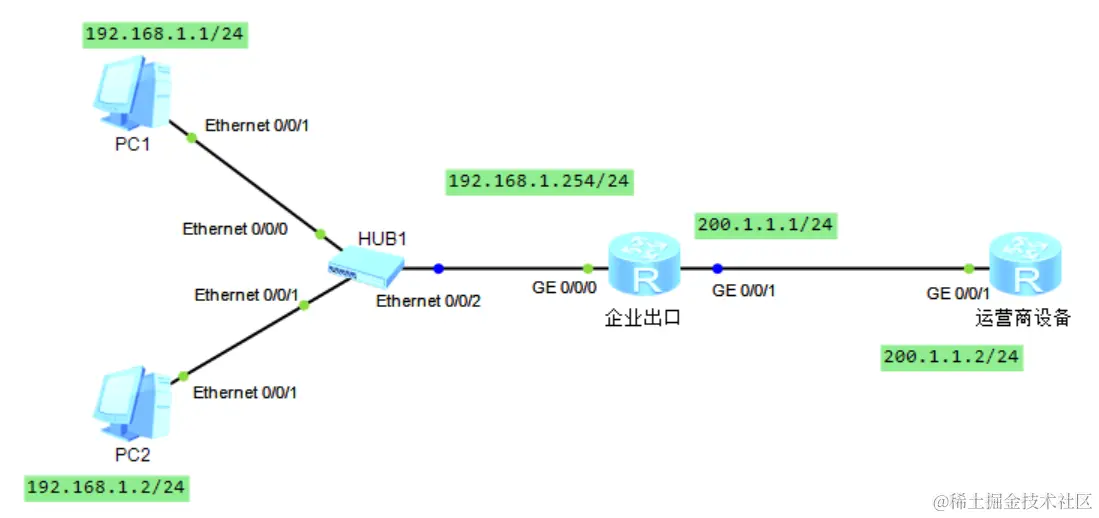

静态NAT

一一对应，一个私网地址对应一个公网地址（市场环境中一般不用，因为公网要花钱）


nat static enable                                    #静态NAT启用
nat static global 200.1.1.100 inside 192.168.1.1     #将私网地址192.168.1.1和公网地址200.1.1.100 做上nat对应关系

动态NAT

动态NAT通过使用地址池来实现。

nat address-group 1 200.1.1.10 200.1.1.15      #建立地址池
acl number 2000                                #建立acl规则
rule 5 permit source 192.168.1.0 0.0.0.255     #给需要地址转换的 网段添加规则

int g0/0/1
nat outbound acl 2000 address-group 1 no-pat       #添加规则：将外出(outbound)且满足ACL2000的数据包的源地址转换为address-group 1中的公网地址  no-pat指不转换端口

Easy-IP

现实环境中使用最多的（因为静态NAT和动态NAT都需要购买很多公网IP），所有的内网机器都使用当前接口的公网地址上网

使用列表匹配私网的ip地址
将所有的私网地址映射成路由器当前接口的公网地址

acl 2000
rule permit source 192.168.1.0 0.0.0.255
int g0/0/1
undo nat static global 200.1.1.100 inside 192.168.1.1 netmask 255.255.255.255
nat outbound 2000

将IP地址和端口号一起转换，端口号范围为 0 - 65535 （前1024为知名端口）

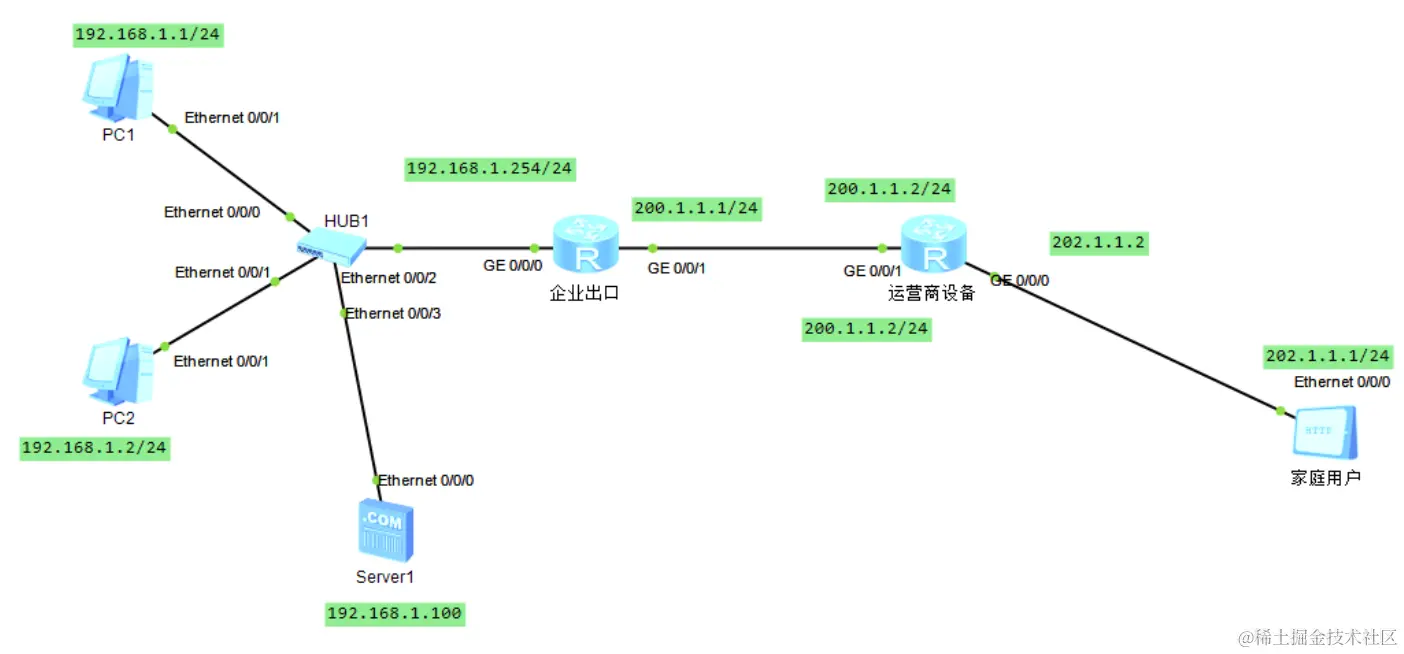

4. NATPT（端口映射）

让外网用户可以访问内网机器的服务

配置好ip地址

企业出口路由器需要配置默认路由

在企业出口路由器上 的g0/0/1 口配置
int  g0/0/1
ip address 200.1.1.1 255.255.255.0
undo nat static global 200.1.1.100 inside 192.168.1.1 netmask 255.255.255.255
nat server protocol tcp global current-interface www inside 192.168.1.100 www
nat static enable
