一、ACL

1、ACL概述

ACL是由一系列Permit（允许/放行）或deny（拒绝）语句组成的、有序规则的列表
ACL是一个匹配工具，能够对报文进行匹配和区分

2、ACL应用

匹配IP流量（# 应用比较多）
在Traffic-filter中被调用（# 应用比较多）
在NAT（network Address Translation）中被调用；
在路由策略中被调用（# 基本不会接触）
在防火墙的策略部署中被调用
在QoS中被调用（# 基本不会接触）

3、ACL分类

ACL按照种类，分为基本ACL、高级ACL、二层ACL。

3.1 基本ACL

编号为2000-2999，依据数据包当中的源IP地址匹配数据（数据从哪个IP地址过来的）

acl序号范围是2000-2999
只能控制源ip地址，不能控制目的ip
尽量应用在离目的地址近的出口

3.2 高级ACL

编号为3000-3999，依据数据包当中源IP、目的IP、TCP协议、UDP协议、端口号来匹配数据，也称为5元组。

序号范围是3000-3999
控制在离源IP近的地方(# 可以保护带宽和其他资源)
控制对象比较强：既能控制源ip，又能控制目的ip、还有协议、端口号。

3.3 二层ACL

编号4000-4999，MAC 、 VLAN-ID、 802.1Q

4、ACL组成

acl number 2000 # 先建立acl2000的规则表(其中，number可加可不加)

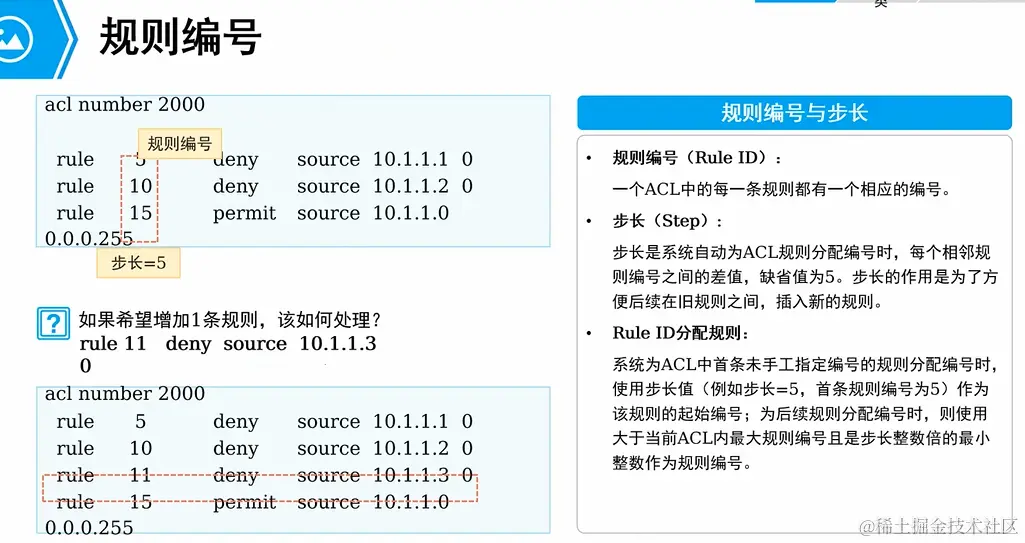

rule 是规则，规则默认是5，步长=5，每次增加5，5、10、15、20…
- 步长是5的好处：留出了空间，方便后期添加或修改。
rule + 规则编号 + deny或permit + source + 192.168.1.0 + 0.0.0.255（通配符掩码）
- 没做规则默认是允许（华为），只有思科默认是拒绝。
- 如果想对某个ip写拒绝，一般把规则小的写前面，这样能精确匹配。

5、通配符掩码

子网掩码：连续的1表示网络位，不可以0和1穿插；
反掩码：连续的0表示网络位，不可以0和1穿插；
通配符掩码：匹配acl的控制范围，0代表此位置不可以变化，1代表此位置可以变化。
口诀：有0有1就写1，全0全1就写0。

6、ACL语法类型

1、基本acl语法：

acl 2000   // 进入基本acl，基本acl最好控制在离目标近的端口
rule deny或permit source + ip地址
traffic-filter outbound或inbound acl 2000  // 数据流向，或者说数据过滤，outbound是表示过滤出口的数据。

2、高级acl语法：

acl number 3000
// number可加可不加
rule 5 deny tcp source 192.168.1.1 0 destination 192.168.2.1 0 destination-port eq www(80)
// www就是80端口，（写www也行，写80也行）
// 拒绝来自于192.168.1.1 的流量，不让他访问目的地址为192.168.2.1  tcp的80端口。

7、ACL匹配规则

由上而下依次匹配，一旦匹配立即停止；
尽量把范围小的写在前面；
一个接口的同一个方向，只能调用一个ACL；
一个ACL里面可以有多个rule规则，按照规则ID从小到大排序，从上往下依次执行；
数据包一旦被某rule匹配，就不再继续向下匹配
用来做数据包访问控制时，默认隐含放过所有（华为设备）

二、NAT

1、NAT的作用

NAT技术，又叫网络地址翻译，作用是：

让内网用户，可以直接使用内网地址去访问外网；
- 数据包在出路由器的时候，将源私网地址改为公网地址。（公网ip是收费的）
- 数据包在回来的时候，将公网地址改为私网地址。
提供了一定的安全保证

2、NAT的工作原理

工作原理： 出去的时候将源ip 由私网地址改成公网地址，回来的时候将目的ip 由公网改成私网。

3、NAT的分类

3.1 静态nat

一一对应，一个私网地址对应一个公网地址。(静态nat基本不推荐，因为使用成本过高)

nat static enable
nat static global 200.1.1.100（花钱买的公网地址） inside 192.168.1.1 // 将192.168.1.1与200.1.1.100做成对应关系。
dis nat static // 查看静态nat信息

3.2 动态nat

所谓的动态nat，就是从地址池里面挑选。动态nat同样不推荐使用，因为也需要购买很多公网ip，成本比较高。

nat address-group 1 200.1.1.10 200.1.1.15
// 建立地址池，1代表取个名字，取值范围为0-7
acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255
// 允许192.168.1.0 段通过
nat outbound 2000 address-group 1 no-pat
// 不转换端口
dis nat session all  // 一个查看的命令

3.3 easy-IP

easy-IP技术为现实环境中用的最多的nat技术，所有的内网机器都使用当前接口的公网地址上网，只需要一个公网地址。

使用ACL列表匹配私网的ip地址；
将所有的私网地址 映射成路由器当前接口的公网地址。

4、NATPT (端口映射)

让外网用户可以访问内网机器的服务。

nat server protocol tcp global current-interface www或80 inside 192.168.1.100 www或80
