ACL

一、ACL的概念

访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。 ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。

ACL基本上是一系列规则或条目，用于控制数据包在网络中的流动。每个条目通常包含以下要素：

1.源地址：指定要进行访问控制的源设备或网络的地址。
2.目标地址：指定目标设备或网络的地址。
3.协议：指定要控制的协议类型，如TCP、UDP或ICMP等。
4.源端口：指定源设备或网络的端口号（适用于协议需要端口的情况）。
5.目标端口：指定目标设备或网络的端口号（适用于协议需要端口的情况）。
6.动作：指定针对匹配特定规则的数据包采取的操作，如允许、拒绝、丢弃、重定向等。

通过配置ACL规则，系统管理员可以根据需求对网络流量进行细粒度的限制和过滤。这些规则可以在路由器、交换机、防火墙等网络设备上应用，并允许或阻止特定流量的通过，从而维护网络的安全性和性能。

ACL广泛应用于网络安全和资源管理中，用于保护网络免受未经授权的访问、网络攻击和流量过载等威胁。它们也可以用于实现网络分段、流量路由和服务质量（QoS）等功能。

二、ACL的种类

编号2000-2999---基本ACL----依据依据数据包当中的源目IP地址匹配数据（数据时从哪个IP地址过来的）。
编号3000-3999---高级ACL----依据数据包当中源、目的IP，源、目的端口、协议号匹配数据。
编号4000-4999---二层ACL，MAC、VLAN-id、802.1q。

三、ACL的应用

应用在接口的ACL-----过滤数据包（源目ip地址，源目 mac，端口五元组）
应用在路由协议-------匹配相应的路由条目
NAT、IPSEC VPN、QOS-----匹配感兴趣的数据流（匹配上我设置的数据流的）

四、ACL的工作原理

当数据包从接口经过时，由于接口启用了ACL，此时路由器会对报文进行检查，然后做出相应的处理。

五、通配符掩码

子网掩码：连续的1表示网络位，不可以01穿插。
反掩码：连续的0表示网络位，不可以01穿插。
通配符掩码：匹配acl控制的范围，0代表此位置不可以变化，1代表此位置可以变化。

ACL的配置

一、如何配置ACL

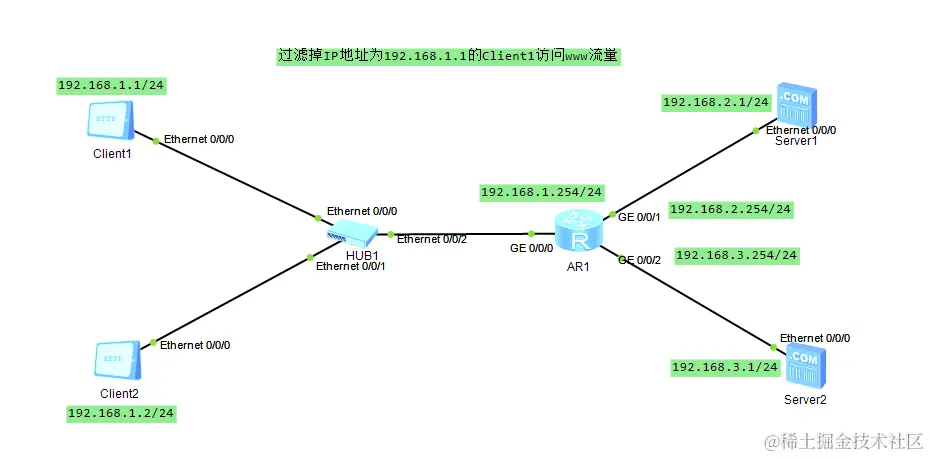

实验结果要求：

客户机1（192.168.1.1）不能访问服务器1（192.168.2.1）

客户机2（192.168.1.2）全部可以访问

基础的ACL配置端口距离目标地址近

高级的ACL配置端口距离源地址近

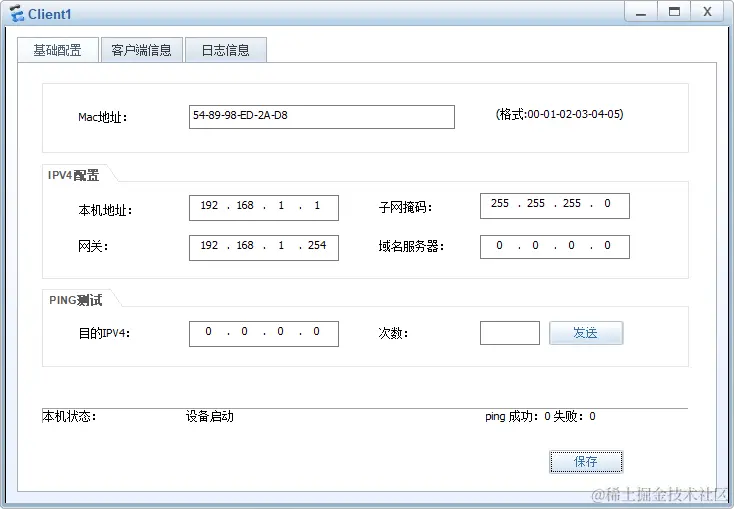

1.配置好主机ip和网关

Client1：192.168.1.1/24。

Client2：192.168.1.2/24。

Server1：192.168.2.1/24。

Server2：192.168.3.1/24。

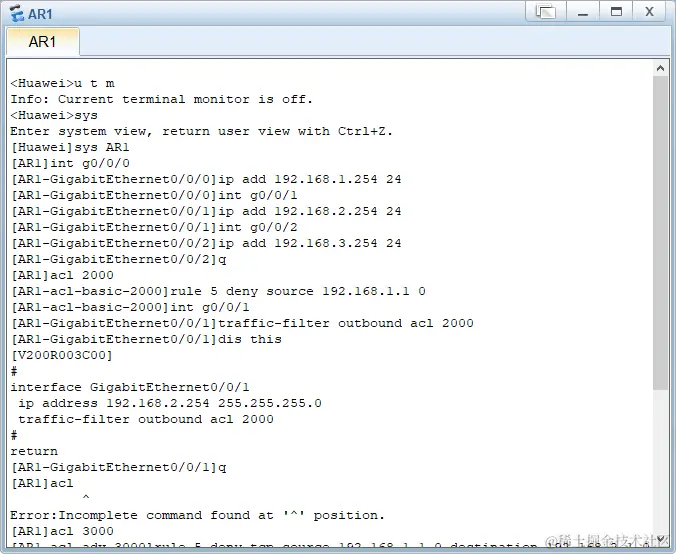

2.配置路由器AR1端口的IP地址和基础ACL

<Huawei>u t m                                                  //关闭华为提示信息
Info: Current terminal monitor is off.
<Huawei>sys                                                    //切换至系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys AR1                                                //重命名
[AR1]int g0/0/0                                                //进入接口g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 192.168.1.254 24              //设置子接口的IP地址（即AR1下面所属主机的网关地址）
[AR1-GigabitEthernet0/0/0]int g0/0/1                           //进入接口g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 192.168.2.254 24              //设置子接口的IP地址（即AR1下面所属主机的网关地址）
[AR1-GigabitEthernet0/0/1]int g0/0/2                           //进入接口g0/0/2
[AR1-GigabitEthernet0/0/2]ip add 192.168.3.254 24              //设置子接口的IP地址（即AR1下面所属主机的网关地址）
[AR1-GigabitEthernet0/0/2]q                                    //返回上一级
[AR1]acl 2000                                                  //创建基本ACL 2000
[AR1-acl-basic-2000]rule 5 deny source 192.168.1.1 0           //默认编号为5，拒绝来自192.168.1.1的数据
[AR1-acl-basic-2000]q                                          //返回上一级
[AR1]int g0/0/1                                                //进入接口g0/0/1
[AR1-GigabitEthernet0/0/1]traffic-filter outbound acl 2000     //在该端口调用ACL 2000表中的配置
[AR1-GigabitEthernet0/0/1]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.2.254 255.255.255.0
 traffic-filter outbound acl 2000
#
return

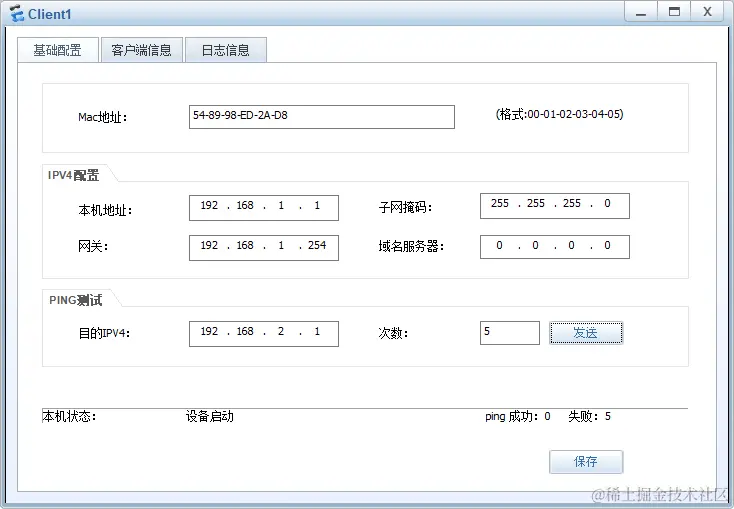

3.测试基础ACL是否配置成功且生效

Client1 ping Server1失败，Client1 ping Server2成功，则配置成功。

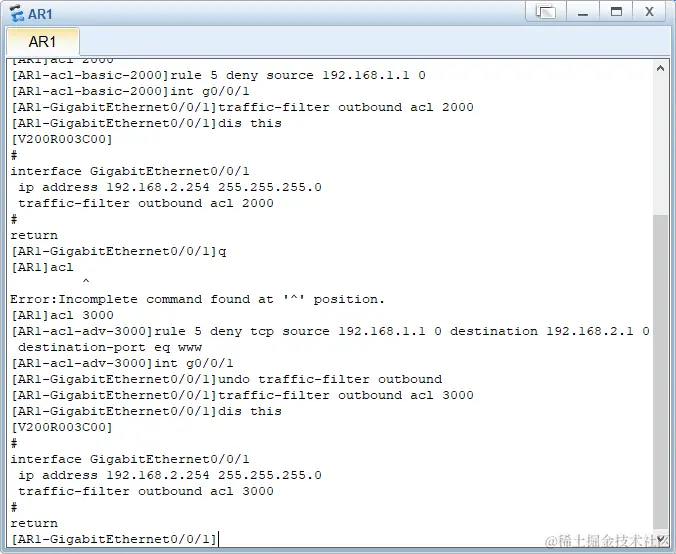

4.清除基础ACL配置，在路由器AR1中的端口配置高级ACL

[AR1]acl 3000                                               //创建基本ACL 2000
[AR1-acl-adv-3000]rule 5 deny tcp source 192.168.1.1 0 destination 192.168.2.1 0 destination-port eq www//默认编号为5,允许Client1到Server1的web流量
[AR1-acl-adv-3000]int g0/0/1                                //进入接口g0/0/1
[AR1-GigabitEthernet0/0/1]undo traffic-filter outbound      //删掉ACL
[AR1-GigabitEthernet0/0/1]traffic-filter outbound acl 3000  //在接口上配置，调用高级ACL 3000
[AR1-GigabitEthernet0/0/1]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.2.254 255.255.255.0
 traffic-filter outbound acl 3000
#
return

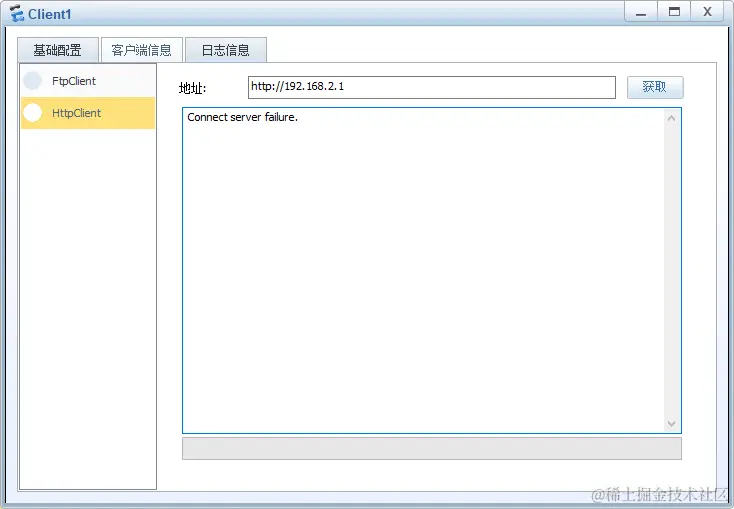

5.测试高级ACL是否配置成功且生效

Client1 ping Server1成功，却无法访问端口号，则配置成功。

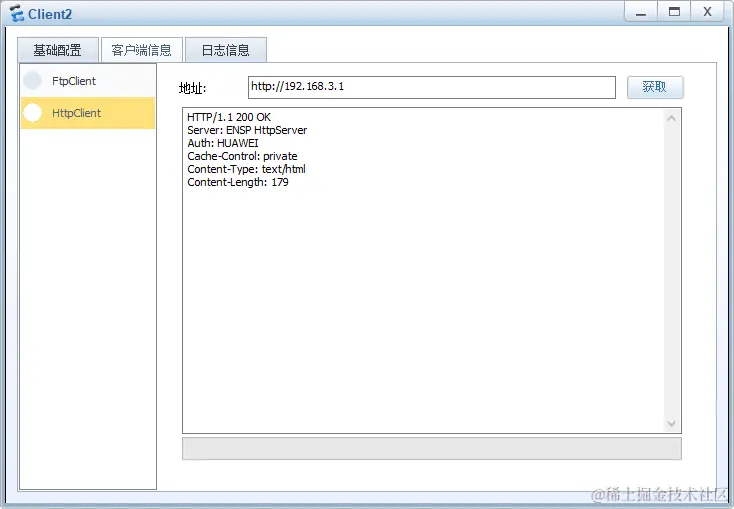

测试Client1与Server2，Client2与Server2的网络联通性

二、总结

应用原则

基本ACL:尽量用在靠近目的点
高级ACL:尽量用在靠近源的地方(可以保护带宽和其他资源)

匹配规则

1、一个接口的同一个方向，只能调用一个acl
2、一个acl里面可以有多个rule 规则，按照规则ID从小到大排序，从上往下依次执行
3、数据包一旦被某rule匹配，就不再继续向下匹配
4、用来做数据包访问控制时，(华为设备中)默认是放过所有数据包的
