品牌：阿尔泰科技 简介： USB5633 是一款多功能数据采集卡。该板卡提供 32 路模拟量单端输入或 16 路差分输入，2 路 模拟量输出，8 路数字量输入输出，8 路 PFI，1 路 32 位多功能计数器。本板卡的主要应用场合为： 电子产品质量检测、信号采集、过程控制、伺服控制。

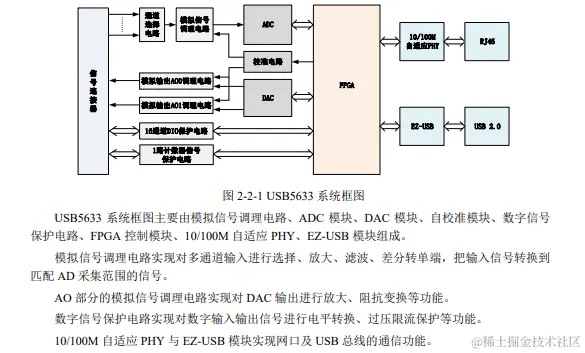

性能描述：

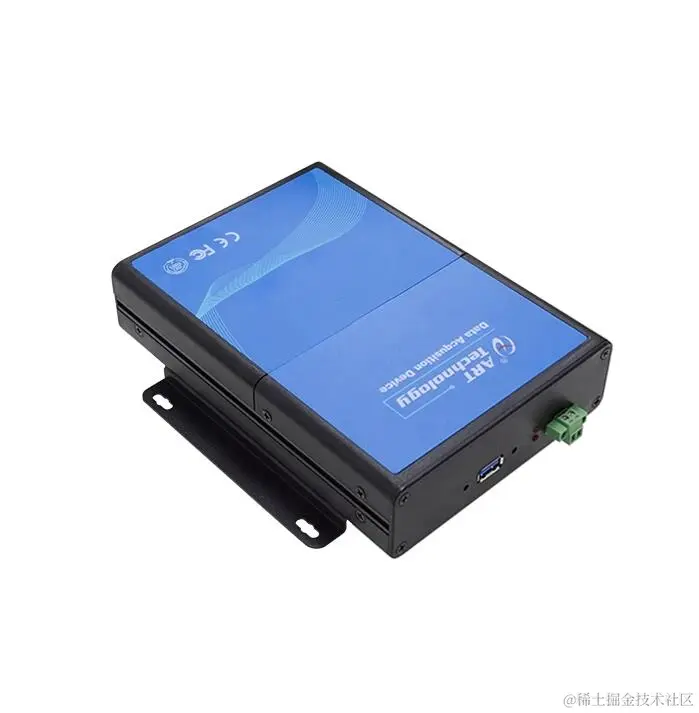

产品图片：

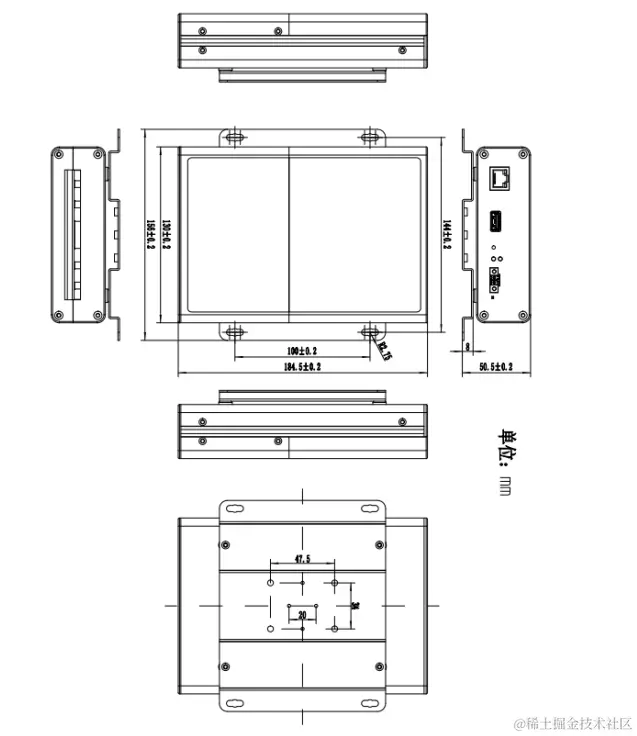

板卡尺寸图：
指标参数：
| 总线类型**** | USB 2.0或以太网 | |
|---|---|---|
| 连接器可选**** | USB5633-D为采集卡本身自带端子版本USB5633-V为采集卡带68芯插头引出版本 | |
| AD模拟量输入**** | ADC分辨率 | 16位(Bit) |
| 输入通道 | 32路单端、16路差分 | |
| 输入量程 | ±10V、±5V、±2.5V、0～10V 、0～5V | |
| 采样方式 | 异步采样 | |
| 校准方式 | 软件自动校准 | |
| 采样率 | 单通道：采样频率高达250 KSps多通道：各通道采样频率高达=250 KSps / 设置的采样通道总数 | |
| 存储器深度 | 8K字（点）FIFO存储器 | |
| 采样模式 | 按需单点采样、有限点采样、连续采样 | |
| 触发源 | 软件强制触发、模拟触发、数字触发 | |
| 程控增益 | 1倍、2倍、4倍、8倍 | |
| 时钟源 | 内时钟、外时钟 | |
| DA模拟量输出**** | 输出通道 | 2路 |
| 转换精度 | 16位 | |
| 采样方式 | 同步输出 | |
| 输出量程 | 0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V | |
| 转换速率 | 单通道高达1MSps，多通道高达500KSps | |
| 存储器深度 | 8K字（点）FIFO存储器 | |
| 采样模式 | 按需单点采样、有限点采样、连续采样 | |
| 触发源 | 软件强制触发、模拟触发、数字触发 | |
| 数字量输入输出/PFI**** | 通道数 | 共16路； 8路DIO（P0.<0..7>）， 8路PFI（PFI<0..7>/P1，PFI<8..15>/P2） |
| 电气标准 | TTL兼容 | |
| 方向控制 | 可独立配置为输入或输出 | |
| 单通道驱动能力 | 24mA | |
| 计数器**** | 通道数 | 1路 |
| 分辨率 | 32 bits | |
| 时钟输入频率 | 高达2MHz | |
| 电气标准 | CMOS兼容 |
产品配件：
- 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
板卡使用参数：
工作温度范围：0℃ ～ 50℃ 存储温度范围：-20℃ ～ +70℃
