VRRP协议

菜就多练a
203 阅读3分钟

1、VRRP基本概述

VRRP(virtual router redundancy protocol)，是虚拟路由冗余协议，简单来说，也就是备胎。

1.1 基本概述

  • VRRP能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份。
  • 协议版本: VRRPv2（常用）和VRRPv3:
  • VRRPv2仅适用于IPv4网络，VRRPv3适用于IPv4和IPv6两种网络。VRRP协议报文: （但是目前用VRRPv2就可以满足了）。
  • VRRP只有一种报文:Advertisement报文（通告报文）,也叫心跳线报文;目的IP地址是224.0.0.18（组播地址），协议号是112。

1.2 优先级

  • 优先级/缺省级默认为100
  • ip地址，大的为主，小的为备。（比如：192.168.2.1比192.168.1.1大，那么192.168.2.1就是主。）
  • 优先级范围是0-255，255是最大的优先级
  • 可手动配置的范围是0-254

2、VRRP原理

通过虚拟手段将两台路由器合并成一台虚拟路由器，用户在访问时，是无感知的。

2.1 当一台服务器的性能，产生瓶颈时的解决方法：

  • 垂直扩展：还是一台服务器，把设备升级，提高性能。
  • 水平扩展：一台服务器不行，就多加几台服务器。多台服务器对外提供服务，也叫服务器集群（或群集）
    • 高性能
    • 高可靠性

2.2 多网关存在的问题：

  • 网关间IP地址冲突
  • 主机会频繁切换网络出口

2.3主备抢占的三种方式：

  • 立即抢占：只要发现有比我小的报文，就立即抢占；
  • 延时抢占：延迟一段时间再进行抢占；
  • 不抢占

3、基本结构

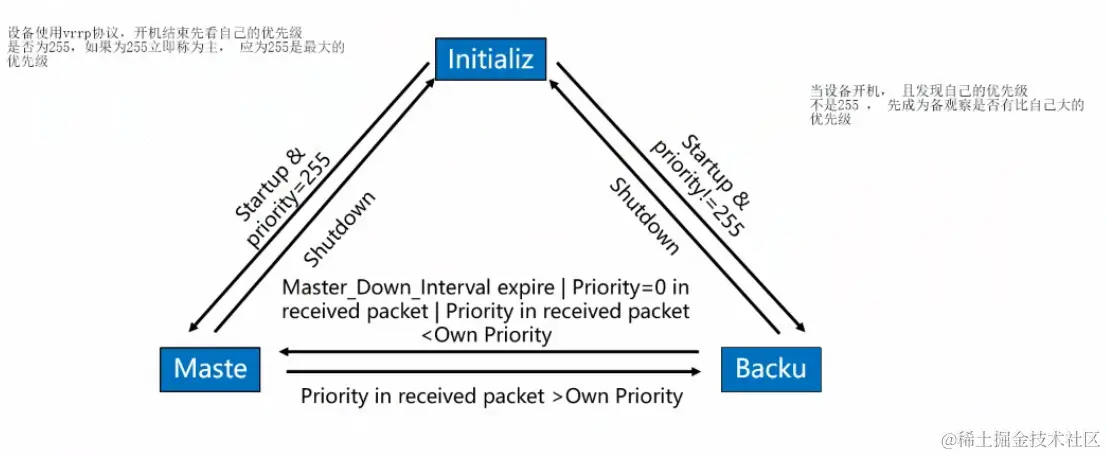

image.png 所有路由器设置一个组播地址，224.0.0.18，之间互相通信，周期为一秒一次，所以也叫心跳线。

  • 主：设备使用VRRP协议，初始读条结束，开机后先看自己的优先级是否为255，如果为255，立即成为“主”；

  • 备：当设备开机，且发现自己的优先级不是255，先成为“备”，并且观察是否有比自己大的优先级。

  • 成为备后：

    • 当收到比自己大的优先级报文，那么继续做备；
    • 当收到比自己小的优先级报文，那么成为主；
    • 一定时间内收不到报文，也成为主；（等待时间为3倍的hello时间。hello是心跳线，一个hello代表一秒，3倍的hello时间也就是3秒。）
    • 收到优先级为0的报文，代表主要主动退出了，要时刻做好成为主的准备。

4、设备类型

master路由器
备份（backup）路由器
虚拟网关
VRID
VRRP状态机
Initialize

5、操作命令

vrrp vrid 1 virtual-ip 192.168.1.254
` // 设置1组              配置虚拟网关 `
 vrrp vrid 1 priority 120
`// 配置优先级为120`
 vrrp vrid 1 preempt-mode timer delay 5
`// 延迟抢占  延迟 5s`
 vrrp vrid 1 track interface GigabitEthernet0/0/0 reduced 30
`// 监听上行端口 `
