计算机的运算方法
无符号数和有符号数
无符号数
定义：指的是没有正负号的数据，只有数值部分。将其转为二进制，用寄存器或存储器按照规定长度保存到计算机中
寄存器的长度(位数)可以反映出无符号数的表示范围。比如寄存器8位，则表示范围为00000000-11111111(0-255)
有符号数
定义：指的是有正负号的数据，包含符号部分+数值部分

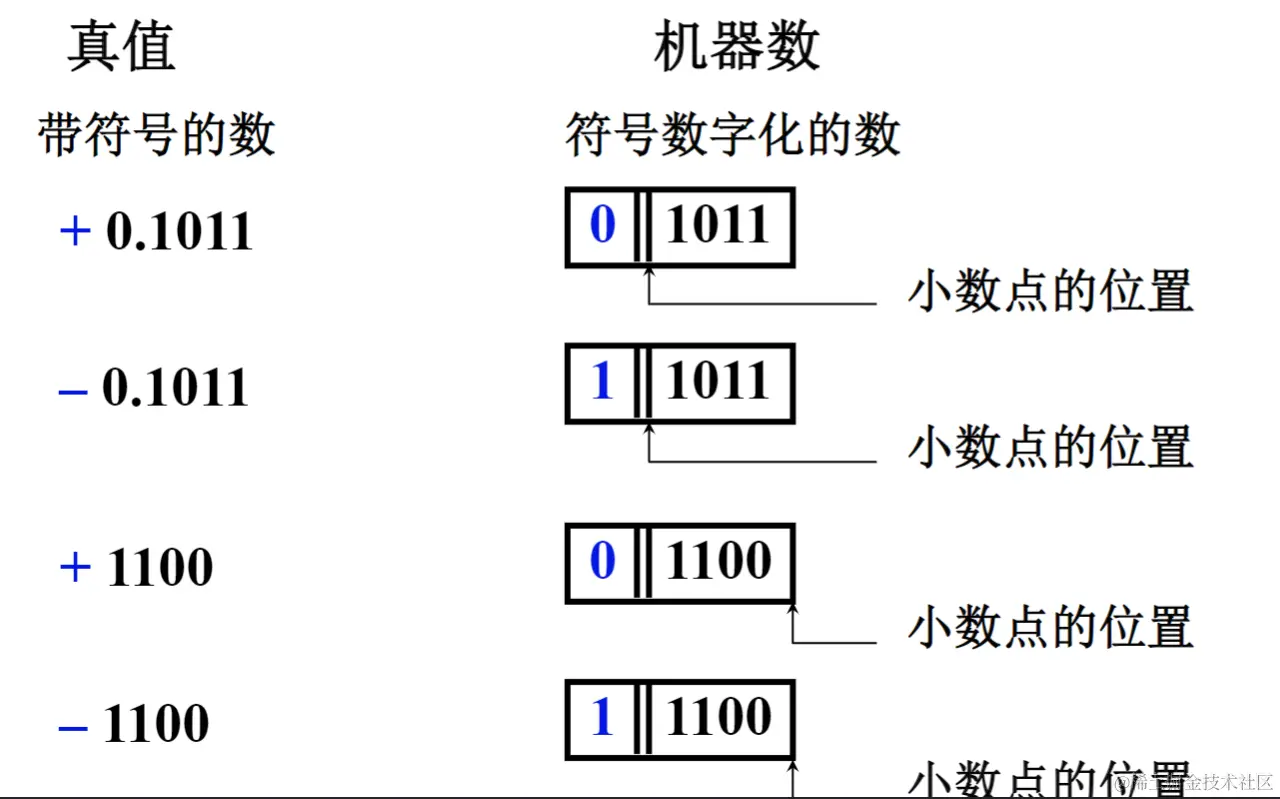

机器数与和真值
机器数：保存在计算机中的数据，将符号进行数字化
真值：平时用的数据，带符号的数
保存要素：数字的符号+小数点的位置+数值
- 小数点在符号位后面:小数定点机
- 小数点在数值位后面:整数定点机
原码表示法

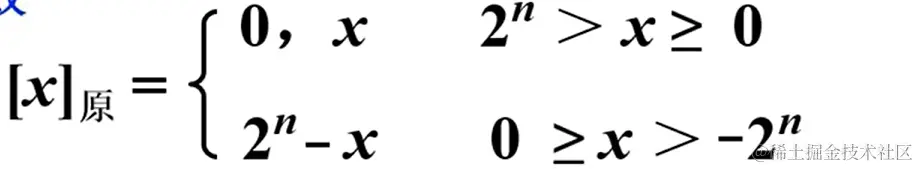

定义：n为数值部分的位数，x为真值,保存在计算机中的数据 特点：带符号的绝对值表示
- 整数:用逗号将符号位和数值位分开
x=+1110 ->原码[x]原=0,1110,
x=-1110->源码[x]原=2^4+1110=1,1110

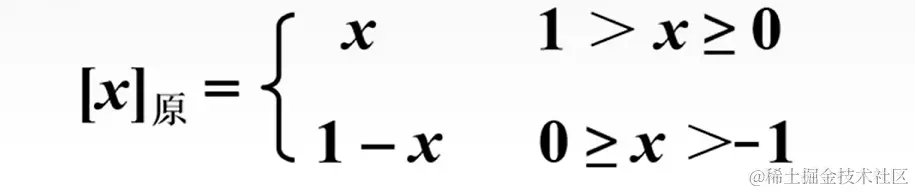

- 小数:用小数点将符号位和数值位分开
x=+0.1101 ->原码[x]原=0,1101
x=-0.1101->源码[x]原=1-(-0.1101)=1.1101
x=+0.1000000->原码[x]原=0.1000000
x=-0.1000000->原码[x]原=1.1000000
特点：简单直观，但做加法会出现问题
举例：
- 机器数与和真值的转换
已知x的原码为1.0011，求x
x=1-1.0011=-0.0011
已知x的原码为1,1100,求x
x=2^4 - 1,1100=-1100
求x=0的原码
假设x=+0.0000->0.0000
假设x=-0.0000->1.0000
假设x=+0->0,0000
假设x=-0->1,0000
机器数表示的范围与其字长有关
补码表示法
补的概念：将减法转换为加法，+9是-3以12为模的补数
- 一个负数加上模极为该负数的补数
- 一个正数和负数互为补数的时候，绝对值之后为模数
- 正数的补数为其本身
- 当真值为负数的时候，补码可以用 原码除符号位外的每位取反，末位加1获得

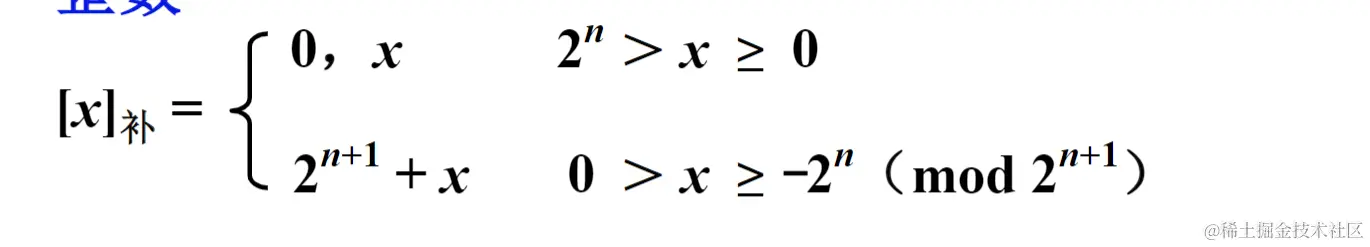

- 整数

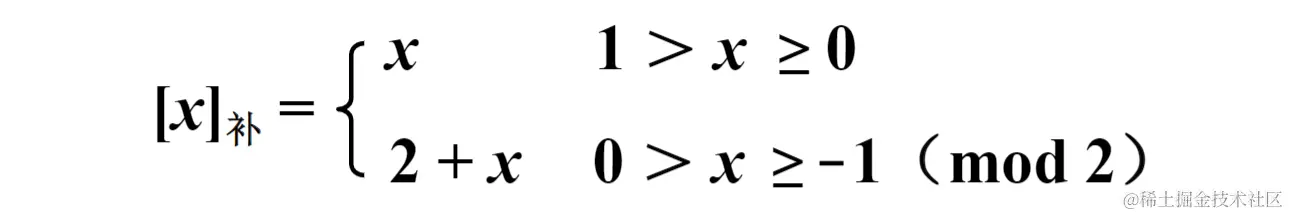

- 小数
已知x的补码为0.0001，求x
x=+0.00001
已知x的补码为1.0001，求x
x的原码为1.1111,所以x=-0.1111
已知x的补码为1，1110，求x
x的原码为1，0010，所以x=-0010

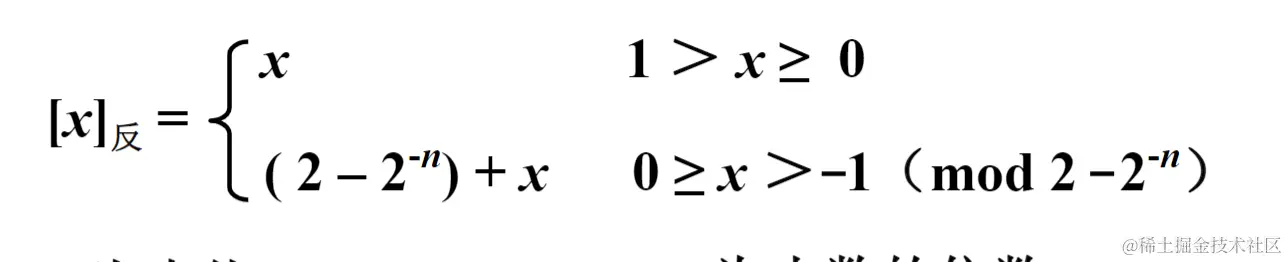

反码表示法
- 整数
- 小数
已知x的反码为0,1110，求x
x=+1110
已知x的反为1，1110，求x
x=x的反码-（2^5 -1)=1,1110 -11111=-0001
移码表示法
补码和移码只差一个符号位
x的移码=2^n+x
最小真值的移码全为0 作用：用移码表示浮点数的阶码能方便判断出浮点数的解码大小
数的浮点表示

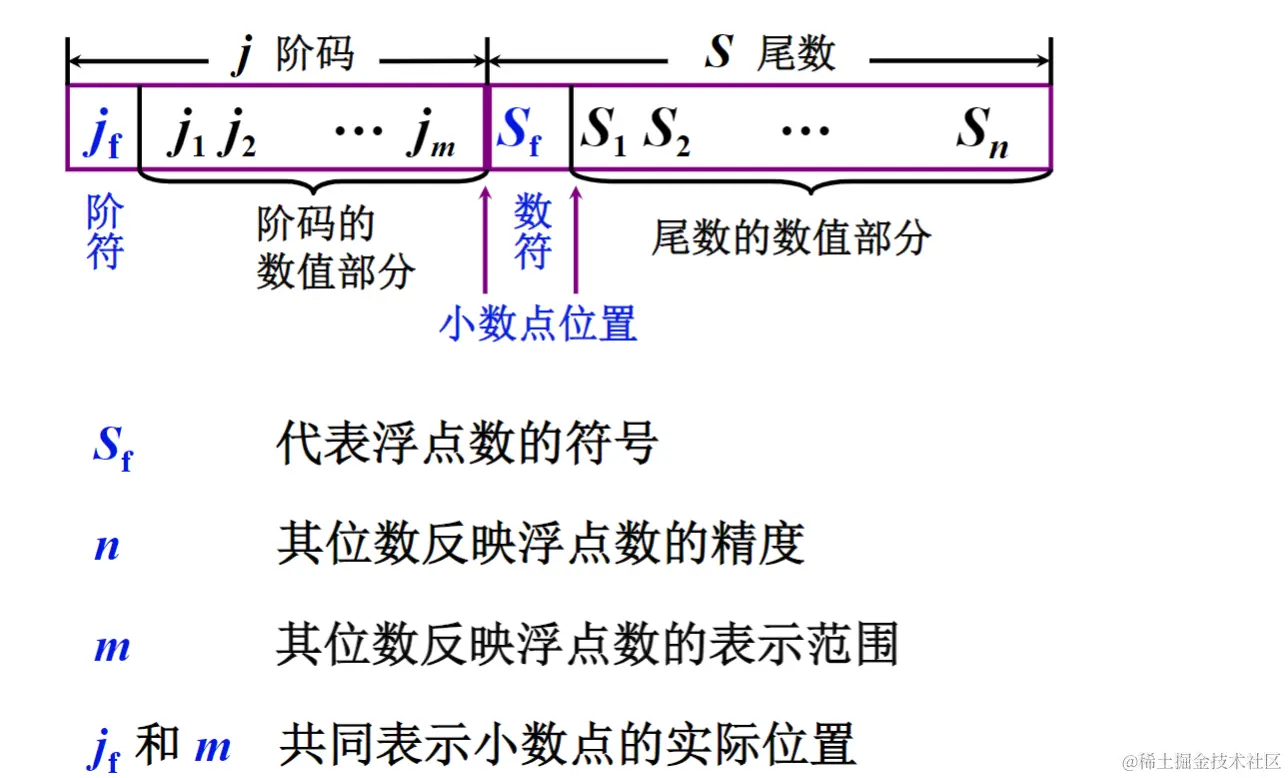

表示：N=S * r^j(S为尾数，j为阶码，r为尾数的基值)

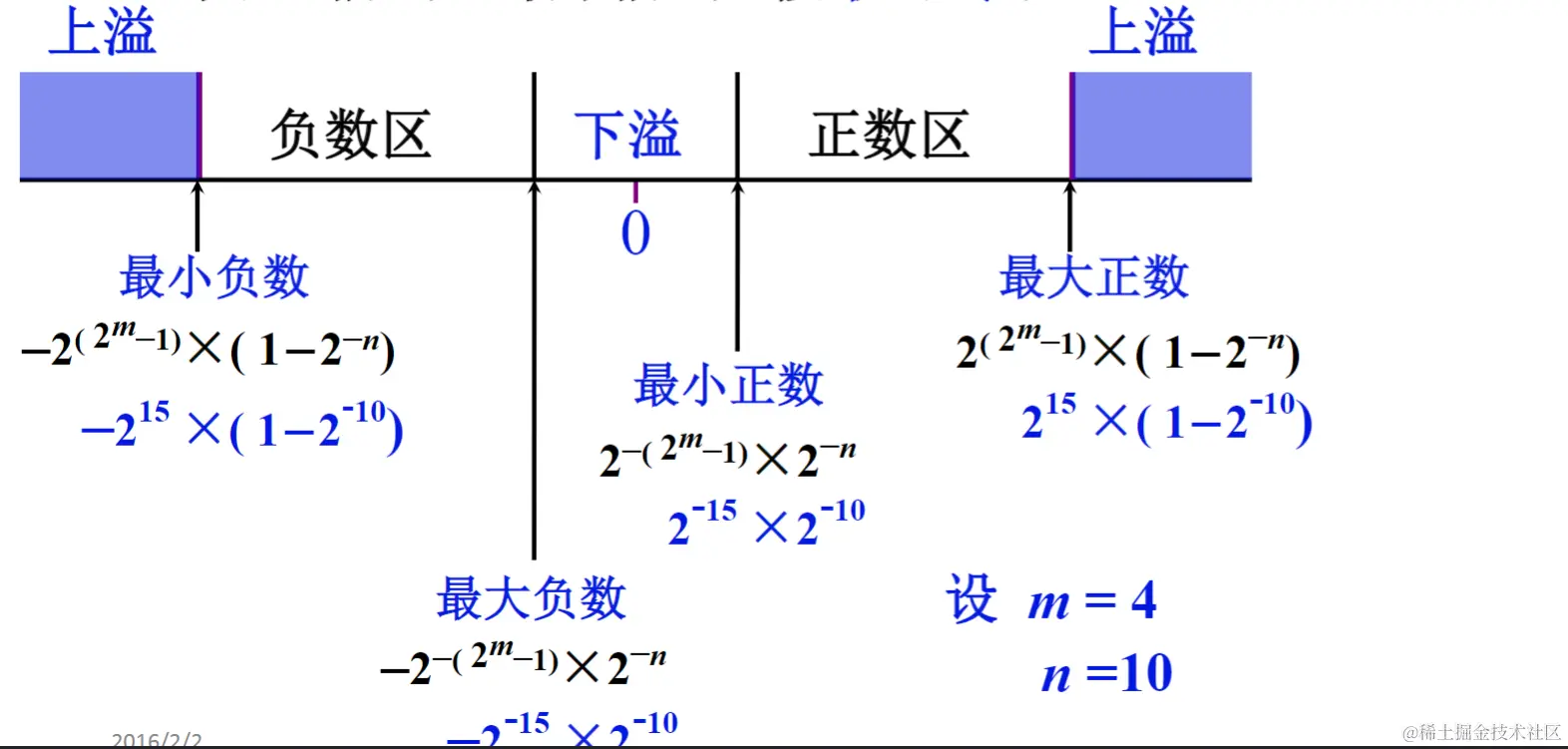

表示的范围：
上溢： 阶码>最大阶码
下溢：阶码<最小阶码，按机器0处理
定点运算
移位运算

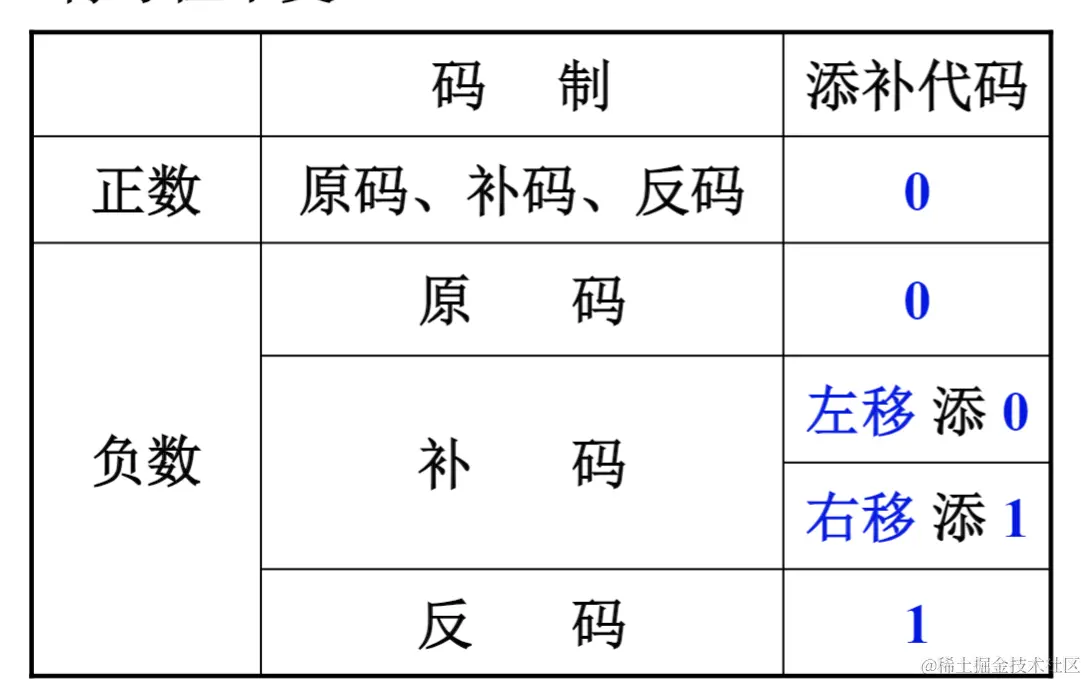

算术移位：有符号数的移位
逻辑移位:无符号数的移位
- 逻辑左移：低位添0，高位丢失
- 逻辑右移：高位添0，低位丢失
加减法运算
符号位产生的进位自然丢掉 补码加减法运算公式：
整数加法：A[补]+B[补]=[A+B]补 (mod 2^(n+1))
小数加法：A[补]+B[补]=[A+B]补 (mod 2)
整数减法：[A-B]补=[A+(-B)]补=A[补]+(-B)[补] (mod 2^(n+1))
小数减法：[A-B]补=[A+(-B)]补=A[补]+(-B)[补] (mod 2)
指令系统
指令系统是软件和硬件之间的桥梁
机器指令
指令的格式：操作码 地址码 寻址方式
- 操作码：指示要执行的操作，对什么样的数据进行操作
- 地址码：指示操作数的位置
- 寻址方式：指定了如何获取这些操作数
cpu
cpu结构
CPU功能：对指令进行解释
- 控制器
- 取指令
- 分析指令
- 执行指令，发出各种操作命令，控制部件完成指定的操作
- 控制程序的输入以及结果的输出
- 总线的管理
- 处理异常情况和特殊请求
- 运算器
- 实现算术运算
- 实现逻辑运算

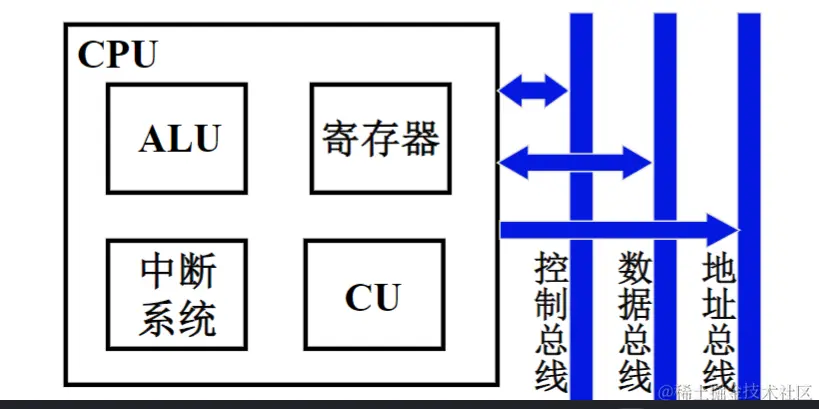

结构
cpu通过总线(数据/地址/控制总线)和计算机的其他部分进行通信 指令控制：PC+IR 操作控制+时间控制:CU+时序电路 数据加工：ALU+寄存器 处理中断：中断系统
寄存器
用户可见寄存器
- 通用寄存器，存放操作数（也可以作为某种寻址方式所需的专用寄存器）
- 数据寄存器，存放操作数，满足各种数据类型，2个寄存器拼接存放双倍字长数据
- 地址寄存器，存放地址，其位数应满足最大的地址范围（用于特殊的寻址方式 段基值 栈指针）
- 条件码寄存器,存放条件码，可作程序分支依据
控制和状态寄存器
- 控制寄存器，PC->MAR->M->MDR->IR,控制cpu操作，其中MAR,MDR,IR用户不可见，PC用户可见
- 状态寄存器，存放条件码，PSW寄存器(程序状态字)
控制单元(控制器)
功能
微操作命令
概念：在指令解释过程中由控制单元发出的指令，该指令完成的动作和整条指令要完成的功能相比要小得多
指令完成的工作周期：
- 取指周期（给定的内存单元取出指令）
- 间址周期(指令寻址方式中使用了间接寻址，利用间址周期从给定的内存单元中取出操作数的地址，放到指令的地址码部分)
- 执行周期(完成对操作数的读取和操作)
- 中断周期（有中断请求，cpu要进行中断响应：保存程序断点，形成中断程序的入口地址）

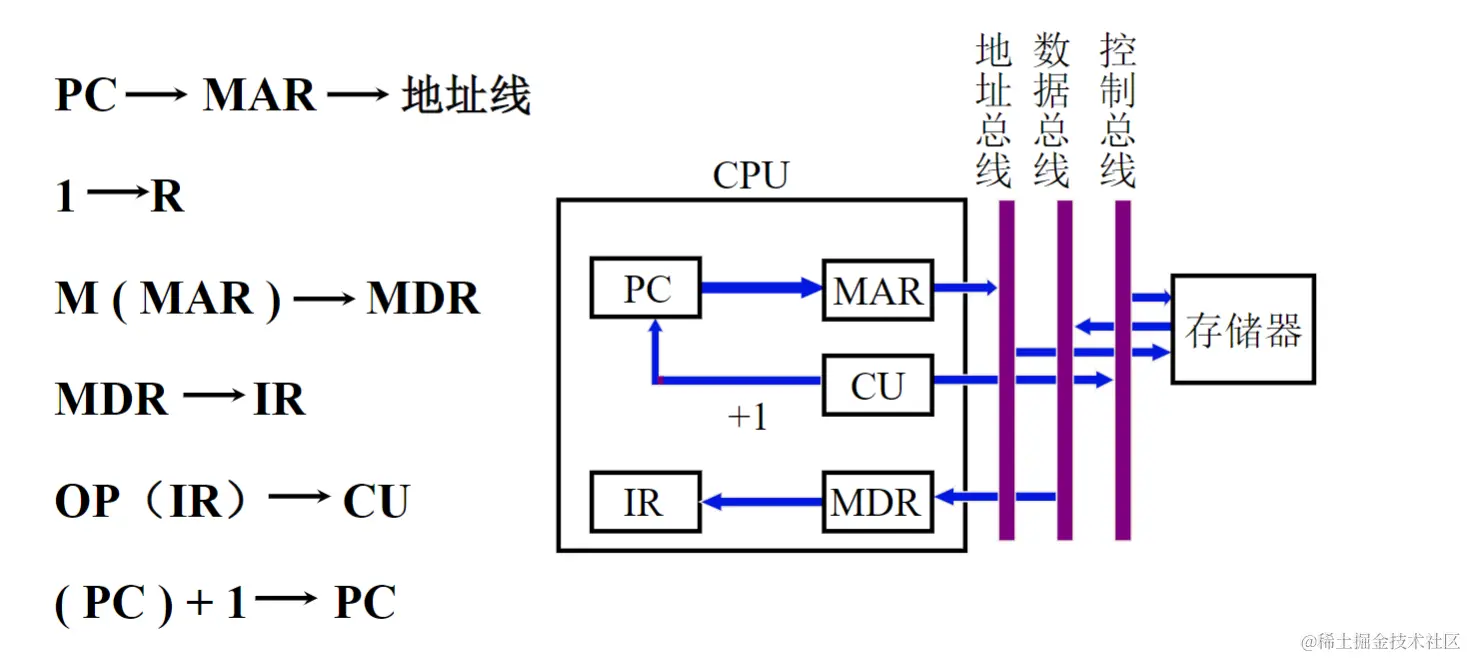

取址周期：
- 指令从内存单元中取出需要指令的地址，这个地址保存在程序计数器(PC寄存器)
- PC把指令地址给MAR,通过MAR把信号给地址总线，最后送到存储器中
- 控制单元向存储器发出读命令，读出的数据由存储器通过数据总线送给MDR，最后送到IR(指令寄存器)
- 将指令寄存器中的操作码送给控制单元，完成译码任务（确定指令要做什么操作，其由指令的操作码决定）
- 对PC进行更新，对PC+1将结果保存到PC中

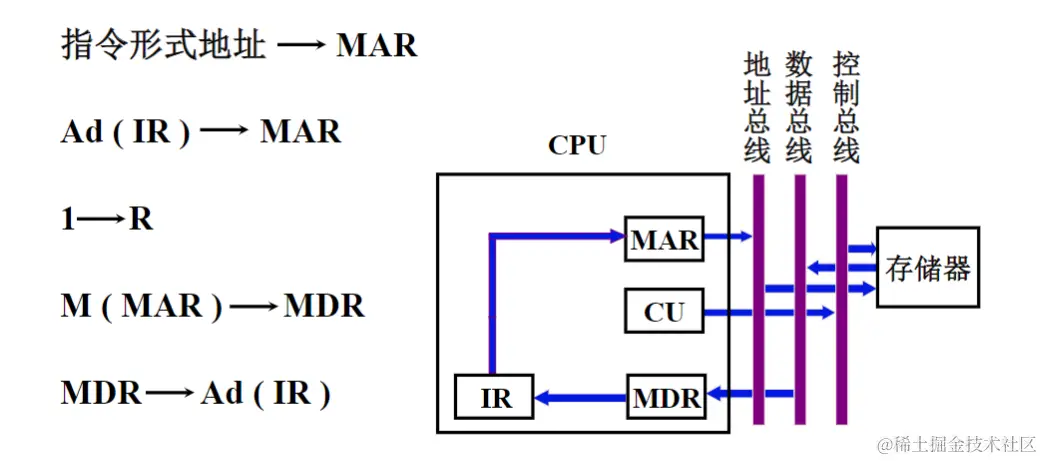

间址周期
把操作数的地址从存储器中取出，放入指令寄存器中所保存的指令的地址码部分
- 将指令形式地址传送给MAR，再传给地址总线，最终送到存储器的地址线上
- 控制器发出将IR地址码部分送给MAR的控制信号
- 控制器向存储器发出读操作命令
- 存储器接收到地址和读操作命令以后，在指定的内存单元中，将操作数的地址取出通过数据总线传输给MDR
- 被取出的操作数地址放入IR寄存器的地址码部分(操作数的物理地址/操作数所在的存储单元的地址)
执行周期

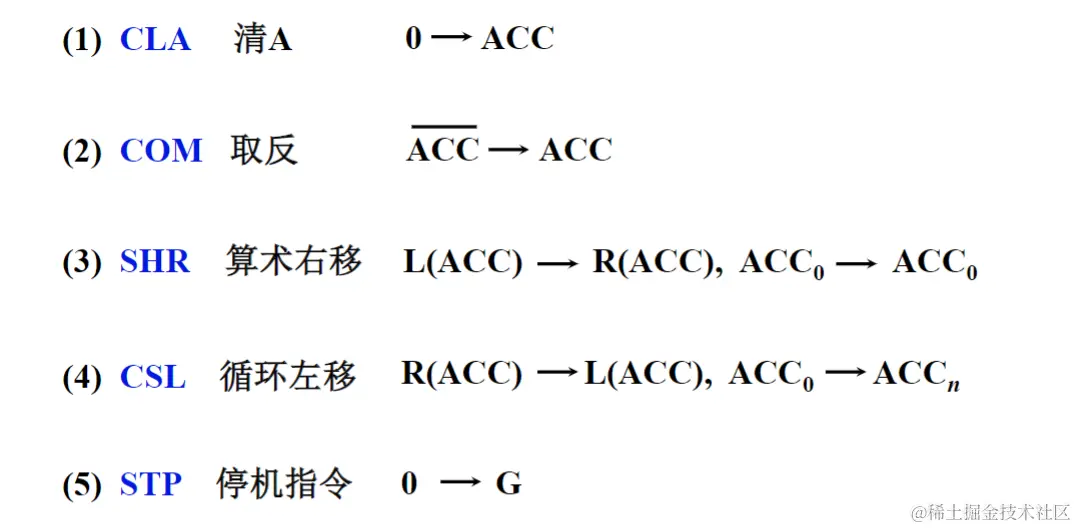

非访存类指令：
- CLA 清理 ACC，0送给ACC寄存器
- COM 取反，ACC中的内容按位取出
- SHR 算术右移，数据右移，最左侧符号位空出，再将符号位写入
- CSL 循环左移，
- STP 停机指令，停机标志置为0
访存类指令：

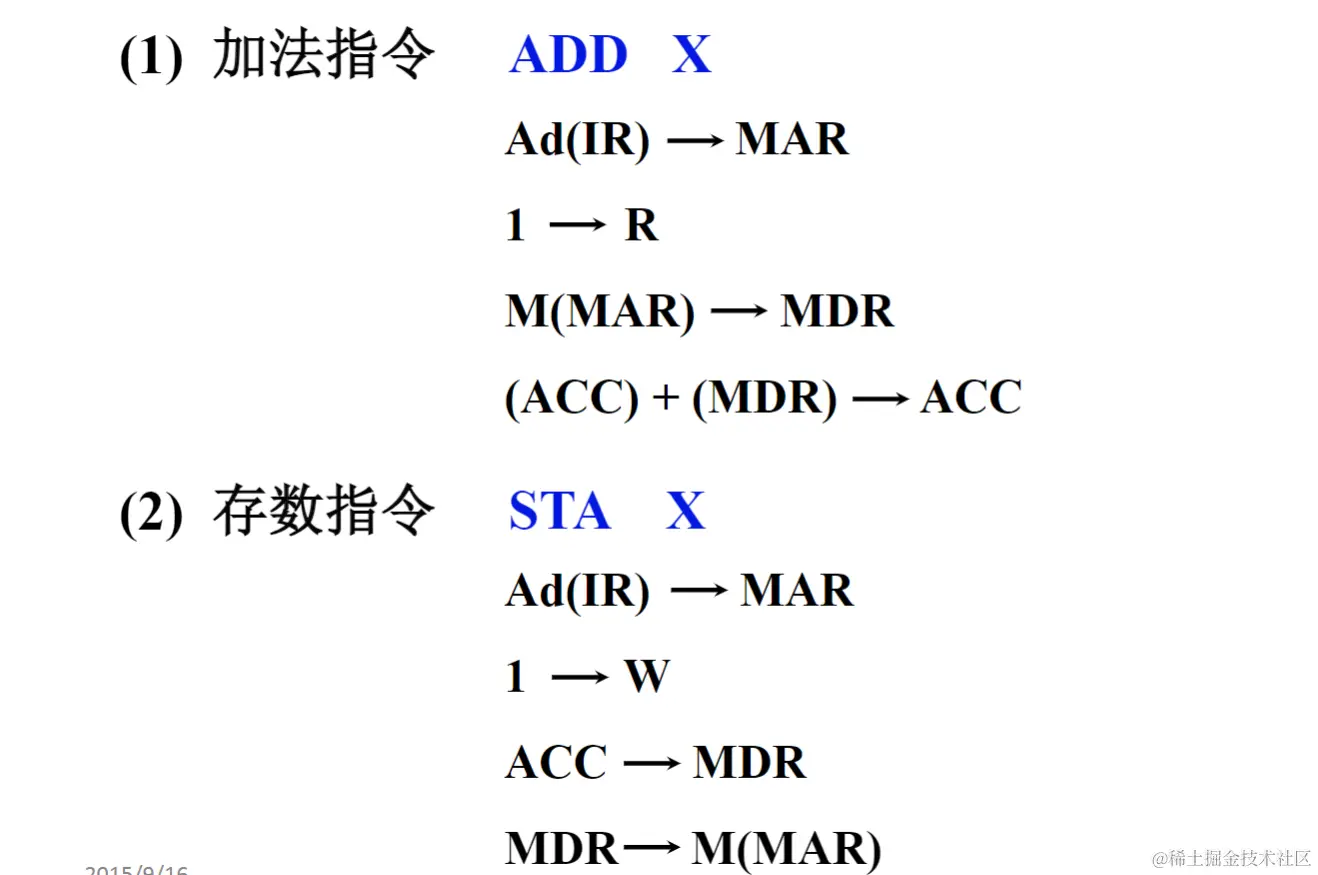

- 加法指令 ADD X(操作数之一的地址码),保存到ACC中
- IR中的地址码部分传给MAR:在寄存器中读取操作数
- 控制单元发出读命令
- MAR寄存器中保存的地址作为访问存储器的地址，把给定单元中保存的数据取出放入MDR
- ACC和MDR内容相加，将结果保存到ACC
- 存数指令 STA X，把ACC中保存的数据传送到内存单元的给定地址
- 指令寄存器中的地址码部分传给MAR
- 控制单元向存储器发出写命令
- ACC内容送入MDR寄存器，准备向内存单元进行写操作
- 把MDR数据保存到给定的内存单元地址MAR中

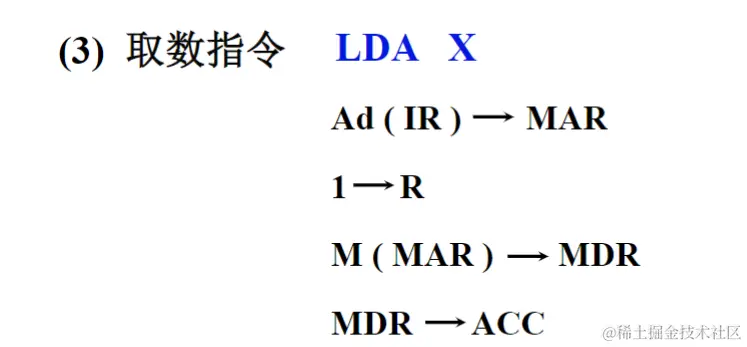

- 取数指令 LDA X,把内存单元中给定的地址的数据取出，保存在cpu的ACC寄存器中
- IR的地址码部分给MAR
- 控制单元向存储器发出读命令
- 将MAR指定内存单元的内容读出并送到MDR
- 把MDR内容保存到ACC

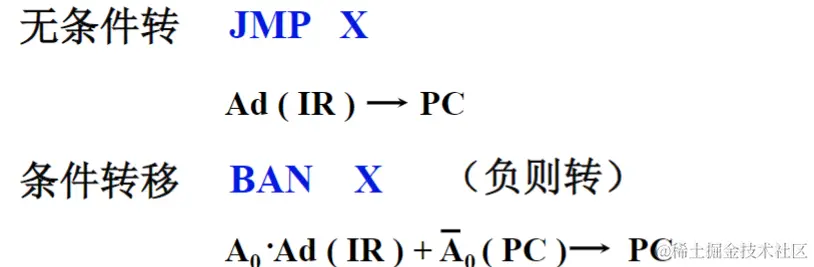

转移指令
- 无条件转移 JMP X
- 把指令寄存器中的指令的地址码部分送入PC
- 条件转移 BAN X
- 上一次计算结果为负数则进行转移，否则不转移
- 指令寄存器中的指令的地址码部分送入PC
周期：
- 非访存类：取址周期+执行周期
- 直接访存：取址周期+执行周期
- 间接访存：取址周期+间址周期+执行周期
- 转移类：取址周期+执行周期
- 间接转移类：取址周期+间址周期+执行周期
中断周期
保存断点+形成中断服务程序的入口地址+关中断
程序断点存入0地址
1）保存断点：
- 将
0送给MAR - 控制单元向存储器发出写命令
- 将PC的内容保存到MDR
- MDR内容保存到MAR指定的内存单元中
2）形成中断服务程序的入口地址：
- 将向量地址保存到PC中
3)关中断：不允许发生中断
- 将
0送到中断允许的触发器中
程序断点进栈
- sp的内容减1，形成新的站点地址，送入MAR
- 控制单元向存储器发出写命令
- pc送入MDR
- mdr内容保存到MAR指定的内存单元中
- 将向量地址保存到PC中
- 将
0送到中断允许的触发器中
