DHCP

概述

• Dynamic Host Configuration Protocol动态主机配置协议（动态主机分配协议），制定了主机动态获取IP地址和配置信息的标准;
• 允许服务器向客户端动态分配IP地址和配置信息(IP地址、子网掩码、默认网关、DHCP服务器、DNS服务器等信息)

• 底层基于UDP协议的68端口(客户端)和67端口(服务器)实现数据传输;

• DHCP分配方式:

  • 自动分配:分配IP是固定的，主机可以永久使用;
  • 手动分配:管理员指定分配IP地址;
  • 动态分配:IP释放后会重新进入分配池中，其它主机申请IP使用时，服务器会将该IP分配给其它主机使用;

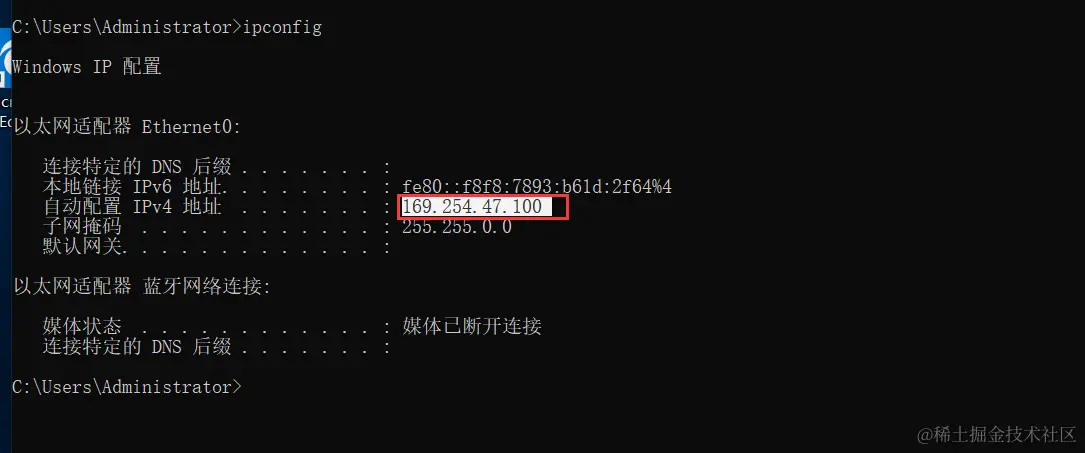

• 当客户端未找到能给其提供DHCP服务的主机时，会自动为其分配一个169.254网段的IP;

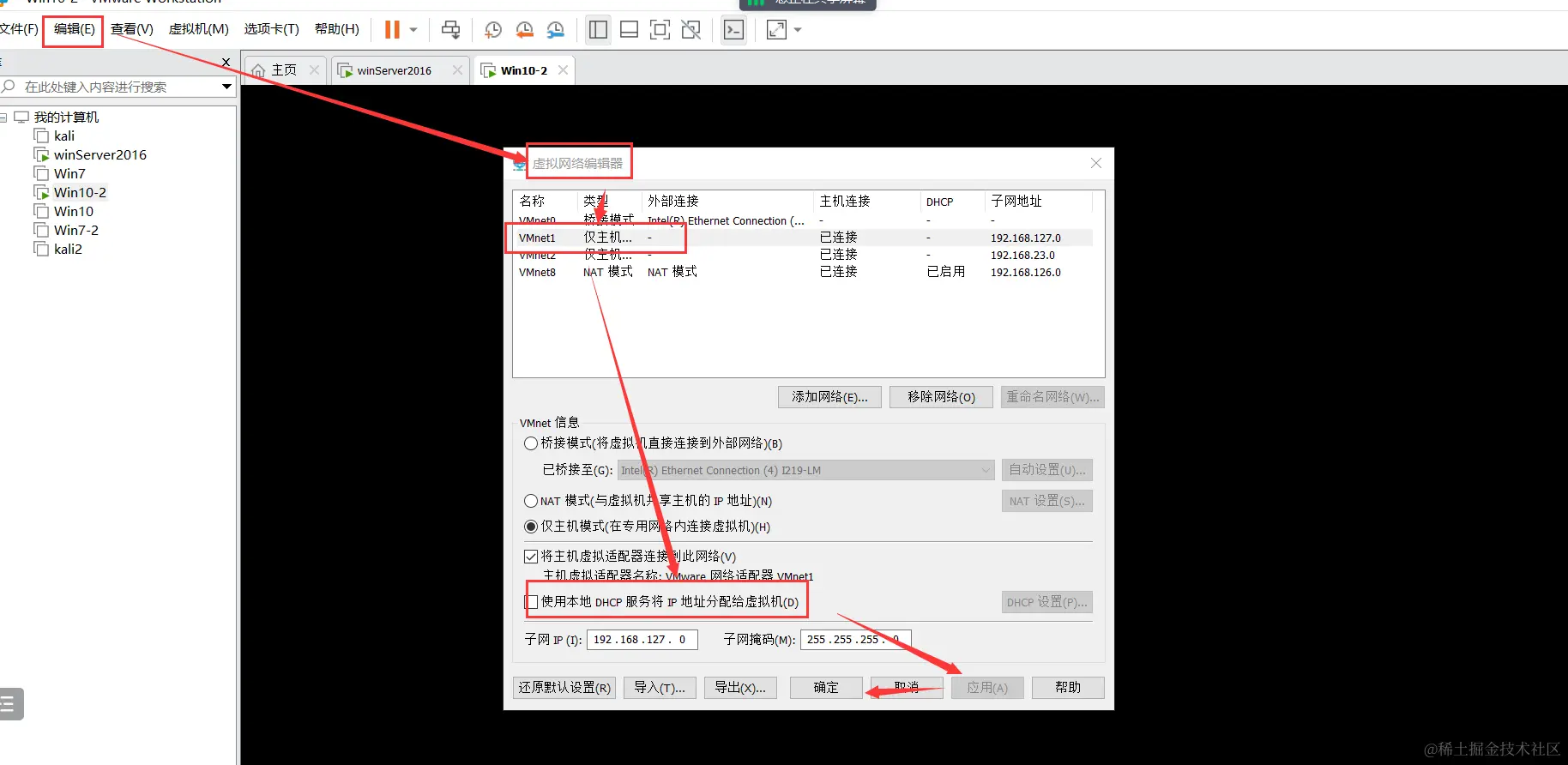

关闭VMwareNet1网卡DHCP功能

命令

• 设置IP信息

1. netsh interface ip set address "网卡名称" static IP地址 子网掩码 网关IP地址

• 查询IP配置信息

1. ipconfig /all

• 释放占用IP

1. ipconfig /release

• 重新获取IP

1. ipconfig /renew

环境搭建

环境

• DHCP服务器:winServer
• 客户机:win10

步骤

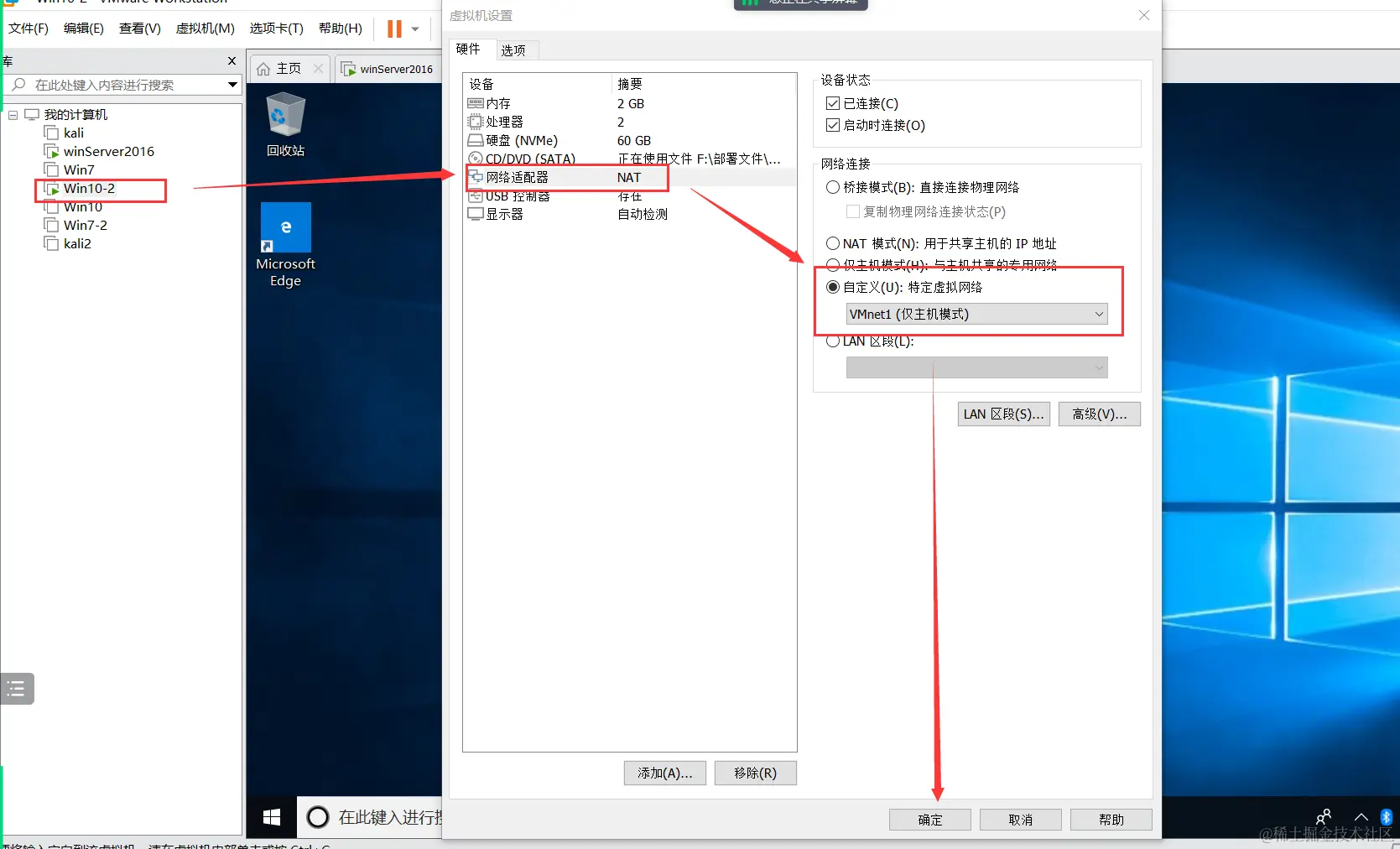

• DHCP服务器和客户机网卡切换为VMwarenet1网卡(仅主机模式)，排除外部网络DHCP服务器干扰;

• 设置DHCP服务器静态IP信息

1. netsh interface ip set address "Ethernet0" static 192.168.100.253 255.255.255.0 192.168.100.254

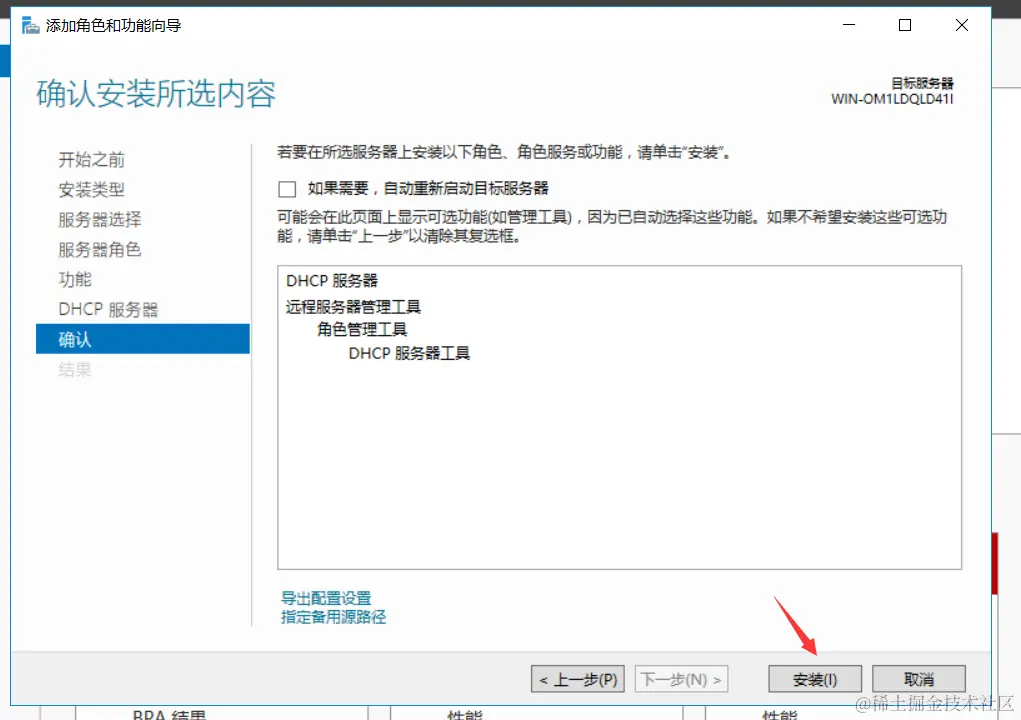

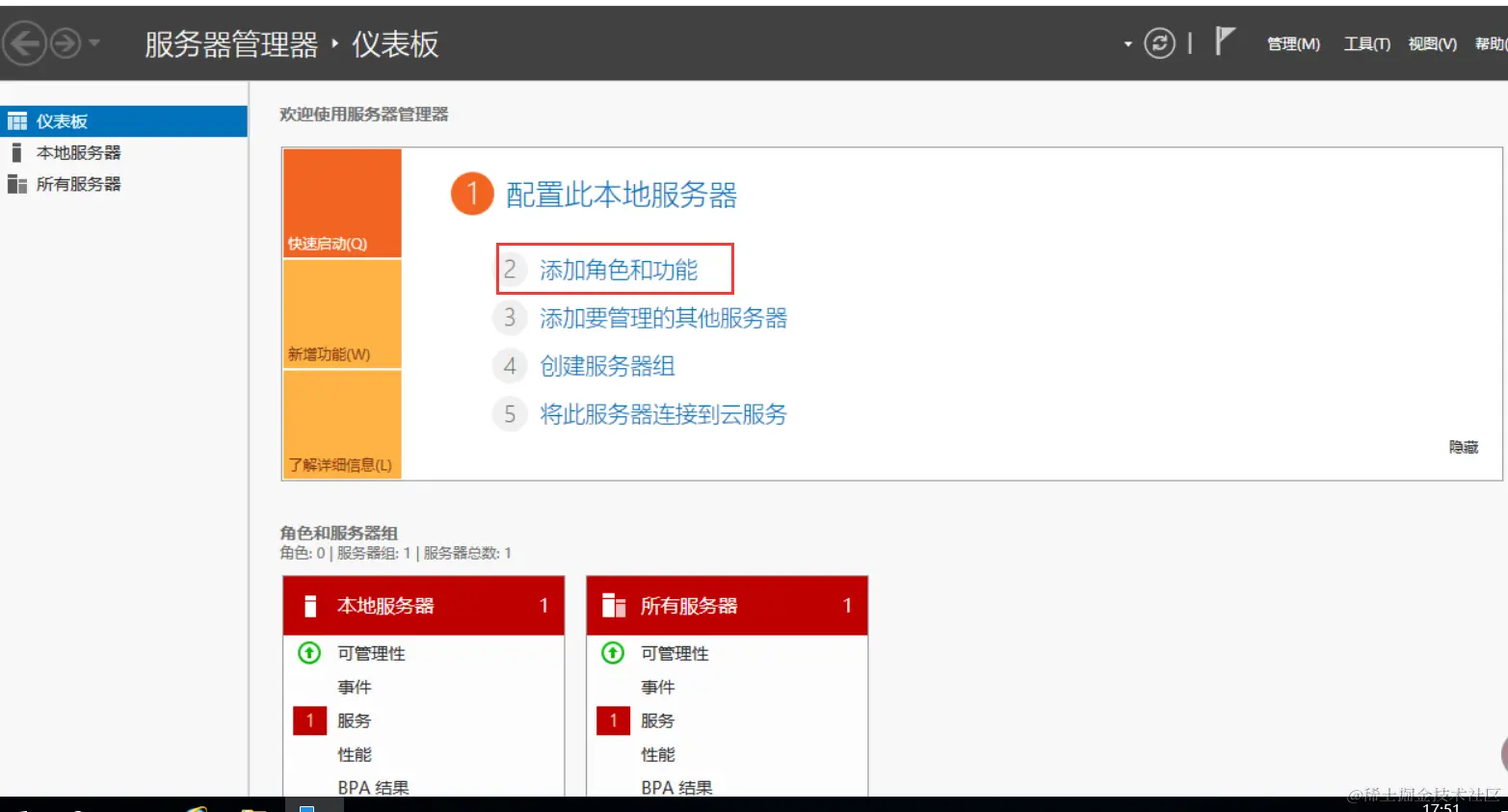

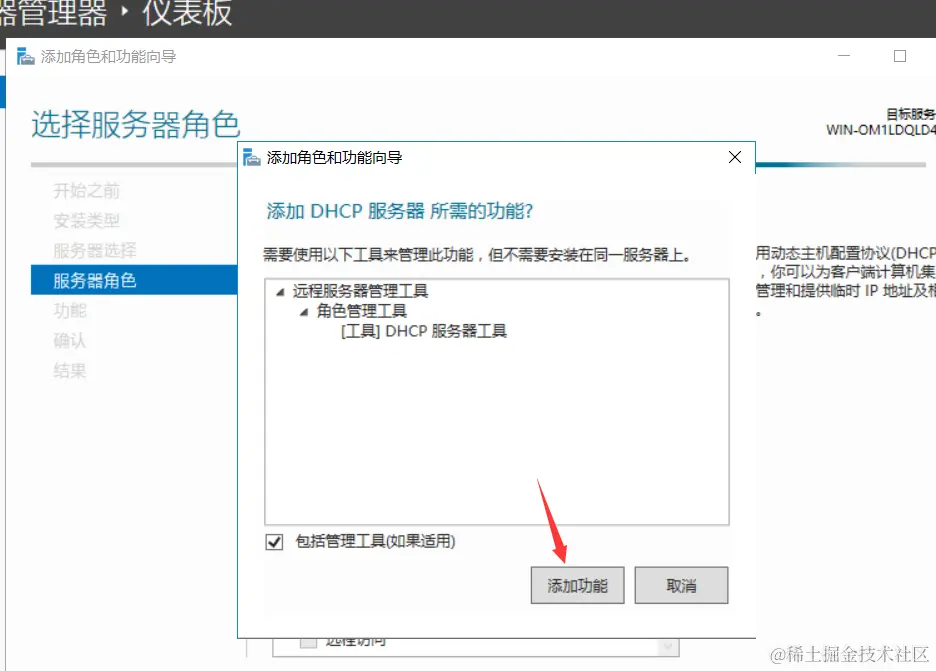

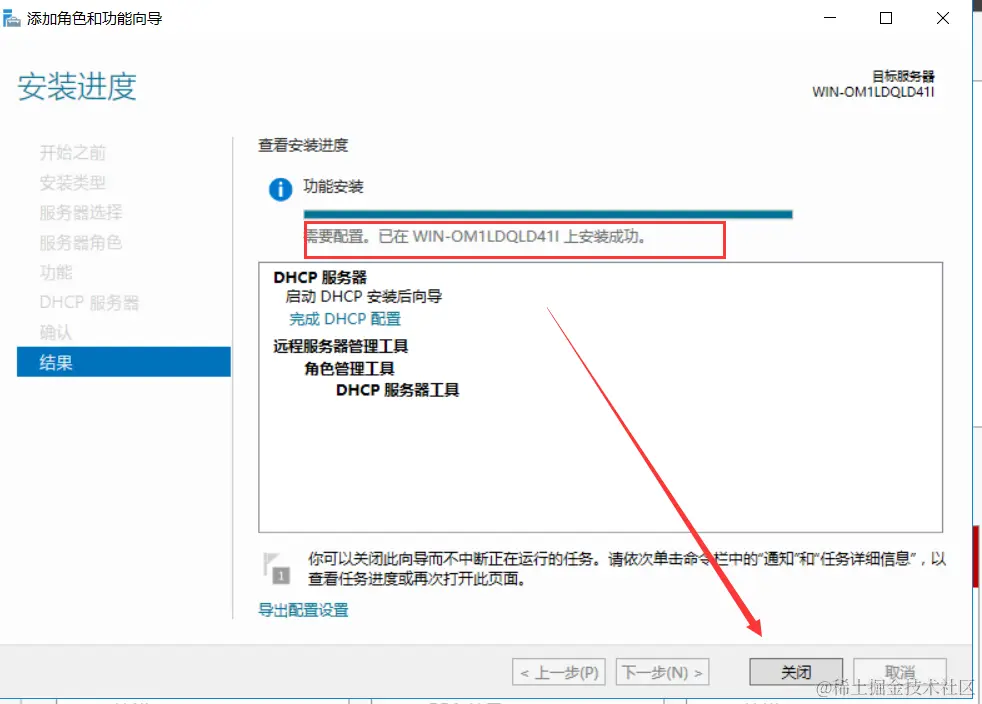

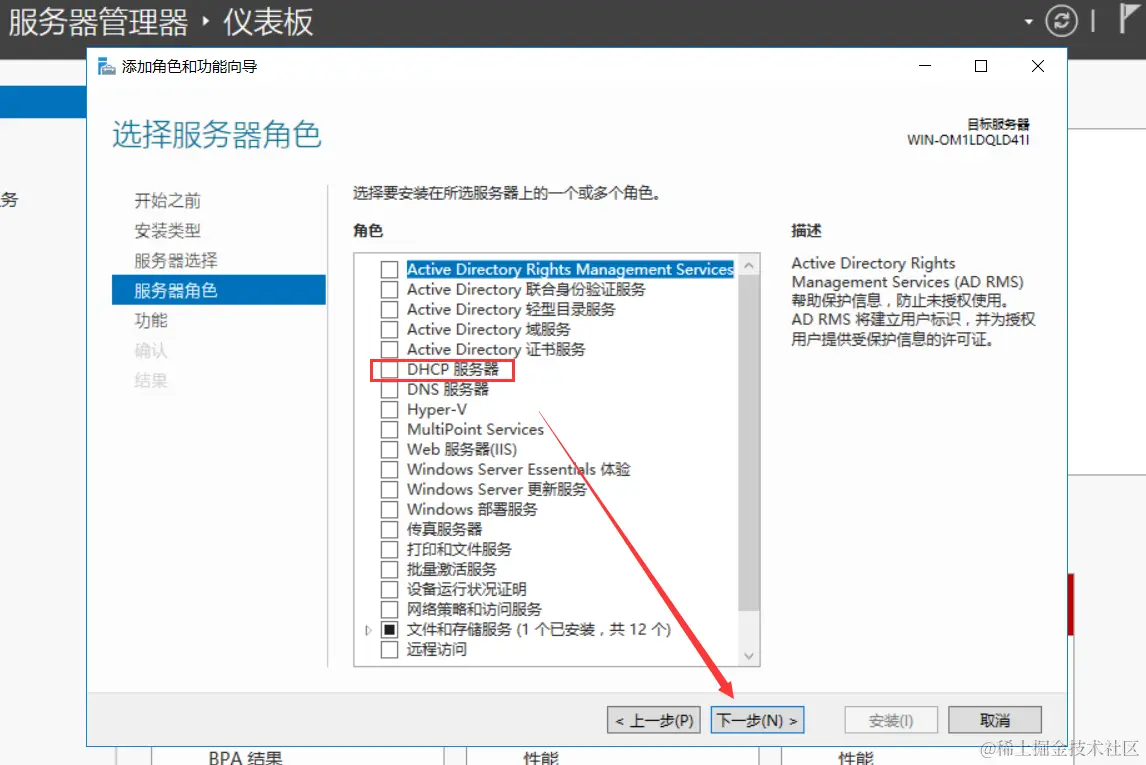

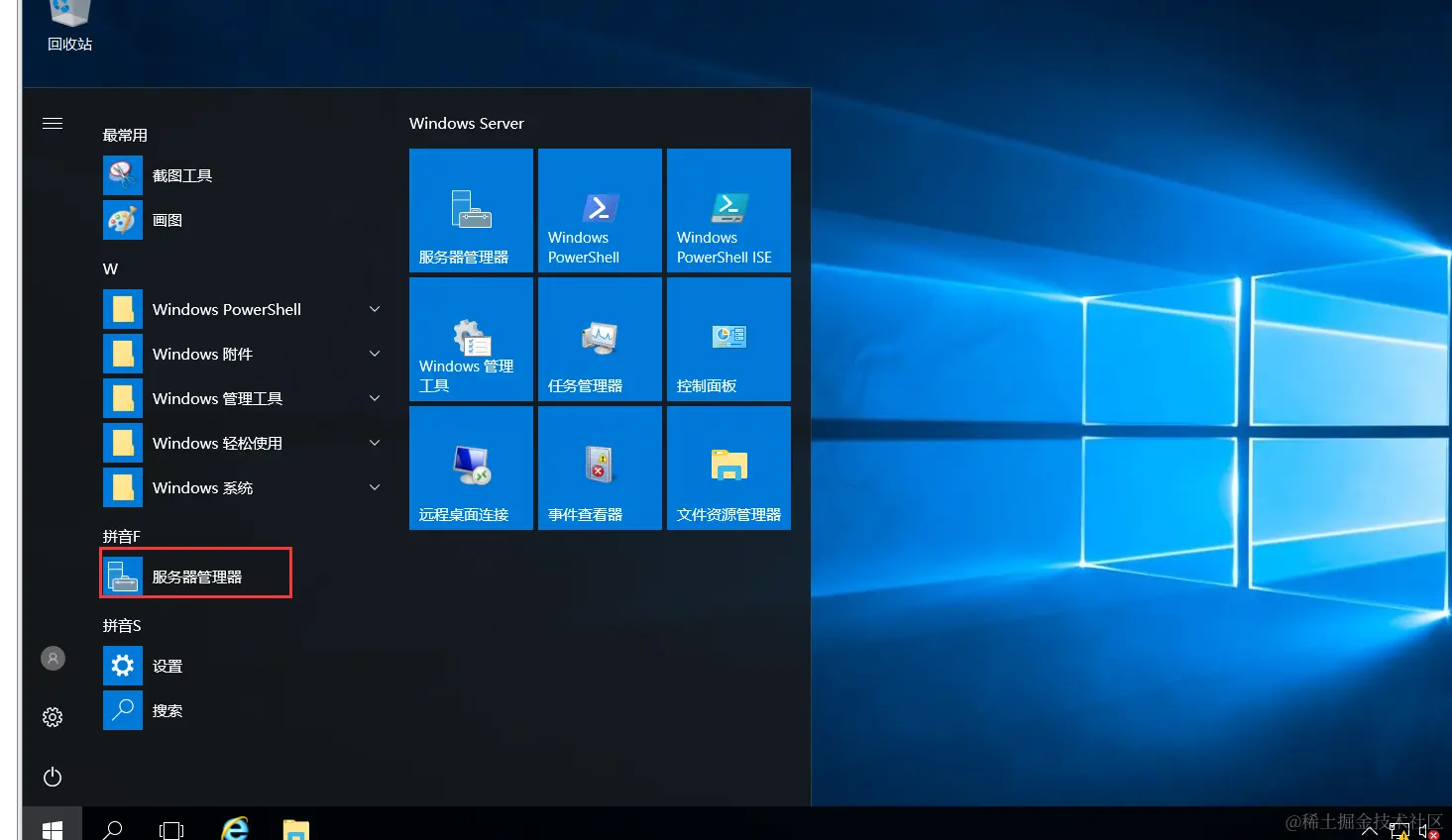

• 安装DHCP服务器软件

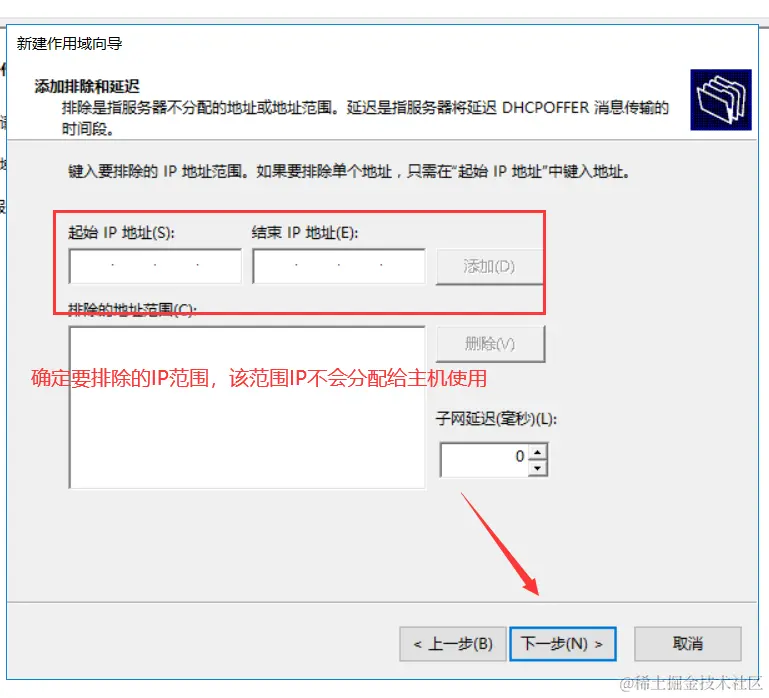

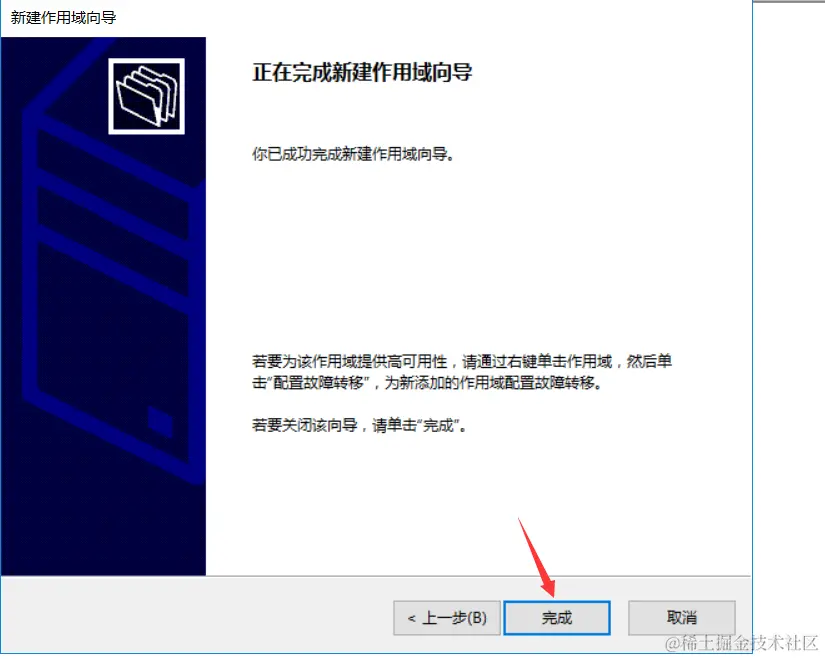

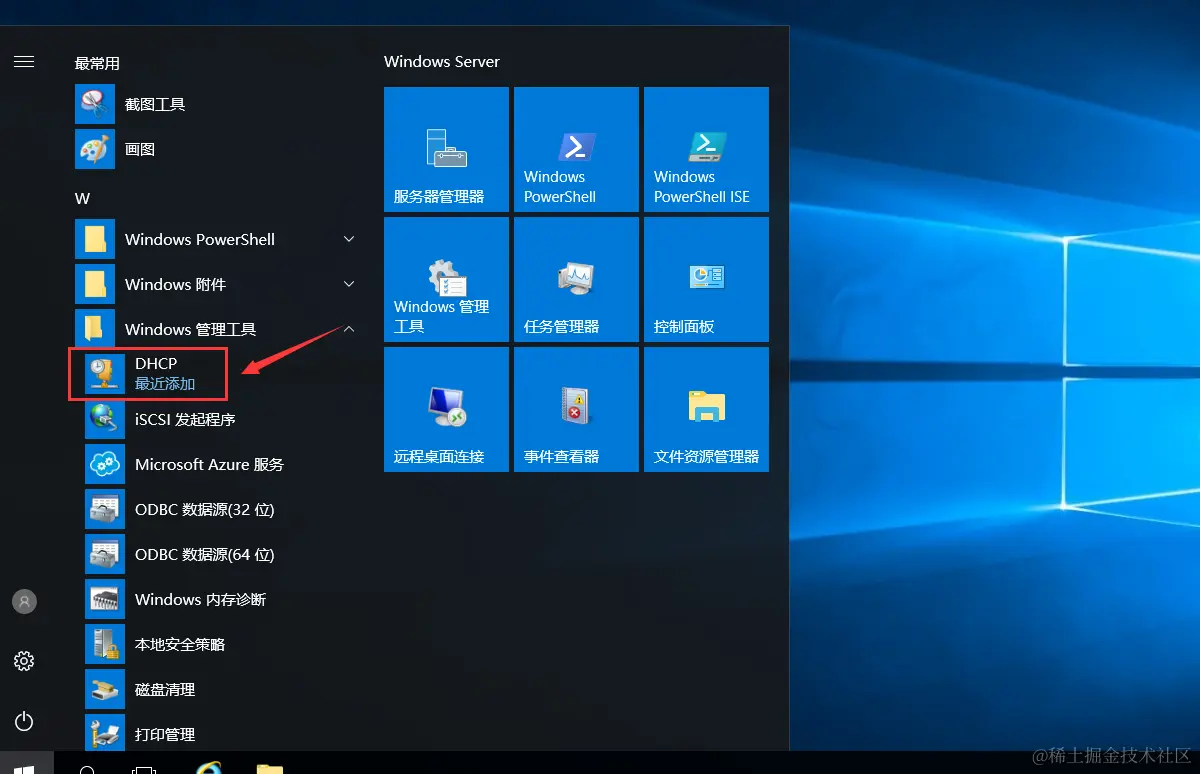

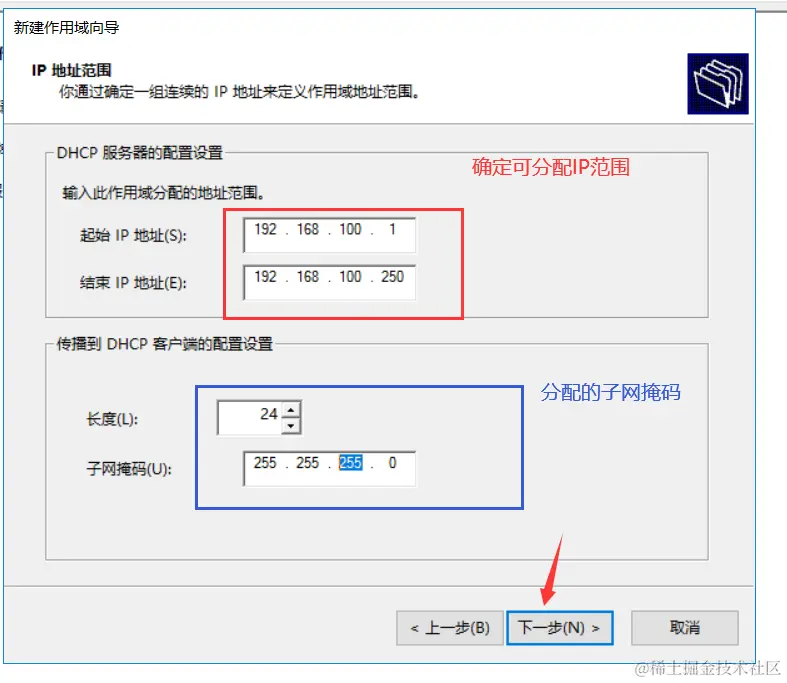

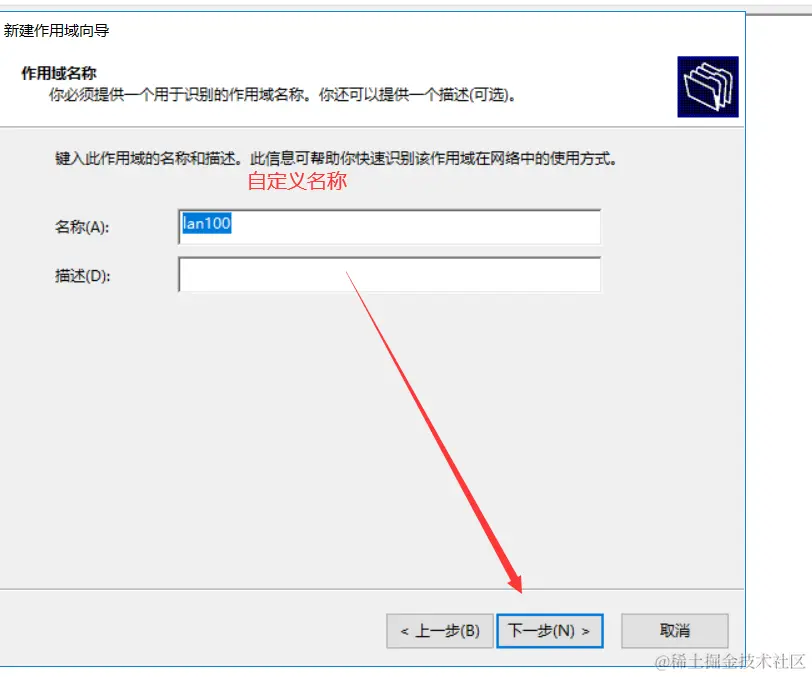

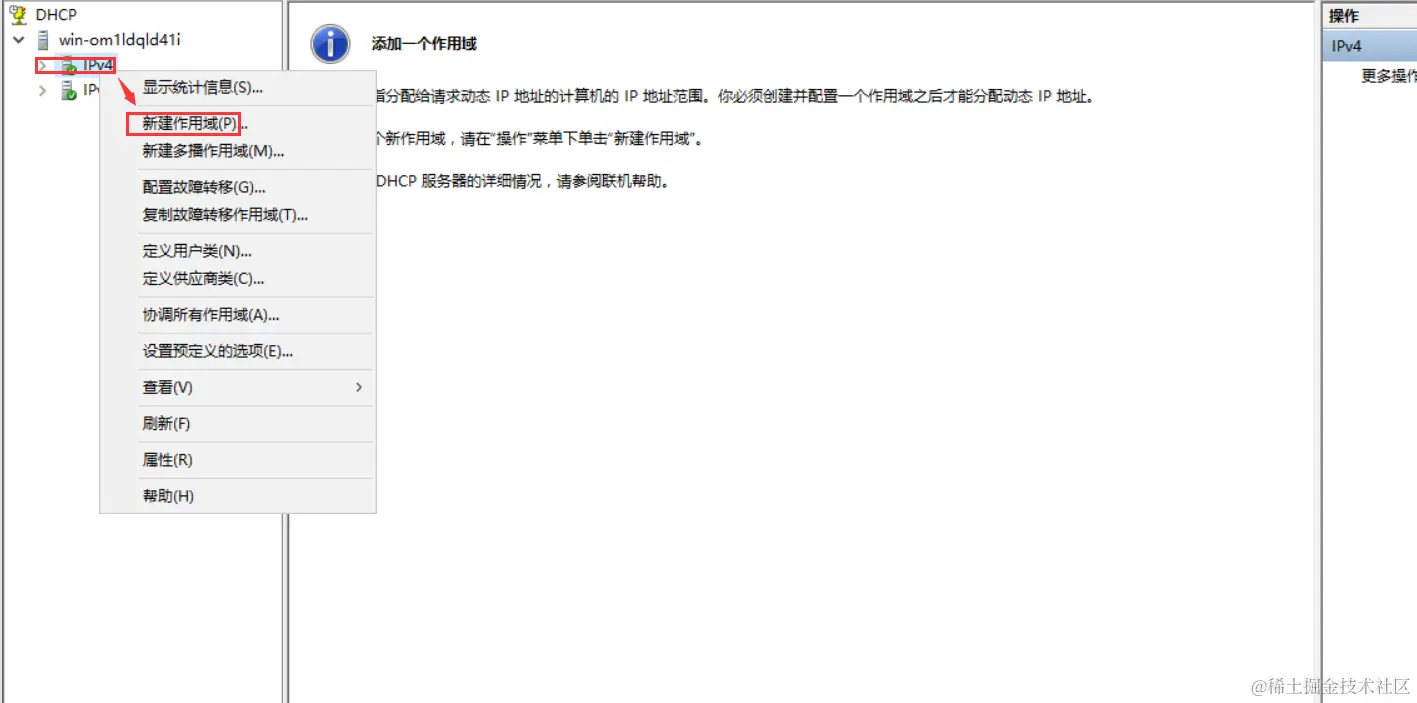

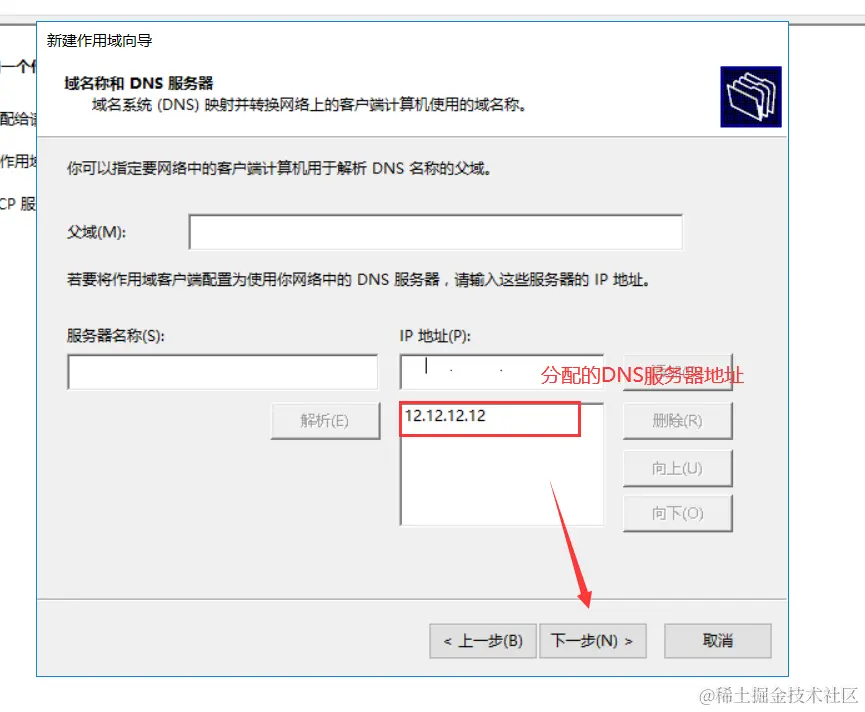

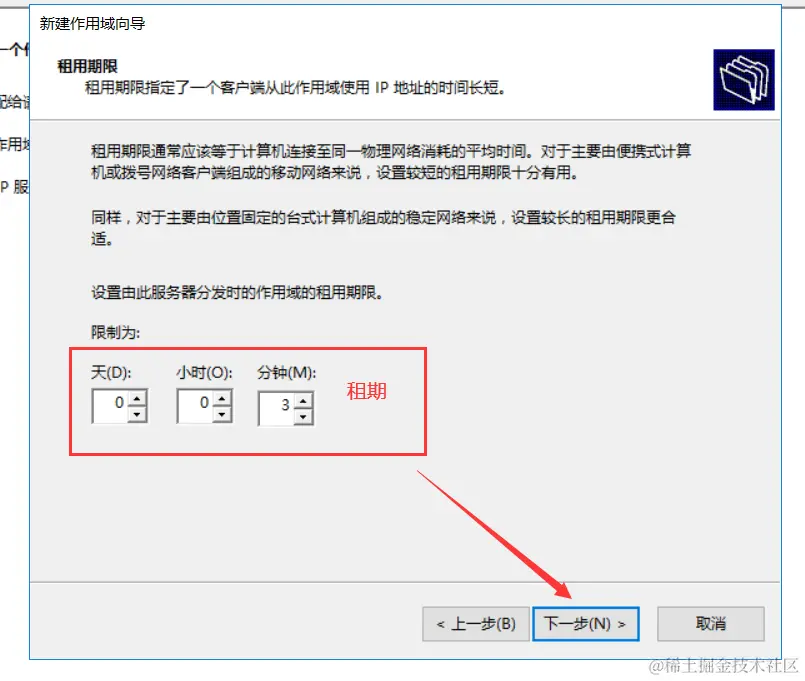

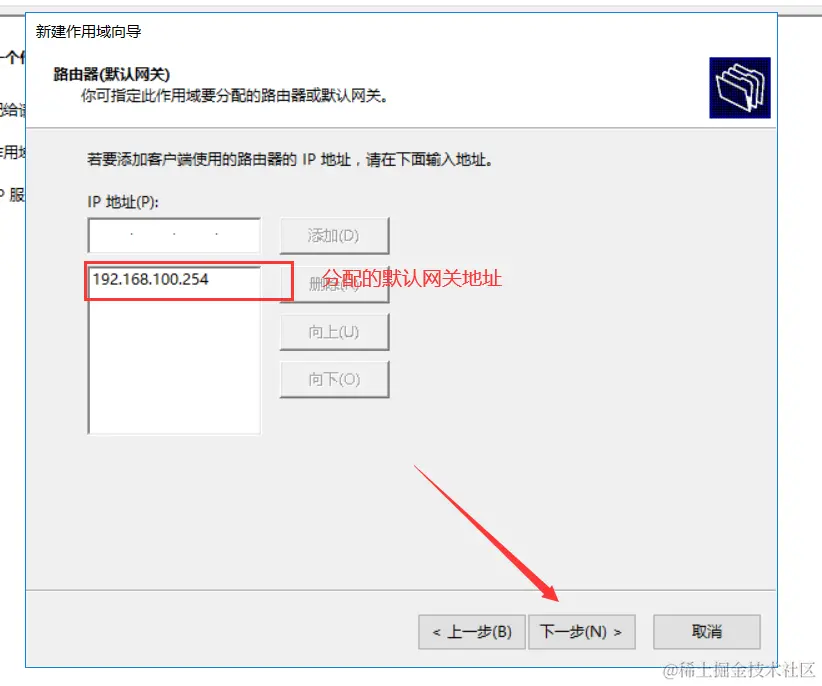

• 配置管理DHCP服务器

• 查看客户机是否分配到IP信息

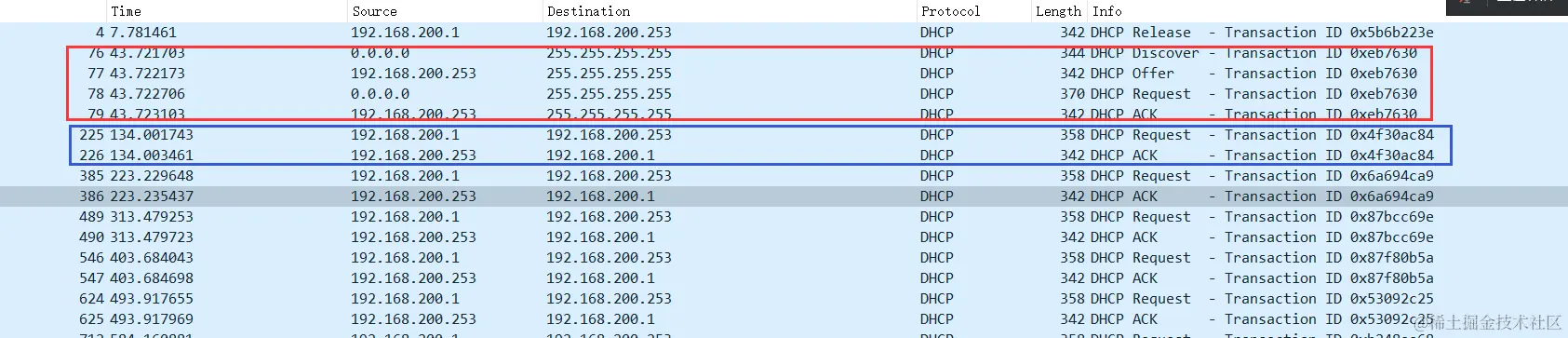

流量分析

数据包类型

• Release(单播):释放IP地址信息的报文

• Discover(广播):发现DHCP服务器报文

• Offer(广播):DHCP的IP信息提供报文

• Request(广播):DHCP请求获取IP配置信息报文

• ACK(广播):确认分配IP信息

案例

• Discover:客户端广播发送Discover数据包，搜索附近可用DHCP服务器(能为其提供IP配置信息);
• Offer:DHCP服务器收到广播的Discover数据包后，会查看自己可分配的IP池是否存在闲置IP，如果存在，则广播发送Offer报文，表示可以为客户端提供IP配置信息;
• Request:客户端收到服务器发送的Offer报文后，确认要使用该IP配置信息后，则广播发送Request数据包，表明确认申请使用该IP配置信息;
• ACK:服务器收到Request数据包后，将对应IP信息广播响应客户端;

数据字段

1. Message type: Boot Reply (2) 消息类型(数据类型)，分为1：request(客户端发给服务器)和2：replay(服务器发给客户端)
2. Hardware type: Ethernet (0x01) 物理地址类型，以太网
3. Hardware address length: 6 物理地址长度
4. Hops: 0 中继器数量，默认值0，每经过一个中继器设备值加1
5. Transaction ID: 0xd1d10a98 事务编号，用于区分不同会话的，同一个会话的事务编号相同
6. Seconds elapsed: 0 获取IP地址或续租秒数，一般为0
7. Bootp flags: 0x0000 (Unicast) 保留字段
8. Client IP address: 0.0.0.0 客户端IP地址
9. Your (client) IP address: 192.168.200.1 服务器分配给客户端使用的IP地址
10. Next server IP address: 0.0.0.0 服务器IP信息
11. Relay agent IP address: 0.0.0.0 中继器IP信息
12. Client MAC address: 00:0c:29:5e:f0:d2 客户端物理地址
13. Client hardware address padding: 00000000000000000000 物理地址填充值
14. option 选项(参数字段)
15. Option: (53) DHCP Message Type (ACK) DHCP数据包类型，discover、offer、request、ack等
16. Option: (58) Renewal Time Value 第一次续租时间，租期时间50%
17. Option: (59) Rebinding Time Value 第二次续租时间，租期时间87.5%
18. Option: (51) IP Address Lease Time IP释放时间
19. Option: (54) DHCP Server Identifier (192.168.200.253) DHCP服务器IP
20. Option: (1) Subnet Mask (255.255.255.0) 分配子网掩码
21. Option: (3) Router 分配默认网关
22. Option: (6) Domain Name Server DNS服务器IP

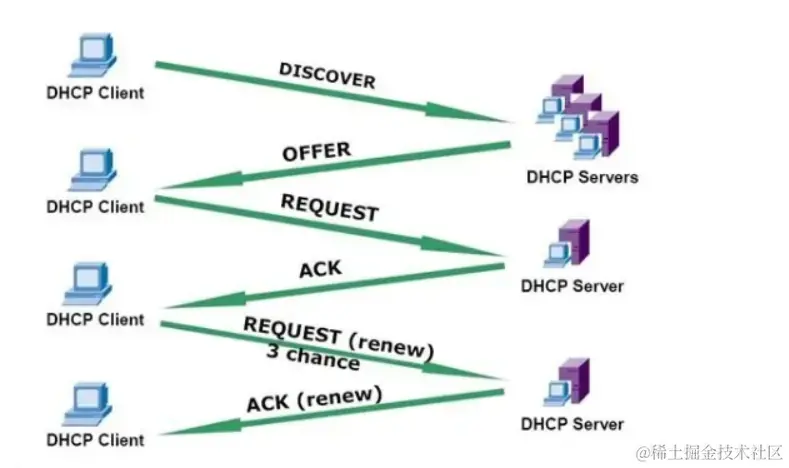

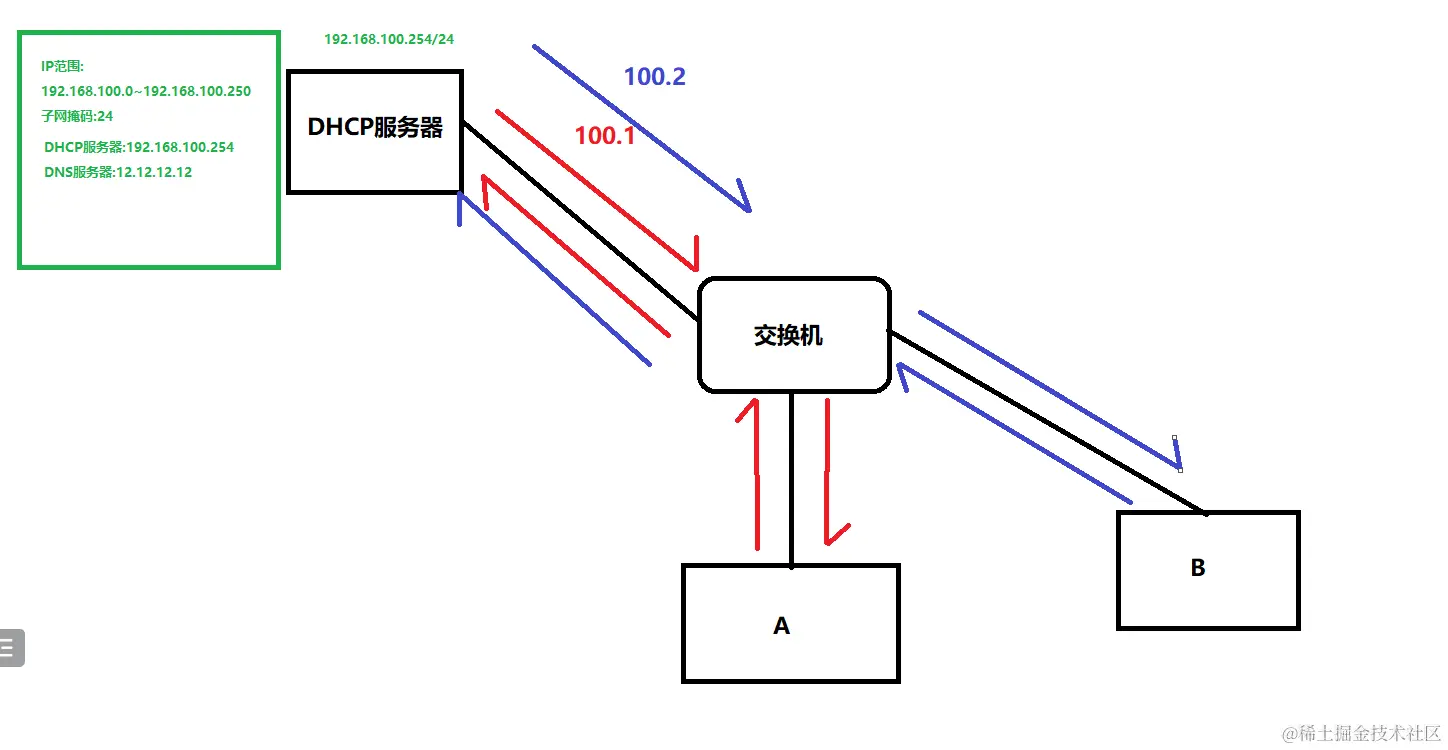

• 客户端广播发送Discover数据包，搜索可用DHCP服务器;
• 服务器收到Discover数据包，查询是否存在闲置IP，如果存在，则将该IP信息以Offer数据包形式响应给客户端;
• 客户端收到服务器发送的Offer后(如果客户端同时收到多个Offer，一般采用先到先处理机制)，确认使用该IP配置信息，则广播发送Request数据包，该数据包应用层会携带目标DHCP服务器IP地址;
• 服务器收到Request后，确认将该IP信息分配给客户端使用，广播发送ACK数据包;
• 客户端收到ACK数据后，将该IP配置信息应用到系统中;
• 当总租期时间到达50%时，客户端会向服务器发送Request数据包，请求续租;

• 如果续租失败，则当总租期时间到达87.5%时，客户端再次向服务器发送Request数据包，请求续租;
• 如果续租再次失败，则当总租期时间到达100%时，客户端会主动释放该IP信息，重新发送Discover获取新的IP配置信息;

拒绝服务攻击

概述

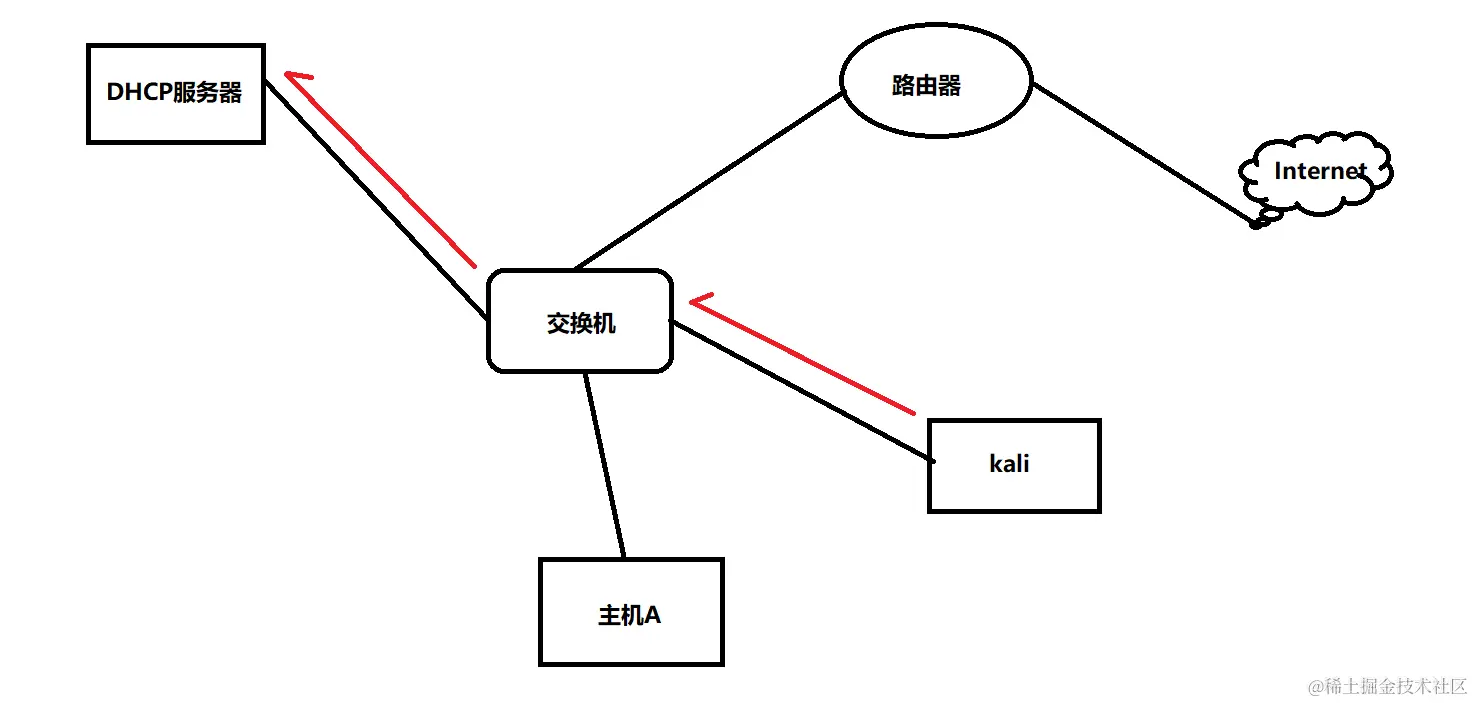

• 攻击主机短时间内向DHCP服务器发送大量伪造的Discover数据包，DHCP服务器收到该数据包，会将对应的闲置IP设置为占用状态，当DHCP服务器所有闲置IP都被占用时，不能再为其它主机提供IP配置信息服务，则造成DHCP服务器拒绝服务现象;

实验环境

• 攻击主机:kali
• DHCP服务器:winServer
• 客户端主机:win10

步骤

• 下载攻击工具yersinia

1. apt-get install yersinia

• 启动命令界面(通过键盘控制)

1. yersinia -I

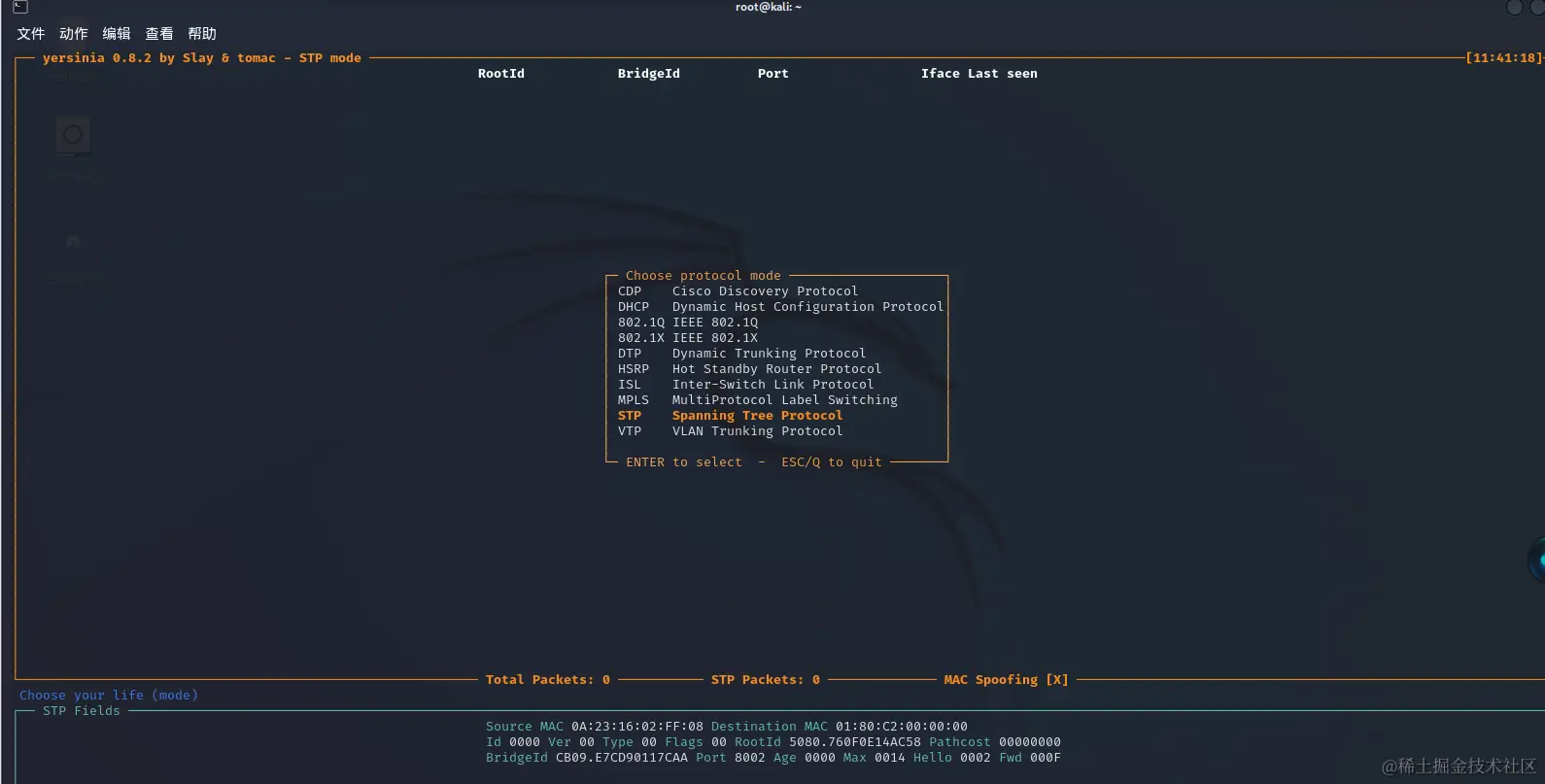

• 按两次g键，启动协议选择界面

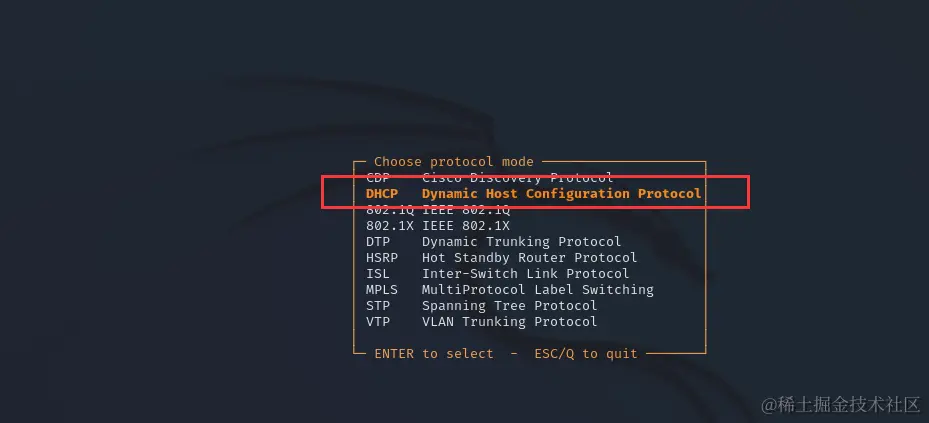

• 通过↑、↓选择DHCP协议，Enter确定

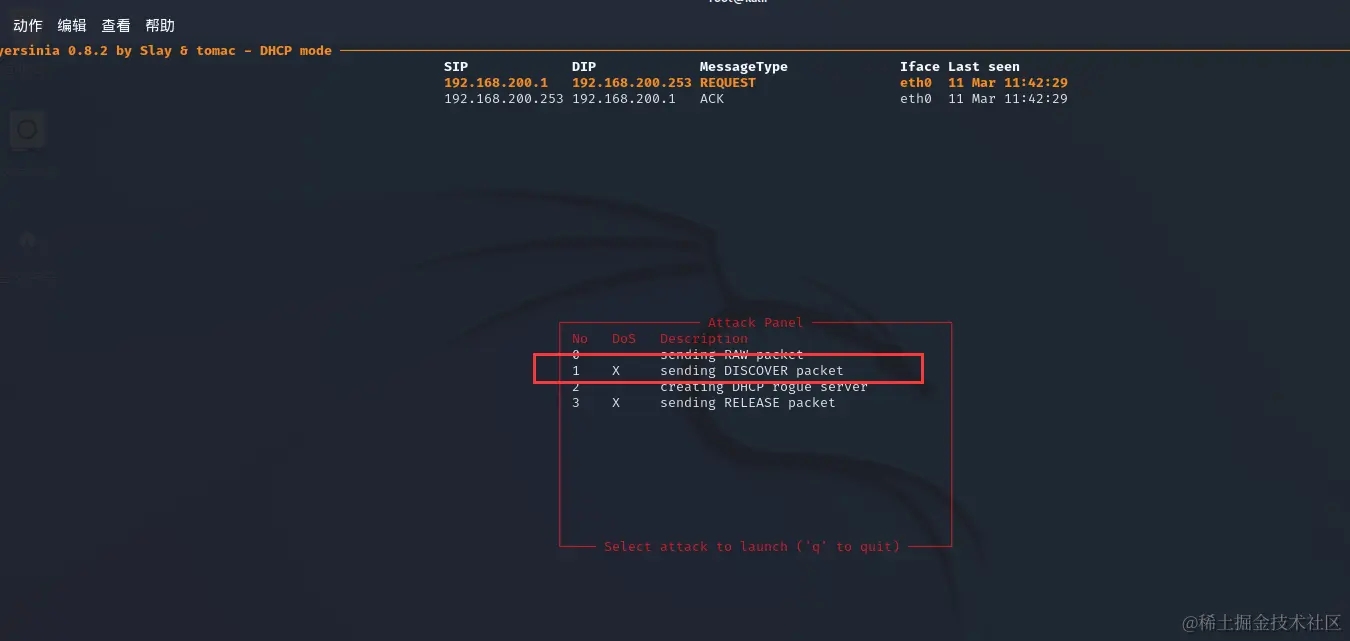

• 按x键，开启攻击界面，输入1选择伪造发送Discover数据包

0          sending RAW packet 发送原始数据包1    X     sending DISCOVER packet 发送Discover数据包2          creating DHCP rogue server 创建DHCP服务器3    X     sending RELEASE packet  发送Release数据包

• 按q键退出

DHCP欺骗

概述

• 在拒绝服务器基础上，伪造DHCP服务器身份，向客户端发送Offer和ACK数据包

步骤

• 下载攻击工具yersinia

1. apt-get install yersinia

• 启动命令界面(通过键盘控制)

1. yersinia -I

• 按两次g键，启动协议选择界面

• 通过↑、↓选择DHCP协议，Enter确定

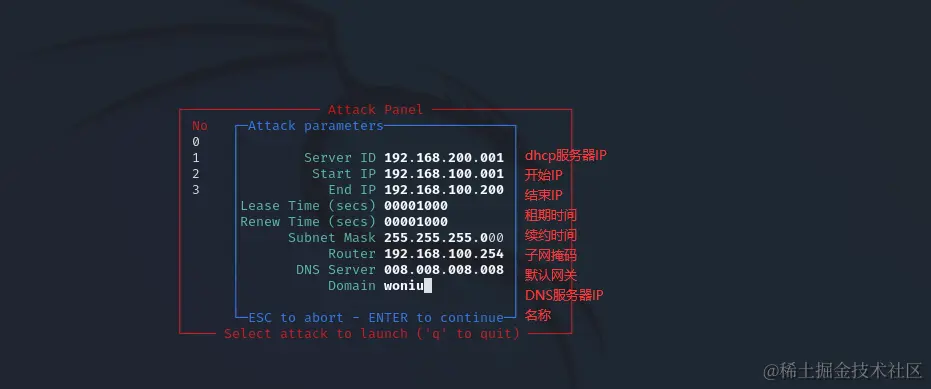

• 按x键，开启攻击界面，输入2选择伪造DHCP服务器身份(发送Offer和ACK数据包)

DHCP拒绝服务攻击与欺骗防御

• 启用交换机的端口安全功能:

  • 将物理接口与MAC建立安全绑定(安全MAC)，让交换机只处理端口安全MAC或静态MAC的数据包;
