一个组件通常由多个类组成，组件的粒度通常约等于一个模块，当我们进行模块设计的时候，通常就用组件图表示。组件图描述的是组件间的静态关系，大部分情况下是依赖关系。 软件建模就是为开发的软件建造模型。比如，数学公式就是对某些显示规律的抽象成的数学模型，地图就是对现实地理空间的建模，各种机械装置的设计图纸都是对物理实体的建模。软件建模基本要素：
建模的依据就是领域问题，比如电子商务网站、OA系统等各个领域的现实产品。客观上我们需要围绕这个领域，设计该领域内的问题解决方案，比如，电子商务中卖家如何管理商品，管理订单，买家如何挑选，如何购买，如何支付等等。
模型也就是我们建抽象出来的东西。这个过程主要是依赖于建模工具，以设计图的形式产出该模型。
软件系统即最终开发出来的产品，需要我们依据设计的模型，解决如何组织系统中的每个组件，如何整理组件间的依赖关系，如何进行服务间的调用等问题。
因此，软件建模的过程其实就是依赖建模工具为软件设计图纸。
如何进行软件建模
通常，我们都会使用UML（统一建模语言）来进行建模，UML包含的软件模型有10种，常用的包括：类图、时序图、组件图、部署图、用例图、状态图、活动图。
类图
类图用于描述类的特性和类之间的关系。类的组成部分包含：类名、属性列表、方法列表。类与类之间的关系包含：关联、依赖、组合、聚合、继承、泛化。把多个相关的类在一张图上表示出来就是类图。
- 在本张类图中，顶级类是“车”，<>表示该类为抽象类；
- “车”有两个实现类，分别是“小汽车”和“自行车”，实现关系用带空心三角箭头的虚线表示；
- “小汽车”有一个继承类“SUV”，他们之间对应的关系为泛化关系，泛化关系用带空心三角箭头的实线表示；
- “小汽车”和“发动机”以及“轮胎”都是组合关系，使用带实心菱形箭头的实线表示；
- “学生”和“自行车”是依赖关系，使用带箭头的虚线表示；
- “学生”和“班级”是聚合关系，使用带空心箭头的实线表示；
- “学生”和“身份证”是关联关系，使用实线表示
总结：
实现关系表现为：继承抽象类或者接口
泛化关系表现为：继承非抽象类
聚合关系表现为：部分和整体的关系，但是不存在强依赖关系
组合关系表现为：一种强依赖的聚合关系，如果整体不存在了，不分也将不存在
关联关系表现为：不同类的对象之间的关系，比如，人和身份证，通常是静态关系，与运行状态无关
依赖关系表现为：是一种临时性的关系，与运行状态有关
时序图
时序图用来描述参与者之间的动态调用关系。

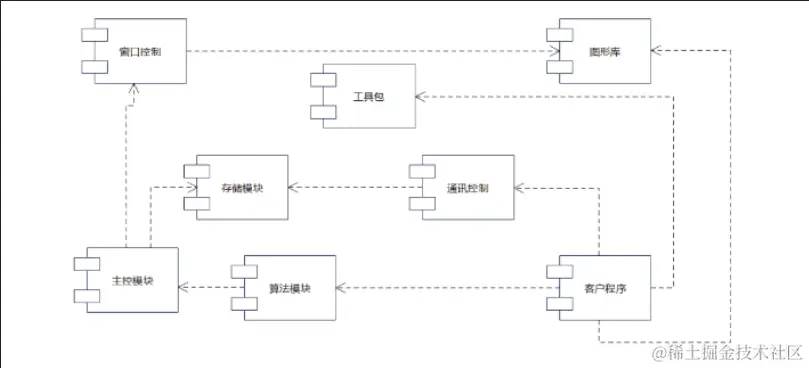

组件图
一个组件通常由多个类组成，组件的粒度通常约等于一个模块，当我们进行模块设计的时候，通常就用组件图表示。组件图描述的是组件间的静态关系，大部分情况下是依赖关系。

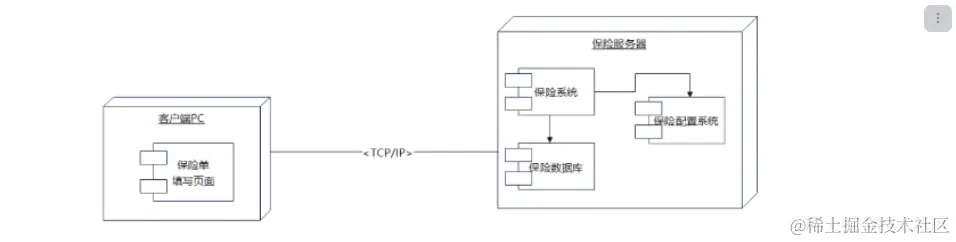

部署图
描述的是软件系统的最终部署情况，着重描述的是软件的系统结构，体现软件系统的运行蓝图，服务器之间的关系，以及外部服务的依赖体现。

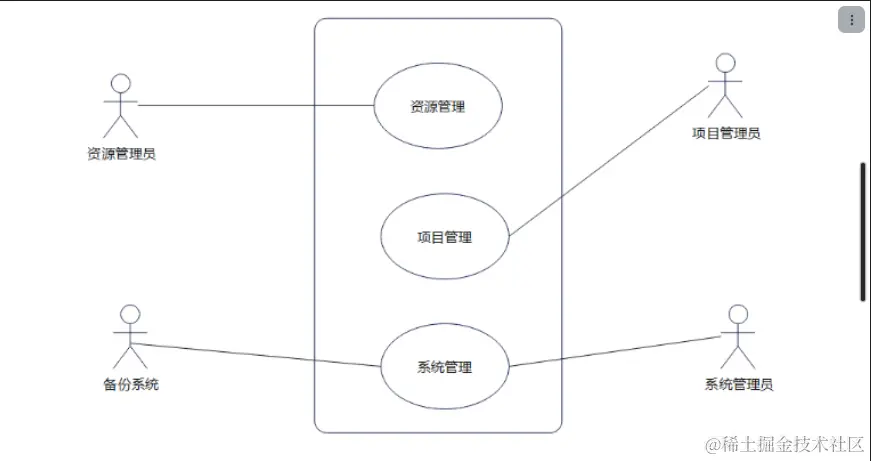

用例图
用例图主要用来反映用户和软件系统的交互情况。

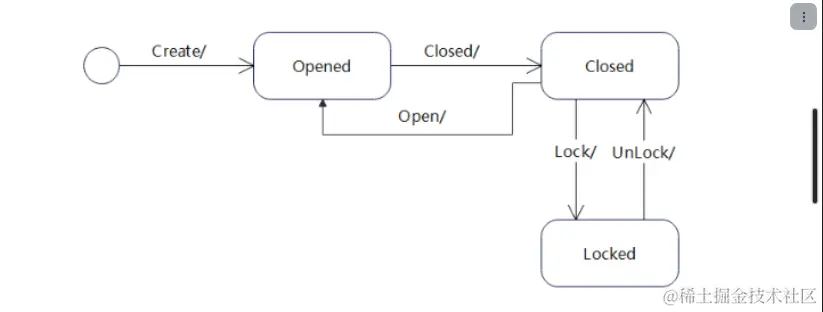

状态图
描述单个对象生命周期的转换。比如，某个账户的生命周期变换，从创建到更改到冻结再到关闭的流程或者触发条件等等。
活动图
很多情况下，我们都用活动图代替流程图，原因是他们很相似。
前面提到，建模的过程就是软件设计的过程。那么这么多的设计流程，分别使用在哪些阶段呢？软件设计分为需求分析、概要设计和详细设计三个阶段。
需求阶段：
使用用例图来描述系统的功能与使用场景；对于关键的业务模块，使用活动图来表示；使用类图进行领域模型抽象，描述核心领域对象之间的关系；使用状态图来描述某些对象内部复杂得状态变化。
概要设计阶段：
通过部署图描述系统的最终物理蓝图，通过组件图或者组件时序图描述软件中主要模块及其关系，或者是组件活动图来描述组件间的逻辑流程。
详细设计阶段：
主要使用类图和时序图指导最终代码的开发，或者是活动图描述某个复杂的逻辑。
