一、概述

1、Cadence的优势

1）Allegro系Candence公司出品，其最大优势：
对于一些高速、高密度板等高端设计有着自己独特优势，越是高端、复杂的设计要求，Cadence的产品就越能彰显其特点。

2）Protell99或AD系Altium公司出品，其最大优势：上手容易。

2、软件下载和速成100讲视频****

搜索我的百度网盘“Allegro各版本安装文件”和“CadenceAllegro16.6速成100讲”，可添加本博文底部微信索取。

二、原理图绘制

1、快捷操作


快捷键	功能
I	放大图纸
O	缩小图纸
鼠标右键框选	局部放大图纸
鼠标中键	按住不放可上下左右移动单独中键上下移动按住Shift+中键左右移动按住Ctrl+中键以光标点为中心放大缩小
W	电气互连（画线）
N	网络标号（只在一页中有效）
E	总线连接符（F4连续放置）
F或G	调用电源或地

2、元器件属性添加与更改、文本处理方法

1）元器件属性添加与更改

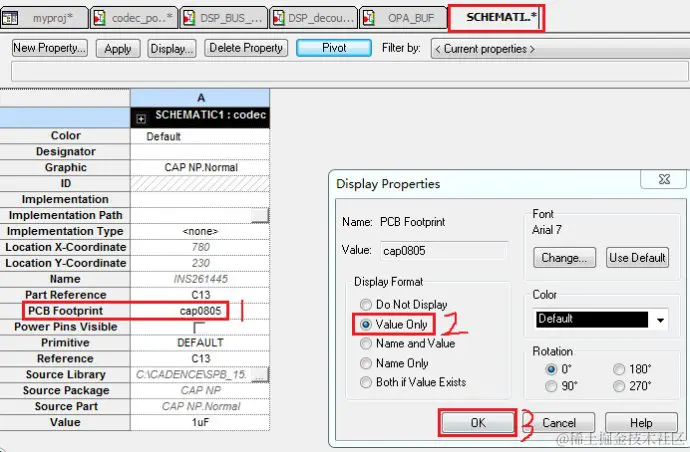

双击某个元件，出现下图

在1处的PCB Footprint处点击

在cap0805处点右键，出现Display Proterties对话框

修改Display Forma处为Value Only，点OK即可

编辑

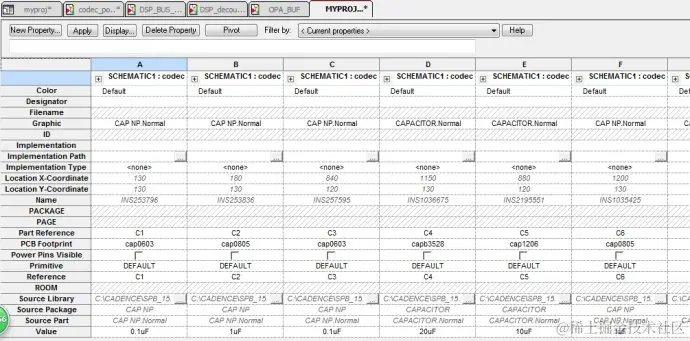

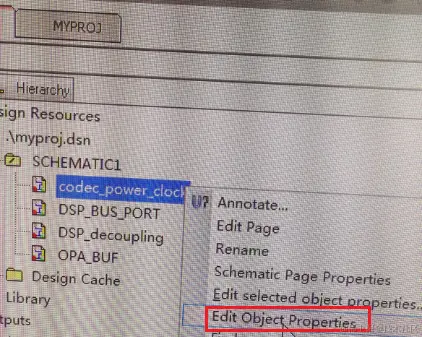

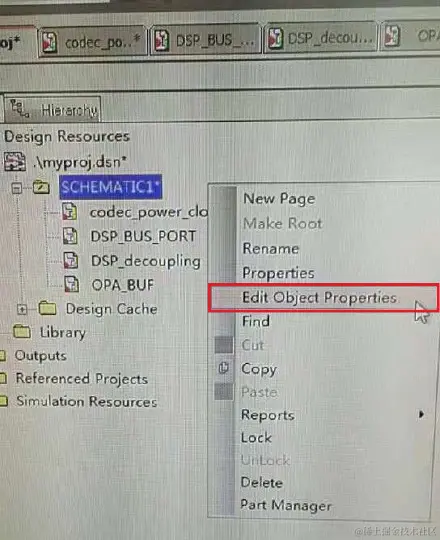

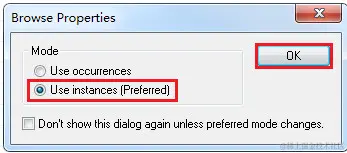

以上为单个的修改，下面是全局修改：

编辑

横排的效果：

编辑

竖排的效果：

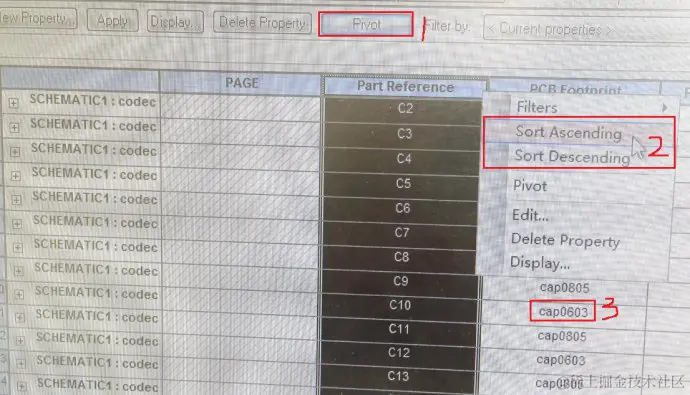

点1处是横排和竖排转换；点2处是按排序（上升Ascending或下降Descending）；点3处是C10的封装。

编辑

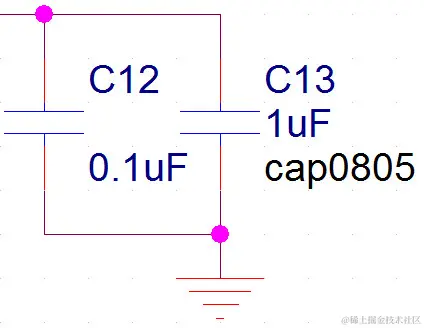

显示封装的效果：

编辑

2）文本处理方法

Place Text，支持中文。

3、原理图库的操作和器件的添加、差异化比较

1）库的添加

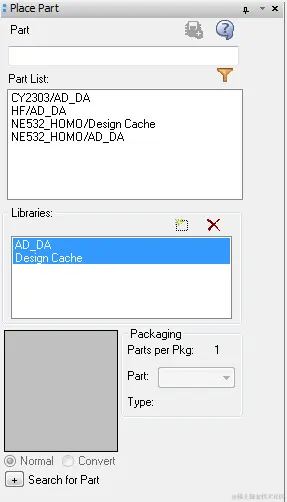

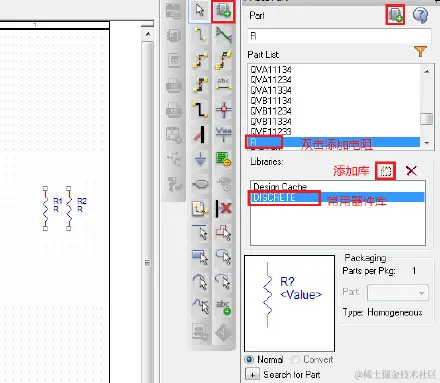

打开Place Part属性框，操作如下：

(1)在Place菜单下有Part...

(2)快捷键为P

编辑

其中

编辑

图标分别为添加库和删除库。软件自带库的路径为.../tools/capture/library
在软件自带库中Discrete库为常用器件库，包括的电阻、电容、二极管、三极管等常用器件。

双击相应的器件即可将器件添加到原理图中。

编辑

2）器件的查找

编辑

是用来在指定文件夹下面进行器件的查找的。

3）器件的放置

放置器件有两种方式
（1）选中器件后点击

编辑

，在合适的位置左击；
（2）选中器件后双击，在合适的位置左击。

4）器件的旋转

该操作快捷键为R，在器件选中后未放置之前可以旋转，在器件放置之后再选中也可以旋转。

5）电源与地的放置

电源与地放置的快捷键为F或G，不过两者都在同一个库，就是CAPSYM。

6）原理图差异化比较

编辑

4、元器件的创建与网络标号、Bus的使用

1）分裂元件、homogeneous[hmdi:nis]、heterogeneous[hetrdi:nis]元件的创建

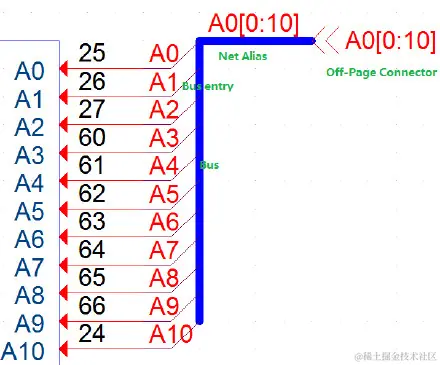

2）Net Alias、Off-Page Connector、Bus的使用

Net Alias网络标号只能在本页中识别，Off-Page Connector不同的页中识别。

编辑

3）批量重命名Off-Page Connector

编辑

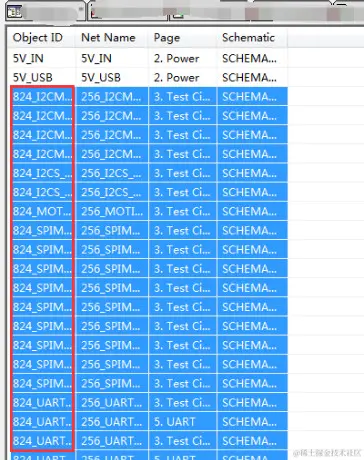

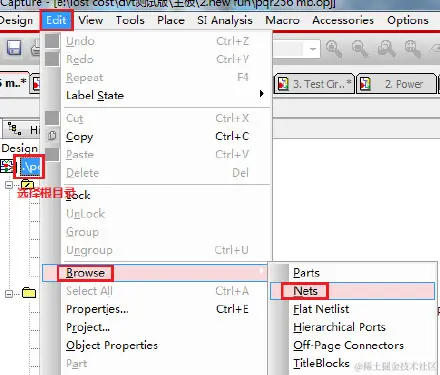

选择要修改的网络（注意这里按下的是Ctrl+Insert快捷键）：

编辑

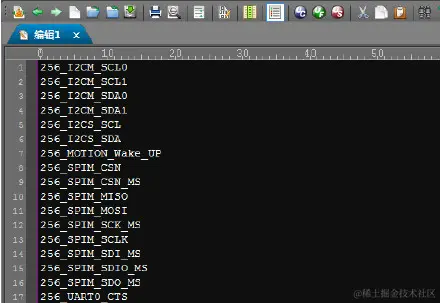

在UE中修改网络：

编辑

然后再通过Shift+Insert快捷键粘贴回去即可！

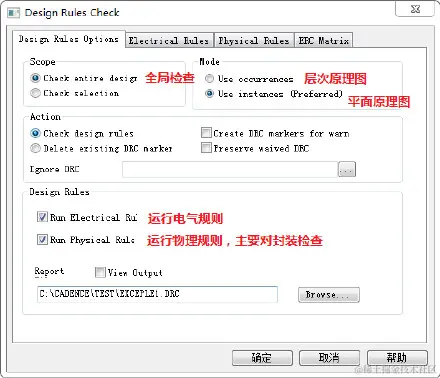

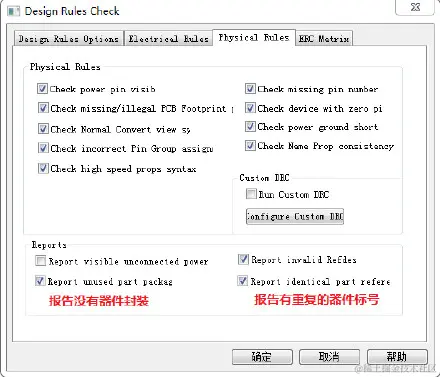

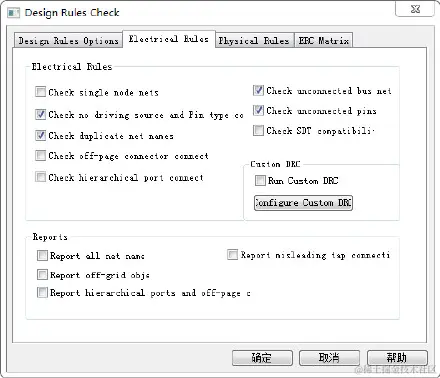

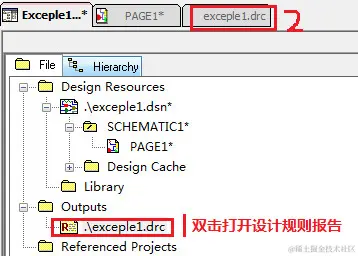

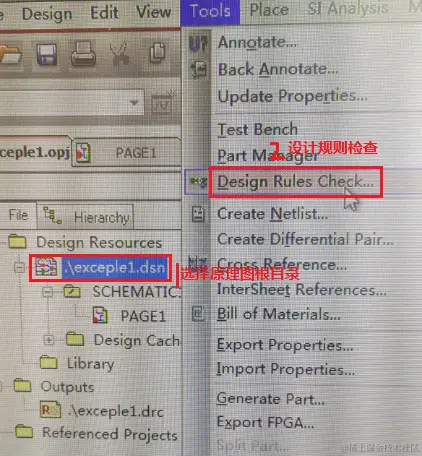

5、设计规则检查

编辑

6、网表输出与错误解析

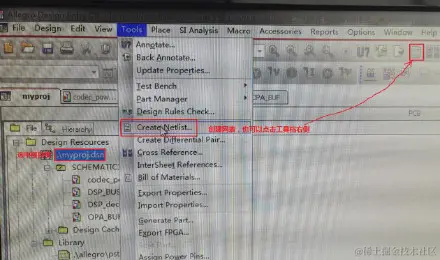

1）调用创建网表

编辑

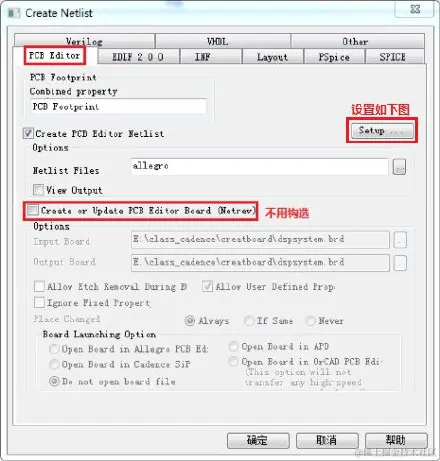

2）第一方网表生成

编辑

Setup设置：

编辑

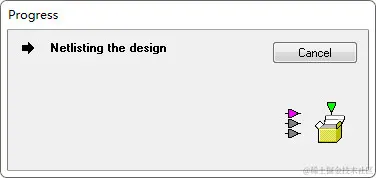

正在生成网表：

编辑

在原理图保存目录下会生成一个allegro文件夹，如果有错误使用写字板（记事本不能分行）打开“netlist.log”如下图，更正其中的错误，警告不用理会。更正后就会生成“pstchip.dat、pstxnet.dat、pstxprt.dat”网表文件。

编辑

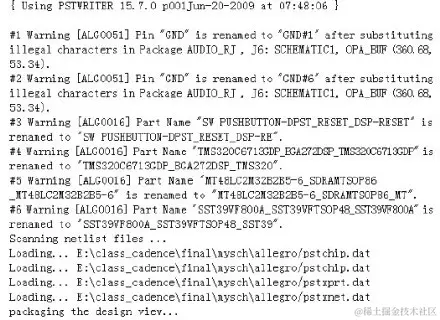

打开的“netlist.log”如下图：

编辑

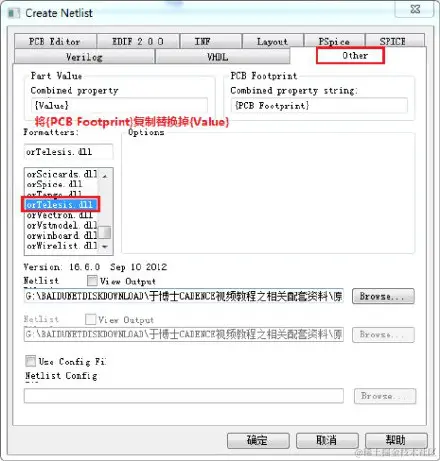

3）第三方网表生成

由于{Value}中的值包含有小数点，比如电阻1.2K，Allegro中认定为非法字符。

编辑

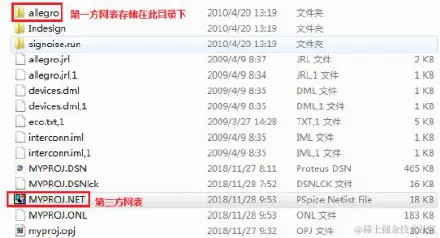

4）第一方和第三方网表存储位置

编辑

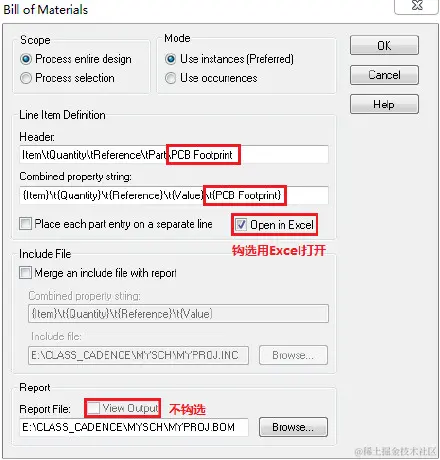

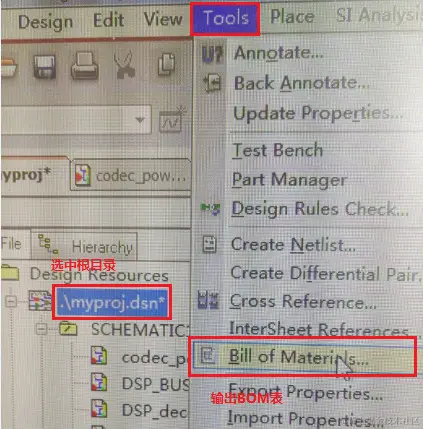

7、输出BOM表

编辑

或者点菜单档

每个硬件工程师在原理图设计完毕后都要与BOM表打交道，最好的情况是Footprint和Value分开，比如所有100nF的0402电阻放在一起，所有100nF的0603电阻放在一起，所有10nF的0402电阻放在一起等等，但是当导出BOM或者元器件清单的时候总是事与愿违。

出现的原因及解决：在原理图中，电阻或者电容的值不要写在Value属性上，而是写在Component属性上，Altium的分组是按Component和Footprint来分组的。

编辑

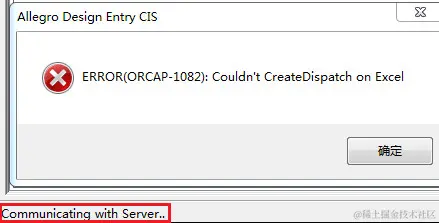

出现如下图“不能创建调度”，一会儿状态档显示“Communicating with Sever……”。

编辑

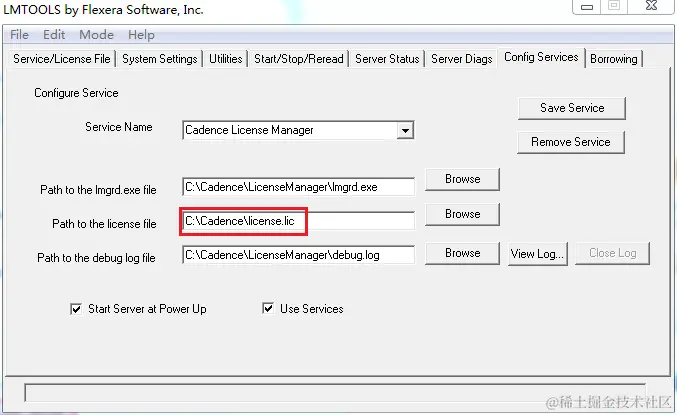

检查“LMTOOLS”中关于协议的加载，再关闭服务开启服务即可。

编辑

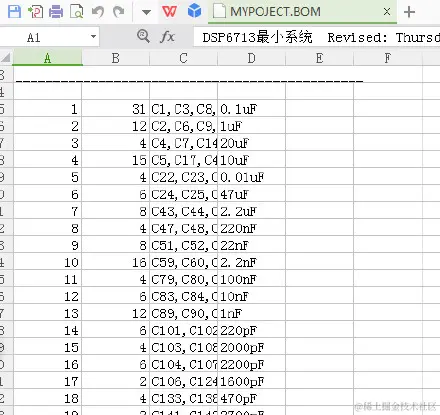

WPS表格处理也可以自动打开BOM表。

编辑

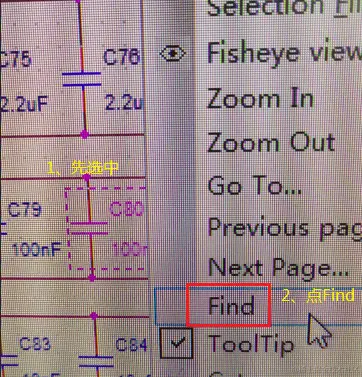

8、通过选择原理图中元件，选取对应PCB中元器件

Options/Preferences弹出对话框

编辑

三、PCB绘制

1、Allegro设计环境与常用组件介绍

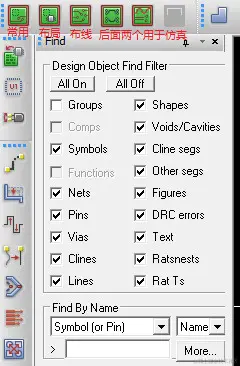

1）Visibility、Find、Options的使用

编辑

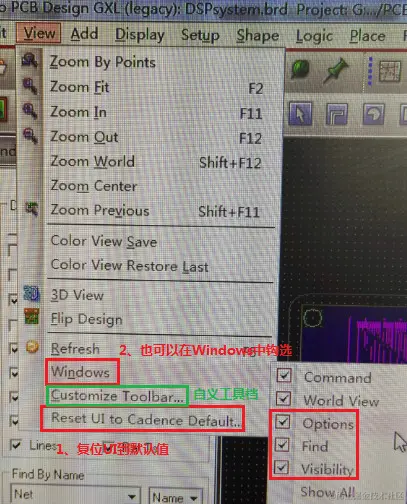

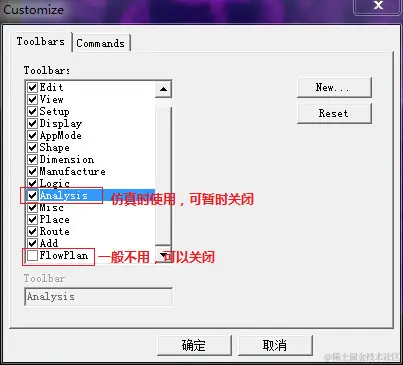

自定义工具栏:

编辑

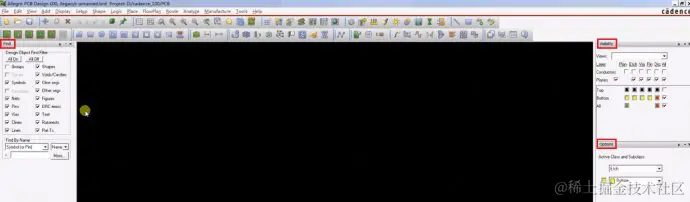

2）Visibility、Find、Options的一般布局

编辑

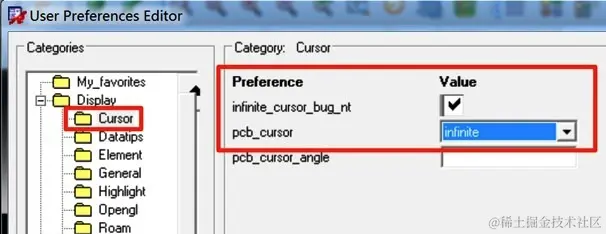

3）十字光标的设置

选择Setup->User Perferences

编辑

选择cross，则是小十字光标；选择infinite，则是出现大光标。

2、快捷键的设置与Stoke命令的使用

1）通过设置env文件

编辑

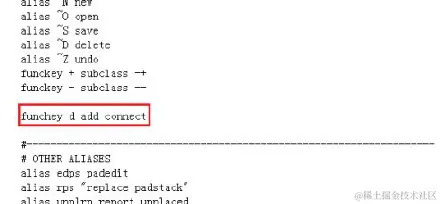

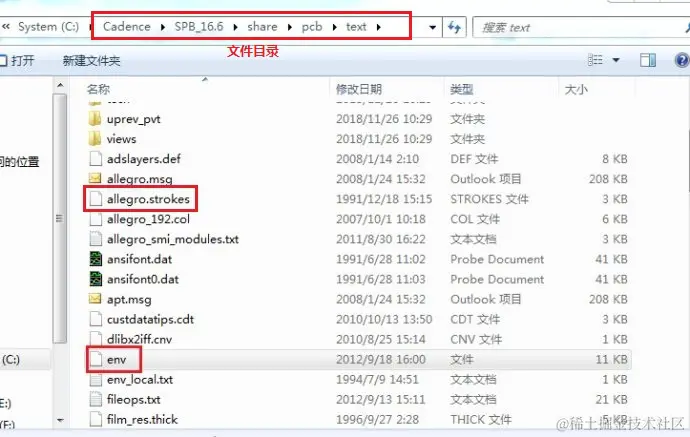

通过“写字板”打开“env”文件如下：

编辑

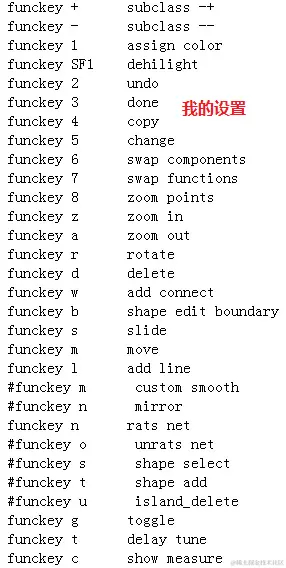

使用funckey设置，x（座标）、y（座标）、i（偏移）不能设置。

编辑

2）Stroke命令的使用

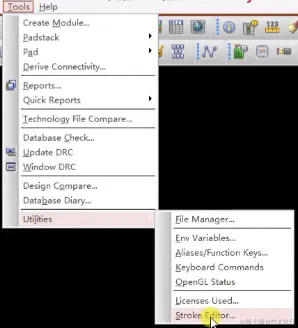

（1）Stroke命令的调用

选择Setup->User Perferences

编辑

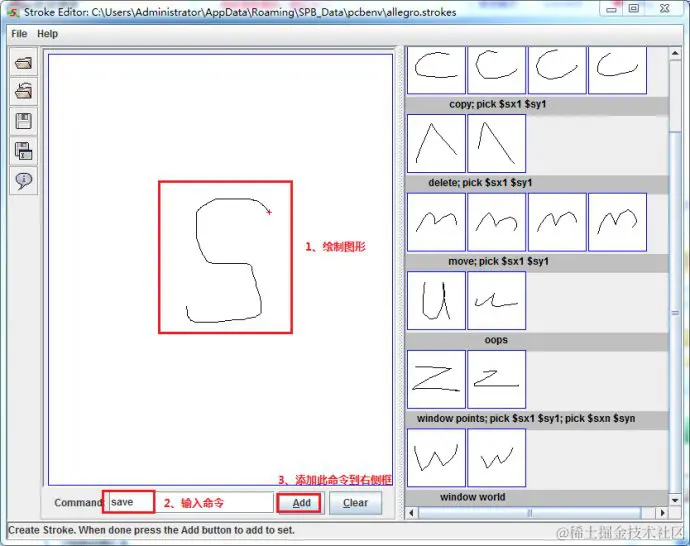

（2）Stroke命令的使用

编辑

如果以上的env和allegro.strokes修改无效的话，可以到“C:\Users\Administrator\AppData\Roaming\SPB_Data\”下，用这两个文件覆盖一下。

3、各种焊盘的创建

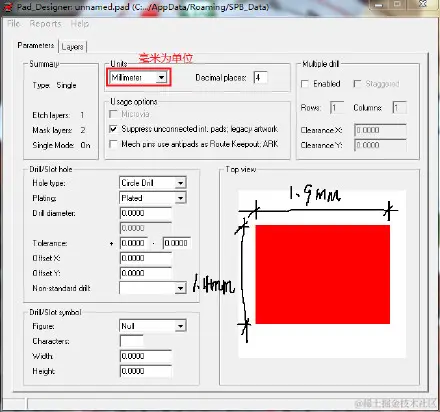

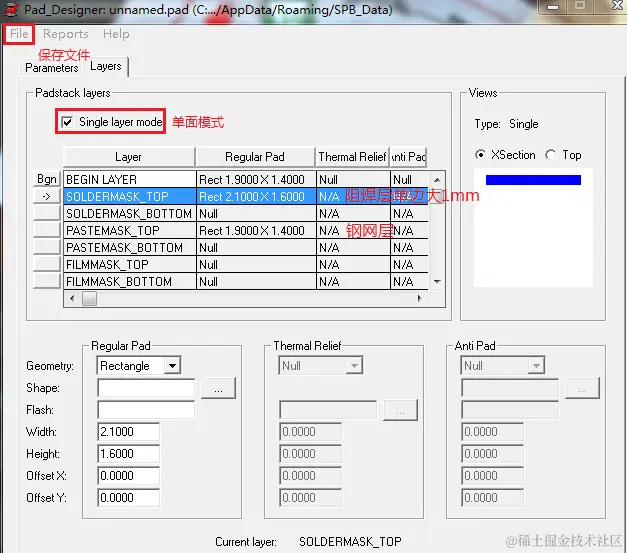

1）常规表贴焊盘的创建(以1.9*1.4mm焊盘为例)

开始/Candence/PCB Editor Utilities下找到Pad Designer

编辑

点击File中的保存

2）异性表贴焊盘的创建

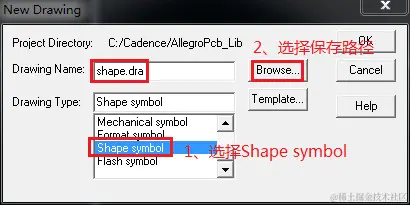

（1）PCB Editor的工具栏/新建

编辑

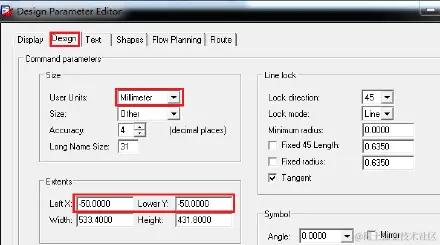

（2）Setup/Design Parameter

编辑

（3）点击Shape Add

编辑

图标，Options选择如下：

编辑

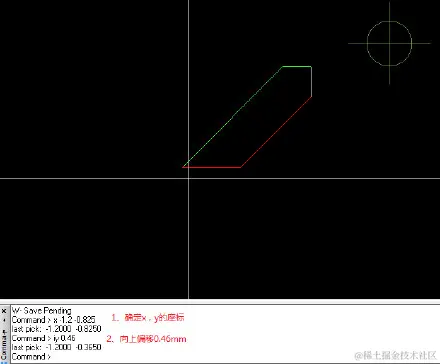

（4）开始画线：

编辑

（5）修理边界

选择Shape Edit Boudary

编辑

如果出现不能修理的情情况，可以将格点设置小。Setup/Grids

编辑

（6）库文件路径设置

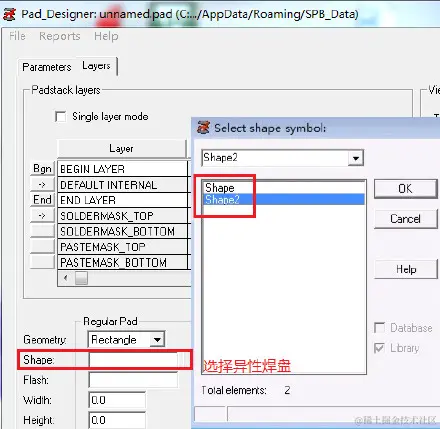

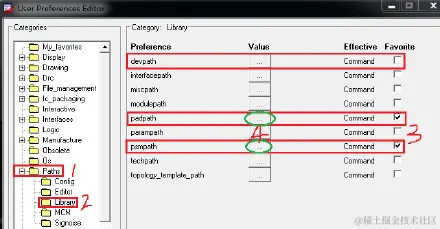

设置异性焊盘的保存路径，否则在Select shape symbol将选择不到。Setup/User Preferences：

编辑

devpath：第三方网表调入时需指定的device路径，通过这个路径调用封装所需要的device文件，第一方网表调入无需指定；
padpath：需指定的焊盘路径，通过此路径来调用所需要的焊盘文件；
psmpath：需指定的封装路径，通过此路径来调用所需要的封装文件。

编辑

3）Flash焊盘的创建

比如创建一个0.6孔径的插件焊盘，孔径=0.6mm，焊盘=1.0mm。

（1）PCB Editor的工具栏/新建

编辑

（2）Setup/Design Parameter

编辑

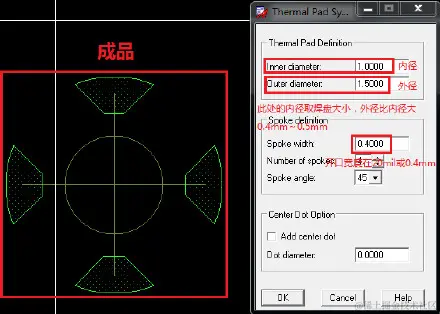

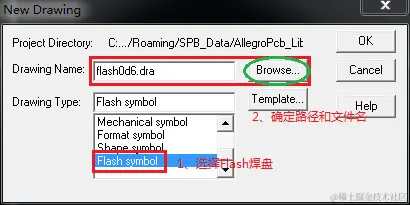

（3）Add/Flash

编辑

（4）点击File中的保存，文件名比如“flash0d61d0.pad”。

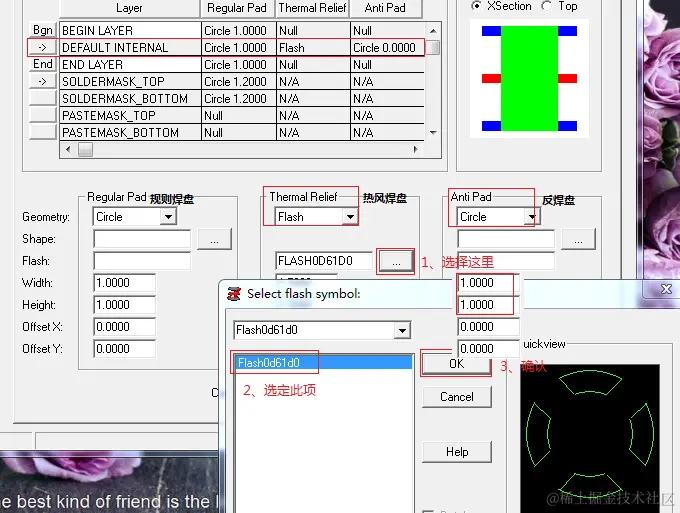

4）规则通孔焊盘的创建

以一个钻孔直径0.6mm，焊盘尺寸直径1.0mm的通孔焊盘为例说明。

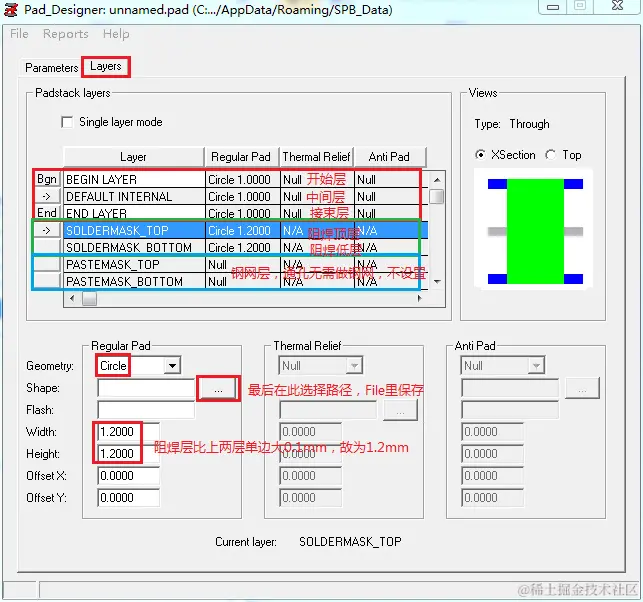

（1）开始/Candence/PCB Editor Utilities下找到Pad Designer

编辑

注意：上一步制作的Flash焊盘必须保存在如下的路径(AppData/Roamin/SPB_Data下方)，否则将找不到文件。

编辑

（2）保存通孔焊盘

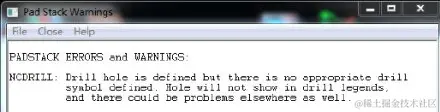

出现如下的警告不予理会，直接关闭再保存即可，文件名比如“throughholecircle0d6x1d0.pad”。

编辑

4、封装的创建

1）常规表贴封装的创建

以电感制作例说明。

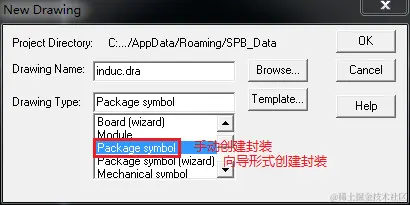

（1）PCB Editor的工具栏/新建

编辑

（2）Setup/Design Parameter 同上。

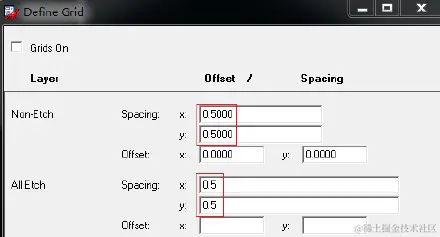

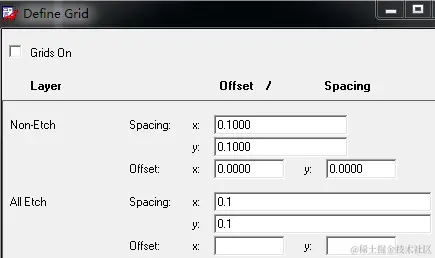

（3）格点设置

原点设置-100，同上；Setup/Grids格点设置如下：

编辑

（4）选择焊盘Layout/Pins

编辑

Add Line指令添加四周的线条：

编辑

（5）保存文件，文件名比如“induc6d25d93d0”

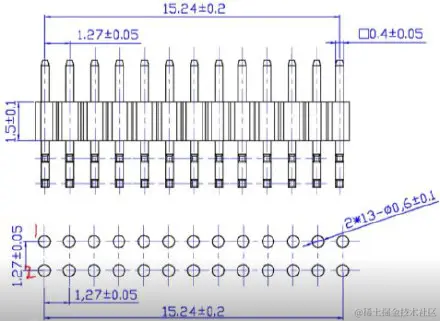

2）插件封装的创建

编辑

（1）PCB Editor的工具栏/新建，同上“1）常规表贴封装的创建”。

（2）Setup/Design Parameter，同上“1）常规表贴封装的创建”。

（3）格点设置，同上“1）常规表贴封装的创建”。

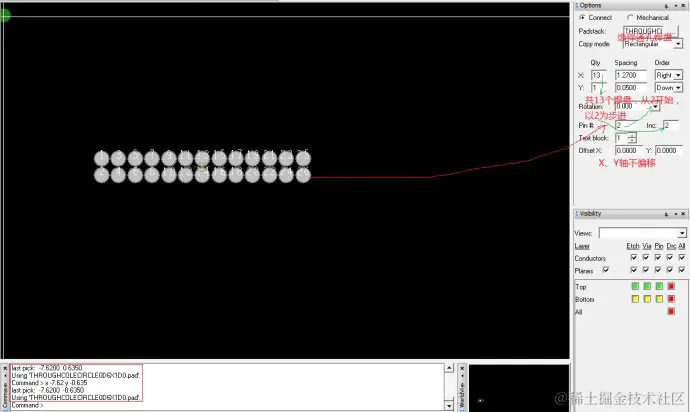

（4）选择焊盘Layout/Pins

编辑

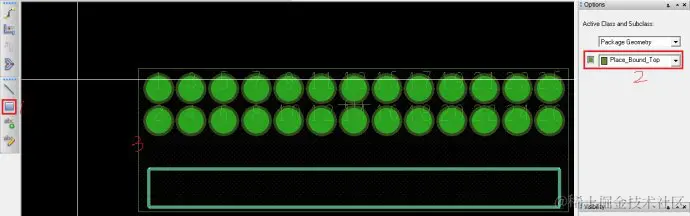

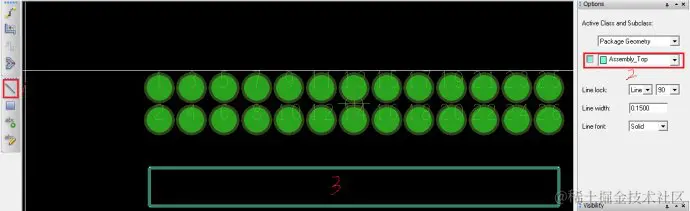

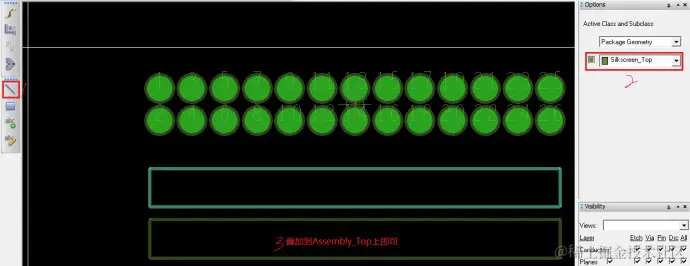

添加封装的几何图形：

编辑

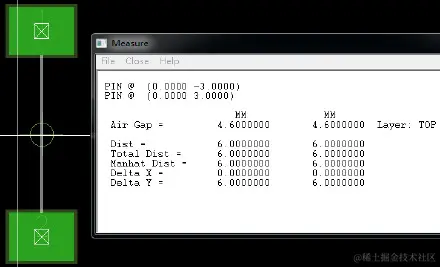

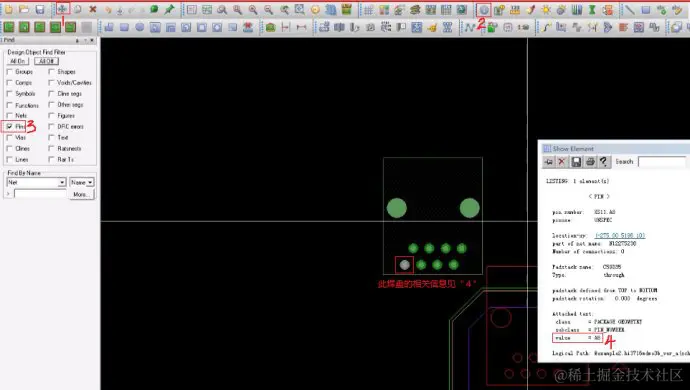

保证间距和丝印正确非常关键。

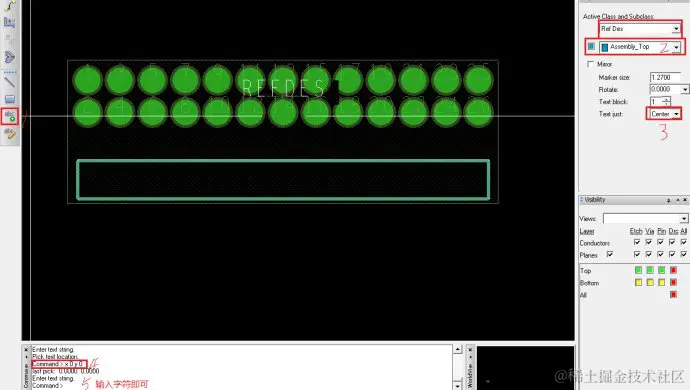

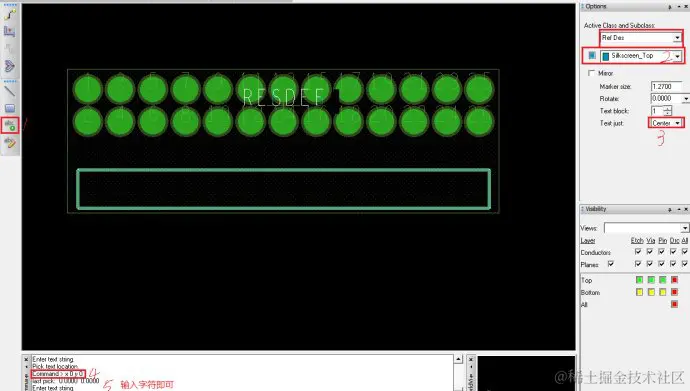

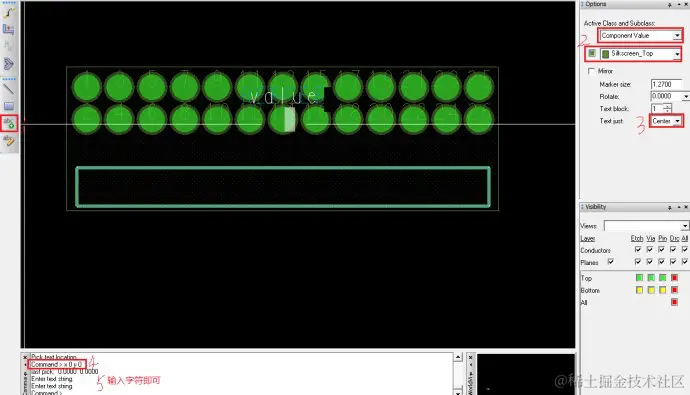

添加Text：

编辑

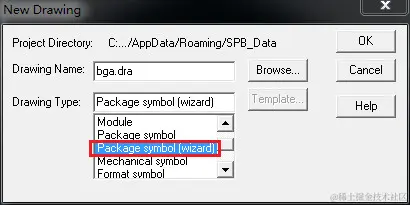

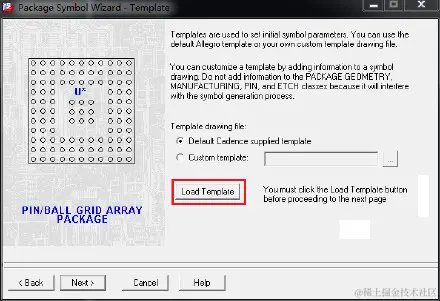

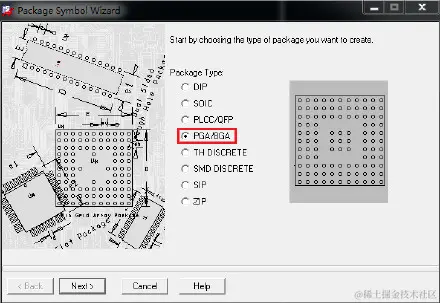

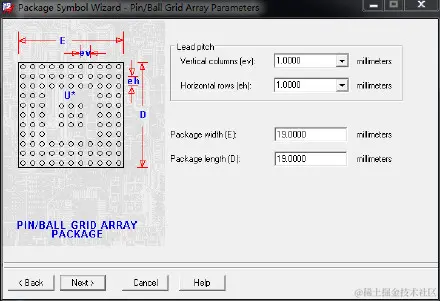

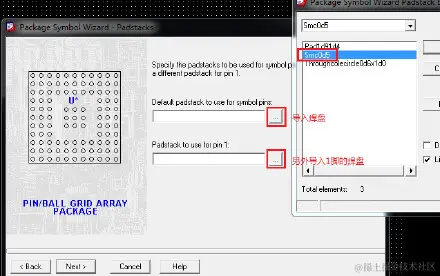

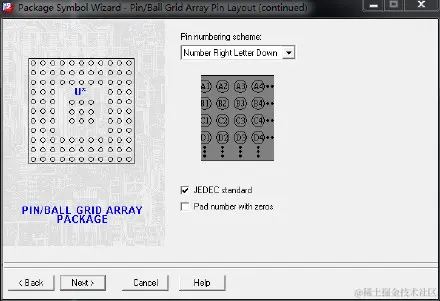

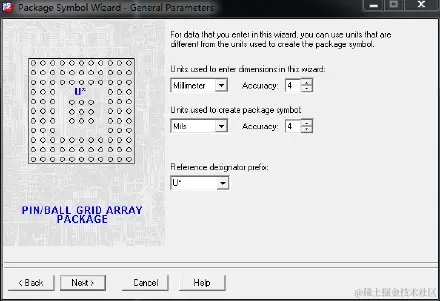

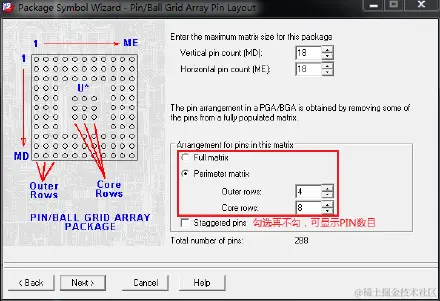

3）BGA封装的自动创建

PCB Editor的工具栏/新建

编辑

4）打开元件封装库

（1）打开PCB Editor，新建一个.brd的版图文件：File→New，Drawing Type选择Board；

（2）手动放置元件：Place→Manually，

先选择Advanced Settings选项卡，勾选Library，

再选择Placement List选项卡，下拉菜单中切换到Package symbols，

勾选某个封装，即可进行预览，并且还可以拖动鼠标进行放置；

（3）元件放好后，保存该.brd文件；

（4）不要关闭窗口，直接File→Export→Libraries，确定好目标文件存放位置后，Export即可！

（5）打开目标文件存放位置，就可以看到生成的.dra封装文件和.pad焊盘文件了

5、创建电路板与板框的绘制

1）PCB Editor的工具栏/新建

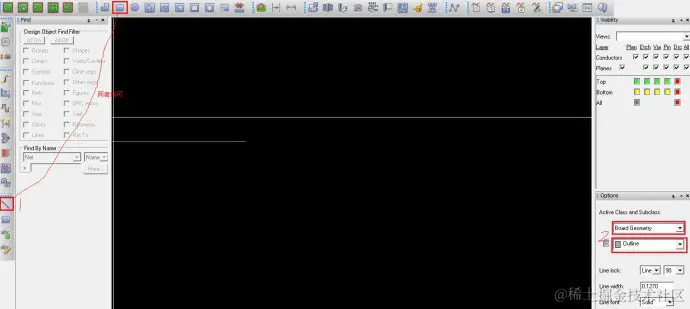

2）通过Line或Shape Add Rect命令绘制

编辑

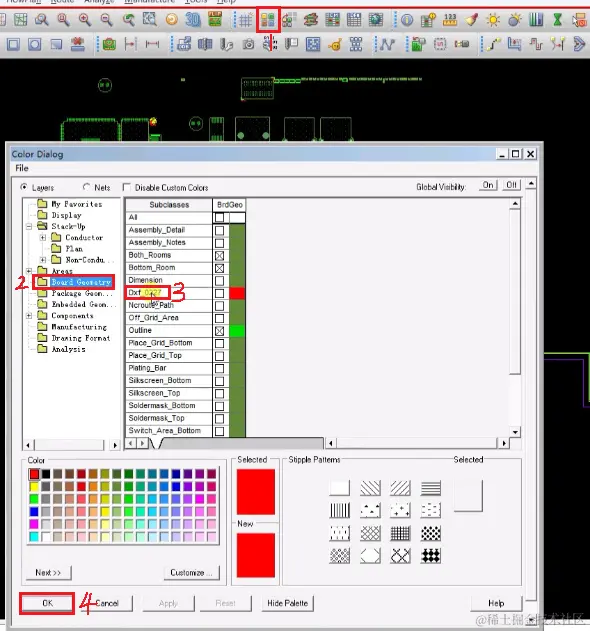

3）通过DXF导入与生成布局布线区域

编辑

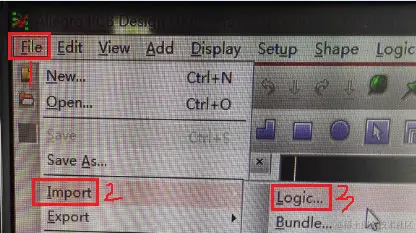

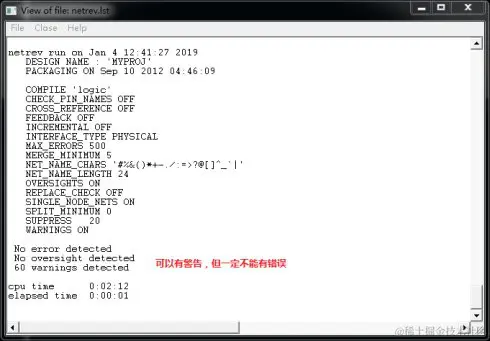

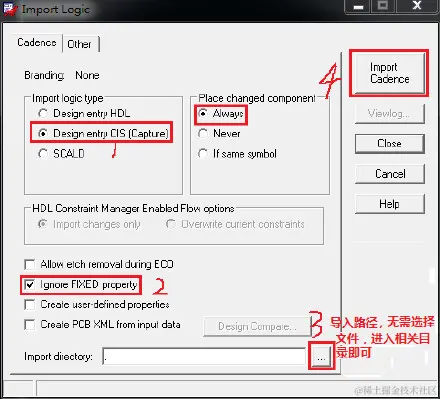

6、网表导入与错误解析

编辑

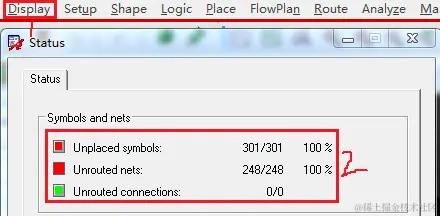

通过Display/Status查看状态：

编辑

7、Allegro软件初始化设置与偏好设置、各种设计模式介绍与选取

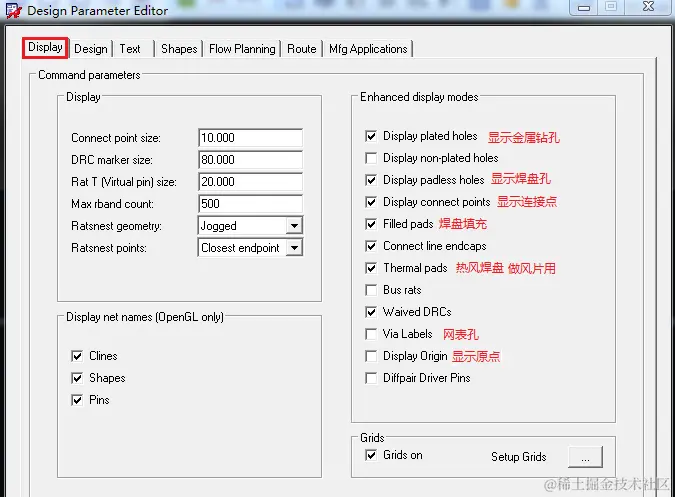

1）显示效果

编辑

2）设计设置

编辑

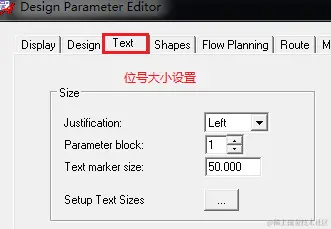

3）位号大小设置

编辑

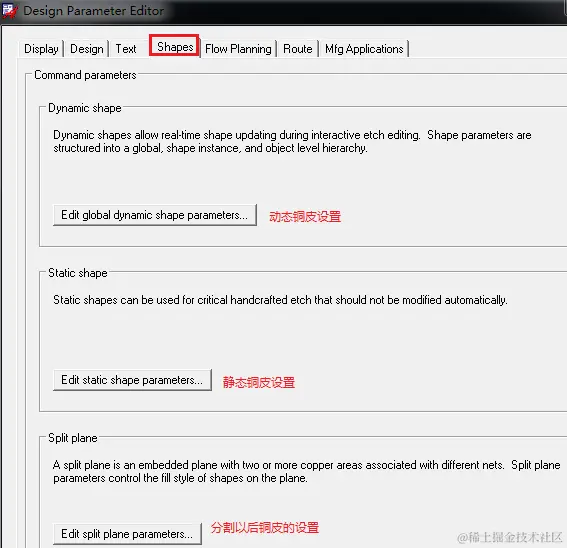

4）铜皮设置

编辑

另外也可以在Setup/User Preferences中设置

编辑

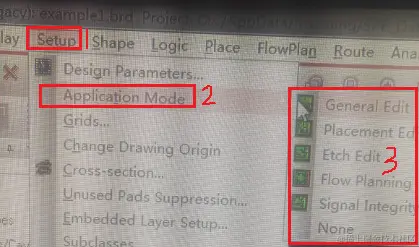

5）各种设计模式选取

编辑

8、后台元器件放置方法与ROOM的使用

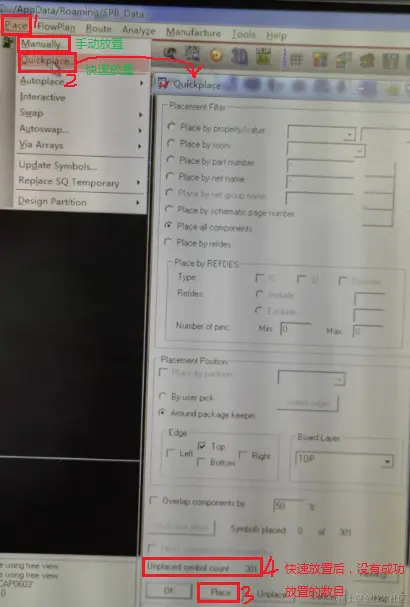

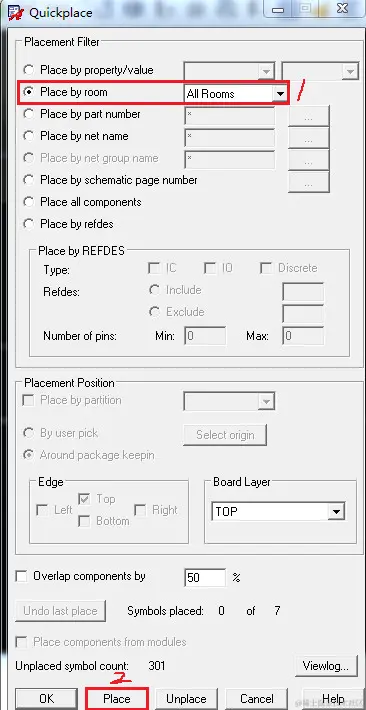

1）后台元件放置方法

编辑

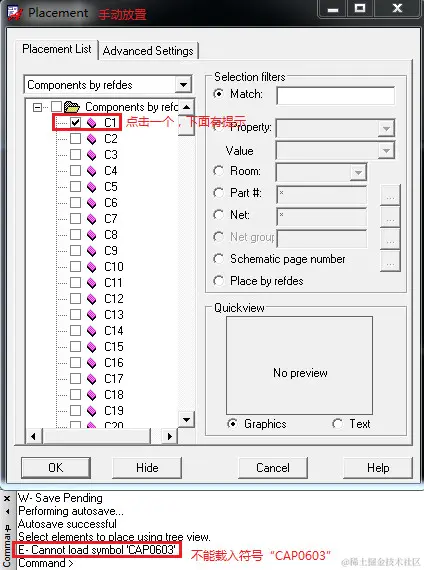

（1）如上图“快速放置”，对于没有放置出来的元件进行“手动放置”，会提示不能放置的原因。

编辑

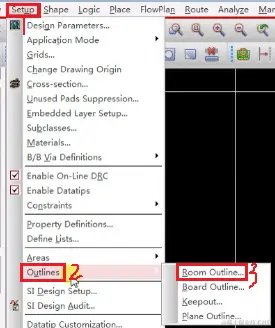

2）通过ROOM放置元件

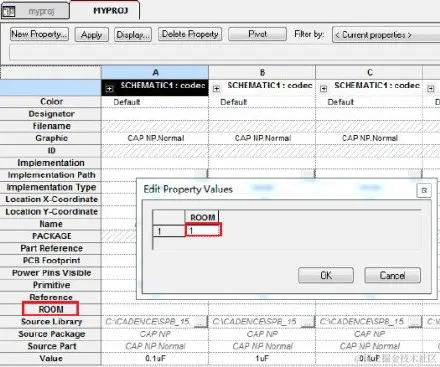

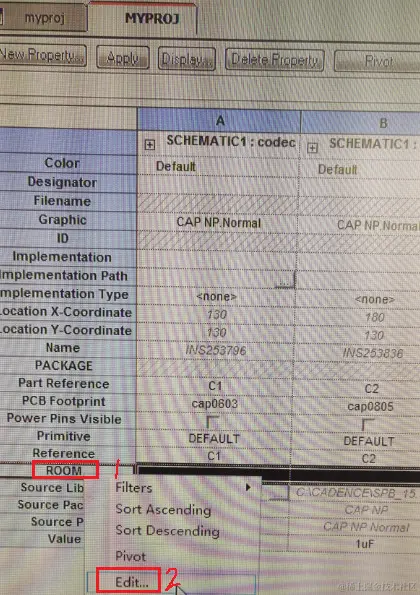

（1）在原理图中添加ROOM

编辑

（2）ROOM添加元器件

编辑

9、手动添加元器件与网络修改

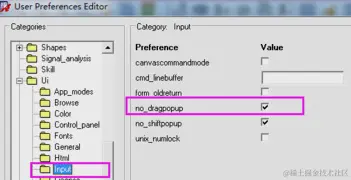

1）Setup/User Preferences作如下的操作，否则在2）步会警告，不能往下操作

编辑

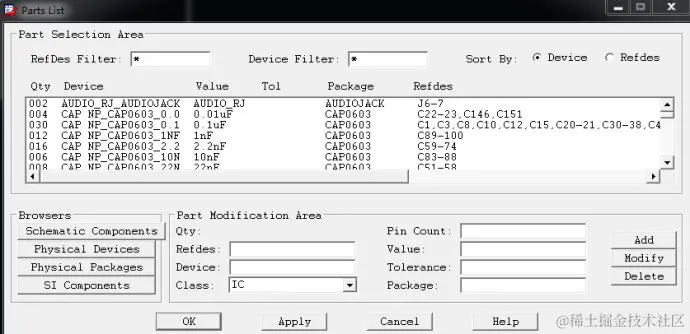

3）Logic/Part Logic

编辑

10、交互式布局与结构件定位

1）交互式布局

（１）PCB Editor中选中“移动”命令

编辑

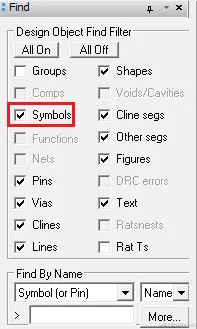

，并且需选择Sysbols，如下图：

编辑

如此才能交互

（２）再切换到原理图“Design Entry CIS”中，框选需布局的电子元件，PCB Editor的电子元件将被选中并可移动。

前提：

导入第一方网表，第三方网表不支持；

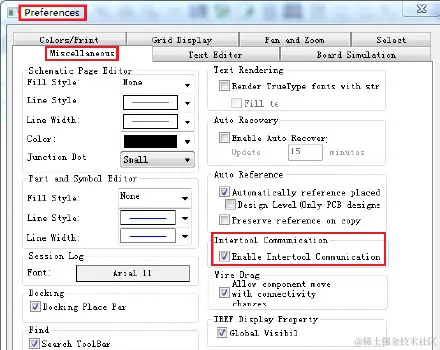

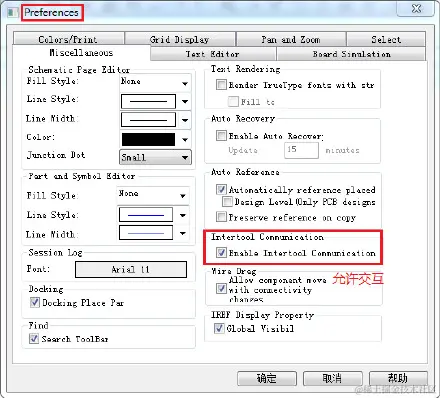

原理图“Design Entry CIS”的Option/Preferences允许交互，如下图：

编辑

2）结构件定位

（１）导入结构件

编辑

11、飞线的处理方法

１）关闭、显示所有飞线

通过工具栏

编辑

关闭和显示；

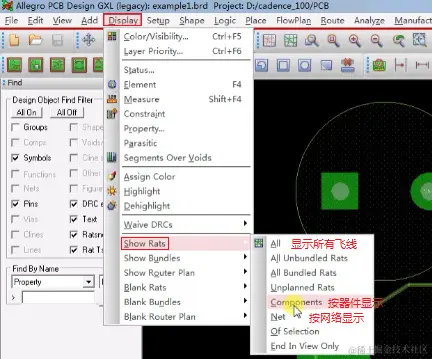

也可以通过Display/Show Rats

编辑

２）不显示地网络

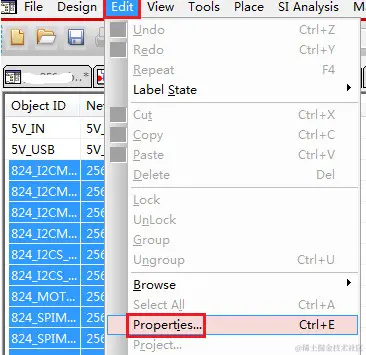

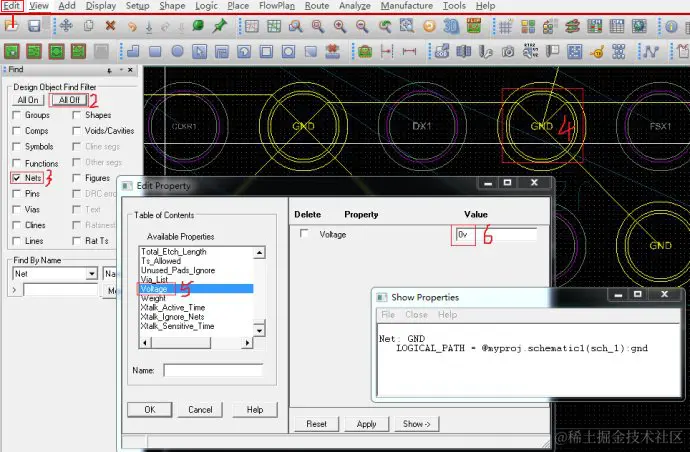

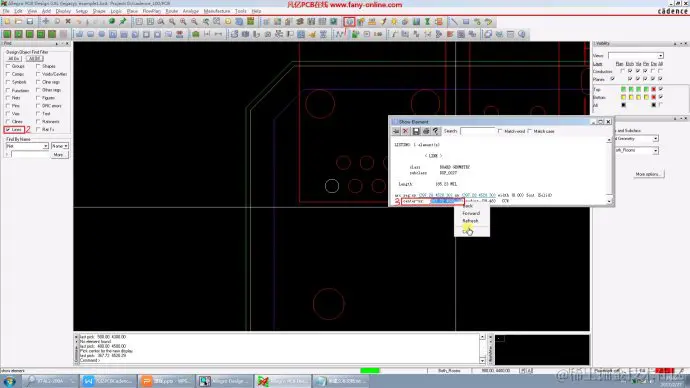

Edit/Properties

编辑

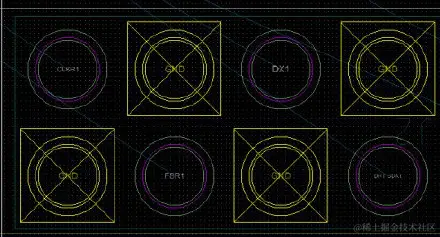

地网络收起后的效果：

编辑

星光不问赶路人，岁月不负有心人。觉得不错，动动发财的小手点个赞哦！
