一、24V转5V(MP1584方案)
1、MPS DC-DC Designer介绍
MP1584系芯源系统MPS公司电源管理芯片，具有基于MPS芯片的仿真软件“MPS DC-DC Designer”，QQ邮箱账号登录官网。
编辑

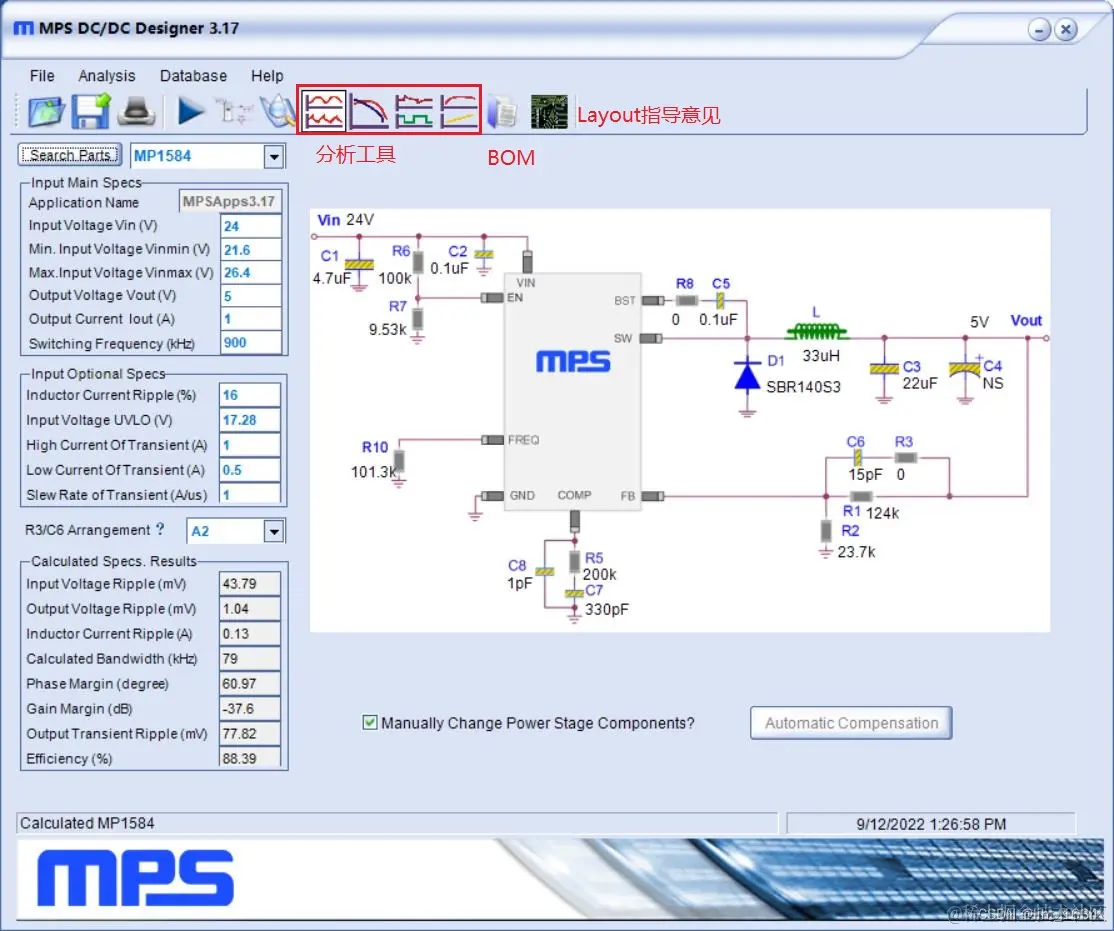

2、MPS软件设计MP1584方案
1）芯片功能框图
编辑

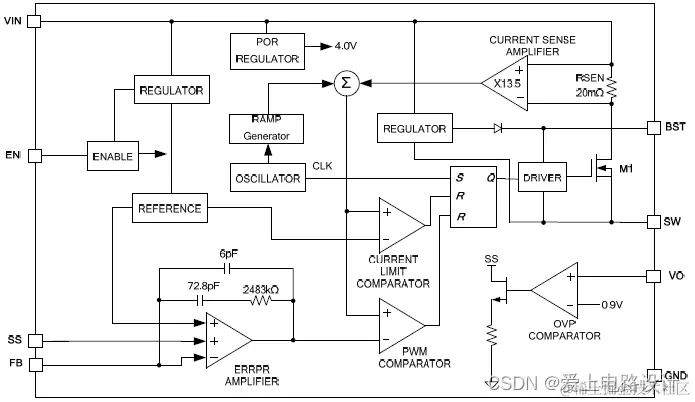

图1.1.1 功能框图

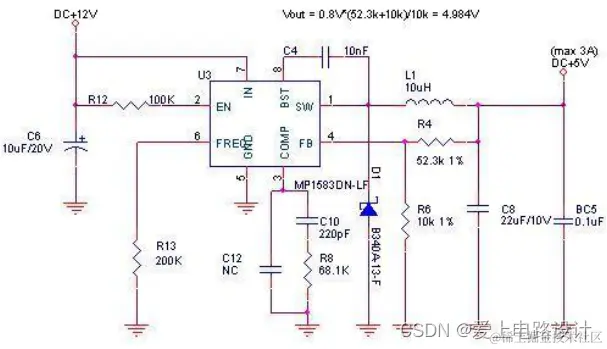

2）5V、3.3V输出设计
编辑
图1.1.2 5V输出
编辑

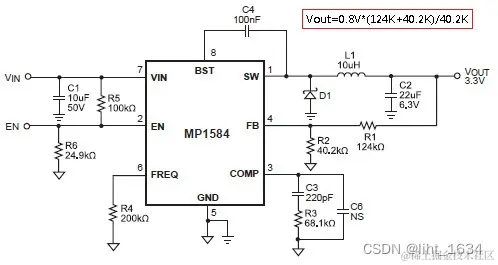

图1.1.3 3.3V输出
编辑
用于项目使用的SCH_PCB搜索我的百度网盘“24V转12V电源模块”，内含12V输出与5V输出的图纸与BOM。

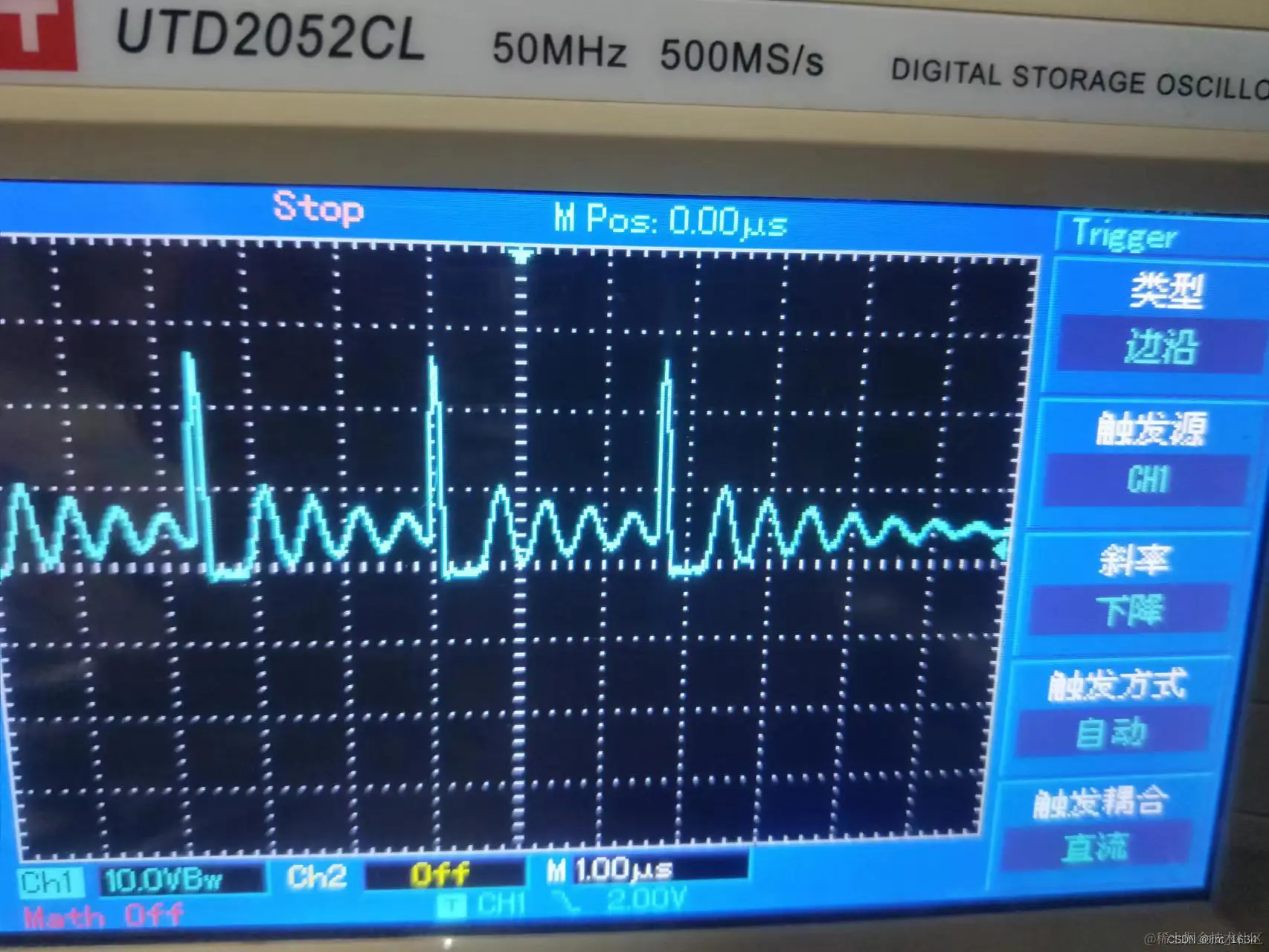

MP1584的1脚SW波形：
编辑
有关电源模块较详细的设计移步：电源模块汇总(充电器)。
二、24V转12V的Buck电路
1、需求
①输入：16.8V-31.2V
②输出：12V/40A(480W)，可承受100A/100mS
③转换效率：≥92%
④具备过流保护功能
2、TI实现过程
1）在线工具

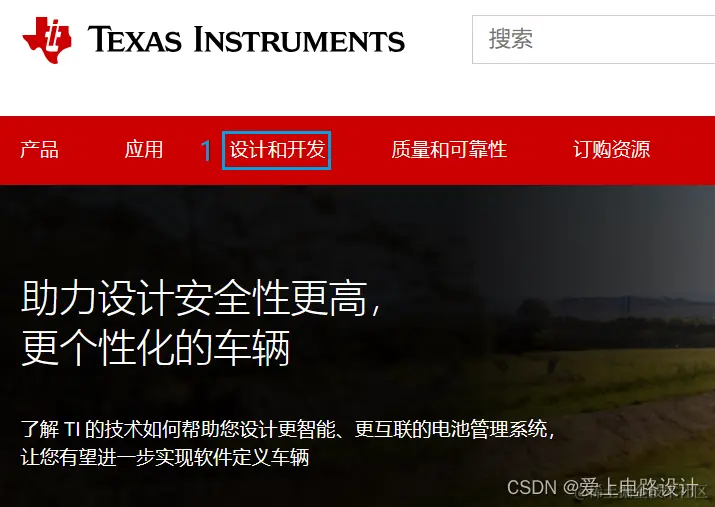

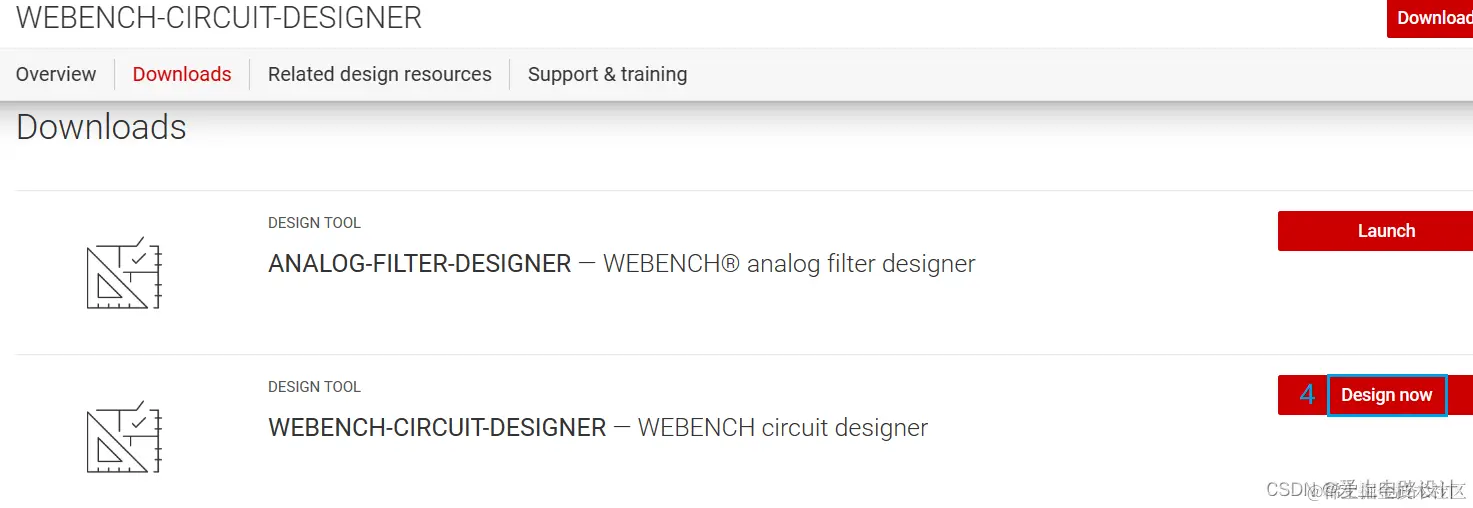

进入TI官网。
编辑

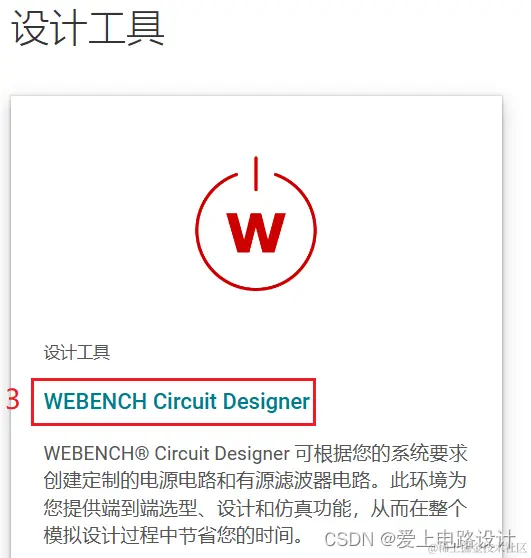

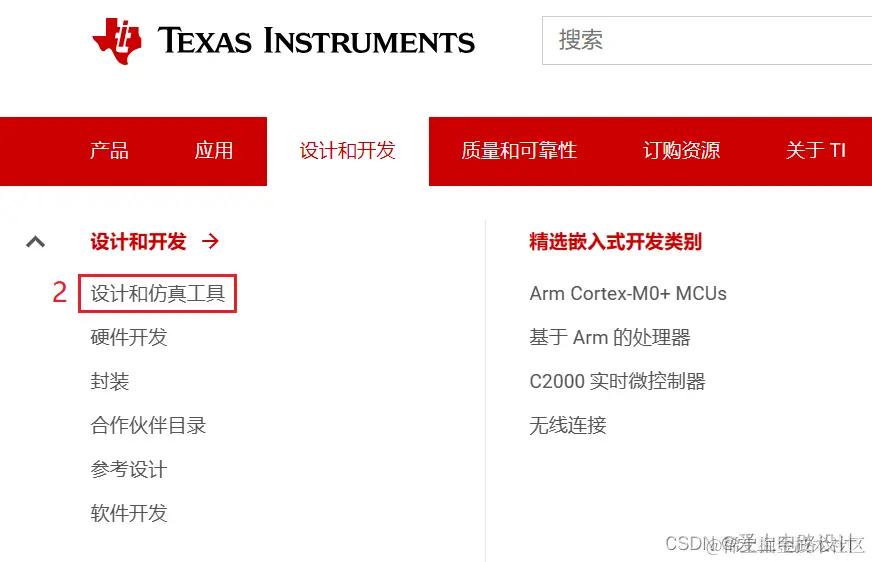

进入“设计与仿真工具”：
编辑
进度条往下拖动：
编辑

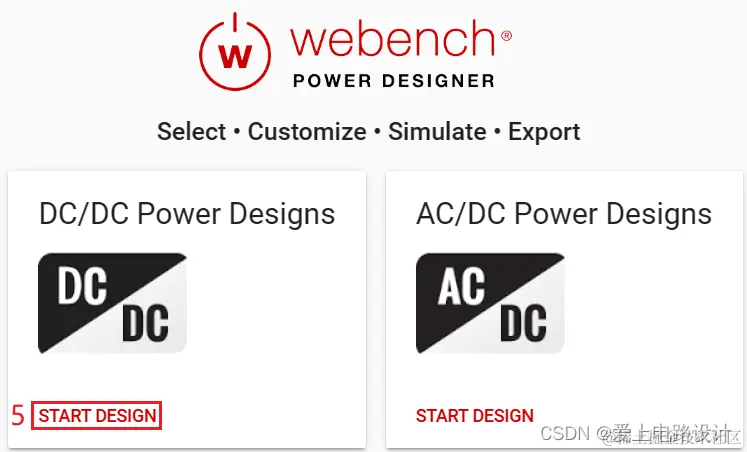

开始设计：
编辑

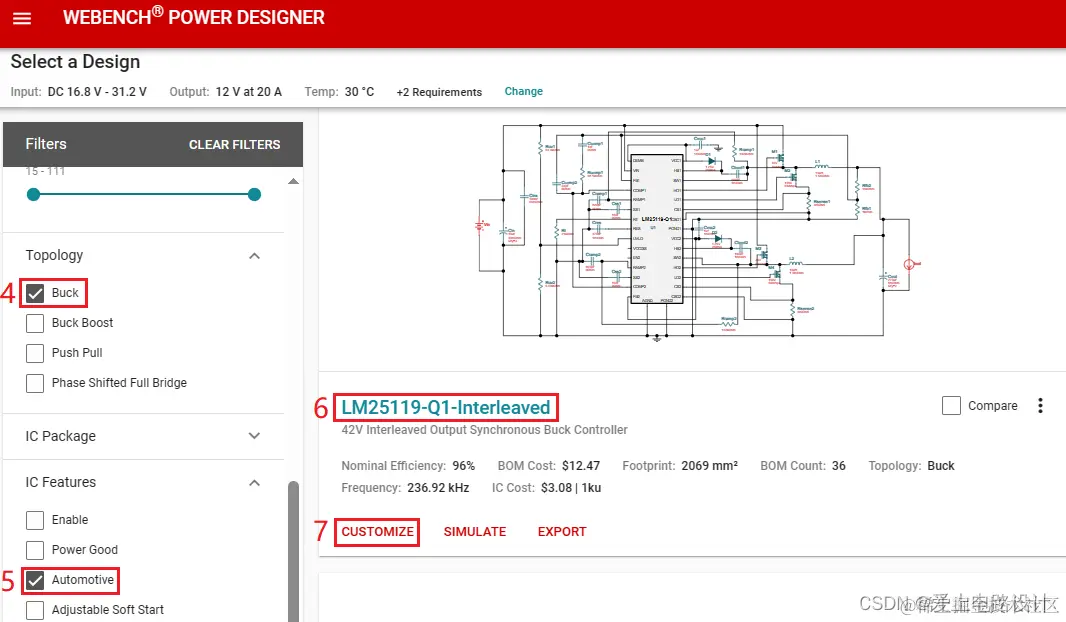

选择DC/DC设计：
编辑

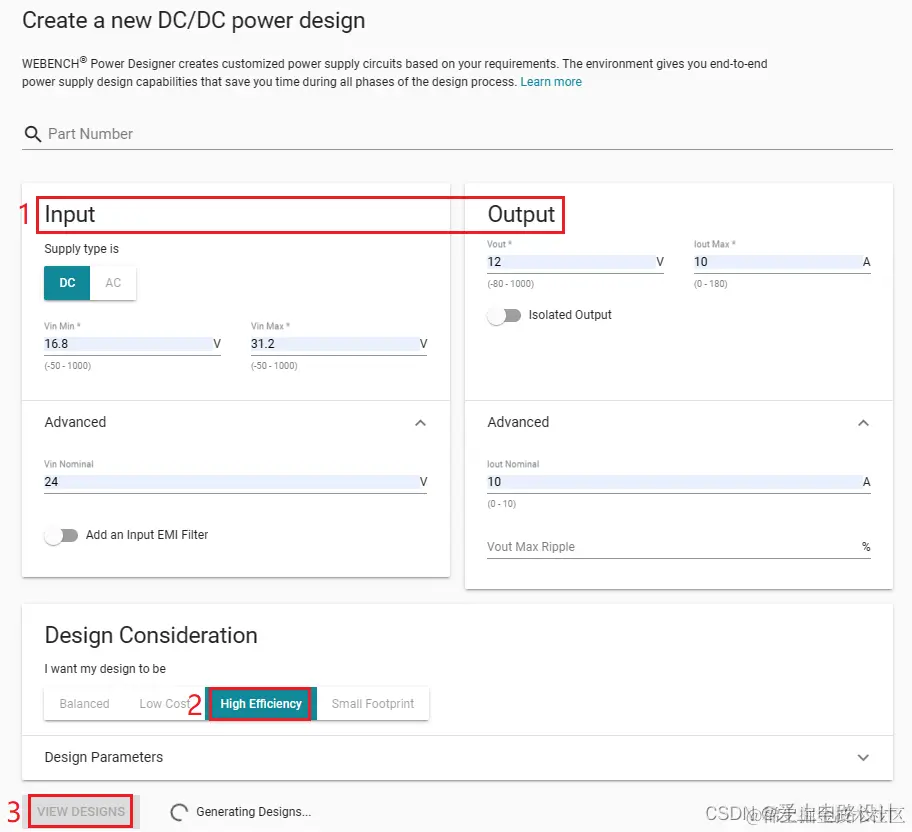

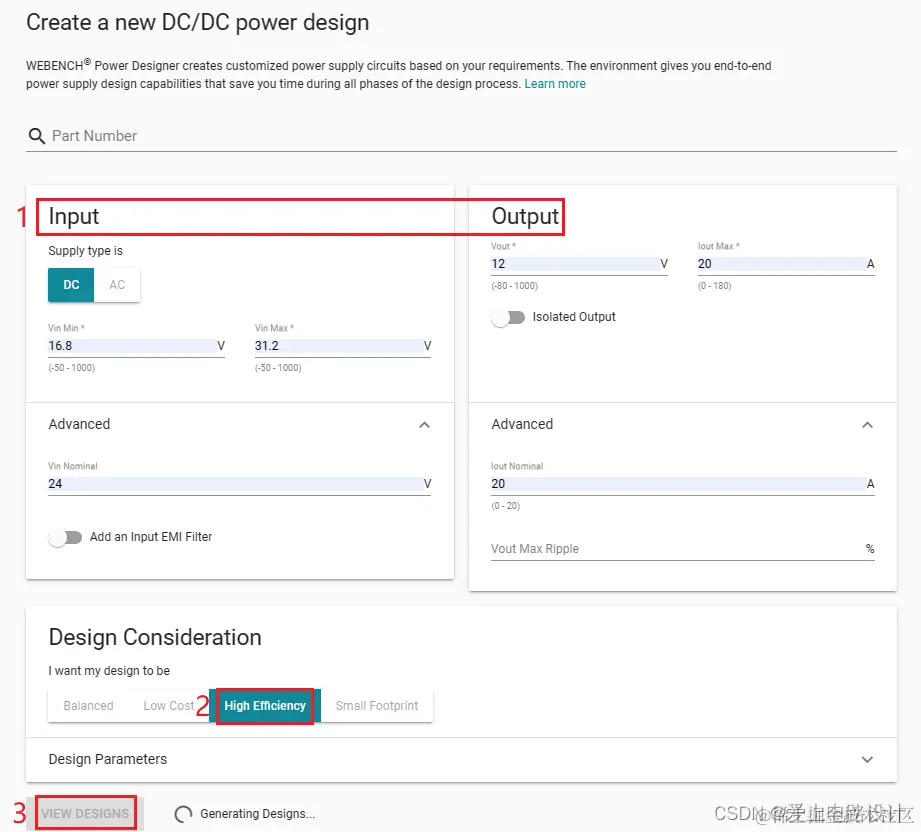

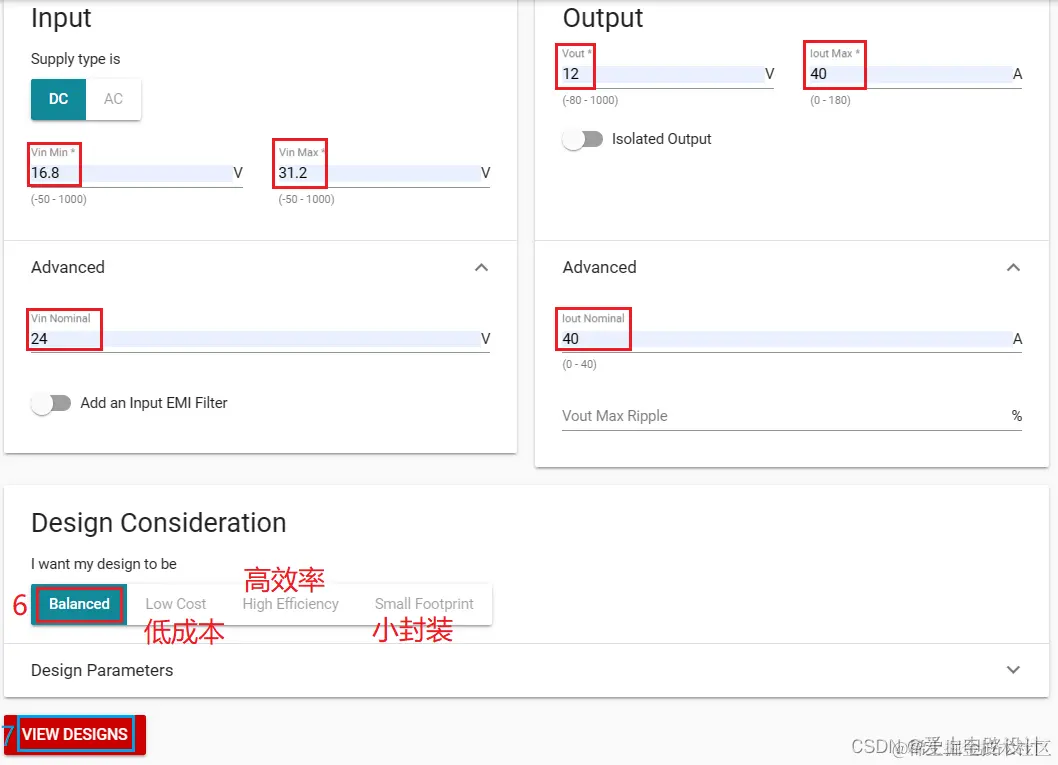

输入参数：
编辑

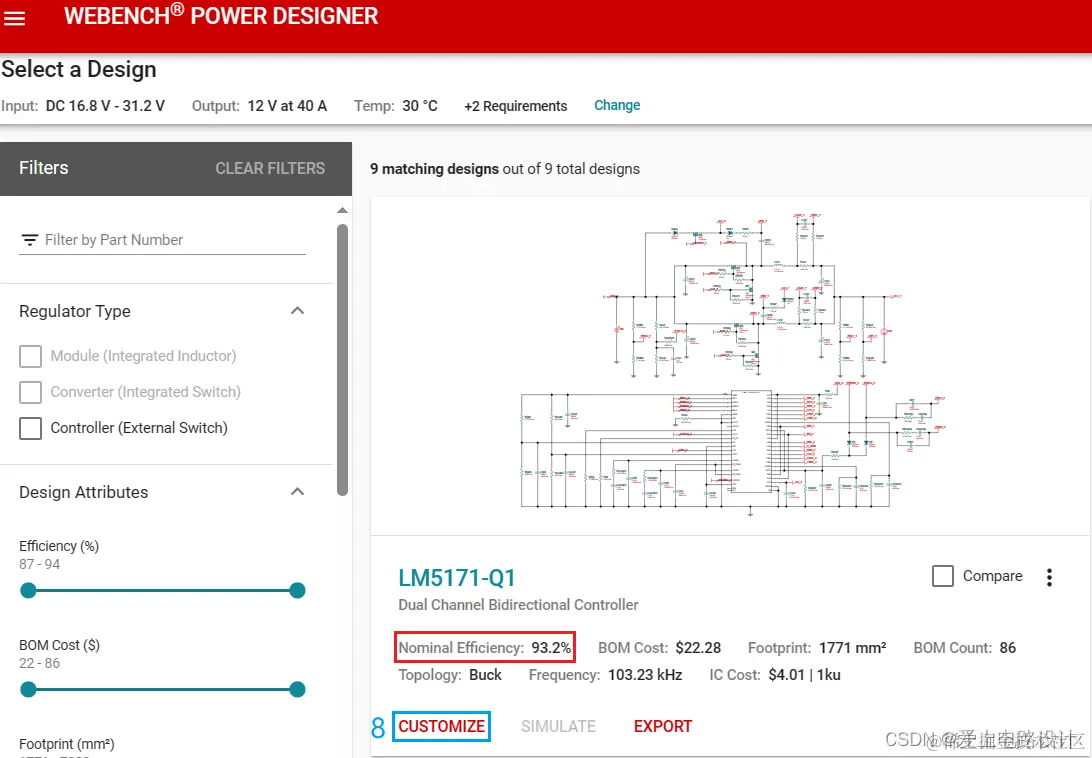

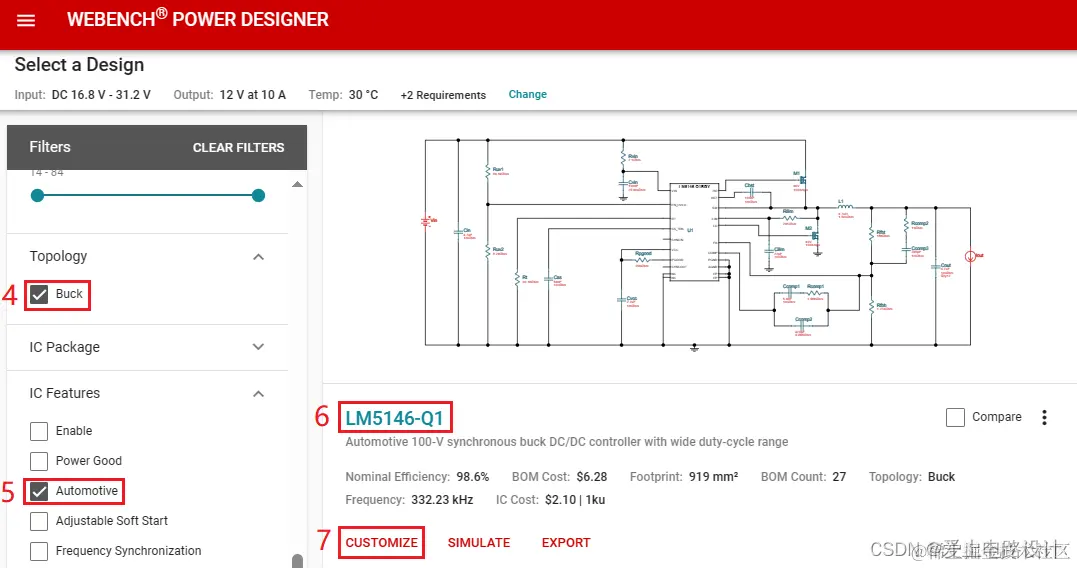

找出符合需求的推荐，选择“定制”：
编辑

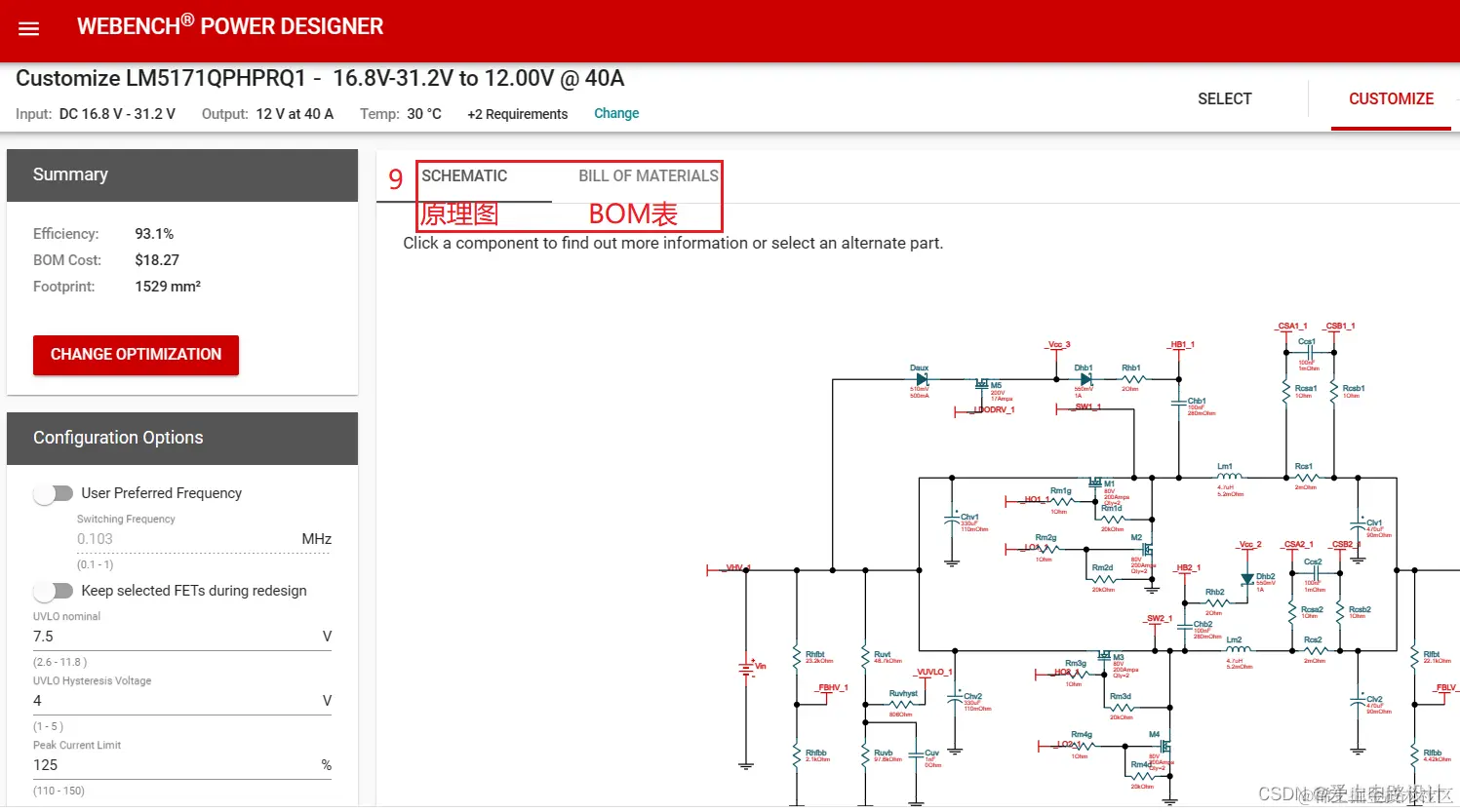

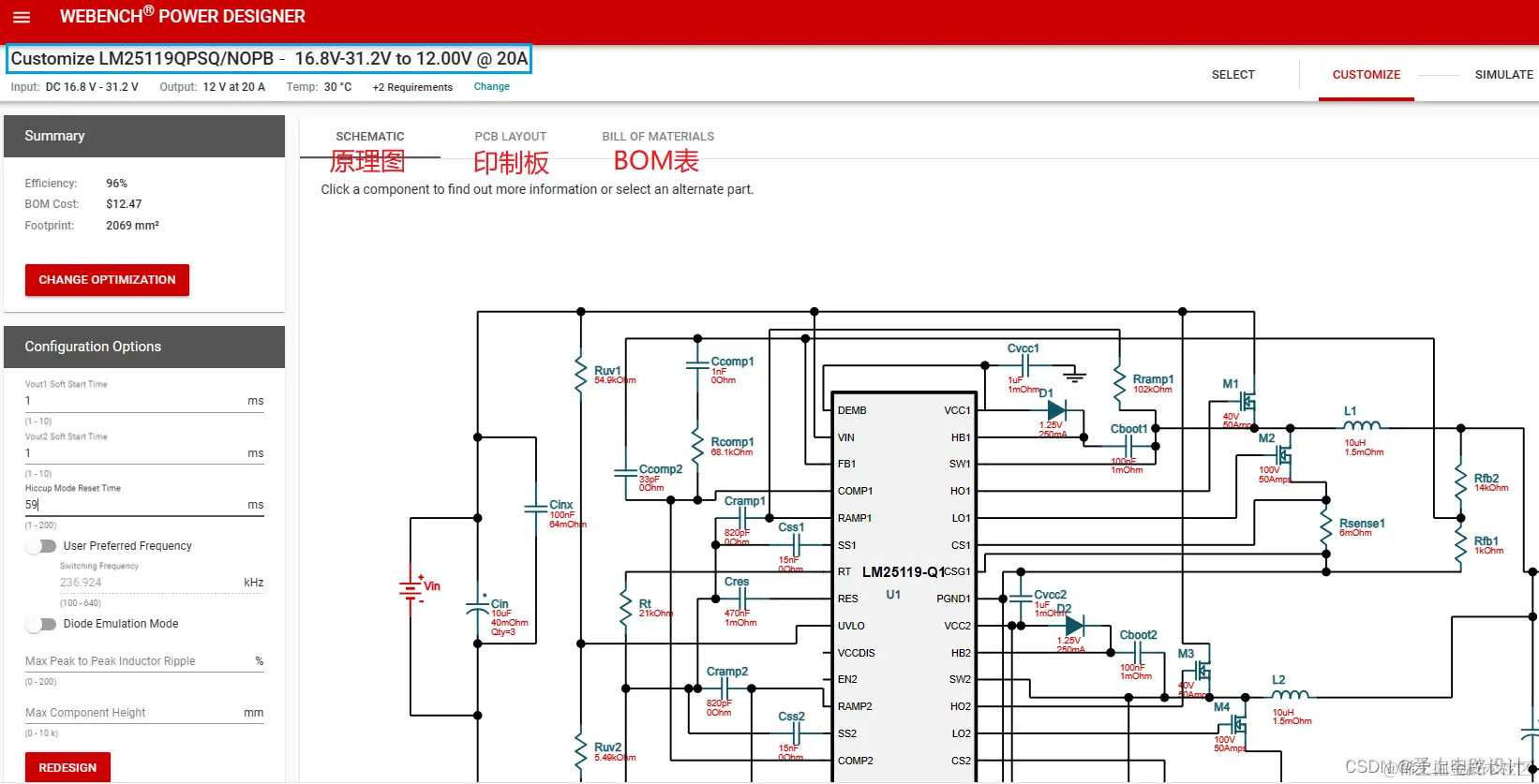

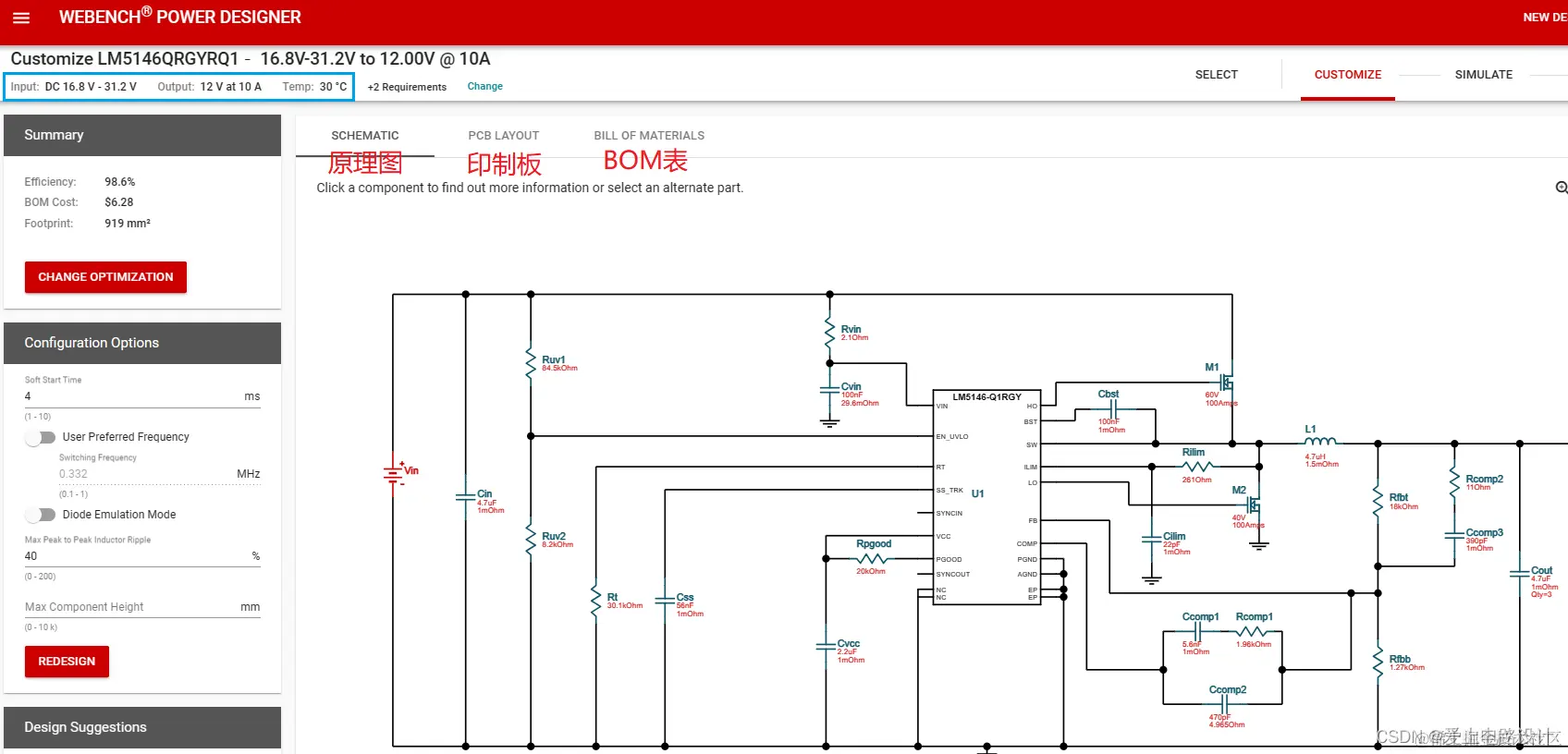

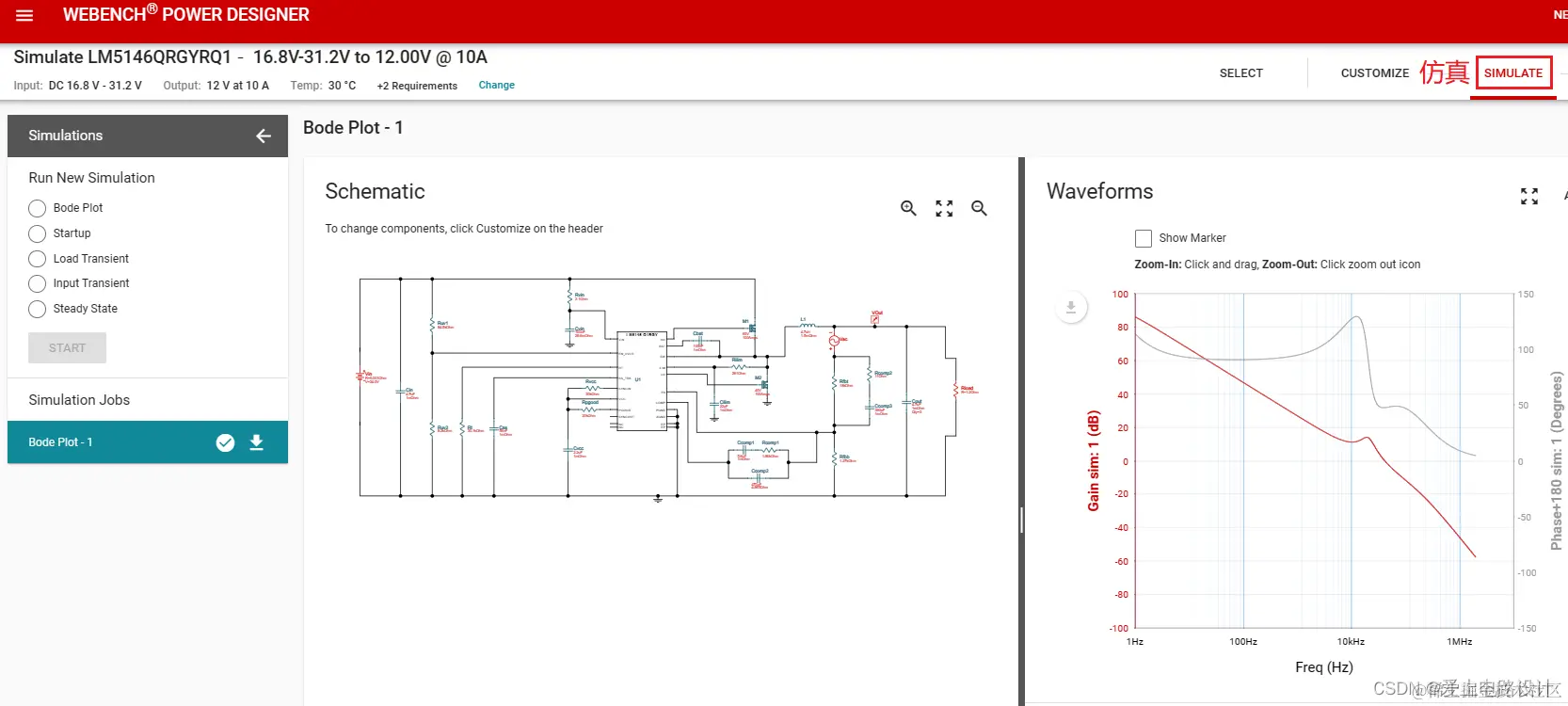

得到的详细原理图和BOM表：
编辑
得到的原理图没有定制电子元件，可较方便的制作。

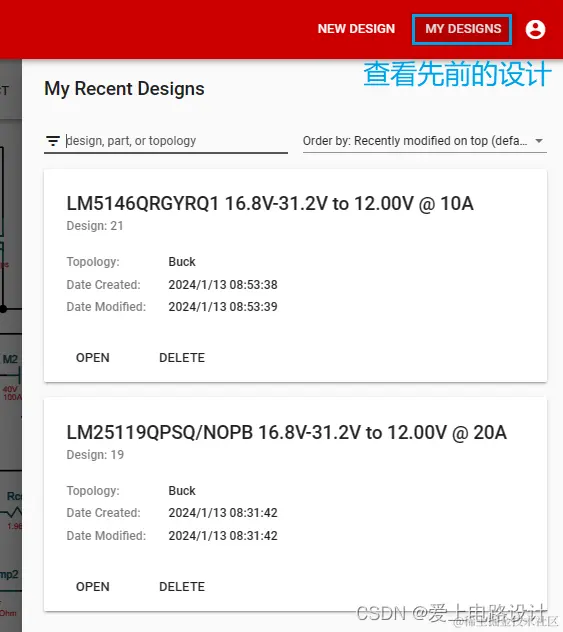

查看先前的设计：
编辑
2）离线工具
编辑

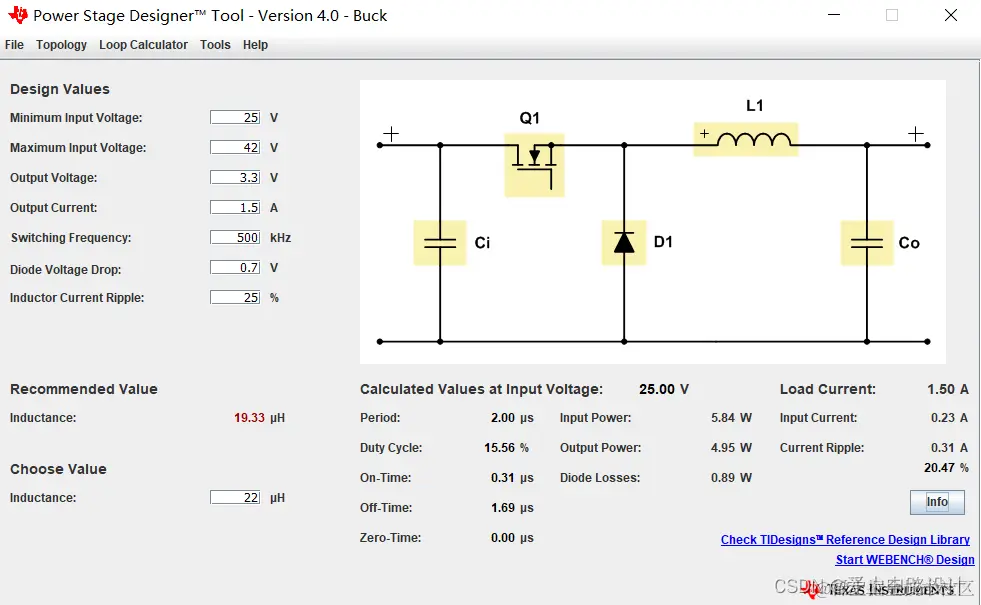

软件下载移步：Power Stage Designer Tool 4.0。
3、TI方案的选择
1）四个120W并联
编辑
编辑
编辑
编辑
2）两个240W并联
编辑
编辑
编辑
4、ROHM方案的选择

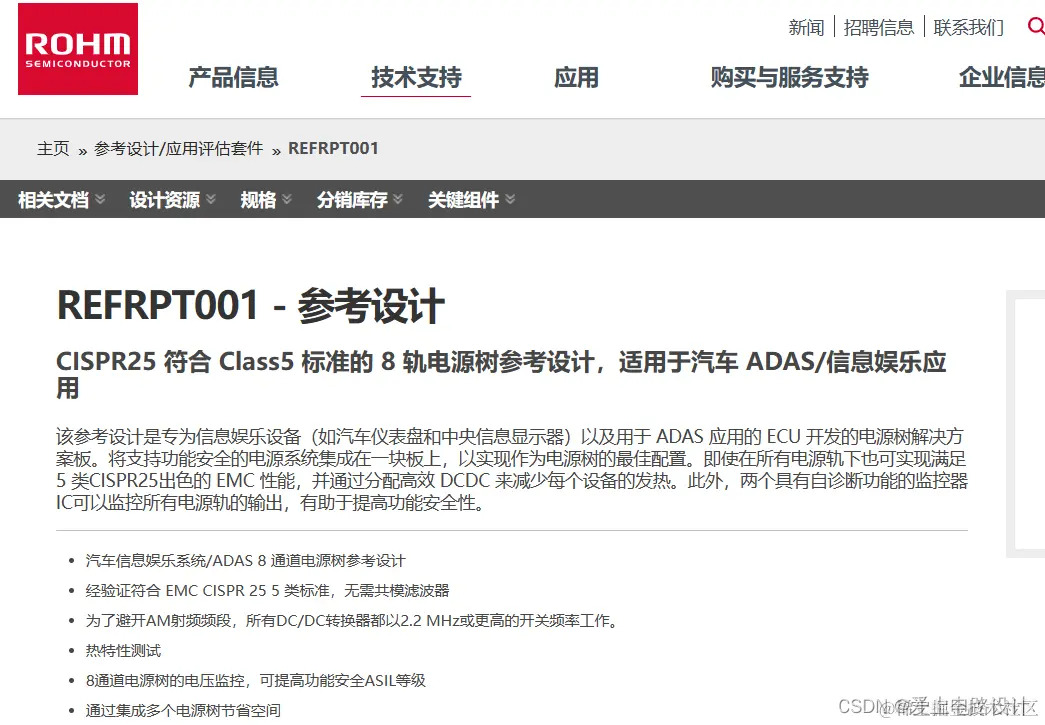

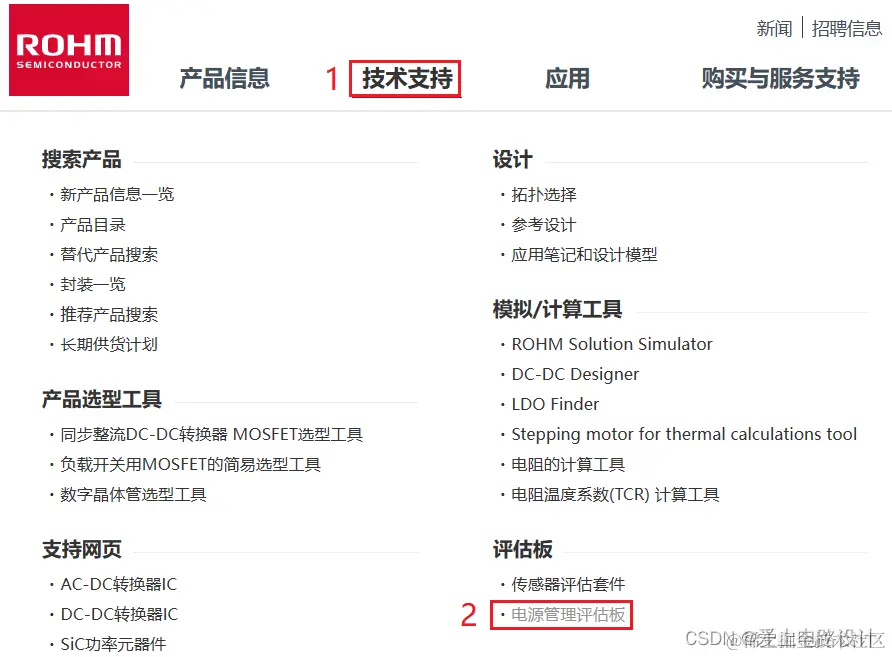

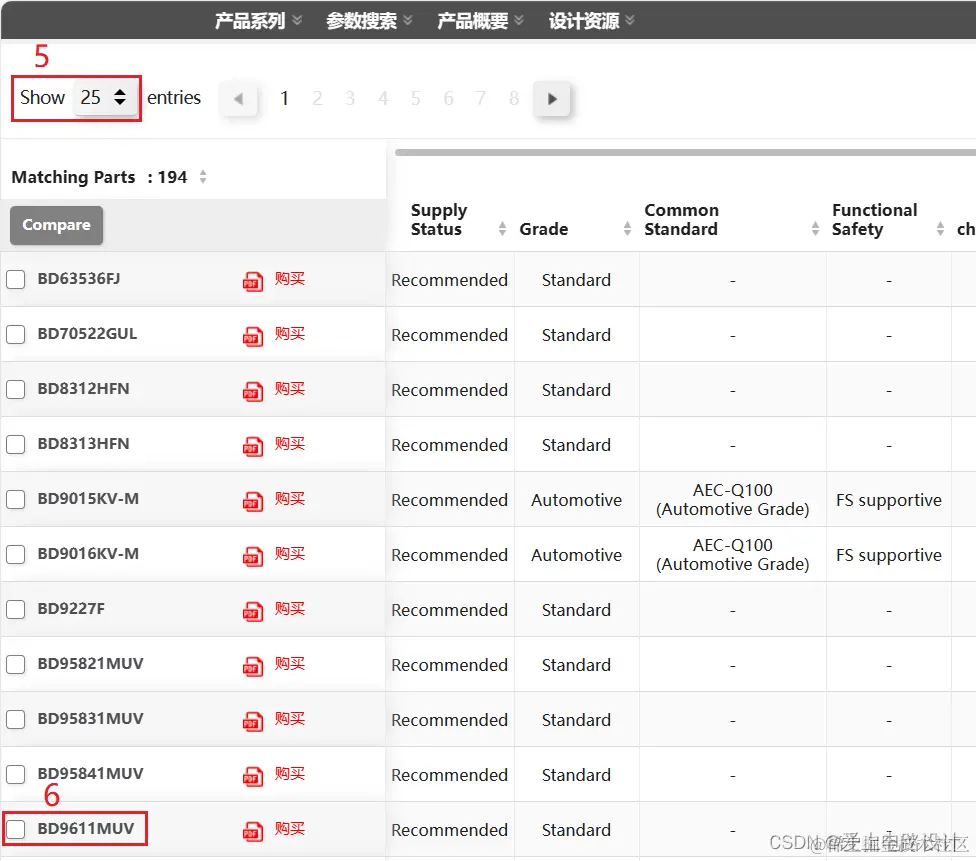

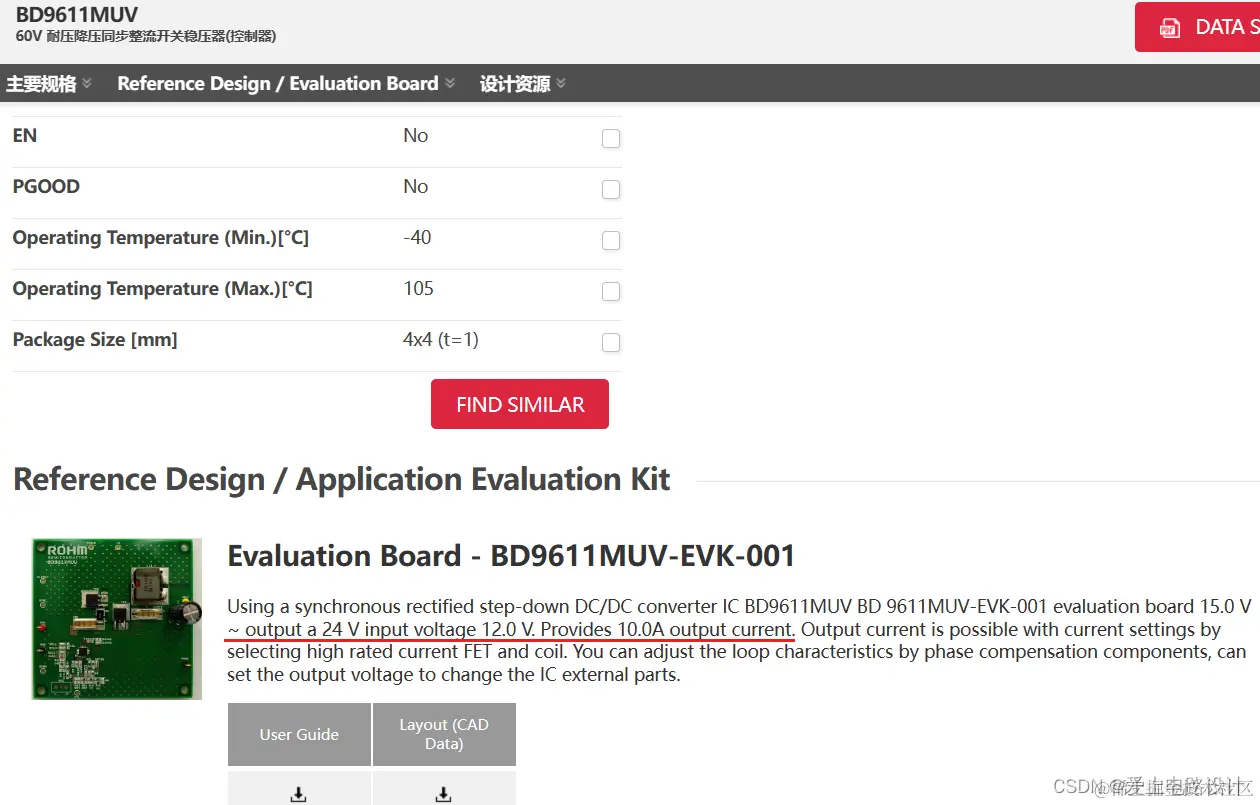

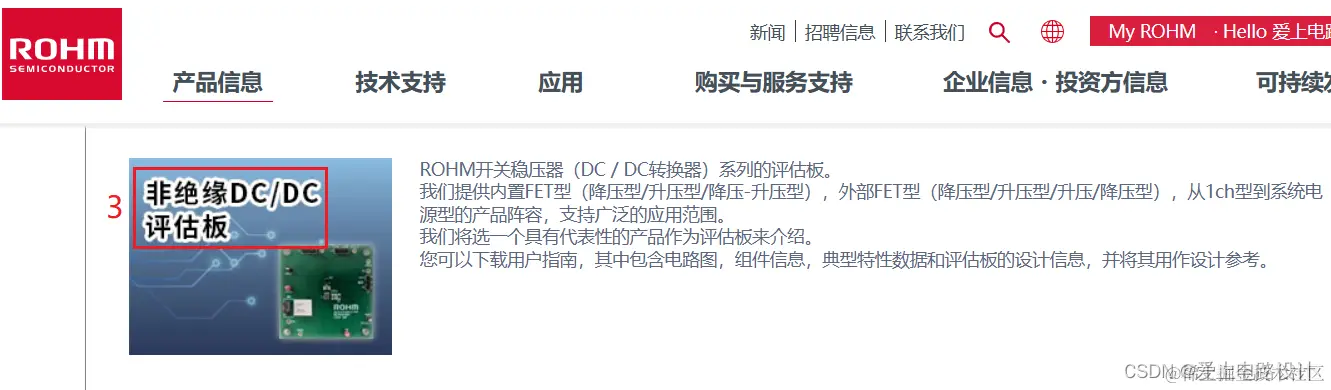

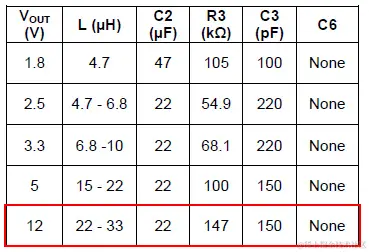

进入ROHM官网，同时发现日本的资料比较通俗易懂。
编辑
编辑
编辑
编辑
编辑
原文件下载移步：BD9611MUV-EVK-001。
5、并联电流精密跟踪

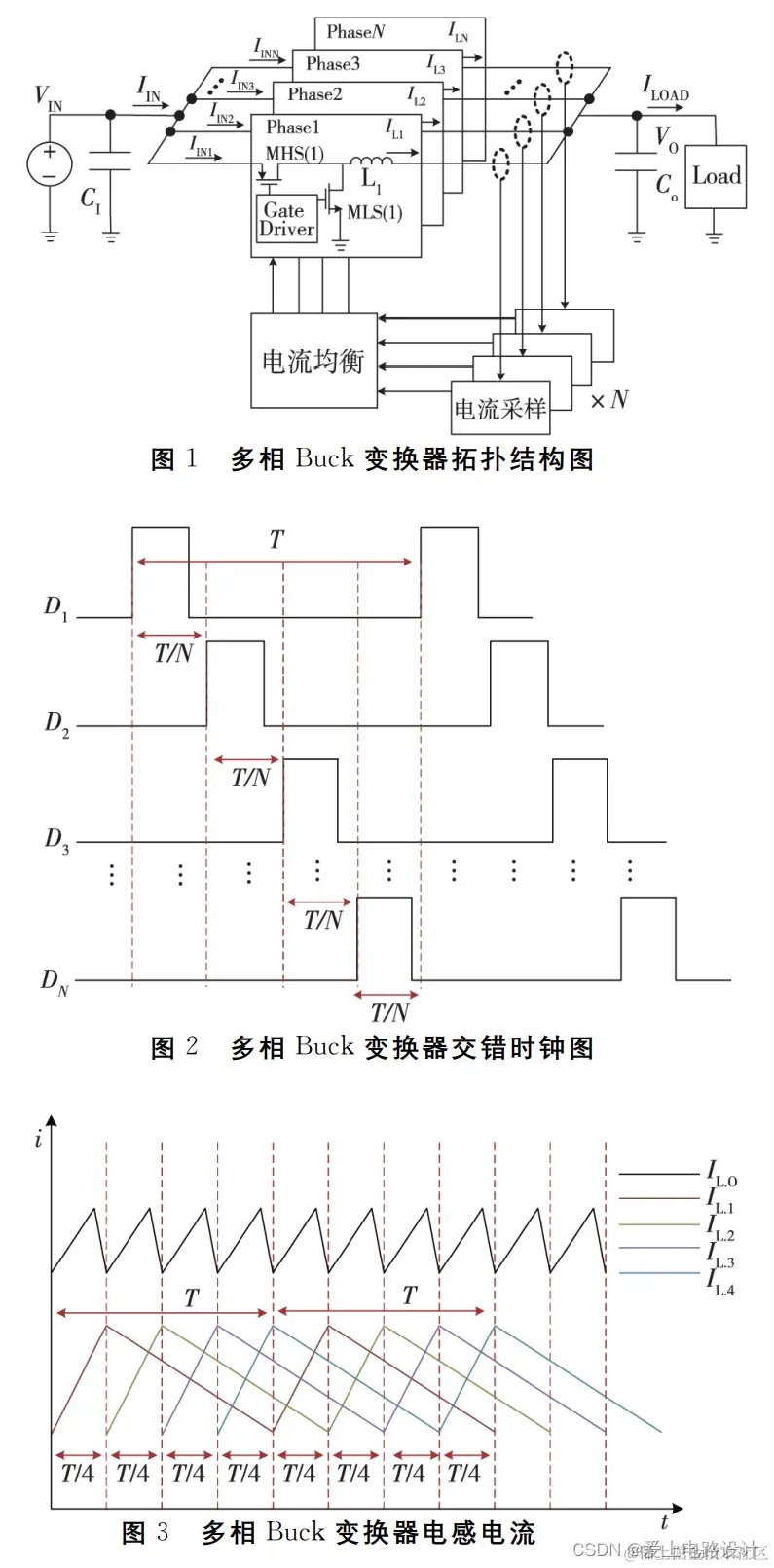

交错并联提高了输出电流的纹波频率，降低了对滤波电容以及磁性元件的要求，提高了整个系统的功率密度，实现输出0纹波。
编辑
图片来自：细说多相Buck电源的工作原理。

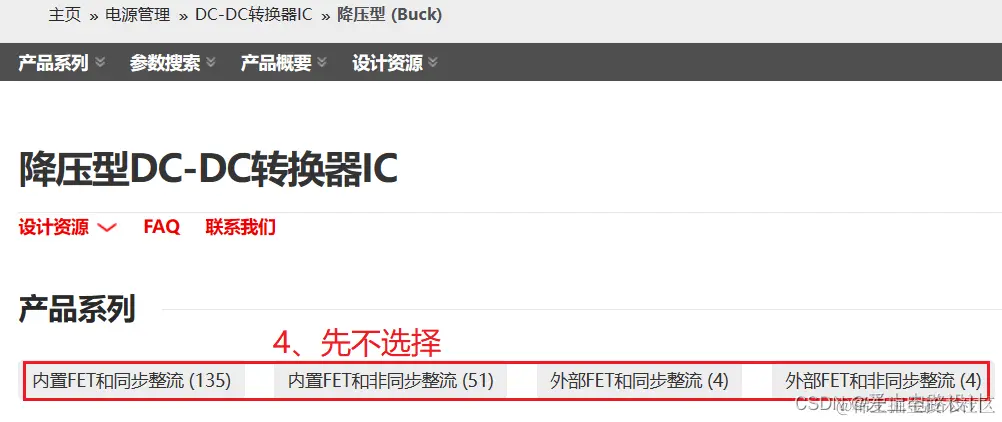

三、检索特定网站

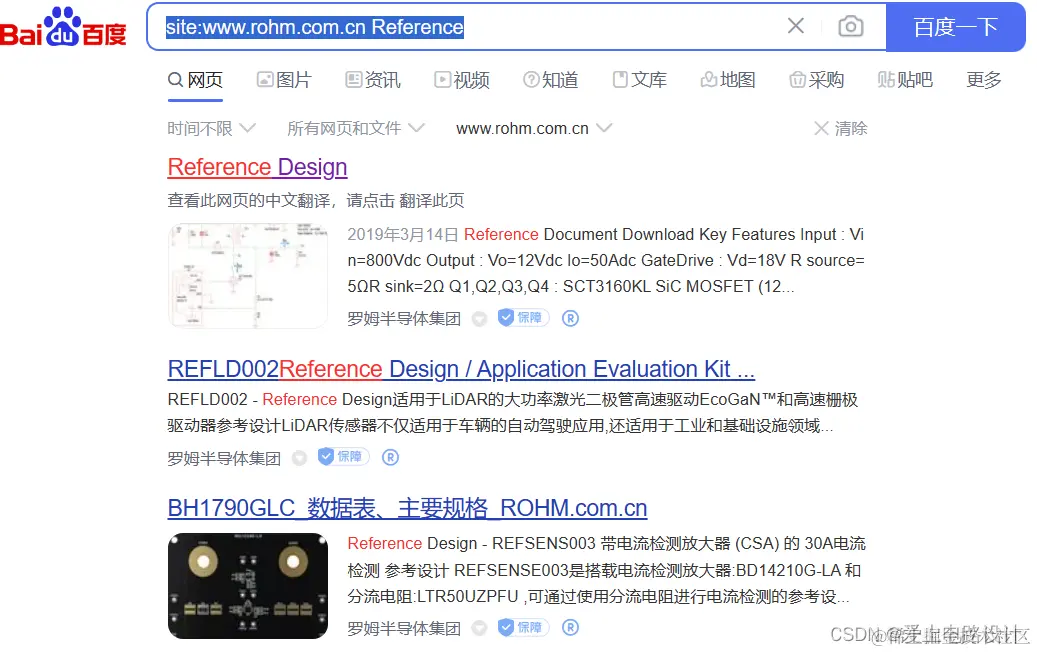

输入“site:www.rohm.com.cn Reference”。
编辑
编辑
