Origin如何绘制带误差棒的散点图？

引言

48db18d6808f9ac10133007a27edc0c

image-20230410111359076

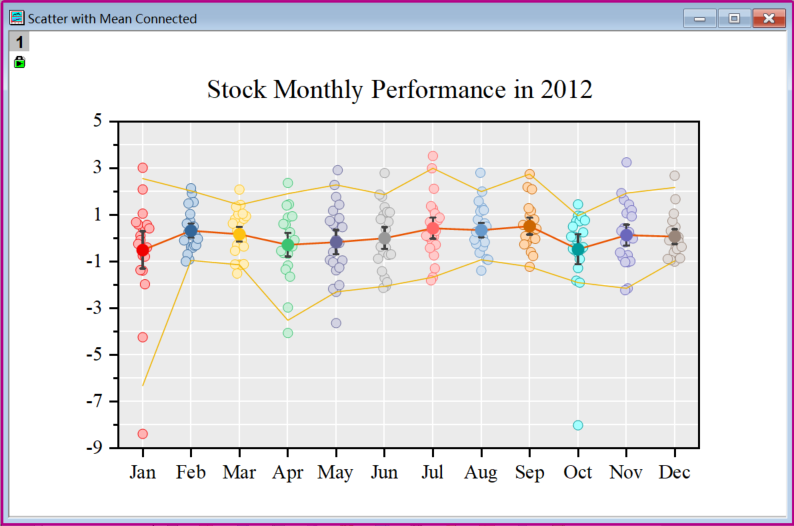

以上两张图可以叫做带误差的散点图，都带有误差线，但是不同的是，两张图的x轴不一样，一个是连续continues，另一个是label标签的。

下面尝试用Origin复现这两张图，首先看第二个简单的。

在复现之前，您的Origin版本最好是最新的2022，强烈建议更新，因为绘图方式更迭是很快的，Origin每个版本都新增了很多种绘图方式。

Label误差散点图

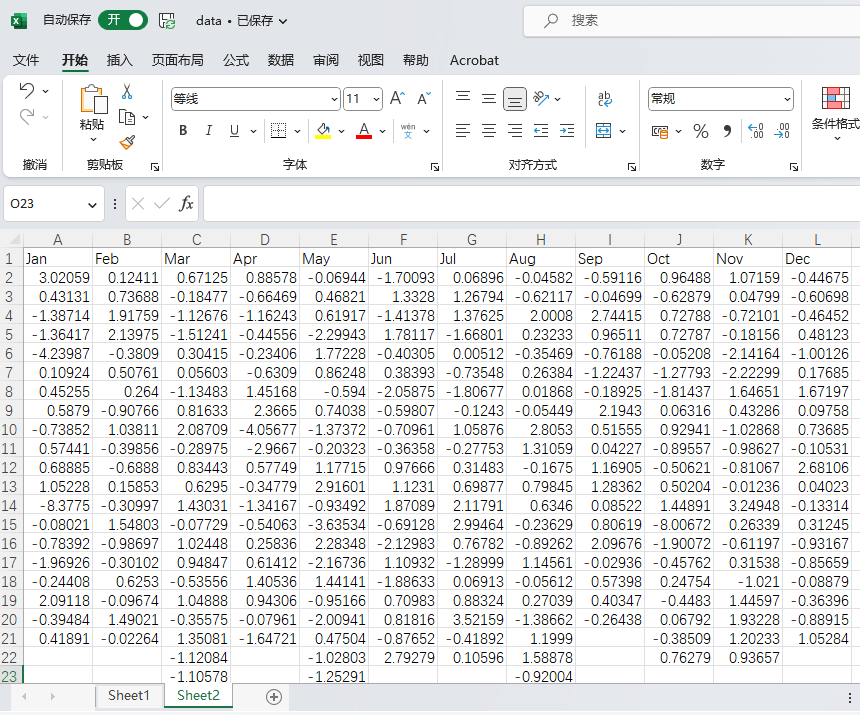

  • 首先打开data.xlsx的sheet2，将数据复制到Origin工作空间

image-20230410111718938

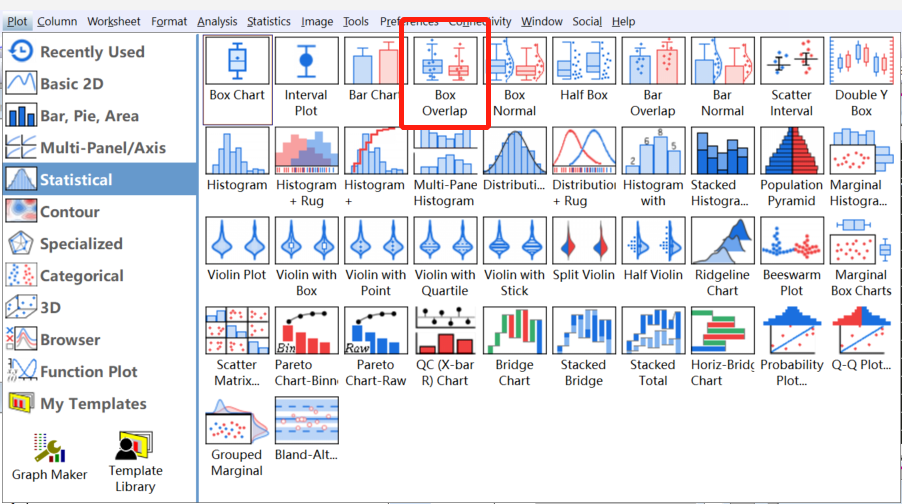

  • 全选所有数据，选择Plot>Statistical: Box Overlap

image-20230410112154406

  • 在随便双击一个箱体后，在Group选项卡上，将Symbol Fill Color和Border Color设置为Increment By One。要获得填充颜色和边框颜色之间的美观配色，从Color Chooser中选择颜色饱和度较低色卡。

image-20230410112402122

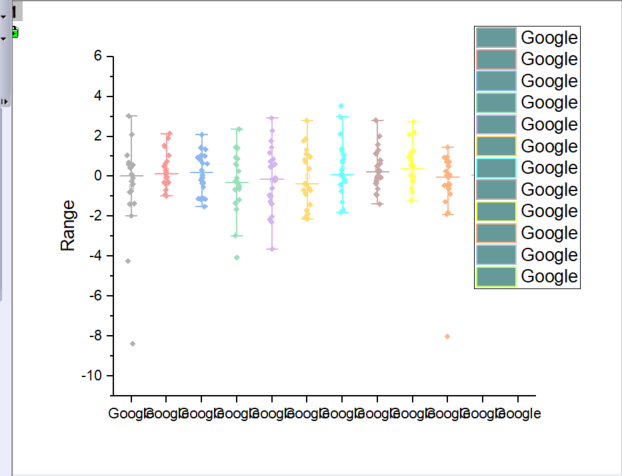

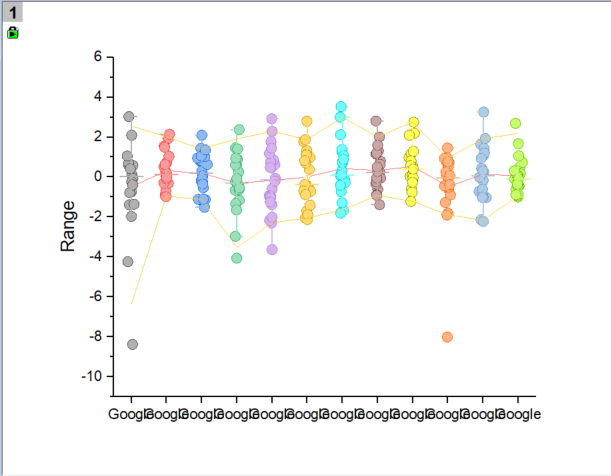

  • 转到Connect Lines选项卡，启用Connect Mean和Connect Percentiles (5% and 95%)，然后选择连接线的颜色。

image-20230410113231249

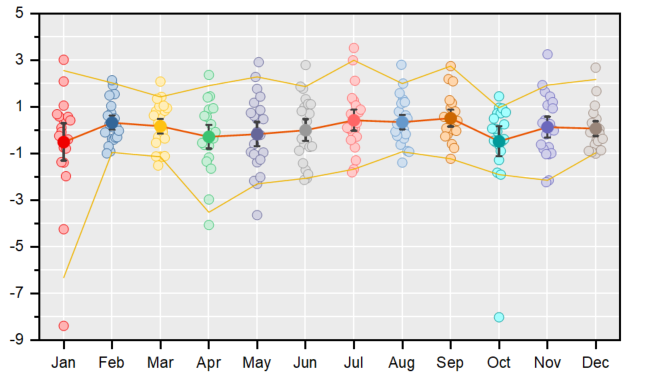

  • 对图绘进行综合修饰，添加格网，修改刻度和标签，字体字号等等：

image-20230410113358989

x轴连续的散点误差

这种情况比较麻烦，因为误差棒是手动添加的，此外还要添加线性拟合线。

  • 首先打开data.xlsx的sheet1，将数据复制到Origin工作空间

  • 全选数据，绘图类型为Plot>Basic 2D: Scatter

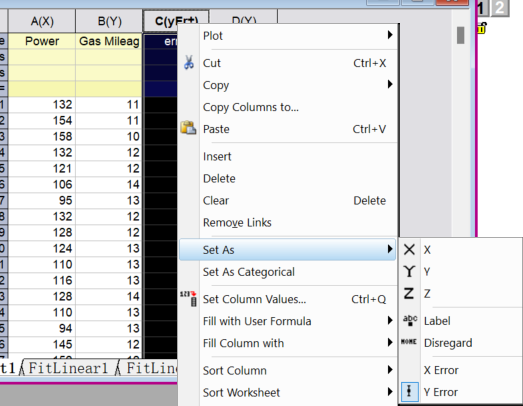

  • 添加一栏数据，并设置为Y Error

image-20230410113804921

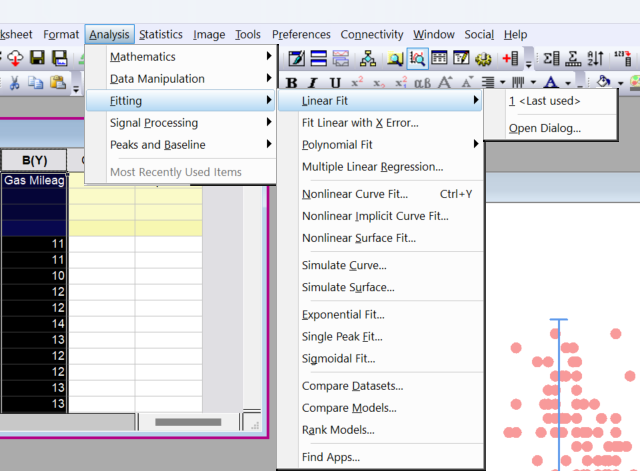

  • 对散点进行拟合，操作方式如下：

image-20230410103558217

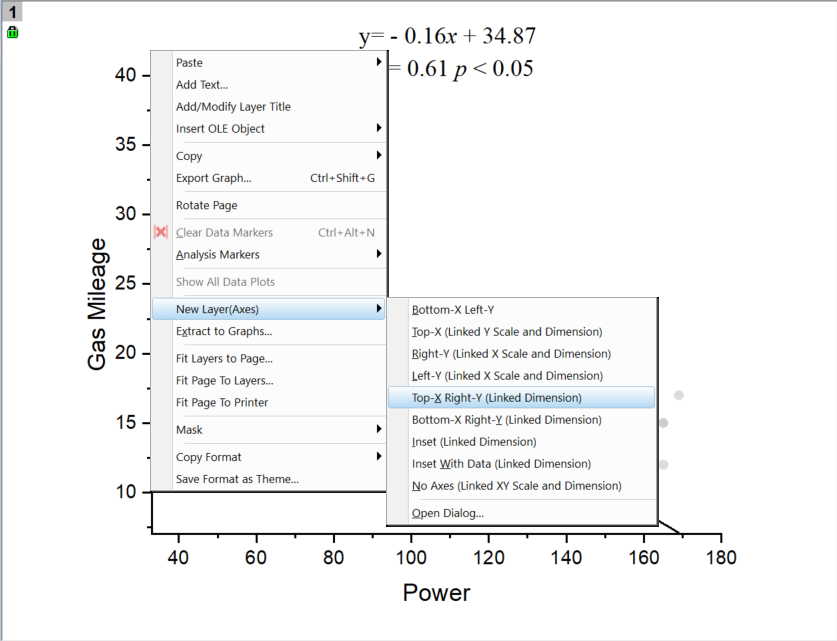

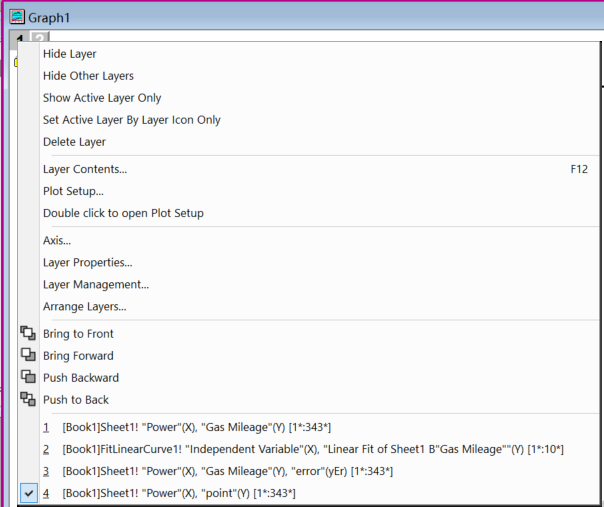

  • 右键绘图中的图层1，选择Layer Content

image-20230410113910413

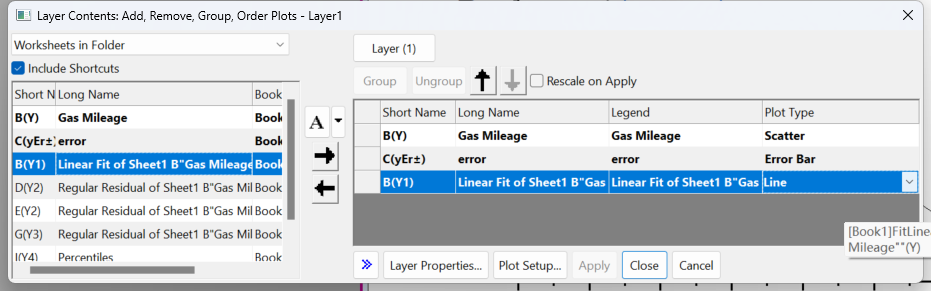

  • 把刚才的拟合结果添加进去

image-20230410103820263

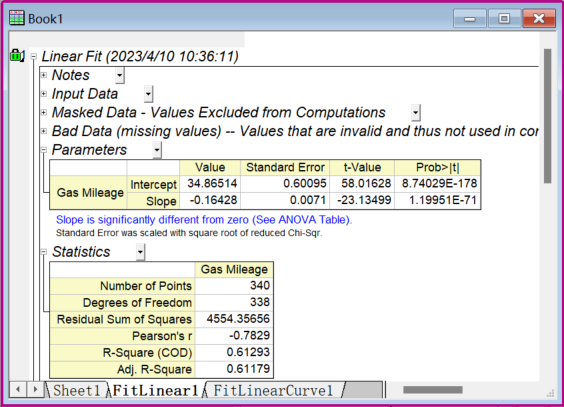

  • 查看拟合的斜率、截距、R2和p值

image-20230410104044314

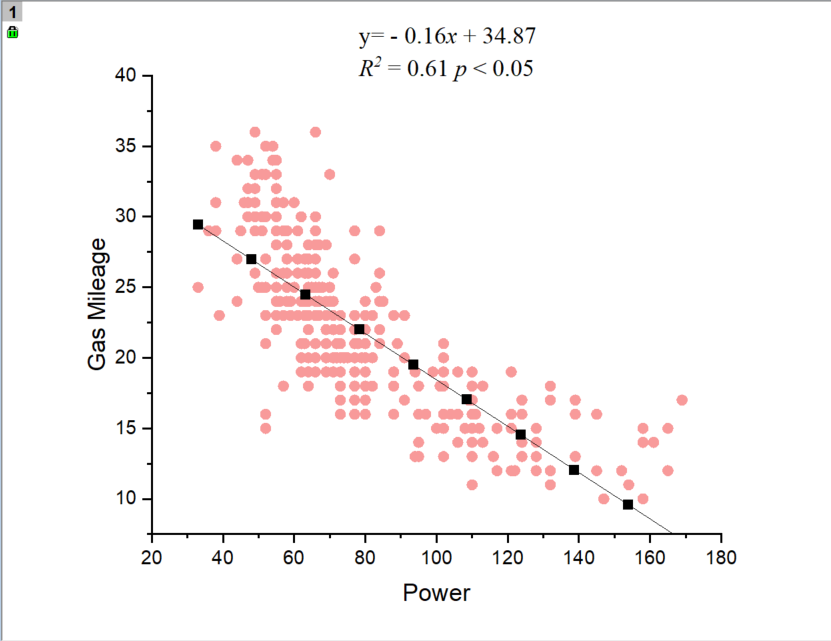

  • 在图中手动输入上述的值

  • 因为X轴连续，只能添加几个局部的误差棒，手动计算后，在表格的最后几行添加（x，kx+b，error），其中kx+b是刚才计算的斜率和截距，error是自己局部计算的误差

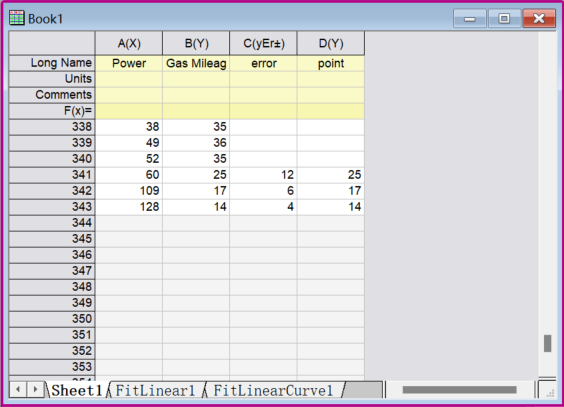

  • 在数据上再添加一列原始Y，绘制点，以突出这些拟合点：

image-20230410104850983

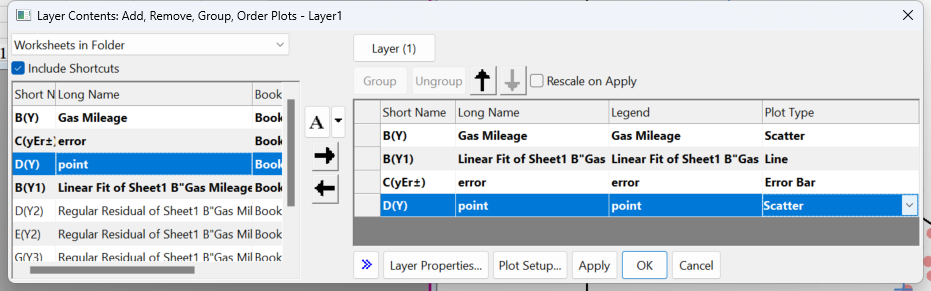

  • 相同的方式打开Layer Content把刚刚的Point和error加上，设置类型为Scatter和Error Bar

image-20230410104913225

  • 结果如图

image-20230410104948423

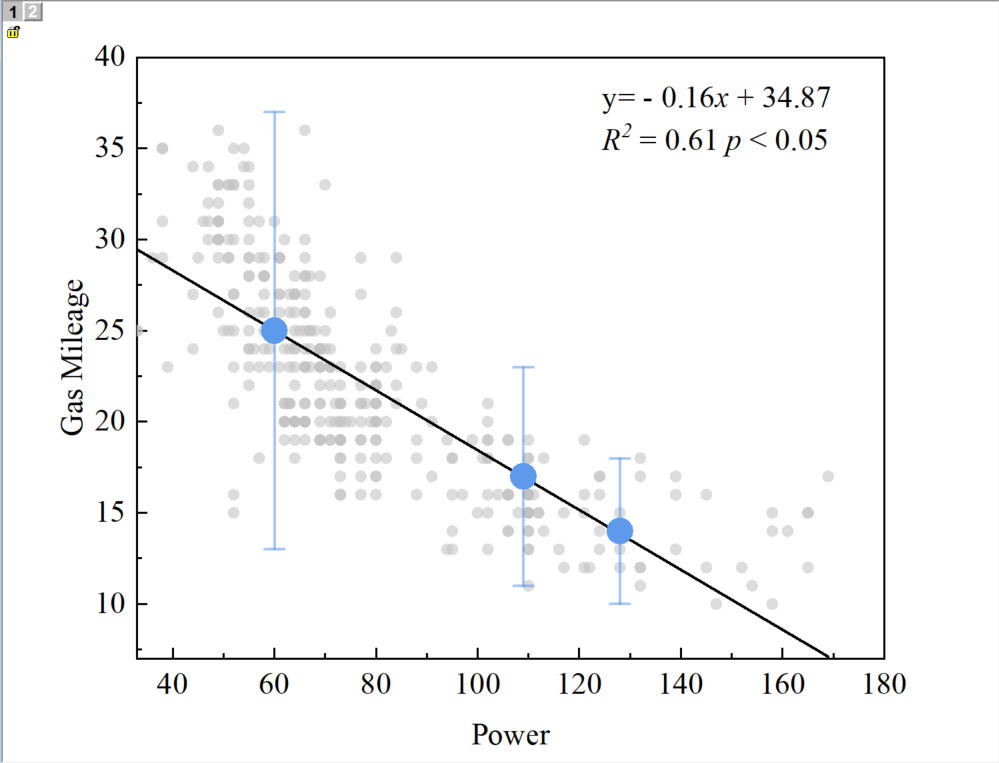

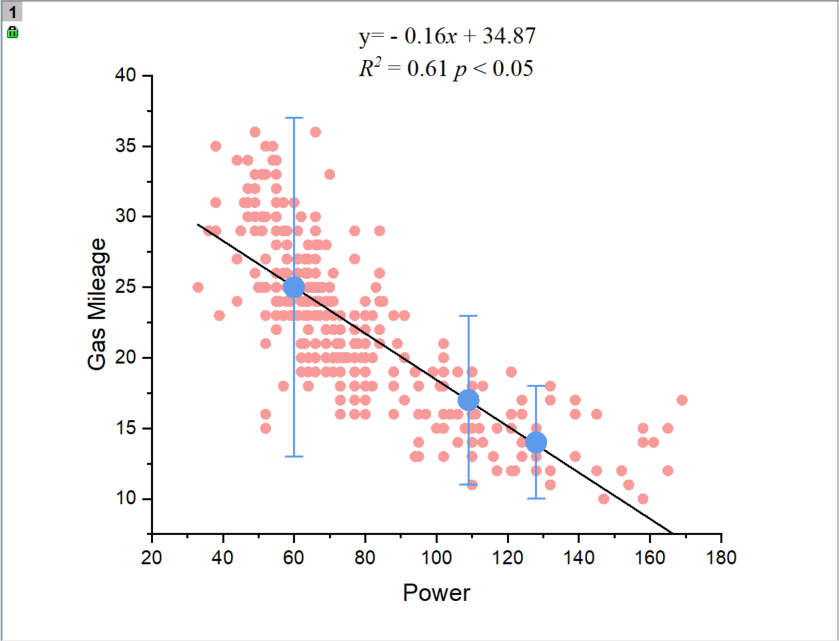

  • 对图像进行综合修饰，添加一个外框线，修改刻度和标签，字体字号等等：

image-20230410105156972

image-20230410114419684

上述数据和工作空间，可以后台回复【散点误差线】领取
