一、概述
组合逻辑电路(无记忆)： 任意一时刻输出仅取决于该时刻输入，而与过去输入无关；
时序逻辑电路(有记忆)： 任意任一时刻的稳定输出不仅与当时的输入有关，而与过去输入也有关。
同步时序：各触发器有统一触发脉冲
异步时序：各触发器无统一触发脉冲
二、脉冲的上升/下降时间

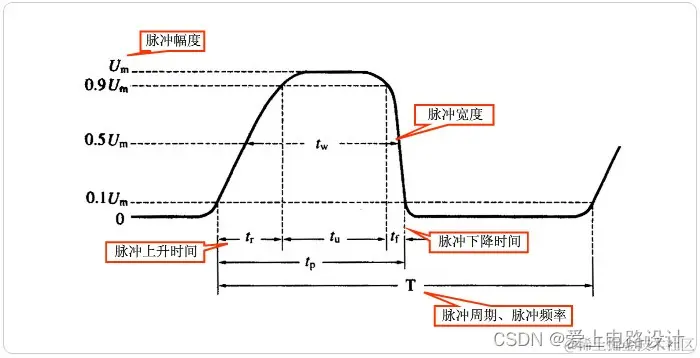

脉冲的上升时间与下降时间定义：
编辑
通常上升沿比下降沿长一些，这是由典型CMOS输出驱动器设计造成的。
编辑

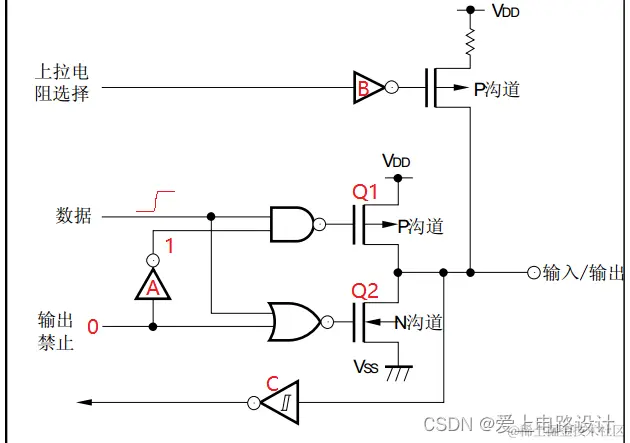

输出禁止为0，允许输出。当输出上升沿时，与非门输出0，Q1/P管导通；或非门输出1，Q2/N管截至。上升沿与P管导通速度有关。 当输出下降沿时，则与之相反。对于相同特征尺寸的晶体管，P管要比N管的导通速度慢，故上升沿时间相对于下降沿要长。也就是说，下降边沿更为陡峭，有时还会引起更多的噪声。
三、触发器
（1）能够存储一位二进制数字信号的基本单元叫做触发器。
（2）双稳态触发器：有两个稳定的状态0和1，当施加触发脉冲时，电路翻转，变为另一个稳态。触发脉冲撤销后，能够保持在这个稳定状态上，直到下一个触发脉冲的到来，才再次改变状态。
（3）单稳态触发器：电路只能保持在一个稳定状态上，当施加触发脉冲时，电路翻转，变为另一个状态，但这个状态无法稳定。不管触发脉冲撤销与否，电路都要自动回到原来的稳定状态。下一个触发脉冲的到来，再次重复一下这个翻转又返回的动作。
（4）按功能分类：RS触发器、D触发器、JK触发器、T触发器等。

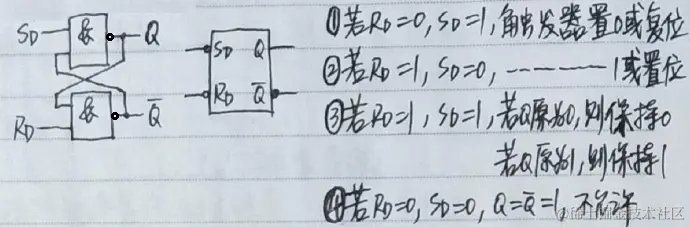

1、基本RS触发器
编辑

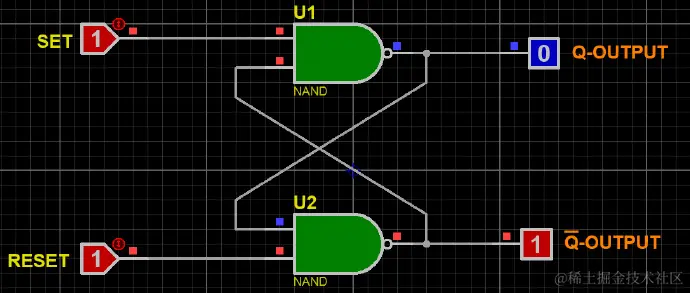

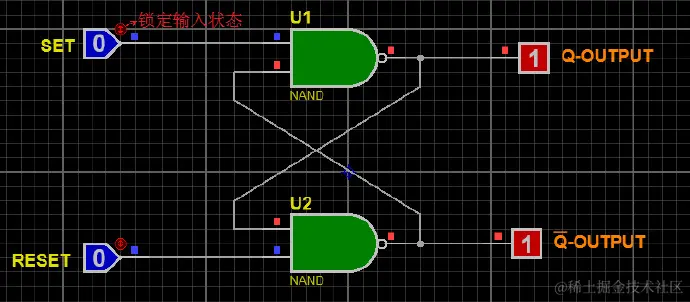

文件移步：RS触发器Proteus仿真。
SET与RESET同为0，用与非门构成的 RS 触发器，约束条件：R + S = 1。其实R、S 也可以同时为零，只是此时的输出，并非互补。那么，作为两个与非门，工作正常；作为触发器，工作不正常，状态非法。
编辑
上电后二者均置为1再仿真。实际使用参见“电子元件-555时基芯片”。
编辑

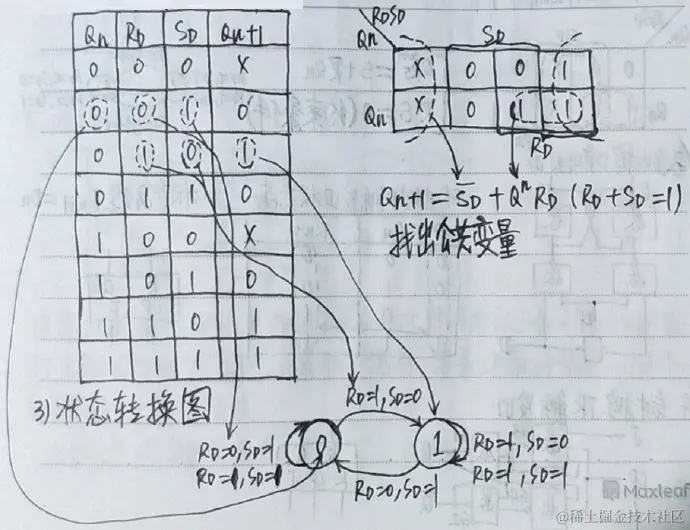

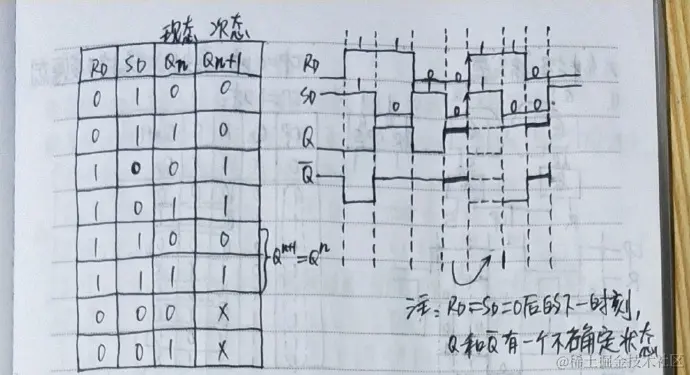

1）状态转移真值表
现态电路在某个考察瞬间t^n时的状态Q^n；次态电路将要达到新的状态Q^(n+1)。
编辑
2）状态方程(特征方程)
编辑
2、钟控触发器

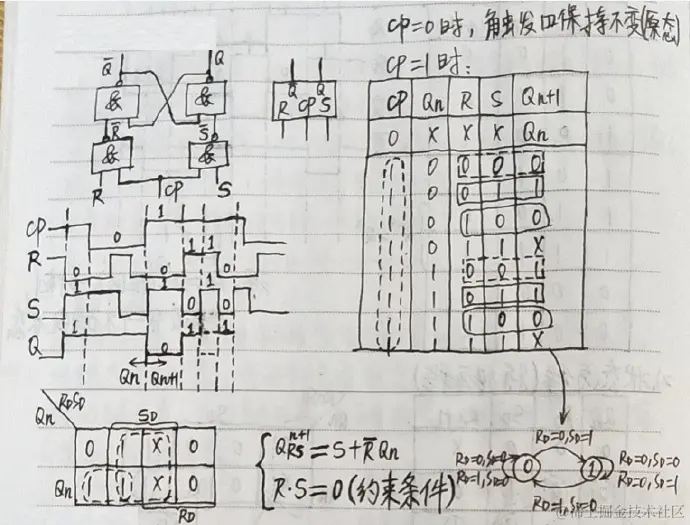

1）钟控RS触发器
编辑

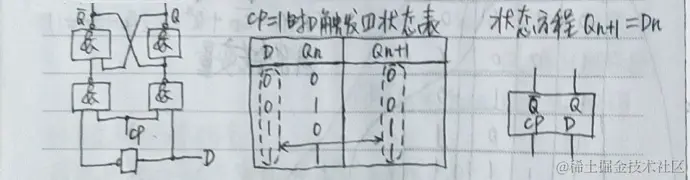

2）钟控D触发器
编辑

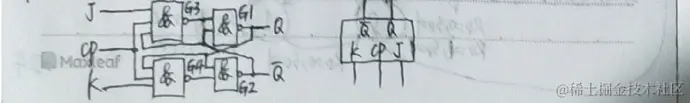

3）钟控JK触发器
编辑
JK触发器逻辑功能分析如下：
当CP=0时，输入信号J、K被封锁，触发器状态不会改变；
当CP=1时，控制门G3、G4开启，此时触发器的状态由输入信号J、K决定。
编辑
4）钟控T触发器
编辑
通常把在同一个CP脉冲作用下发生两次或两次以上翻转的现象称为触发器的“空翻”。为克服“空翻”，要求CP脉冲宽度：2Tpd。
5）触发方式
电位、边沿触发方式
3、集成触发器
1）触发方式
编辑

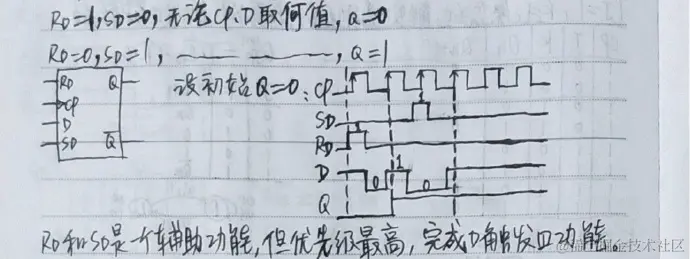

2）带有置位、复位触发器
编辑
3）边沿JK触发器
4）触发器逻辑功能的相互转换
（1）D转换为JK
编辑

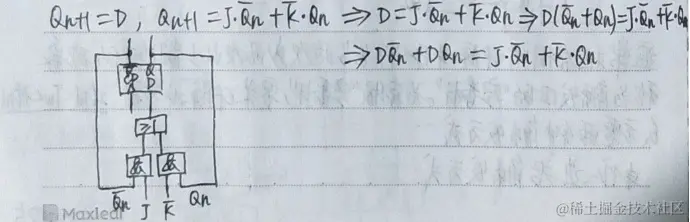

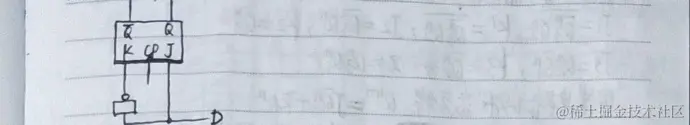

（2）JK转换为D
编辑
四、时序逻辑电路分析
1、概述
时钟输入端与同一个时钟源相连，称为同步时序逻辑电路，否则就称为异步时序逻辑电路。前者速度高于后者，但结构一般经后者复杂。按输出信号特点，还可分为：
米里型(Mealy)：输出状态不仅与存储电路有关，还与输入有关。
摩尔型(Moore)：输出状态仅与存储电路的状态有关。
时序逻辑电路分析步骤：
（1）从给定的逻辑图中，写出每个触发器的驱动方程及电路的输出方程
（2）求电路状态方程
（3）由状态方程、输出方程列出状态转换表
（4）画出完整的状态转换图或时序波形图
（5）根据状态转换图或时序波形图分析逻辑功能

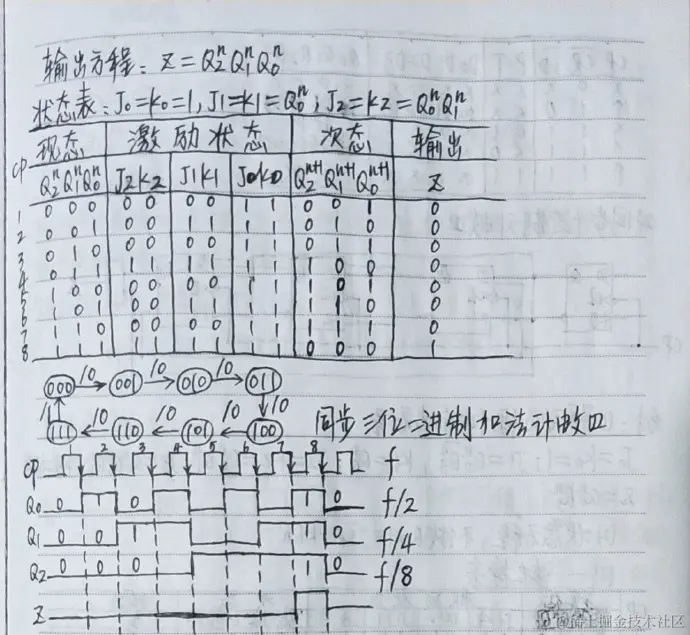

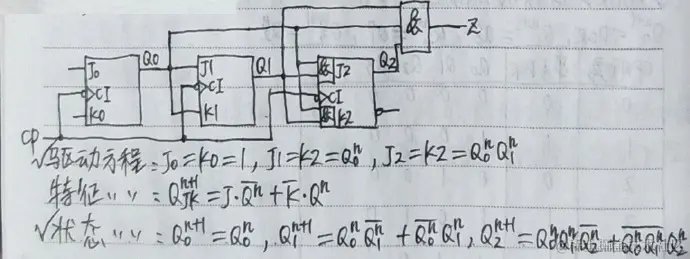

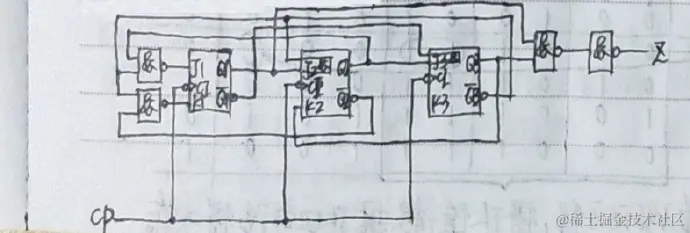

2、同步时序电路分析
编辑
编辑
编辑

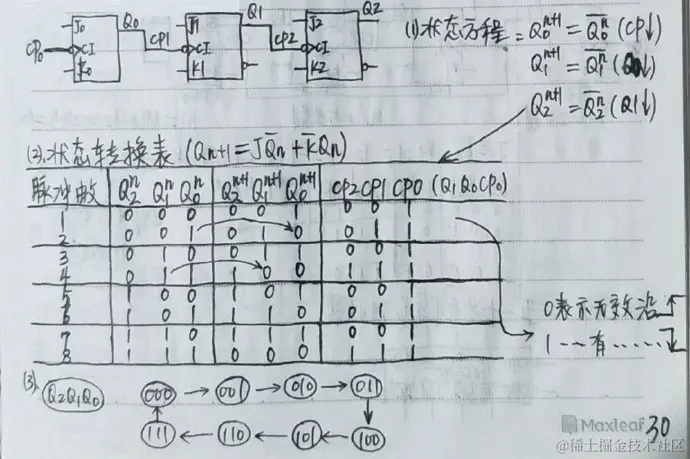

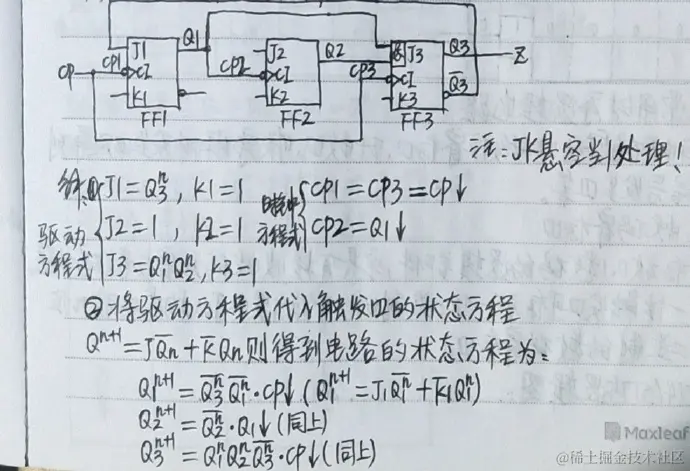

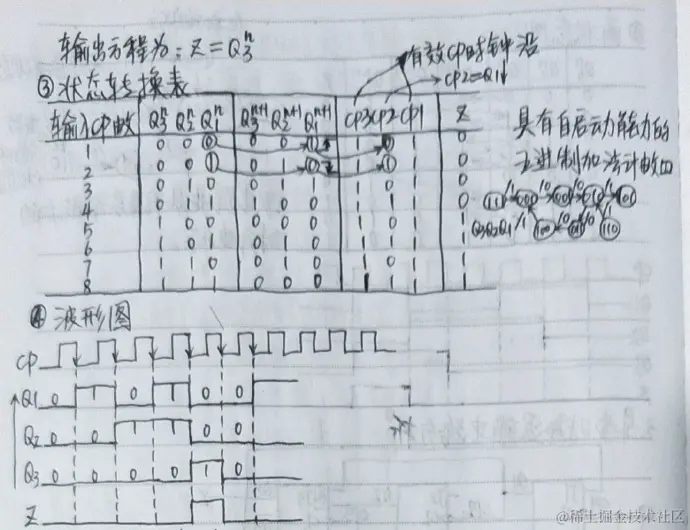

3、异步时序电路分析
编辑
编辑
五、常用逻辑电路
有数码寄存器、移位寄存器、计数器、顺序脉冲发生器及序列信号发生器等
1、数码寄存器
存放0、1数码的逻辑部件，它具有接收数码和寄存数码功能。
一位触发器可存放一位二进制，n个触发器可以构成存放n位二进制的数码寄存器。

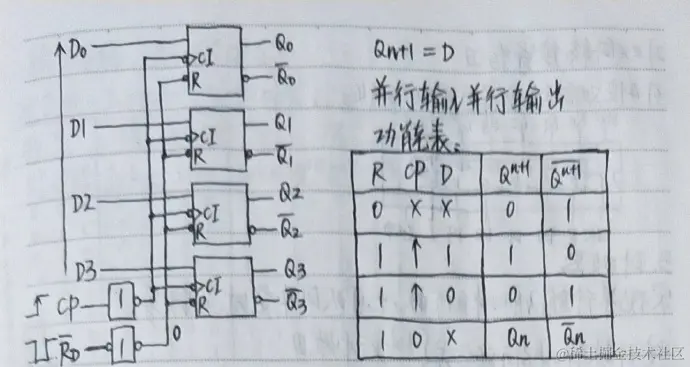

74LS175逻辑图：
编辑
2、移位寄存器
1）单向移位寄存器
编辑
比如74HC164八位移位寄存器(串入并出)、74HC595八位移位寄存器/锁存器(串入并出，详述移步：Proteus-51单片机-74HC595串入并出)、74HC165八位移位寄存器(并入串出 ，详述移步：Proteus-51单片机-74HC165按键输入扩展)。
2）双向移位寄存器

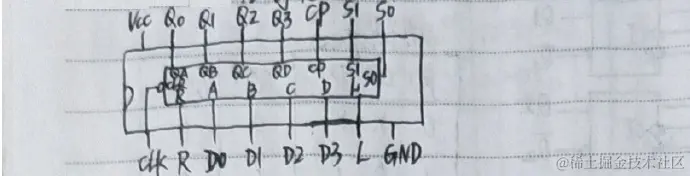

3）4位双向移位寄存器74LS194
编辑
3、计数器
实现累计输入脉冲的个数，也可以用作定时、分频等。
按计数脉冲引入的方式分为同步计数器、异步计数器；
按计数进位制分类分为二进制（2^n进制）计数器；
按计数增减趋势分为加法计数器、减法计数器、可逆计数器。
1）同步二制计数器
编辑
编辑

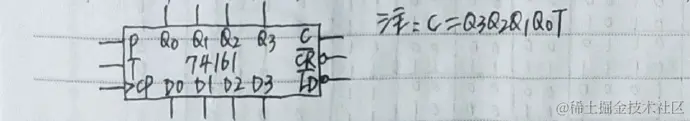

74LS161四位二进制计数器：
二进制加法计数、异步清零、同步并行置数、计数保持控制等。
编辑

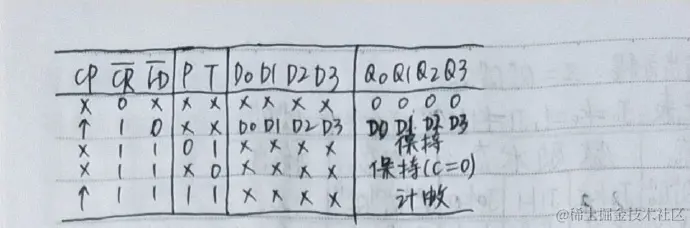

真值表：
编辑

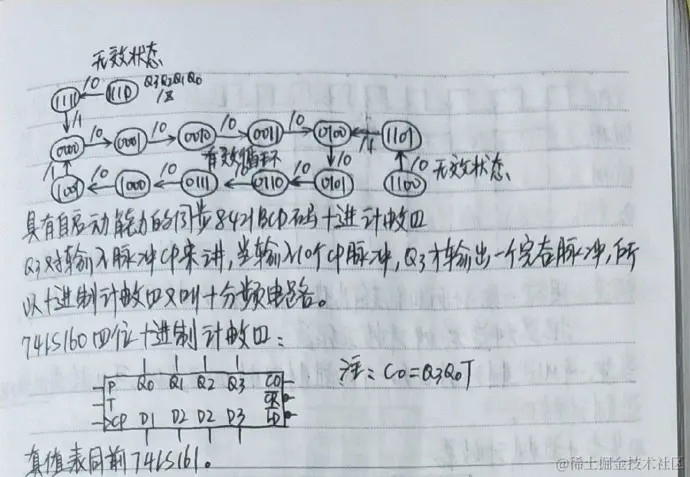

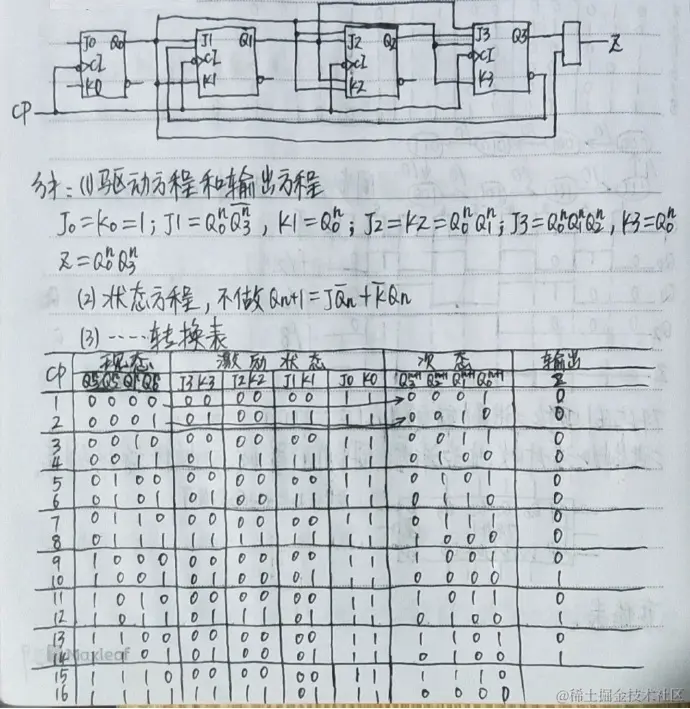

2）同步十进制计数器
编辑
编辑

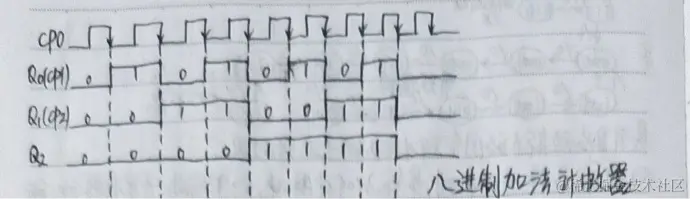

3）异步二进制计数器
编辑
编辑
极连：用前一级计数器的输出作为后一级计数器的时钟信号，把这种连接叫计数器级连。
当把一个M1进制计数器和一个M2进制计数器级连时，可以构成M=M1*M2进制计数器。
4）异步十进制计数器
编辑
5）用集成计数器构成任意进制计数器
集成计数器一般为4位、8位二进制或十进制计数器，当超过计数范围时，可用计数器的级连来实现。
同步级连：时钟信号同时接到各片计数器的CP端，用前一级进位输出C来控制后级计数器的计数输入端。
异步级连：用前一级的进位输出C或高位输出Q作为后级的时钟信号。

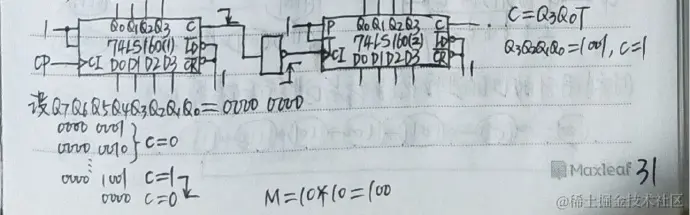

（1）同步级连
编辑
（2）异步级连
编辑

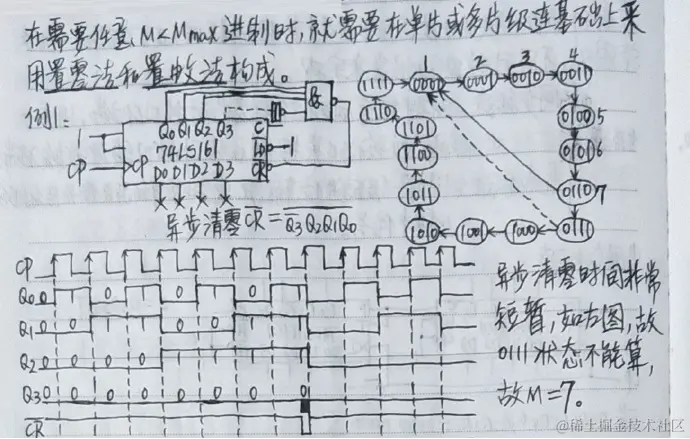

（3）用置零法接成任意进制计数器
在需要任意M
编辑

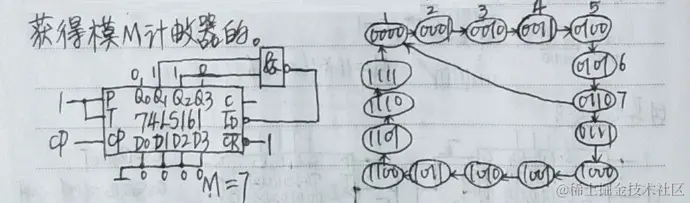

（4）利用置数法（置位法）获得任意进制计数器
通过给计数器重复置入某个值的方法跳过Mmax-M个状态，而获得模M计数器的。
编辑
（5）利用计数器的进位输出信号C进行反馈置数
编辑
6）移位寄存器型计数器
（1）环形移位计数器
编辑

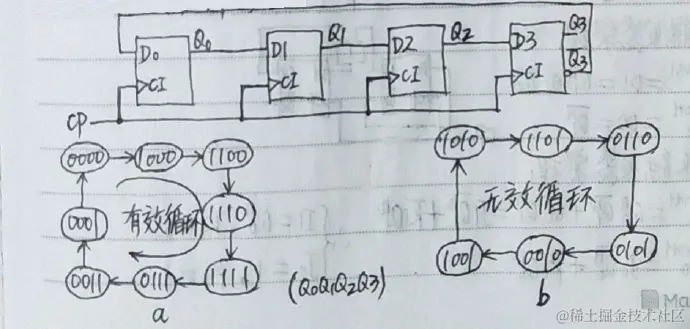

（2）扭环形计数器
编辑
六、时序逻辑电路设计
同步时序电路的设计步骤：
（1）建立原始状态图
（2）确定触发器的数目
一个二进制计数器至少需1个触发器，一个四进制计数器至少需2个触发器。
设计一个N进制计数器至少需要n个触发器2^(n-1)
（3）列状态表、求状态方程
（4）触发器选型
（5）检查电路的自启动特性
例1：设计4分频电路
（1）建立原始状态图
编辑
（2）确定触发器数目需2个触发器

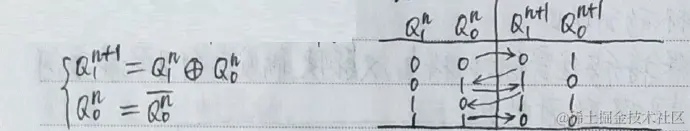

（3）列状态表、求状态方程
编辑
（4）D触发器实现
编辑
（5）JK触发器实现
编辑
