概述
- 数据封包是指数据在发送前，经过网络模型各个分层，数据封装的过程;
- 数据拆包是指数据在接收后，经过网络模型各个分层，拆除多余数据还原原始数据的过程;

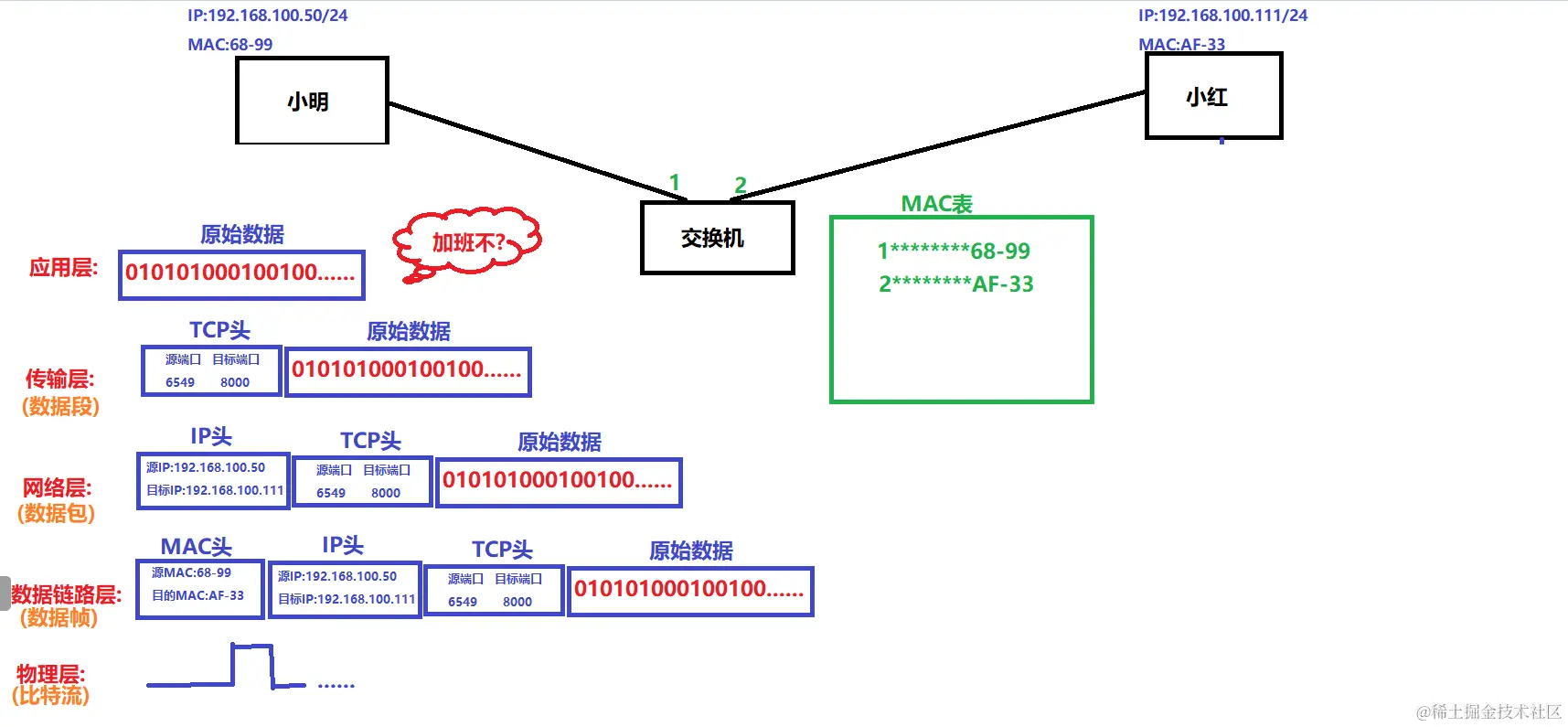

同网络下
发送方主机
- 应用层:将原始数据转为二进制，调用网络接口传入，并将数据进行加密、压缩等格式处理，创建会话，进行会话控制;
- 传输层:确定传输方式，将源端口和目标端口信息添加到原始数据前的TCP(UDP)头部，形成数据段;
- 网络层:将源IP和目标IP等信息添加到TCP(UDP)头部前(IP头部)，形成数据包，确定传输路径(路由选择);
- 数据链路层:将源MAC和目标MAC等信息添加到IP头部前(MAC头部)，生成校验值(差错校验)，形成数据帧;
- 物理层:将二进制转为物理信号(比特流)通过传输介质发送;
交换机
- 物理层:将物理信号(比特流)转为二进制数据;
- 查看MAC头，检查源MAC是否存在于自己的MAC表中，如果不存在，则将源MAC与对应物理接口建立对应关系写入到自己的MAC表中;
- 检查目标MAC是否存在于自己的MAC表中，如果不存在，则将该数据包从所有接口转发(广播)，否则，将该数据包从自己MAC表中记录的对应物理接口转发(单播);
接收方主机
- 物理层:将物理信号(比特流)转为二进制数据;
- 数据链路层:检查目标MAC是否为自己的MAC地址，如果不是，则丢包，否则，拆除MAC头部，将数据交给上层(网络层)处理;
- 网络层:检查目标IP是否为自己的IP地址，如果不是，则丢包，否则，拆除IP头部，将数据交给上层(传输层)处理;
- 传输层:检查目标端口，查询目标端口对应服务程序，拆除TCP头部(或UDP)，将数据交给对应服务程序处理;
- 应用层:将数据进行解压、解密等格式处理，把二进制数据转为原始数据;
不同网络下
发送方主机
- 应用层:将原始数据转为二进制，调用网络接口传入，并将数据进行加密、压缩等格式处理，创建会话，进行会话控制;
- 传输层:确定传输方式，将源端口和目标端口信息添加到原始数据前的TCP(UDP)头部，形成数据段;
- 网络层:将源IP和目标IP等信息添加到TCP(UDP)头部前(IP头部)，形成数据包，确定传输路径(路由选择);
- 数据链路层:将源MAC和网关设备的MAC等信息添加到IP头部前(MAC头部)，生成校验值(差错校验)，形成数据帧;
- 物理层:将二进制转为物理信号(比特流)通过传输介质发送;
交换机(二层)
-
物理层:将物理信号(比特流)转为二进制数据;
-
数据链路层:
- 查看MAC头，检查源MAC是否存在于自己的MAC表中，如果不存在，则将源MAC与对应物理接口建立对应关系写入到自己的MAC表中;
- 检查目标MAC是否存在于自己的MAC表中，如果不存在，则将该数据包从所有接口转发(广播)，否则，将该数据包从自己MAC表中记录的对应物理接口转发(单播);
路由器(三层)
- 物理层:将物理信号(比特流)转为二进制数据;
- 数据链路层:查看目标MAC是否为自己的MAC地址，如果不是，则丢包，否则，拆除MAC头部数据，暴露IP头部数据;
- 网络层:查看目标IP，是否存在于自己的路由表中，如果不存在，则响应目标不可达，否则，将数据交给下一层处理;
- 数据链路层:将数据重新封装MAC头部，源MAC为自己的MAC，目标MAC为下一跳设备MAC；
- 物理层:将二进制数据转为物理信号(比特流);
接收方主机
- 物理层:将物理信号(比特流)转为二进制数据;
- 数据链路层:检查目标MAC是否为自己的MAC地址，如果不是，则丢包，否则，拆除MAC头部，将数据交给上层(网络层)处理;
- 网络层:检查目标IP是否为自己的IP地址，如果不是，则丢包，否则，拆除IP头部，将数据交给上层(传输层)处理;
- 传输层:检查目标端口，查询目标端口对应服务程序，拆除TCP头部(或UDP)，将数据交给对应服务程序处理;
- 应用层:将数据进行解压、解密等格式处理，把二进制数据转为原始数据;
