一、知识回顾

1、网络层

IP协议是属于网络层的协议， 目前使用的是IPv4版本网络层锁封装的是源和目的IP地址（源IP、目的IP） 网络层传输的是数据包

2、IP地址

IP地址：标识网络中的某一台主机（在网络环境中，可以通过IP地址对主机进行定位） IP地址一般是和子网掩码配套使用，子网掩码的1标识了IP地址的网络部分，子网掩码的0标识了IP地址的主机部分

3、封装结构

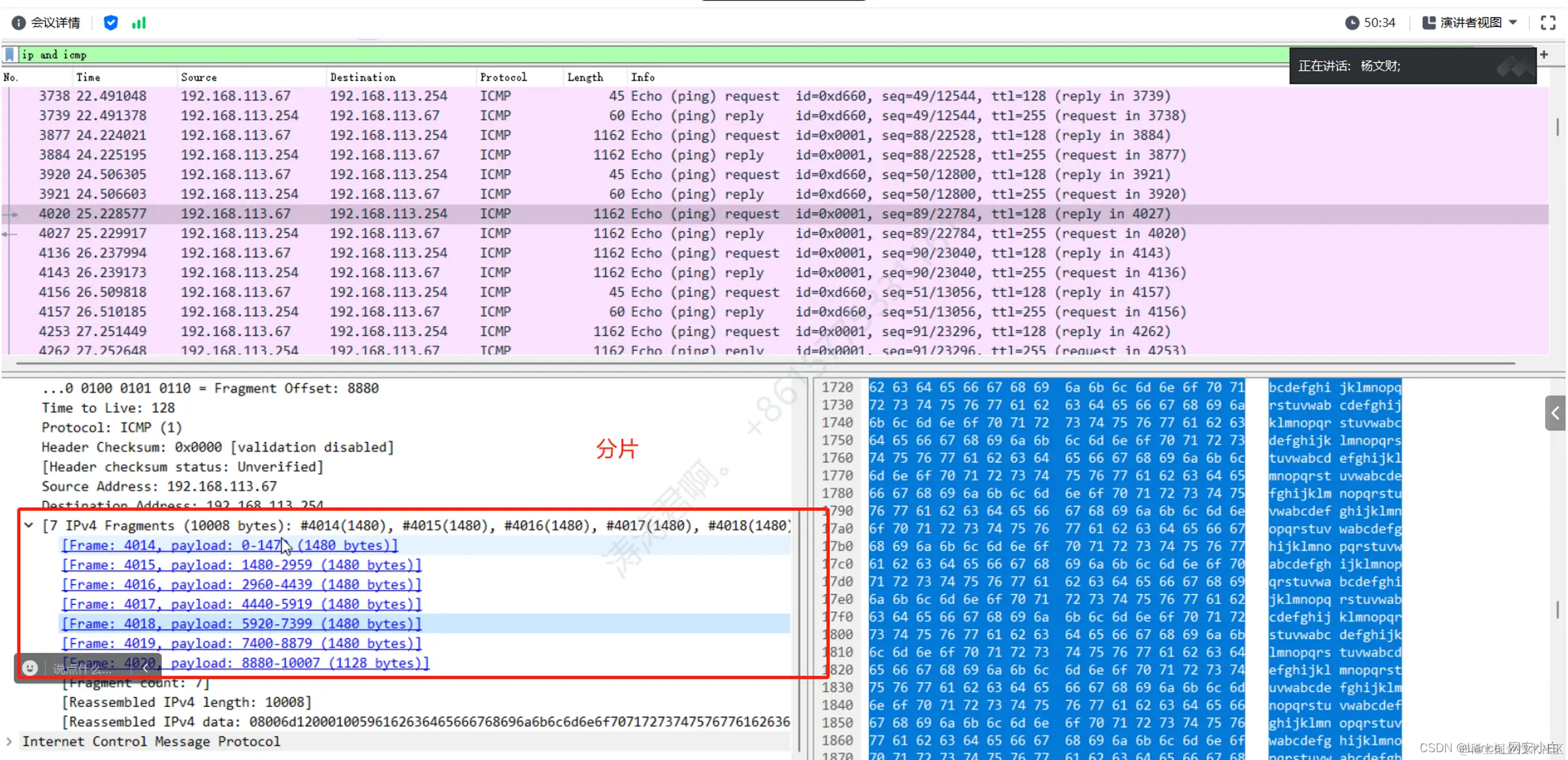

应用层数据到了传输层会进行分段 传输层数据到了网络层可能会分

二、IP协议报文字段

a. 0100 .... = Version: 4：IP协议的版本 >b. .... 0101 = Header Length: 20 bytes (5)：首部长度（标识的是IP数据包头部长度） c. Differentiated Services Field: 0x00 (DSCP: CS0, ECN: Not-ECT)：区分服务字段：一般用于做网络层流量控制 d. Total Length: 82：总长度（整个IP数据包的长度） e. Identification: 0xc6b4 (50868)：标识 f. 000. .... = Flags: 0x0：标志 ...0 0000 0000 0000 = Fragment Offset: 0:段片偏移 h.Time to Live: 128:生存时间（标识数据包在网络中的生存时间，当生存时间为0时，路由器会丢弃数据包，数据包每经过一跳路由器，生存时间减1） i. Protocol: TCP (6):协议(标识上层报文协议类型，UDP：17；TCP:6; ICMP:1) j. Header Checksum: 0xf665 [validation disabled]：首部校验和（只校验IP头部内容，不校验数据） k. Source Address: 13.89.179.9：源IP l.Destination Address: 192.168.252.128目的地址 图片：
