MODBUS是一种应用层消息协议。自1979年以来，一直属于工业自动化的一项标准协议。

背景

研究MODBUS是源于之前对MQTT的研究，所以产生了对[工业]物联网协议的兴趣。

事实上，MODBUS是一个标准的工业自动化设备通信协议，协议规范中所用到的术语还是和工业设备有关联的。

因此，对待MODBUS协议（即：用代码实现它），建议从工业控制程序入门（PLC），从而更精准的理解其规范的含义。如果仅仅做的是[工业]物联网协议转换的后台服务，可以不用深入了解，因为MODBUS数据结构就是两部分组成：1.功能码 (Function codes) 2. 数据 (Data)

1. 官方信息

1.1 协议规范列表

modbus.org/specs.php

1.2 协议规范说明

版本： V1.1b3

目标：描述MODBUS协议框内的“功能码”使用规范

链接： modbus.org/docs/Modbus…

版本： V1_0b

目标：描述MODBUS协议消息基于TCP/IP传输方法

链接：modbus.org/docs/Modbus…

版本：V1_02

目标：描述串行线路上的MODBUS协议

modbus.org/docs/Modbus…

2. 前置基础知识

收获关键词：离散(Discretes)，线圈(Coils)，寄存器(Register)

在MODBUS的数据模型描述中，会用到这些关键词，如果之前一直是在做纯软件开发，可能会感觉到难以理解。

2.1 PLC

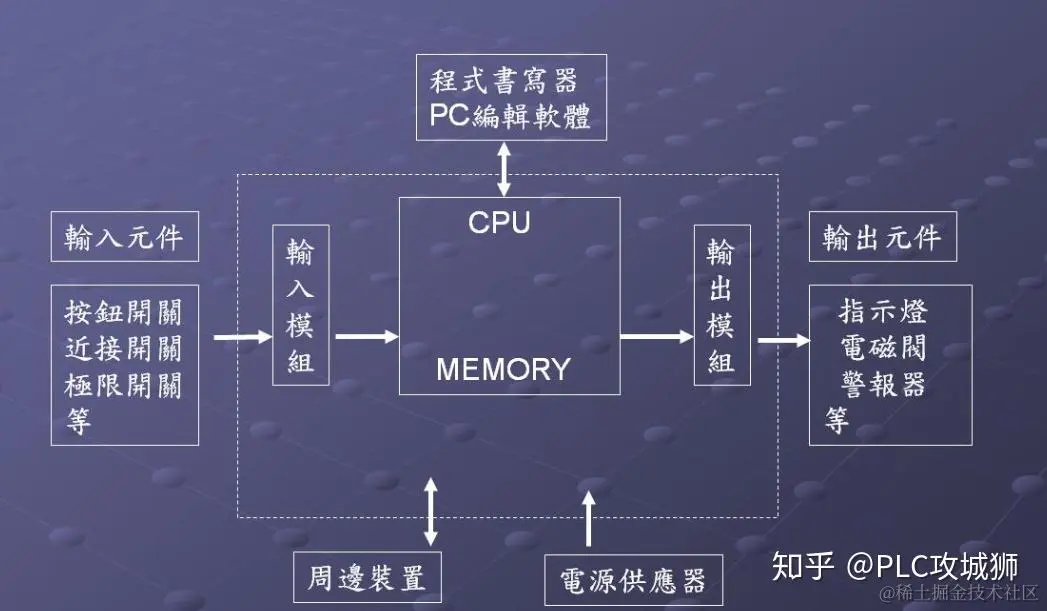

开始学习MODBUS之前，有一个概念需要介绍一下：PLC

可编程逻辑控制器(Programmable Logic Controller，PLC)，一种具有微处理器的数字电子设备，用于自动化控制的数字逻辑控制器，可以将控制指令随时加载存储器内存储与运行。

PLC出现于1964年，源于增效节本，替换之前“硬接线”方式的继电器。

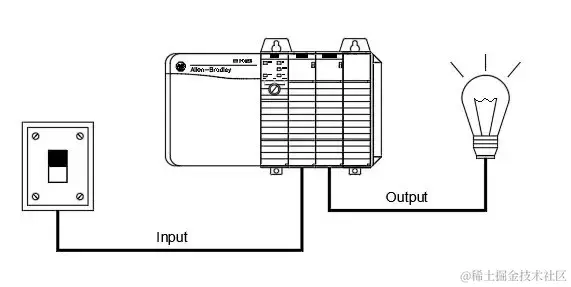

比如：通过PLC控制电灯


图片来源

关于PLC的详细内容，可自行搜索，这里仅仅是为了在学习MODBUS之前，了解一点PLC相关的内容，有助于理解MODBUS中提到的一些概念名词

如果对PLC编程有兴趣，推荐几个链接


图片来源

2.2 PLC梯形图编程

注意

PLC编程语言有5种，这里介绍的是梯形图编程。

梯形图（LD）、指令表（IL）、功能模块图（FBD）、顺序功能流程图（SFC）及结构化文本（ST）

来源

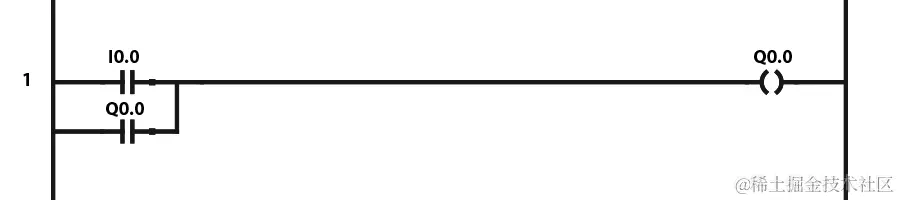

梯形图是一种PLC编程语言，也被称为梯形逻辑（Ladder Logic）。之所以称为梯形图，是因为 这种程序由一条条水平线构成，看起来很像梯子

注意 梯形图编程的工具是PLC设计商提供的。

  • 1 : 横线 / 梯级
  • -||- : 触点(输入)
  • -()- : 线圈(输出)

触点(contacts)和线圈(coils)是离散编程元件，处理布尔变量状态。

“触点”和“线圈”依然沿用了继电器种的概念

在PLC中，“触点” 和 “线圈” 操作的其实是PLC 寄存器

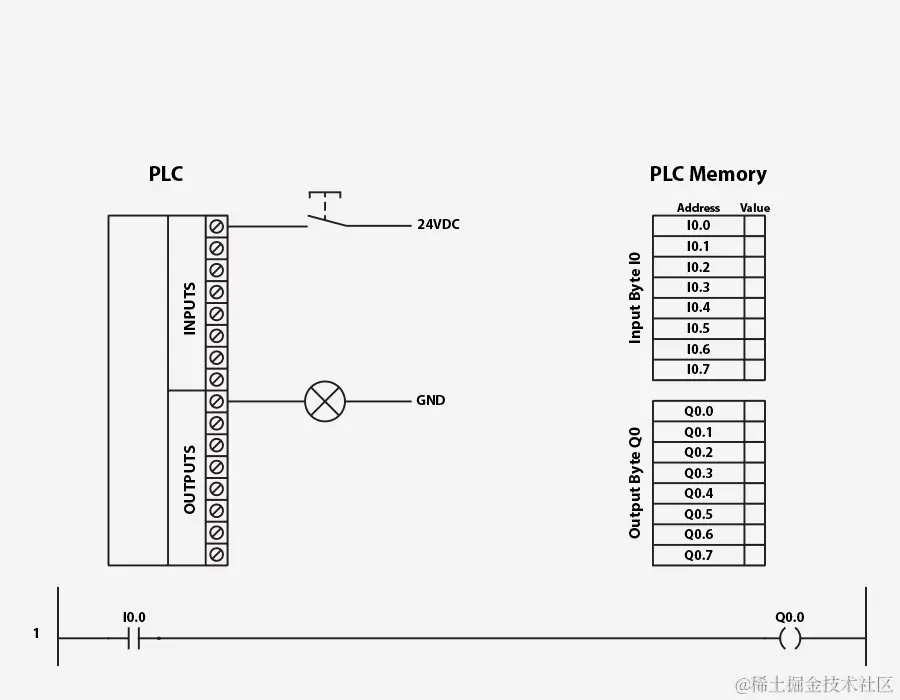

PLC程序运行模拟图，共分为三个阶段：1. 扫描输入 2. 运行 3. 输出

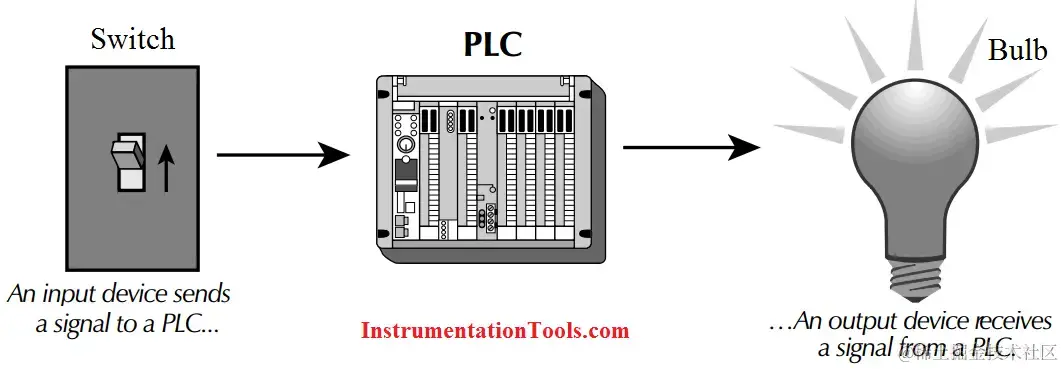

PLC控制电灯实例

开关按下，发送信号给PLC， PLC输出信号控制灯泡


图片来源

与PLC连接的设备分为两类：1. 输入设备 2.输出设备

  1. 输入设备为PLC提供信号或者数据

  2. 输出设备等待PLC提供信号或者数据

所有的输入&输出设备有两种基本类型：1. 离散(数字) 2.模拟

离散设备是指只有开和关两种状态的输入和输出， 模拟设备是指有无数种状态的输入和输出

PLC 中的线圈(coil)类似于电气世界中的单个离散继电器（即继电器线圈），读取时返回单个开或关（0 或 1）值或状态。PLC 中的线圈可以是内部线圈，也可以是离散输出。内部线圈（也称为逻辑线圈、虚线圈等）是 PLC 梯形逻辑程序中使用的软件线圈，与外界没有直接联系。离散输出线圈是 PLC 梯形逻辑程序线圈，通过软件连接到 PLC I/O 中的物理离散输出点。在 Modicon PLC 中，线圈寻址为 0xxxx，"x "的数量是 Modicon 处理器的功能。

保持寄存器(holding register)通常类似于数值。在 Modicon 术语中（我认为这是 "保持寄存器 "一词的来源），保持寄存器是一个 16 位字，通常包含 15 位有符号整数（+/-32767），有时也包含 16 位数。在较早的 Modicon PLC（如 484）中，保持寄存器最高只能到 999，而一些 Modicon 584 和早期的 984 最高只能到 9999。在 Modicon PLC 中，保持寄存器的地址为 4xxxx，"x "的数量是 Modicon 处理器的功能。

保持寄存器通常包含整数，如定时器预置、定时器累计值、计数器预置、计数器累计值、数学运算结果、模拟值等。有些系统将多个连续的保持寄存器组合在一起

摘自

3. MODBUS

  • PDU：协议数据单元
  • ADU：应用数据单元

3.1 数据格式

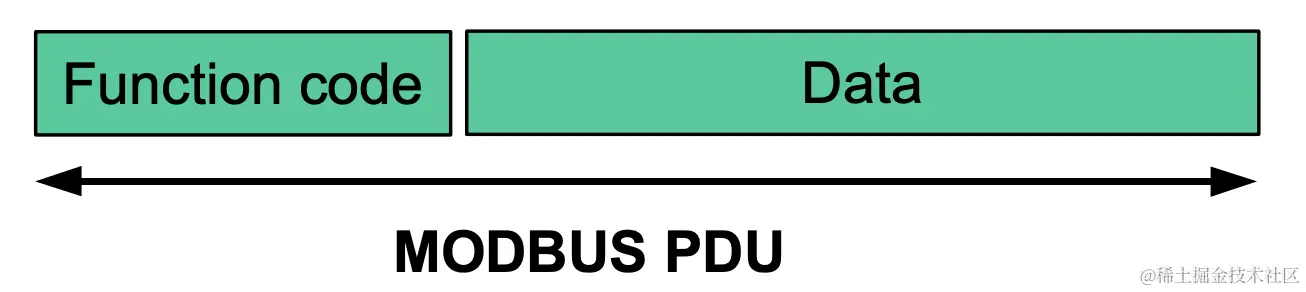

协议核心数据结构：

  1. 功能码
  2. 数据

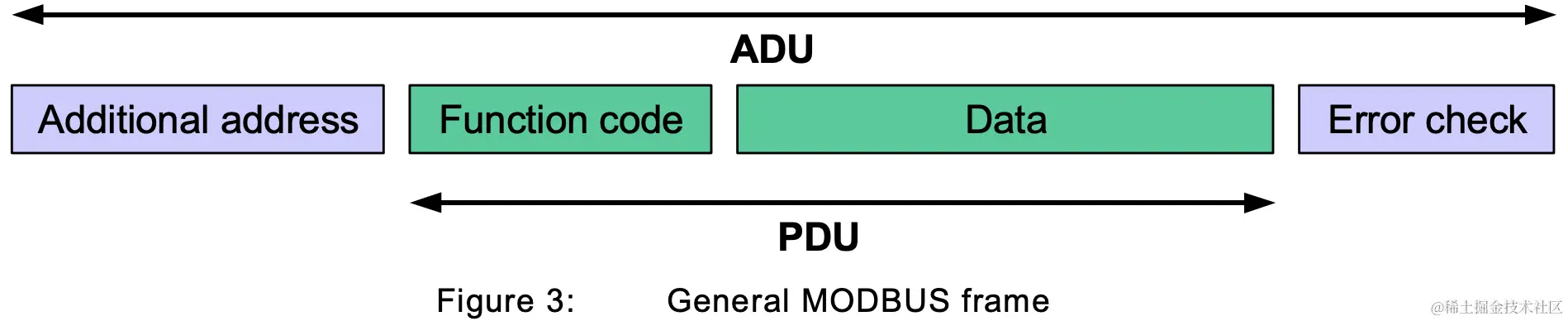

协议通用数据结构, 规范“V1_1b3”

  1. 地址
  2. 功能码
  3. 数据
  4. 错误检查


基于串口通信的MODBUS数据格式, 规范“V1_02”

示意图中的 MODBUS SERIAL LINE PDU 指的就是协议通用数据结构的ADU（即应用数据） WX20240321-175026@2x.png

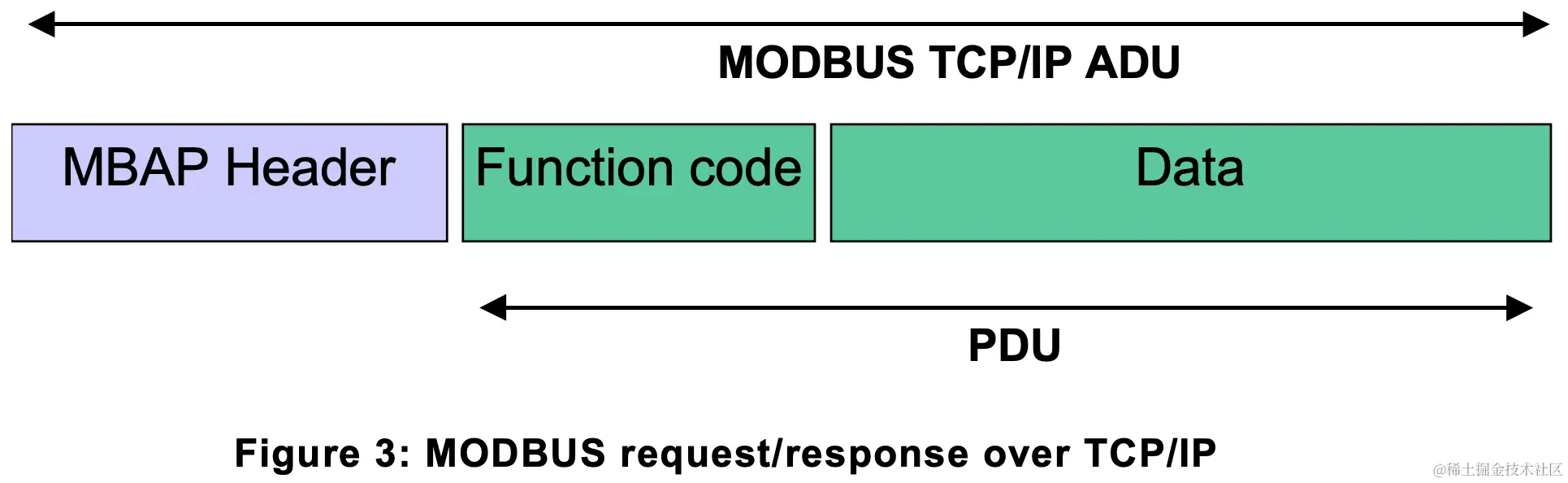

基于TCP/IP通信的MODBUS数据格式, 规范“V1_0b”

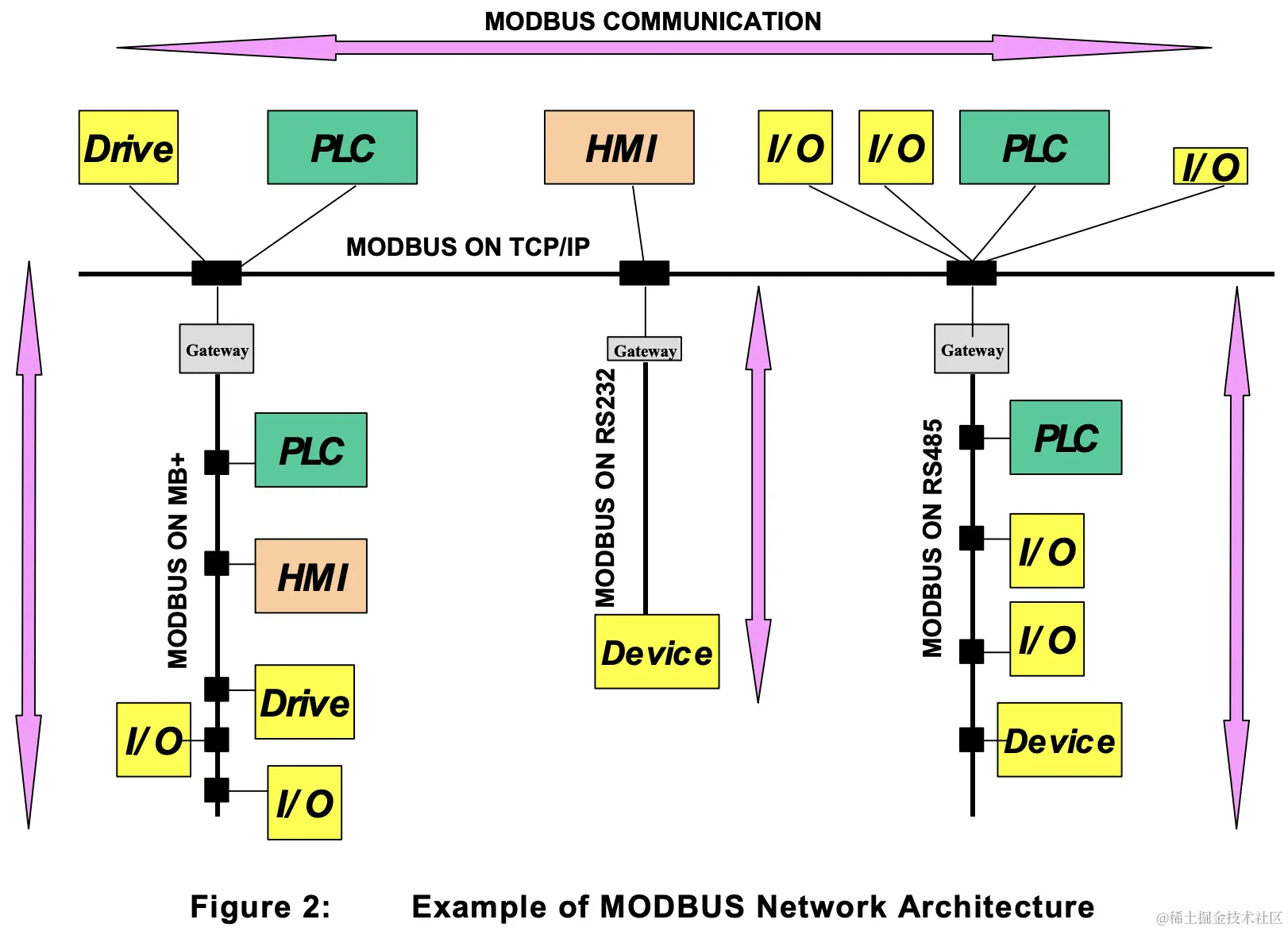

3.2 通信架构

MODBUS 基于三种方式实现通信：

  1. 互联网 - TCP/IP
  2. 异步串口 - 采用 “主从模式”，介质分为 a.有线：RS232，RS485；b.光纤 c.无线
  3. 高级链路控制


MODBUS协议可以在所有的网络架构中轻松实现通信


3.3 数据结构定义

ADU 在串口线上的每帧最大传输数据承载量256个字节 PDU 在串口线上的每帧最大传输数据承载量=256 - 1（地址） - 2（校验码） = 253 个字节

PDU是MODBUS的协议数据，在任何通信方式下，其都应该有固定的尺寸规则，因此PDU最大尺寸永远是253个字节

基于TCP的 MODBUS ADU尺寸 = 253 + 7（MBAP） = 260 个字节

3.3.1 基于串口通信

在串口通信中，MODBUS的数据传输有两种类型，MODBUS_RTU 和 MODBUS_ASCII

数据传输采用“大端模式”

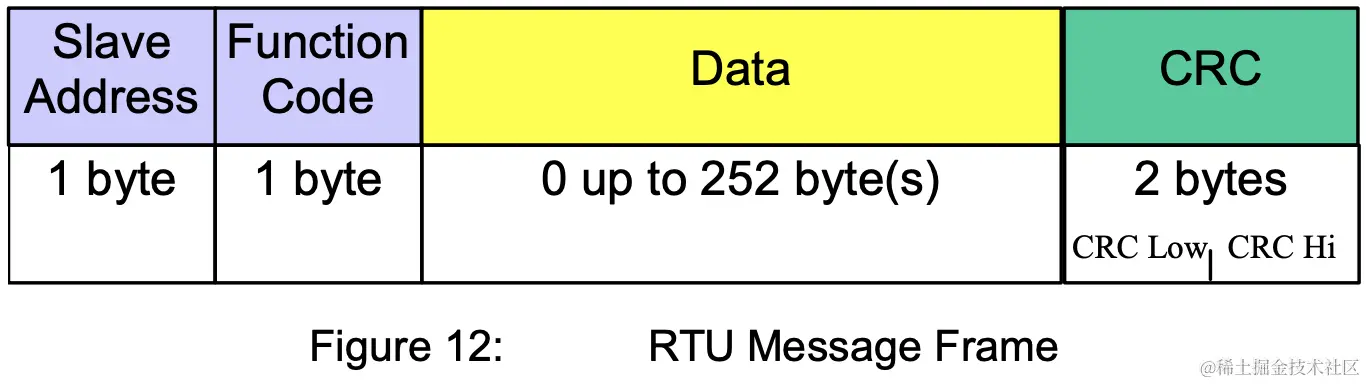

3.3.1.1 RTU类型帧

占用字节的示意图

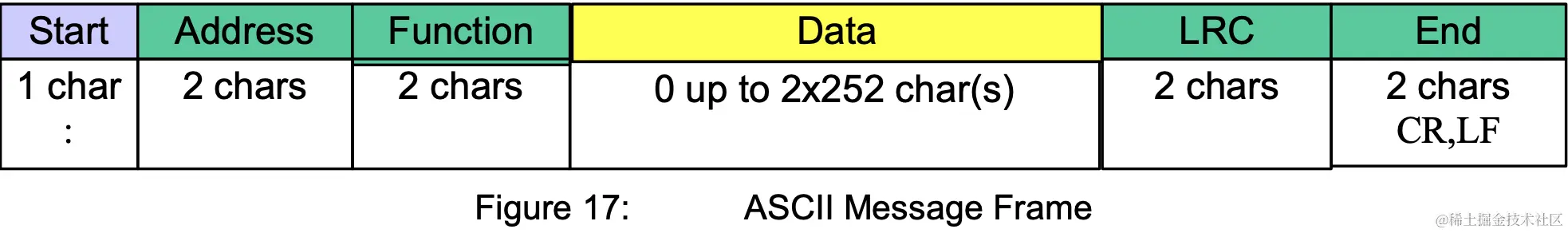

3.3.1.2 ASCII类型帧

占用字节的示意图

消息(message)编码规则：每8bit的字节会被拆分为两个字符的字节

例如：0x98, 根据ASCII表得知0x98中的9对应的16进制为0x39, 同理，0x98中的8对应的16进制为0x38

从上例可知，一个16进制表示字节，会被分拆为两个字符（如 '9' , '8'）, 然后再将‘9’ & ‘8’转换为16进制

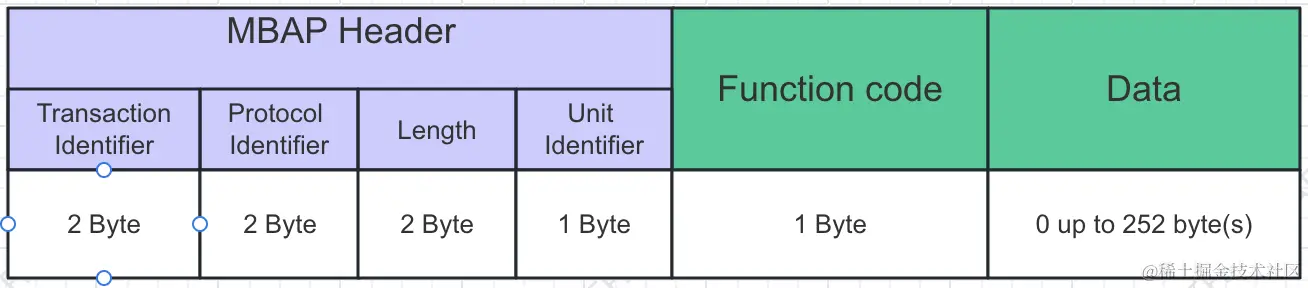

3.3.2 基于TCP/IP通信

MODBUS消息基于TCP/IP通信时，默认端口为502

数据传输采用“大端模式”


3.4 功能码(Function/Function code)

通过上边内容的了解，不管是基于TCP/IP还是串口来实现MODBUS，都会包含一个PDU-协议数据单元（功能码+数据 [即，Function Code + Data] ）

在MODBUS协议中已明确定义了19个功能码，其作用详情见规范“V1_1b3”

  1. 0x01 -读取 线圈(Read Coils)
  2. 0x02 -读取 离散输入(Read Discrete Inputs)
  3. 0x03 -读取 保持寄存器（Read Holding Registers）
  4. 0x04 -读取 输入寄存器 (Read Input Registers)
  5. 0x05 -写入 单个线圈（Write Single Coil）
  6. 0x06 -写入 单个寄存器（Write Single Register）
  7. 0x07 -读取 异常状态（Read Exception Status）
  8. 0x08 -诊断
  9. 0x0b -读取 通信事件计数器
  10. 0x0c -读取 通信事件日志
  11. 0x0f -写入 多个线圈
  12. 0x10 -写入 多个寄存器
  13. 0x11 -上报多个服务器ID
  14. 0x14 -读取 文件记录
  15. 0x15 -写入 文件记录
  16. 0x16 -屏蔽写寄存器
  17. 0x17 -读取/写入 多个寄存器
  18. 0x18 -读取FIFO队列
  19. 0x2B -封装接口传输

如果对这些功能码感觉有点难以理解，可以先不用深究，从协议规范角度来讲，它就是一个常量值，属于PDU（协议数据单元)的一部分。

功能码其实不止这19种，因为协议规范中，已明确定义了功能码的分类和值范围

  • 类型：1.公共功能码(PUBLIC function codes) 2.用户功能码(User Defined Function codes) 3.预留功能码
  • 值范围

功能码范围：1～255，128 - 255用于预留码和异常码（规范“V1_1b3”）

The function code field of a MODBUS data unit is coded in one byte. Valid codes are in the range of 1 ... 255 decimal (the range 128 – 255 is reserved and used for exception responses).


注意规范“V1_1b3”中的"Annex A (Informative)"部分，提到有一些功能码/子功能码不属于协议规范，这些码被保留下来，用于特殊用途。8/19; 8/21-65535, 9, 10, 13, 14, 41, 42, 43/0-12, 43/15-255，90, 91, 125, 126, 127

4.1 子功能码

协议中还定义了“子功能码”，仅出现在串口通信网络中，作用：为功能码提供更多操作。在PDU结构(功能码+数据)中，位于“数据”部分

子功能码占用2个字节，值范围是0 - 65535（即十六进制 0x0000 - 0xffff）

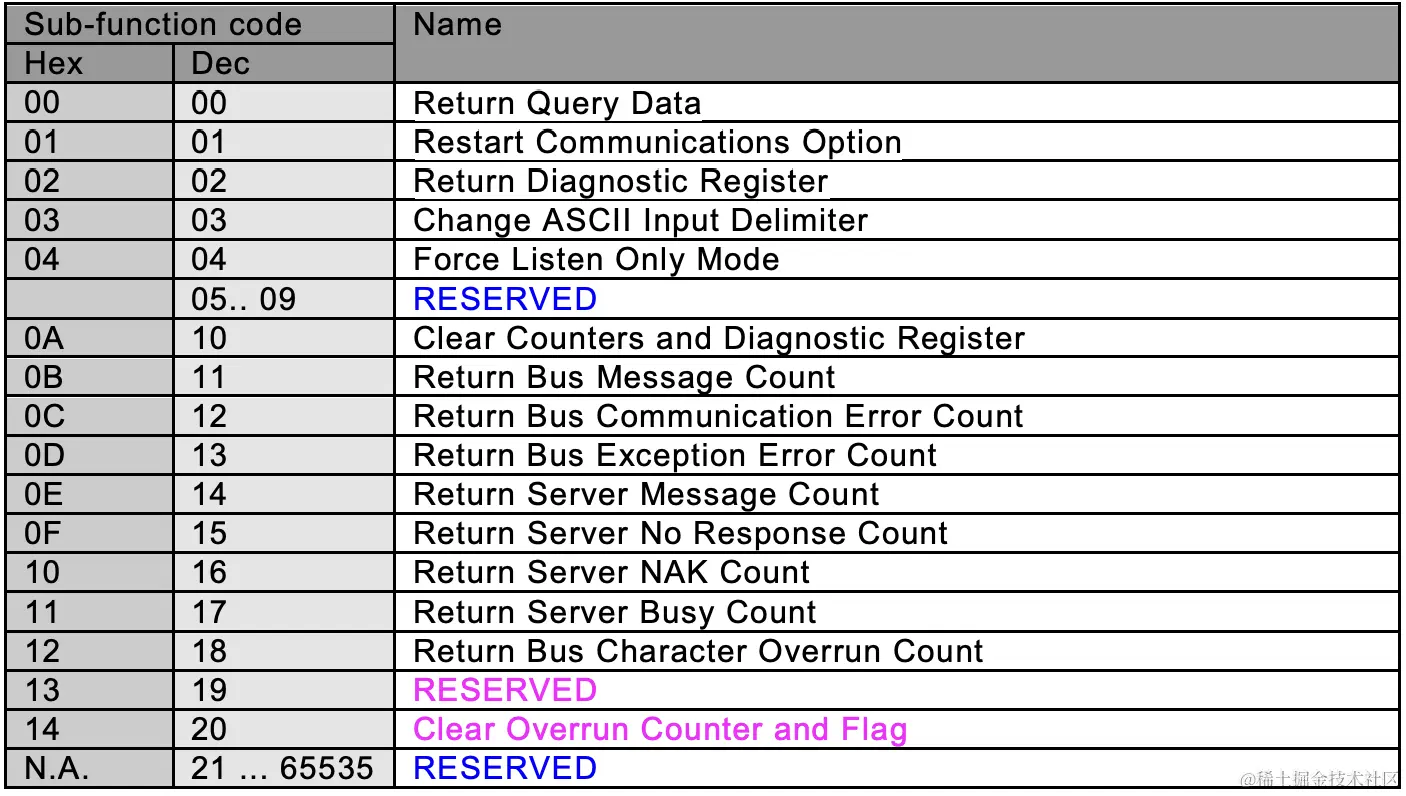

和功能码一样，MODBUS协议已明确定义了15个子功能码

规范 “V1_1b3”-6.8.1章节 WX20240322-104657@2x.png

3.5 数据模型

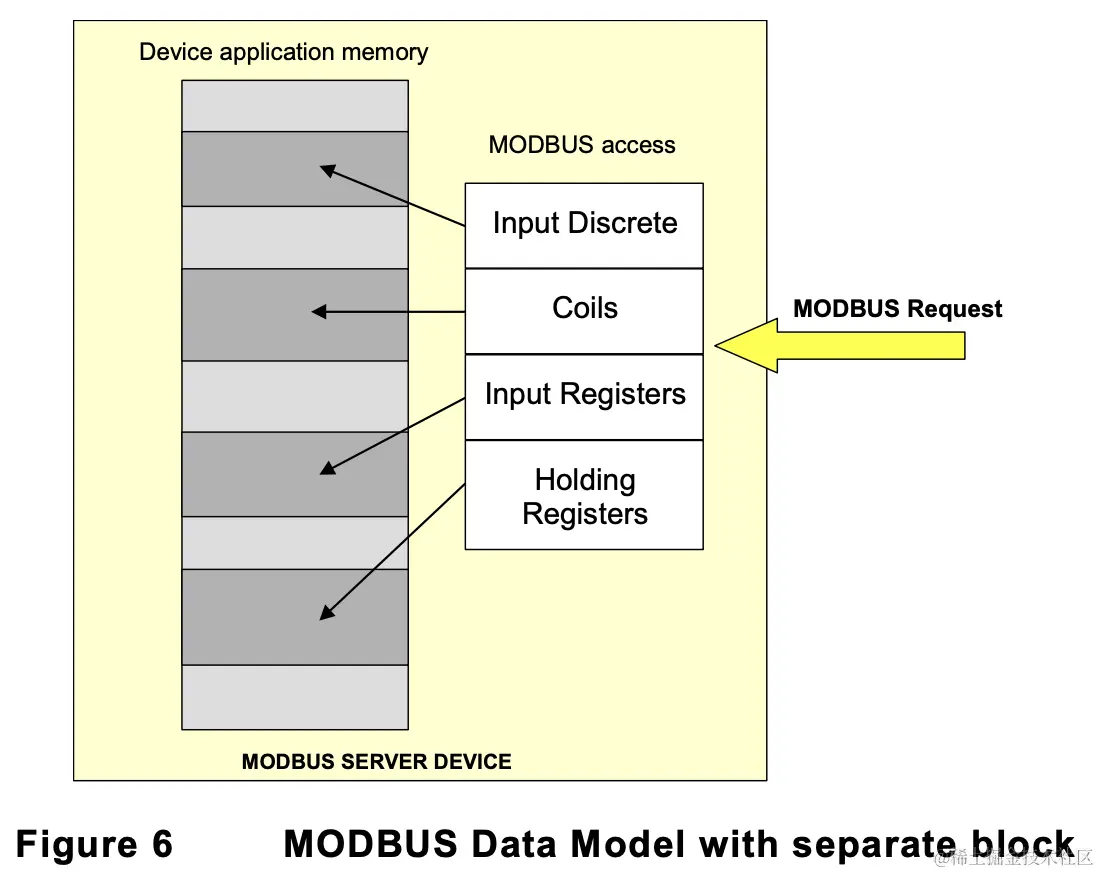

MODBUS的数据模型是基于不同类型的四张表构建的。

Slave设备的信息存储在四个不同的表中。两个表存储 "开/关" 离散值（线圈），两个表存储数子值（寄存器）。线圈和寄存器各有一个只读表和读写表。

数据模型

Primary tablesObject typeType ofComments
Discretes Input(离散输入)Single bitRead-OnlyThis type of data can be provided by an I/O system.
Coils(线圈)Single bitRead-WriteThis type of data can be alterable by an application program.
Input Registers(输入寄存器)16-bit wordRead-OnlyThis type of data can be provided by an I/O system
Holding Registers(保持寄存器)16-bit wordRead-WriteThis type of data can be alterable by an application program.

MODBUS是工业通信协议，因此在这个数据模型中的表格命名，其实非常切合工业控制场景中的说法。这就是为什么在前边需要了解一下PLC相关内容。

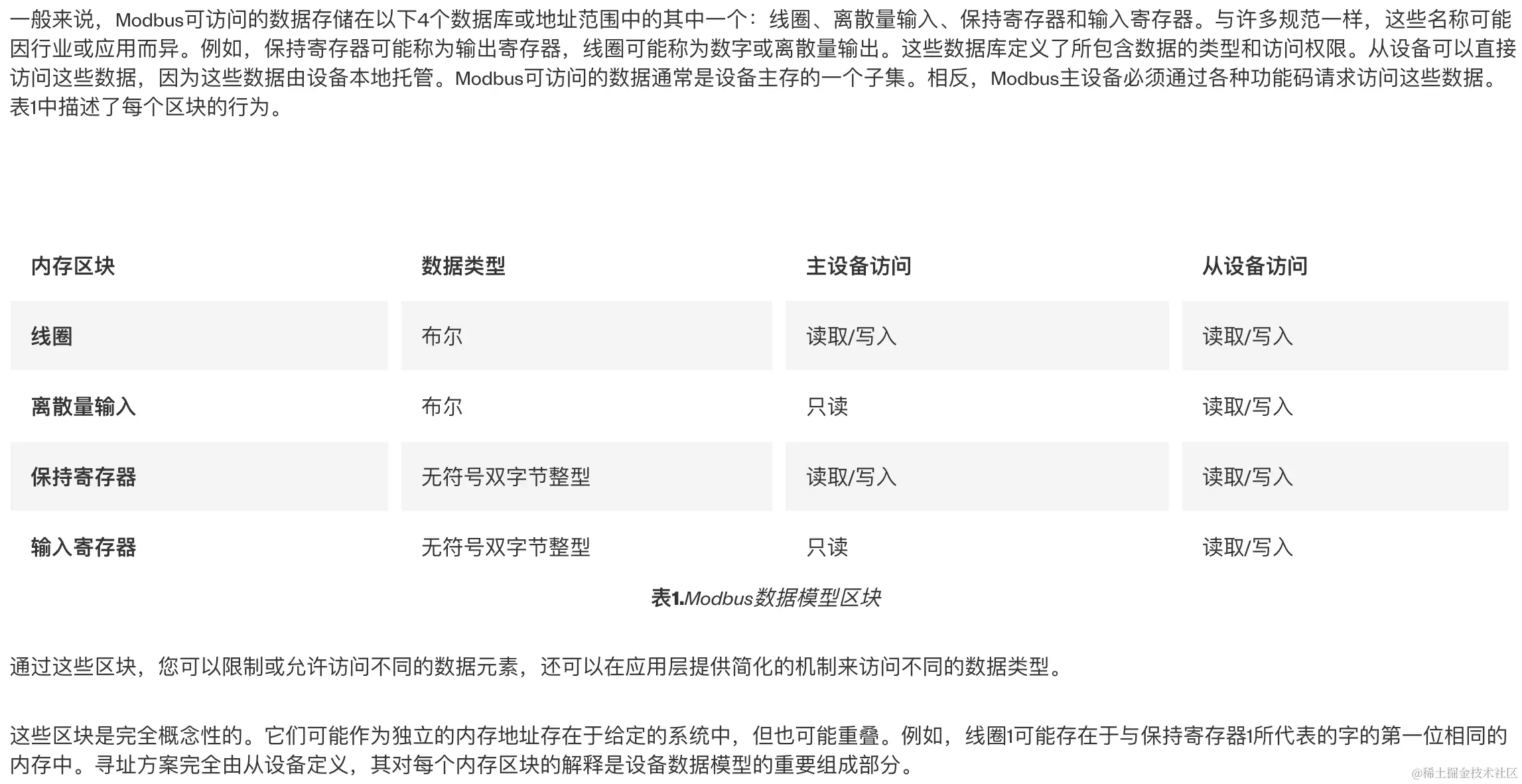

但是这个数据模型在英文模式下，感觉还是很难理解，下边是“恩艾 (中国) 仪器有限公司”的总结

WX20240322-130624@2x.png 摘自

“恩艾 (中国) 仪器有限公司” 将Primary tables意译为“内存区块”，这个叫法和规范中所提供示意图更加能对的上，并且也符合实操看到现象。


3.6 地址模型

MODBUS 应用协议精确定义了PDU地址规则。

  • 在MODBUS PDU中，每个数据的地址范围为0至65535
  • 数据模型是由4个类型块组成，每个类型块由若干个从1到n编号的元素组成

MODBUS数据模型必须与设备应用程序绑定, MODBUS数据模型与设备应用程序之间的映射完全取决于供应商的设备.


为了更好的理解供应商对数据模型和设备应用程序的作用，这里以 西门子S7-300 来做一说明

3.6.1 西门子 S7-300

S7-300 操作文档

文档 “GOULD-MODBUS 协议概述” 中详细对S7-300的数据模型和地址模型做了说明

从“地址表示”中，可以十分清楚的看到“数据类型”对应的地址



3.7 功能码使用

读取Slave modbus的线圈状态，分别从规范，西门子s7-300，模拟软件，modbustools.com 四个来源展示一下 0x01 功能码的用法

3.7.1 根据 规范“V1_1b3”

读取20-38编号的线圈状态

线圈的默认地址从0开始，对应的编号为1

因此，编号20对应起始地址0x0013, 编号38对应的终止地址为0x0026 = 0x0013(起始地址)+0x0013(线圈数量)

同理返回值27-20，代表 0x001b地址-0x0013地址， 总共8位，其值为0xCD, 二进制 1100 1101


3.7.2 根据 西门子S7-300

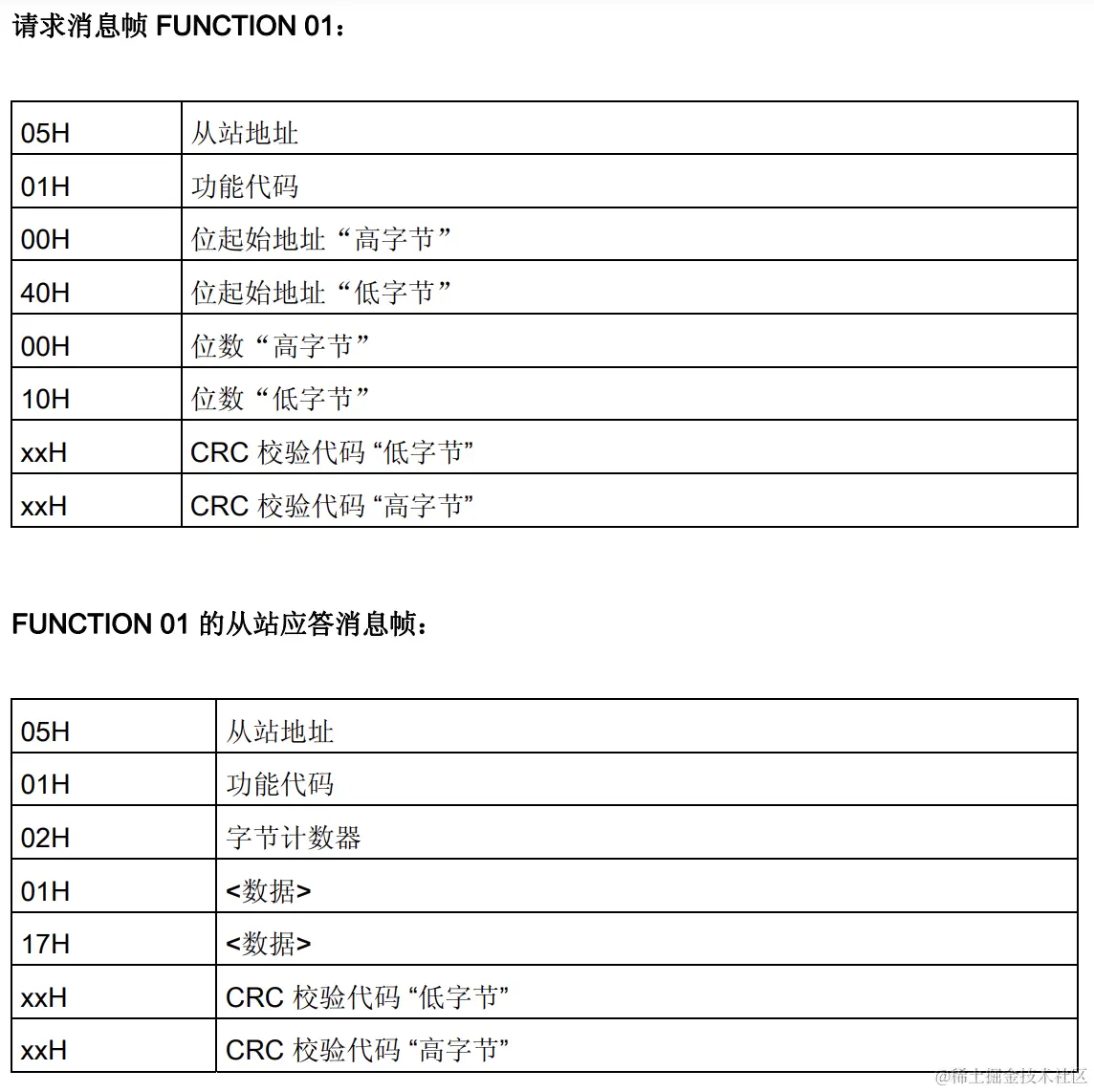

章节“6.1 功能代码01”

由于S7-300支持的是RTU帧类型传输，所以“请求”命令中有“从站地址”。


3.7.3 根据 模拟软件

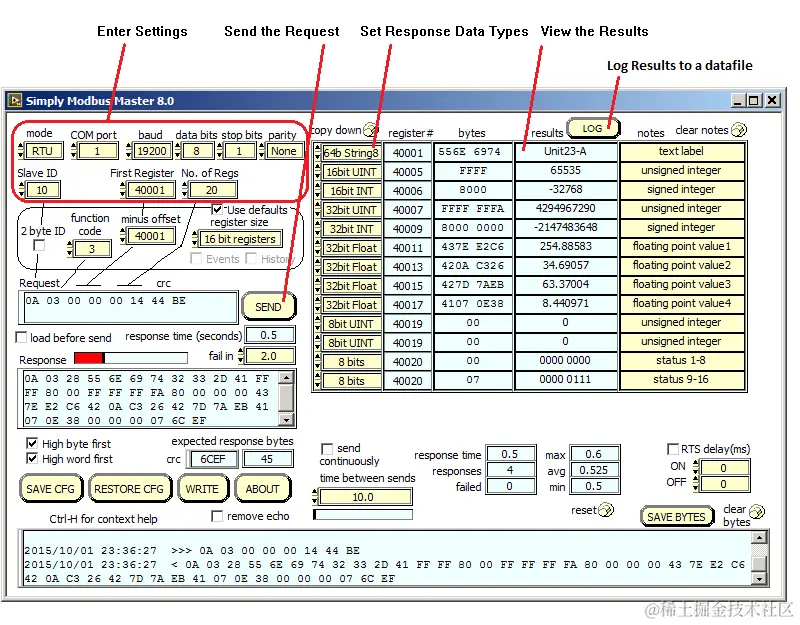

www.simplymodbus.ca/RTUmaster.h…

在示意图中，找到“SEND”按钮，按钮左边便是功能码命令.

如图所示

  • Master选择的是RTU模式
  • Slave地址：0x0A
  • 功能码:0x03
  • 起始地址：0x0000
  • 数量：0x0014
  • 校验码：0x44be


3.7.4 根据 modbustools.com样例

样例来源：www.modbustools.com/modbus.html…

读取13个线圈，线圈编号为11-23，起始地址4


3.8 进阶

通过了解MODBUS协议的PDU，数据模型之后，如果还有兴趣继续进一步研究。可以根据你的方向从两个文档入手

  1. 基于串口通信的modbus modbus.org/docs/Modbus…
  2. 基于TCP/IP的modbus modbus.org/docs/Modbus…

3.8 MODBUS 开源代码

Java版本： jamod.sourceforge.net/

C版本：libmodbus.org/

4 总结

  1. MODBUS协议数据结构是非常简单的
  2. 大多数公司不用从0实现MODBUS协议
  3. 了解MODBUS协议，会阅读MODBUS规范，熟练掌握MODBUS设备供应商手册

入行关键词

  • MODBUS 设备组网
  • MODBUS RS232 RS485
  • MODBUS 传感器
  • MODBUS PLC
  • RJ45 RS232 RS485
  • PLC Coils Register

祝好运！
