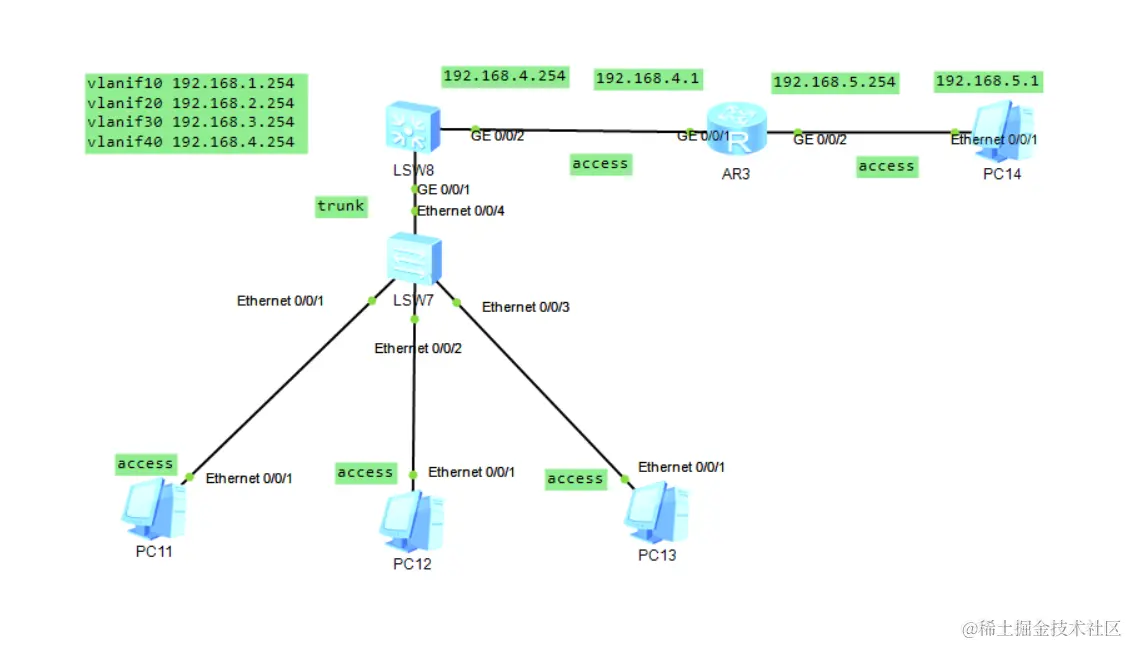

实验要求：实现PC11、PC12、PC13、PC14之间互通。

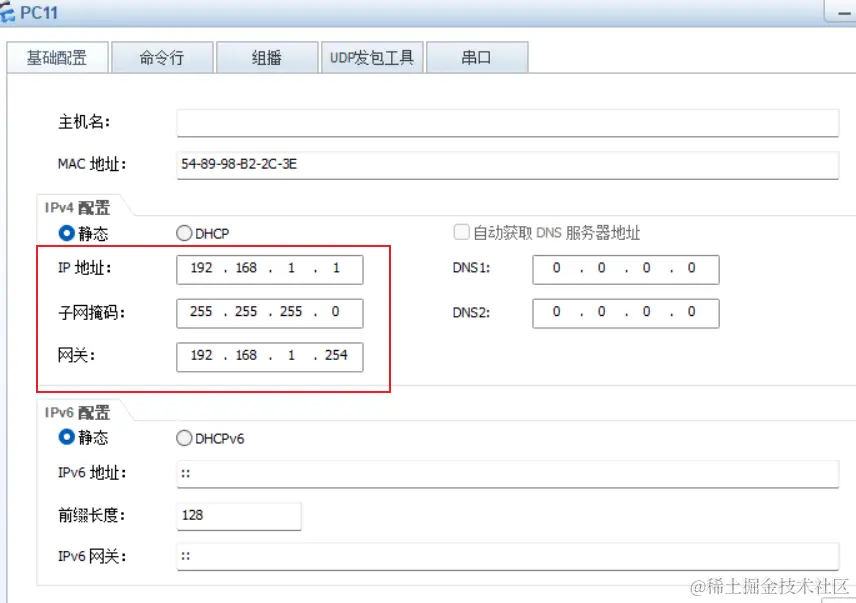

第一步：对PC进行IP地址、子网掩码、网关进行配置
第二步：对二层交换机LSW7进行设置
<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys LSW7
[LSW7]VLAN BATCH 10 20 30 40 //建立多个vlan
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW7]int e0/0/1 //打开0/0/1接口
[LSW7-Ethernet0/0/1]p l a //选择access类型
[LSW7-Ethernet0/0/1]p d v 10
[LSW7-Ethernet0/0/1]int e0/0/2
[LSW7-Ethernet0/0/2]p l a
[LSW7-Ethernet0/0/2]p d v 20
[LSW7-Ethernet0/0/2]int e0/0/3
[LSW7-Ethernet0/0/3]p l a
[LSW7-Ethernet0/0/3]p d v 30
[LSW7-Ethernet0/0/3]int e0/0/4
[LSW7-Ethernet0/0/4]p l t //选择trunk类型
[LSW7-Ethernet0/0/4]p t a v a
[LSW7-Ethernet0/0/4]
第三步：对三层交换机进行设置。
因为三层交换机同时具有交换机和路由器的功能，所以三层交换机的设置，既包含交换机的代码，也具有路由器的代码。这也是我当时比较迷惑的一点。
首先，是作为交换机的属性：
[LSW8]vlan batch 10 20 30 40
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW8]int g0/0/1
[LSW8-GigabitEthernet0/0/1]p l t
[LSW8-GigabitEthernet0/0/1]p t a v a
[LSW8-GigabitEthernet0/0/1]int g0/0/2
[LSW8-GigabitEthernet0/0/2]p l a
[LSW8-GigabitEthernet0/0/2]p d v 40
其次，是作为路由器的属性：
[LSW8]int vlanif 10 //虚拟vlan10
[LSW8-Vlanif10]ip add 192.168.1.254 24 //添加ip地址
[LSW8-Vlanif10]int vlanif 20
[LSW8-Vlanif20]ip add 192.168.2.254 24
[LSW8-Vlanif20]int vlanif 30
[LSW8-Vlanif30]ip add 192.168.3.254 24
[LSW8-Vlanif30]int vlanif 40
[LSW8-Vlanif40]ip add 192.168.4.254 24
[LSW8-Vlanif40]q
[LSW8]ip route-static 192.168.5.0 24 192.168.4.1 //设置静态路由
[LSW8]
第四步：对路由器进行设置，主要是ip地址属性。
同时因为第三步已经设置了来时的静态路由，这里只需再设置回去的静态路由就可以了。
[Huawei]sys AR2
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 192.168.4.1 24 //静态路由的代码，添加IP地址
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 192.168.5.254 24
[AR2-GigabitEthernet0/0/1]q
[AR2]ip route-static 192.168.1.0 24 192.168.4.100 //也可以采用0.0.0.0 0任意地址
[AR2]ip route-static 192.168.2.0 24 192.168.4.100 //
[AR2]ip route-static 192.168.3.0 24 192.168.4.100
