简介

Android事件分发机制，可以算是面试时的常客。可是很多人对其流程只有一个大致的了解，并未对各种情况进行跟踪观察，这也导致对触摸事件的应用，只处于低级阶段。

数学右手坐标系 计算机左手坐标系

Camera位置（0,0，-576）

将3D坐标系中心点设置为x,y

matrix.preTranslate(-x, -y)
matrix.postTranslate(x, y)

ACTION_DOWN消息总结：

  • dispatchTouchEvent和onTouchEvent函数一旦返回true，将截断消息传递，后续节点都将无法收到ACTION_DOWN消息。
  • onIterceptTouchEvent函数返回true，只会改变ACTION_DOWN消息的正常流向，消息会流向自己的onTouchEvent函数中，并不会截断消息。
  • 当dispatchTouchEvent函数返回false时，同样只会改变ACTION_DOWN消息的正常流向，消息会直接流向其父控件的onTouchEvent函数中，同样不会截断消息。
  • 一般我们在拦截消息时，都是使用onIterceptTouchEvent和onTouchEvent函数，通过onIterceptTouchEvent返回true，将消息拦截，发送给自己的onTouchEvent函数处理，同时onTouchEvent函数返回ture，表示自身消费了该事件。

ACTION_MOVE消息总结：

  • 在dispatchTouchEvent函数中返回true拦截消息后，ACTION_MOVE消息的流向与ACTION_DOWN消息完全相同，消息会直接停止传递，后面的子控件都不会接收到这个消息。
  • 无论ACTION_DOWN消息的流向是怎么样的，只要最终被某个控件的onTouchEvent消费了，那后续ACTION_MOVE消息会先流到该控件的dispatchTouchEvent函数中，然后直接流向该控件的onTouchEvent函数。

只拦截ACTION_MOVE消息

  • 要想拦截ACTION_MOVE消息，必须让其或其子控件消费ACTION_DOWN消息。
  • 当onIterceptTouchEvent函数中进行ACTION_MOVE消息拦截时，第一次ACTION_MOVE消息到达时，会给将ACTION_CANCLE事件发送给消费控件，后续ACTION_MOVE消息都将onIterceptTouchEvent->onTouchEvent（如果返回true，就不会向父类传递，否则会传递给父类的onTouchEvent）。
  • dispatchTouchEvent拦截ACTION_MOVE消息(返回true)，那么ACTION_MOVE消息将截断，而ACTION_UP事件不受影响。
  • dispatchTouchEvent拦截ACTION_MOVE消息(返回false)，那么ACTION_MOVE消息都将流向Activity的onTouchEvent的方法，而ACTION_UP事件不受影响。

禁用父类拦截消息

  • 要想requestDisallowInterceptTouchEvent(true)生效。不能让父类拦截ACTION_DOWN消息。
  • 只有在父控件在onIterceptTouchEvent函数中拦截ACTION_MOVE消息时，requestDisallowInterceptTouchEvent(true)才会有效。
  • 跳过requestDisallowInterceptTouchEvent(true)禁止父控件拦截消息时，所有父控件的onIterceptTouchEvent函数都将被跳过。

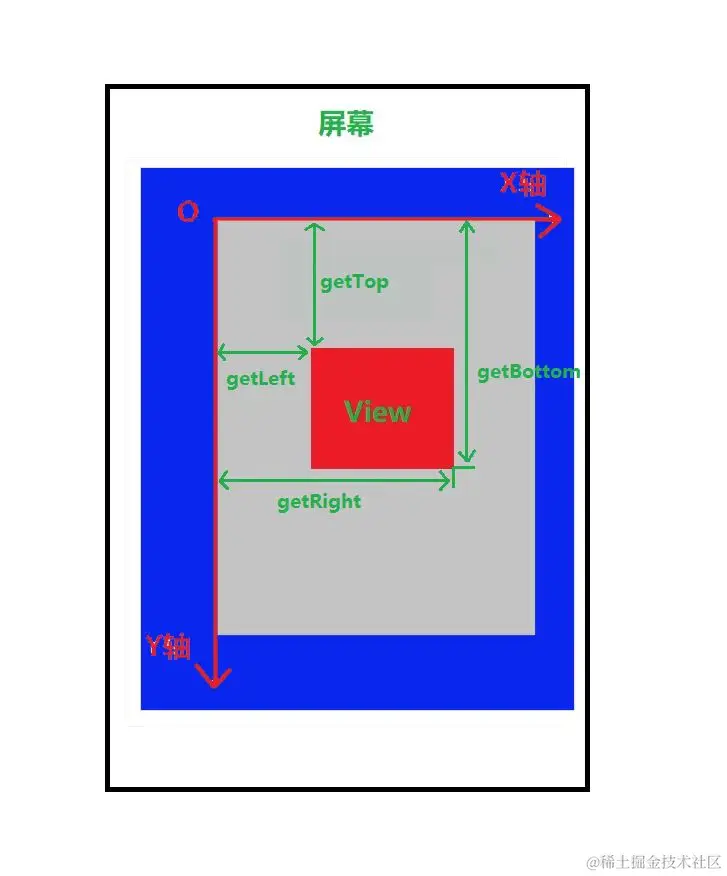

view.getWidth() = view.getRight() - view.getLeft()
view.getHeight() = view.getBottom() - view.getTop()

view.getX() = view.getLeft() + view.getTranslationX()
view.getY() = view.getTop() + view.getTranslationY()

scrollTo和scrollBy只能移动View的内容，无法移动View自身位置和背景。

多点触控与ACTION_MOVE消息

  • getActionIndex的有效性：

使用getActionIndex可以获得当前操作的手指索引指。不过请注意，getActionIndex只在手指按下和抬起时有效，移动时是无效的。

  • getX与getX(pointerIndex)

1、getX：其实getX函数不仅可以用于单点触控，其实还可以在多点触控中用于获取当前活动手指的X坐标值。

2、getX(pointerIndex)：该函数用于多点触控，因为它是通过指定手指的PointIndex指来获取特定手指位置的，所以无论在当前哪个消息中，都可所用。当然，在ACTION_MOVE消息中，只能用它获取手指位置。

ViewDragHelper

public abstract static class Callback {
    /**
     * Called when the drag state changes. See the <code>STATE_*</code> constants
     * for more information.
     *
     * @param state The new drag state
     *
     * @see #STATE_IDLE
     * @see #STATE_DRAGGING
     * @see #STATE_SETTLING
     */
    public void onViewDragStateChanged(int state) {}

    /**
     * Called when the captured view's position changes as the result of a drag or settle.
     *
     * @param changedView View whose position changed
     * @param left New X coordinate of the left edge of the view
     * @param top New Y coordinate of the top edge of the view
     * @param dx Change in X position from the last call
     * @param dy Change in Y position from the last call
     */
    public void onViewPositionChanged(@NonNull View changedView, int left, int top, @Px int dx,
            @Px int dy) {
    }

    /**
     * Called when a child view is captured for dragging or settling. The ID of the pointer
     * currently dragging the captured view is supplied. If activePointerId is
     * identified as {@link #INVALID_POINTER} the capture is programmatic instead of
     * pointer-initiated.
     *
     * @param capturedChild Child view that was captured
     * @param activePointerId Pointer id tracking the child capture
     */
    public void onViewCaptured(@NonNull View capturedChild, int activePointerId) {}

    /**
     * Called when the child view is no longer being actively dragged.
     * The fling velocity is also supplied, if relevant. The velocity values may
     * be clamped to system minimums or maximums.
     *
     * <p>Calling code may decide to fling or otherwise release the view to let it
     * settle into place. It should do so using {@link #settleCapturedViewAt(int, int)}
     * or {@link #flingCapturedView(int, int, int, int)}. If the Callback invokes
     * one of these methods, the ViewDragHelper will enter {@link #STATE_SETTLING}
     * and the view capture will not fully end until it comes to a complete stop.
     * If neither of these methods is invoked before <code>onViewReleased</code> returns,
     * the view will stop in place and the ViewDragHelper will return to
     * {@link #STATE_IDLE}.</p>
     *
     * @param releasedChild The captured child view now being released
     * @param xvel X velocity of the pointer as it left the screen in pixels per second.
     * @param yvel Y velocity of the pointer as it left the screen in pixels per second.
     */
    public void onViewReleased(@NonNull View releasedChild, float xvel, float yvel) {}

    /**
     * Called when one of the subscribed edges in the parent view has been touched
     * by the user while no child view is currently captured.
     *
     * @param edgeFlags A combination of edge flags describing the edge(s) currently touched
     * @param pointerId ID of the pointer touching the described edge(s)
     * @see #EDGE_LEFT
     * @see #EDGE_TOP
     * @see #EDGE_RIGHT
     * @see #EDGE_BOTTOM
     */
    public void onEdgeTouched(int edgeFlags, int pointerId) {}

    /**

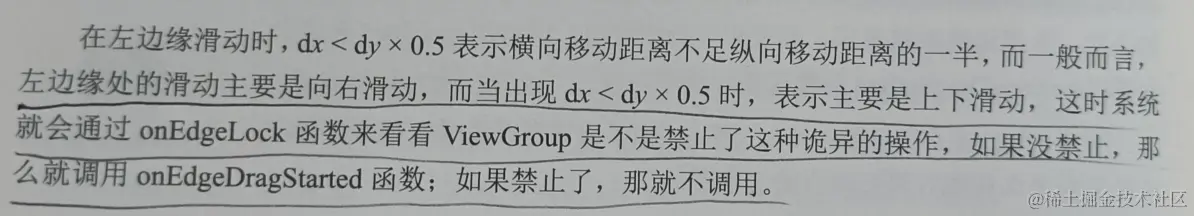

     * Called when the given edge may become locked. This can happen if an edge drag
     * was preliminarily rejected before beginning, but after {@link #onEdgeTouched(int, int)}
     * was called. This method should return true to lock this edge or false to leave it
     * unlocked. The default behavior is to leave edges unlocked.
     *
     * @param edgeFlags A combination of edge flags describing the edge(s) locked
     * @return true to lock the edge, false to leave it unlocked
     */
    public boolean onEdgeLock(int edgeFlags) {
        return false;
    }

    /**
     * Called when the user has started a deliberate drag away from one
     * of the subscribed edges in the parent view while no child view is currently captured.
     *
     * @param edgeFlags A combination of edge flags describing the edge(s) dragged
     * @param pointerId ID of the pointer touching the described edge(s)
     * @see #EDGE_LEFT
     * @see #EDGE_TOP
     * @see #EDGE_RIGHT
     * @see #EDGE_BOTTOM
     */
    public void onEdgeDragStarted(int edgeFlags, int pointerId) {}

    /**
     * Called to determine the Z-order of child views.
     *
     * @param index the ordered position to query for
     * @return index of the view that should be ordered at position <code>index</code>
     */
    public int getOrderedChildIndex(int index) {
        return index;
    }

    /**
     * Return the magnitude of a draggable child view's horizontal range of motion in pixels.
     * This method should return 0 for views that cannot move horizontally.
     *
     * @param child Child view to check
     * @return range of horizontal motion in pixels
     */
    public int getViewHorizontalDragRange(@NonNull View child) {
        return 0;
    }

    /**
     * Return the magnitude of a draggable child view's vertical range of motion in pixels.
     * This method should return 0 for views that cannot move vertically.
     *
     * @param child Child view to check
     * @return range of vertical motion in pixels
     */
    public int getViewVerticalDragRange(@NonNull View child) {
        return 0;
    }

    /**
     * Called when the user's input indicates that they want to capture the given child view
     * with the pointer indicated by pointerId. The callback should return true if the user
     * is permitted to drag the given view with the indicated pointer.
     *
     * <p>ViewDragHelper may call this method multiple times for the same view even if
     * the view is already captured; this indicates that a new pointer is trying to take
     * control of the view.</p>
     *
     * <p>If this method returns true, a call to {@link #onViewCaptured(android.view.View, int)}
     * will follow if the capture is successful.</p>
     *
     * @param child Child the user is attempting to capture
     * @param pointerId ID of the pointer attempting the capture
     * @return true if capture should be allowed, false otherwise
     */
    public abstract boolean tryCaptureView(@NonNull View child, int pointerId);

    /**
     * Restrict the motion of the dragged child view along the horizontal axis.
     * The default implementation does not allow horizontal motion; the extending
     * class must override this method and provide the desired clamping.
     *
     *
     * @param child Child view being dragged
     * @param left Attempted motion along the X axis
     * @param dx Proposed change in position for left
     * @return The new clamped position for left
     */
    public int clampViewPositionHorizontal(@NonNull View child, int left, int dx) {
        return 0;
    }

    /**
     * Restrict the motion of the dragged child view along the vertical axis.
     * The default implementation does not allow vertical motion; the extending
     * class must override this method and provide the desired clamping.
     *
     *
     * @param child Child view being dragged
     * @param top Attempted motion along the Y axis
     * @param dy Proposed change in position for top
     * @return The new clamped position for top
     */
    public int clampViewPositionVertical(@NonNull View child, int top, int dy) {
        return 0;
    }
}

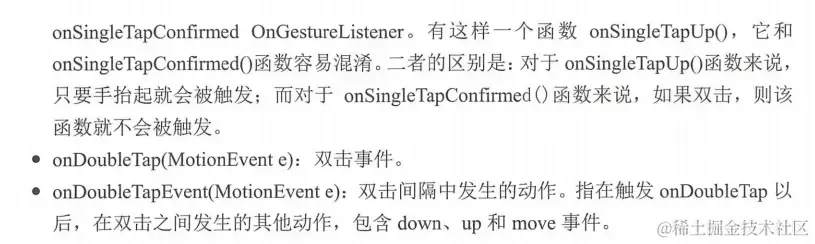

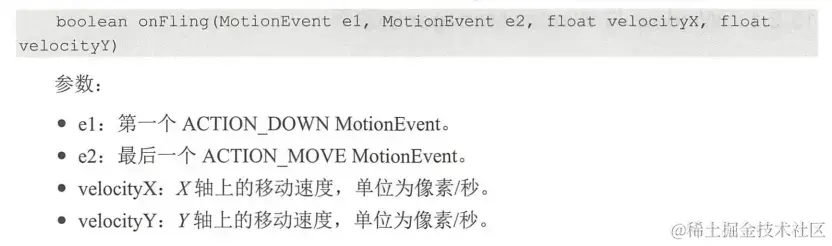

1、GestureDetector

概述 当用户触摸屏幕的时候，会产生许多手势，如down、up、 scroll fling 等。 我们知道，View 类有- - -个View.OnTouchListener内部接口，通过重写它的onTouch(View v, MotionEvent event)函数，可以处理一些touch 事件。但是这个函数太过简单，如果需要处理 一些复杂的手势，使用这个接口就会很麻烦。 Android SDK给我们提供了GestureDetector (手势检测)类，通过这个类可以识别很多手 势。在识别出手势之后，具体的事务处理则交由程序员自己来实现。 GestureDetector类对外提供了两个接口(OnGestureListener、 OnDouble TapListener)和一 个外部类(SimpleOnGestureListener)。 这个外部类其实是两个接口中所有函数的集成，它包 含了这两个接口里所有必须实现的函数，而且都已经被重写，但所有函数体都是空的。该类 是一个静态类，程序员可以在外部继承这个类，重写里面的手势处理函数。

这里重写了6个函数，这些函数在什么情况下才会被触发呢?

  • onDown(MotionEvente): 用户按下屏幕就会触发该函数。 ●onShowPress(MotionEvent e):如果按下的时间超过瞬间，而且在按下的时候没有松开 或者是拖动的，该函数就会被触发。 ●onLongPress(MotionEvente): 长按触摸屏，超过一定时长，就会触发这个函数。 触发顺序: onDown→onShowPress→onLongPress ●onSingleTapUp(MotionEvent e):从名字中也可以看出，一次单独的轻击抬起操作，也 就是轻击一下屏幕，立刻抬起来，才会触发这个函数。当然，如果除down以外还有 其他操作，就不再算是单独操作了，也就不会触发这个函数了。 单击一下稍微慢一-点的(不滑动) Touchup， 触发顺序为: onDown→onShowPress-onSingleTapUp- onSingleTapConfi rmed ●onFling(MotionEvent el, MotionEvent e2, float velocityX,float velocityY) :滑屏，用户按 下触摸屏、快速移动后松开，由一个MotionEvent ACTION DOWN、 多个 ACTION MOVE、一个ACTION_ UP触发。 ●onScrol(MotionEvent e1, MotionEvent e2,float distanceX, float distanceY):在屏幕上拖动 事件。无论是用手拖动View, 还是以抛的动作滚动，都会多次触发这个函数，在 ACTION_ MOVE动作发生时就会触发该函数。 滑屏，即手指触动屏幕后，稍微滑动后立即松开，触发顺序为: onDown→onScroll- + onScroll- +onScroll→...→onFling 拖动，触发顺序为: onDown→onScroll→onScroll- onFling 可见，无论是滑屏还是拖动，影响的只是中间onScroll 被触发的数量而已，最终都会触 发onFling事件。.

image.png image.png


1、默认情况下事件传递流程：

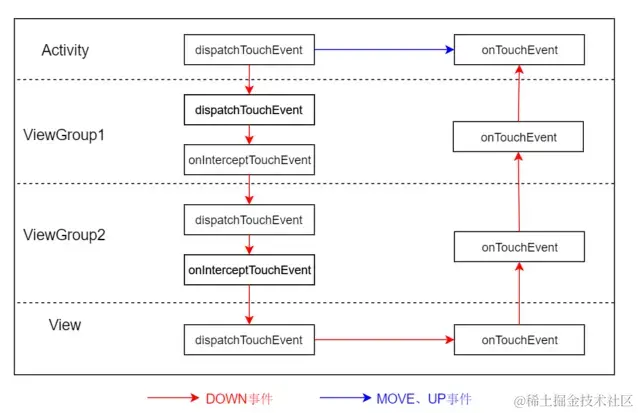

1、无组件消费Down事件

dispatchTouchEvent返回super.dispatchTouchEvent()
onInterceptTouchEvent返回false
onTouchEvent返回false

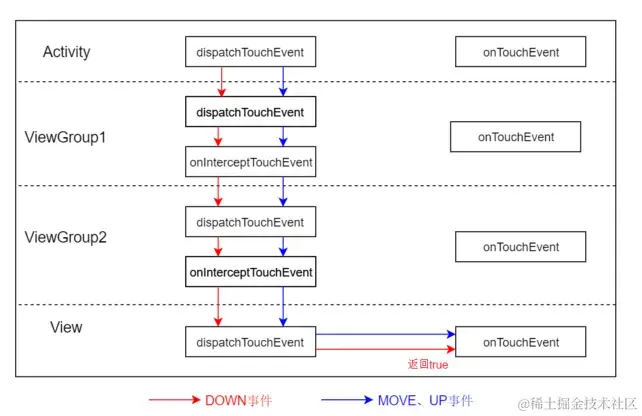

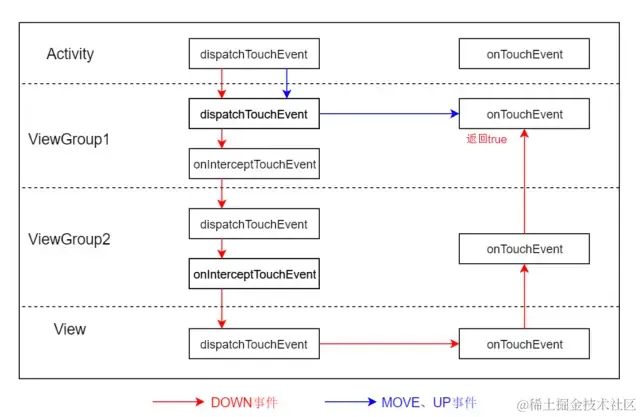

2、有组件消费Down事件

dispatchTouchEvent返回super.dispatchTouchEvent()
onInterceptTouchEvent返回false
有组件onTouchEvent返回true

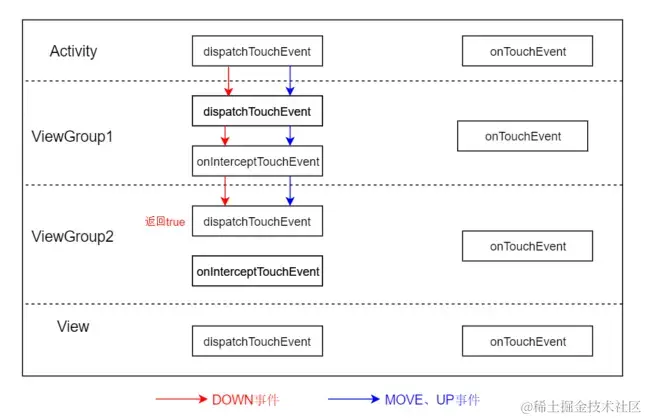

2、Down事件在dispatchTouchEvent返回true

有组件dispatchTouchEvent返回true
onInterceptTouchEvent返回false
onTouchEvent返回false


3、Down事件在dispatchTouchEvent返回false

1、无组件消费Down事件

有组件dispatchTouchEvent返回false onInterceptTouchEvent返回false onTouchEvent返回false

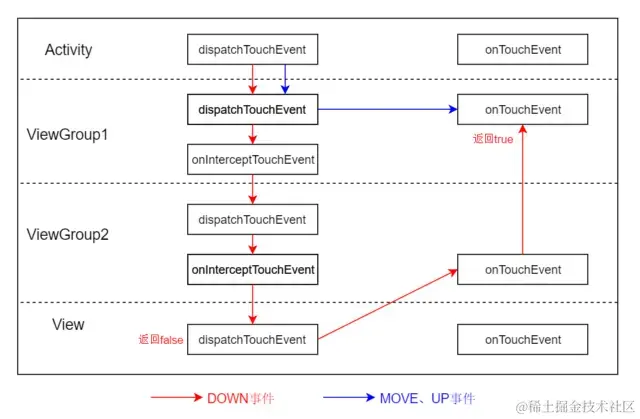

2、有组件消费Down事件

有组件dispatchTouchEvent返回false
onInterceptTouchEvent返回false
有组件onTouchEvent返回true


4、有控件拦截Down事件：

1、无组件消费Down事件

dispatchTouchEvent返回super.dispatchTouchEvent()
onInterceptTouchEvent返回true
onTouchEvent返回false


2、有组件消费Down事件

dispatchTouchEvent返回super.dispatchTouchEvent()
onInterceptTouchEvent返回true
有组件onTouchEvent返回true


5、ACTION_DOWN消息总结:

1、若在dispatchTouchEvent和onTouchEvent函数中返回true，将会截断消息，后续节点将不会收ACTION_DOWN 消息。

2、onInterceptTouchEvent函数只会改变ACTION_DOWN消息的正常流向，消息会直接流向自己的onTouchEvent函数中，并不会截断消息。

3、若在 dispatchTouchEvent函数中返回false拦截消息，同样会改变ACTION_DOWN消息的正常流向，消息会直接流向其父控件的onTouchEvent函数中，同样不会截断消息。

4、一般我们在拦截消息时，都是共同使用onInterceptTouchEvent和onTouchEvent函数的，通过在 onInterceptTouchEvent函数中返回 true，将 ACTION_DOWN消息流向自己的onTouchEvent函数中，然后在该onTouchEvent函数中返回 true拦截消息。

6、ACTION_MOVE消息总结:

1、在 dispatchTouchEvent 函数中返回 true拦截消息后，ACTION_MOVE 消息的流向与ACTION_DOWN消息的完全相同，消息会直接停止传递，后面的子控件都不会接收到这个消息。

2、无论ACTION_DOWN消息的流向是怎样的，只要最终流到onTouchEvent函数中就行。假设控件A最终在onTouchEvent 函数中消费了 ACTION_DOWN消息，那么ACTION_MOVE 消息的流向就是先流到控件A的 dispatchTouchEvent函数中，最终直接流到控件A的onTouchEvent 函数中，进而消息停止传递。

在ACTION_MOVE消息到来时拦截

为了在ACTION_MOVE消息到来时进行拦截事件，就必须让ACTION_DOWN消息被自身或子控件的onTouchEvent函数消费。


1、在onInterceptTouchEvent拦截Move事件

@Override
public boolean onInterceptTouchEvent(MotionEvent event) {
    switch (event.getAction()) {
        case ACTION_MOVE:
            return true;
    }
    return super.onInterceptTouchEvent(event);
}

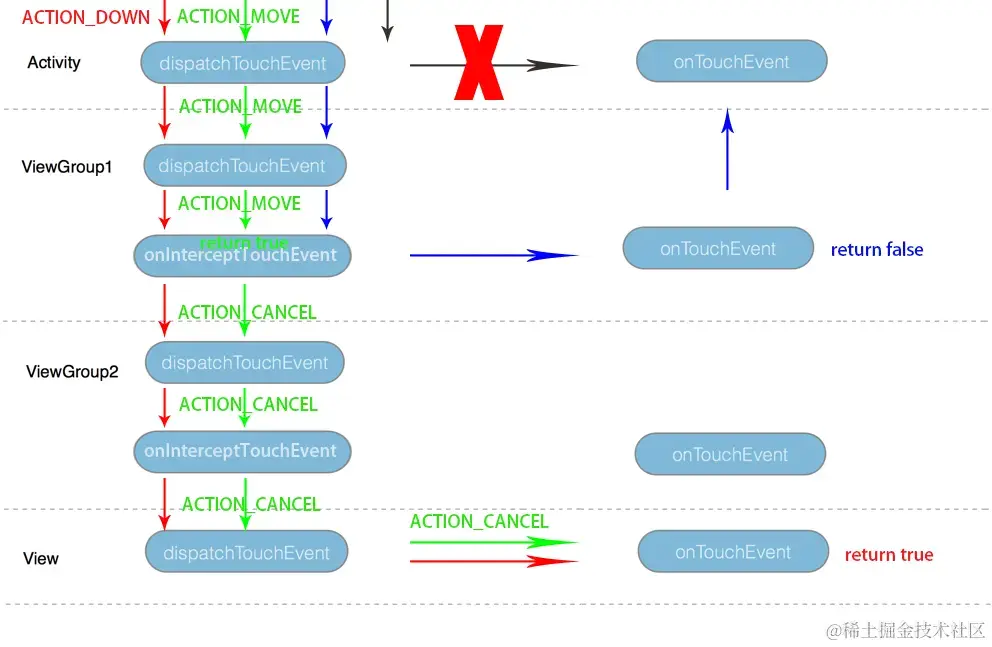

上图看起来不容易理解，利用4条线来帮助大家理解。

红线：这条线表示ACTION_DOWN消息的传递流程，也就是上面讲解的在TextView的onTouchEvent函数中消费ACTION_DOWN 消息的传递流程。

绿线：这条线表示ACTION_MOVE消息第一次传递时的流向情况。本来消息依然会从Activity的dispatchTouchEvent函数流向子控件，但是在到达ViewGroupl的onInterceptTouchEvent 函数时，消息被拦截了。到这里，这次的ACTION_MOVE 消息就没有了，变成了ACTION_CANCEL消息继续向子控件传递，一直传递到ACTION_MOVE消息原本要传递的位置，通知所有被截断的子控件，它们的消息取消了，后面没有消息再传递过来。当我们收到ACTION_CANCEL消息时，就表示后续不会再获得消息，一般需要像处理ACTION_UP消息一样处理该消息，执行控件归位等操作。

蓝线：这条线表示消息被截断之后的ACTION_MOVE、ACTION_UP消息的流向。可以看到，这时候的ACTION_MOVE 消息的流向与正常情况下ViewGroup1的 dispatchTouchEvent函数拦截ACTION_DOWN消息时ACTION_MOVE消息的流向是完全相同的。在这里，我没有在ViewGroup1的onTouchEvent 函数中进行返回true的消息拦截，所以消息最终会流到Activity的onTouchEvent函数中。 需要特别注意的是，虽然ACTION_MOVE消息最终会流到Activity的onTouchEvent函数中，但后续的 ACTION_MOVE 消息并不会像正常处理流程一样(可以查看黑线，从 Activity的 dispatchTouchEvent 函数直接流到Activity 的 onTouchEvent函数中)，而是每次ACTION_MOVE 消息的流向都与绿线保持一致，这就说明在这种情况下即使所有控件的onTouchEvent 函数都不拦截消息，ACTION_MOVE消息依然会走完全程。 其实这一点非常好理解，因为我们是在 ViewGroup1的 ACTION_MOVE消息到来时进行拦截的，而对于它的父控件，这里是Activity，并不知道这件事，它只会按照正常流程下ACTION_MOVE消息的流程来传递消息,所以每次ACTION_MOVE消息都会流到ViewGroup1中，只是ViewGroup1进行了拦截而已。

2、在dispatchTouchEvent拦截Move事件

2.1、返回true

@Override
public boolean dispatchTouchEvent(MotionEvent event) {
    switch (event.getAction()) {
        case ACTION_MOVE:
            return true;
    }
    return super.dispatchTouchEvent(event);
}

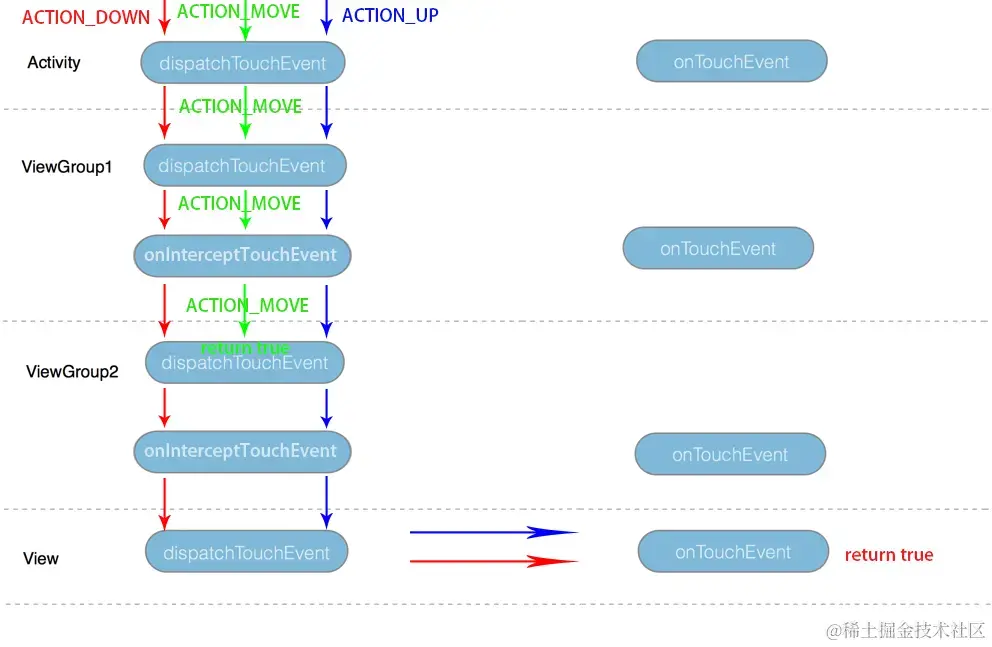

红线：表示ACTION_DOWN消息传递流程。

绿线：表示ACTION_MOVE消息传递流程，在dispatchTouchEvent中被截断，子控件不会收到ACTION_CANCEL事件。

蓝线：表示ACTION_UP消息传递流程，这种情况下的ACTION_UP和正常情况下ACTION_UP消息传递流程相同。

2.2、返回false

@Override
public boolean dispatchTouchEvent(MotionEvent event) {
    switch (event.getAction()) {
        case ACTION_MOVE:
            return false;
    }
    return super.dispatchTouchEvent(event);
}


如果dispatchTouchEvent拦截MOVE事件返回true时，事件将直接流到Activity的onTouchEvent中。

3、详解requestDisallowInterceptTouchEvent

requestDisallowInterceptTouchEvent主要用途是告诉父类，不要拦截消息，即不再调用onInterceptTouchEvent。

当我们通过requestDisallowInterceptTouchEvent，来禁止父控件拦截消息时，该控件的所有父控件的onInterceptTouchEvent函数都将被跳过。

常见滑动冲突场景

1、外层与内层的滑动方向不一致

根据方向决定滑动那个View

2、外层与内层的滑动方向一致

只有一种解决方法：根据业务需求，通过下面的拦截和禁止方法，决定在什么情况下滑动那个View。

1、外部拦截法

需要重写父控件的onInterceptTouchEvent函数。

2、内部拦截法

父控件不拦截任何消息，所有消息都传递给子控件，如果子控件需要此消息就直接消费掉，否则就交给父控件来处理。利用requestDisallowInterceptTouchEvent实现的。
