8. 基础-PDMS数据库中管嘴元件库和管嘴等级库的创建与测试

太上有立德，其次有立功，其次有立言，虽久不废，此谓不朽。 -- 《左传》

本文会为大家介绍PDMS数据库中虽不起眼但是经常用到的管嘴元件库和管嘴等级库的创建和测试。由于管嘴库建模与管道元件库建模是一致的,只是管嘴库等级建立与管道元件的等级建立是不一致的，所以本文会侧重于讲解管嘴等级库的创建和测试。阅读完本文，读者应该可以独立创建管嘴等级库并掌握对其进行测试的方法。

---

观察管嘴库

打开一个现有的管嘴元件库，如AAZFBB0，观察其现有的参数设置、点集和型集的创建方式，可以发现：

管嘴元件库与其他元件库创建方式是一致的。

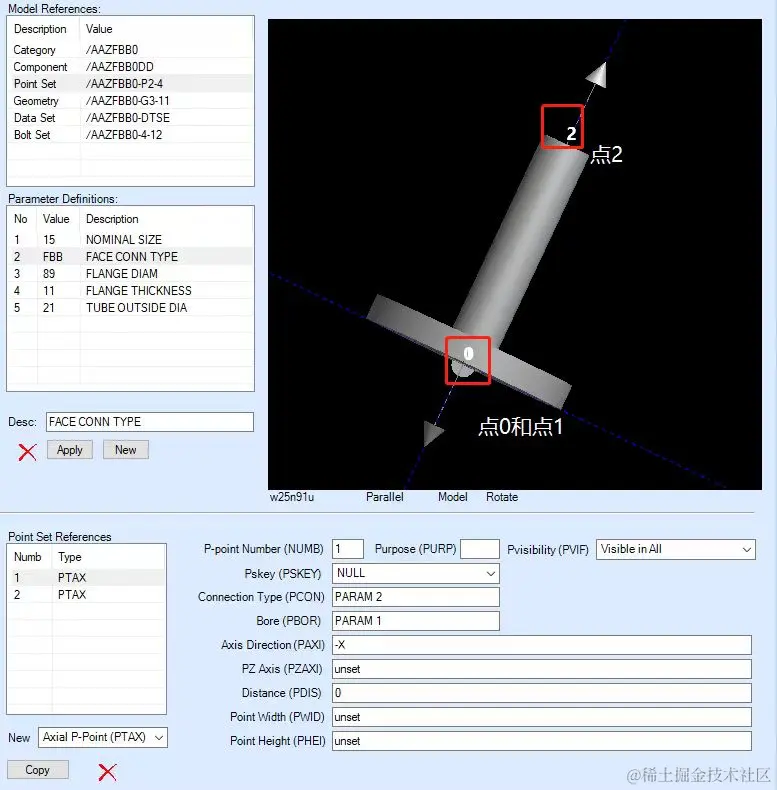

1. 参数设置

可以发现管嘴的参数总共设置5个，分别是公称直径（NOMINAL SIZE），连接方式（FACE CONN TYPE）、法兰直径、法兰厚度和管子外径

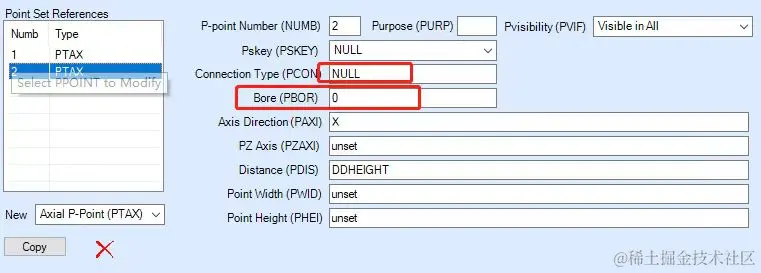

2. 点集设置

管嘴点集只设置了两个特征点，分别是接管道的中心点1 和 接设备的特征点2，因为点2不连接管道，所以其连接方式不用设置，其Bore 设置为0 如下。

3. 型集设置

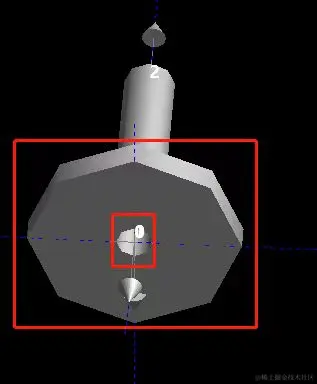

可以发现在型集中，除了必须要定义的两个圆柱体 SCYL，还有其他的..NSCY，这代表负实体（定义的地方是空的），在预览区中不做设置不能看到负实体，需要点击 Representation - 勾选 Holes Drawn，

4. 数据集是自动生成的。如果要做参数化才可能会用到自定义数据集。

---

创建管嘴等级库

管嘴等级库的创建一开始在设备模块下（Equipment），现在使用更多的是Sepc Generator，我们点击在Paragon界面的 Paragon - Sepc Generator，进入Sepc Generator 模块。

1. 切换到Paragon - Sepc Generator。

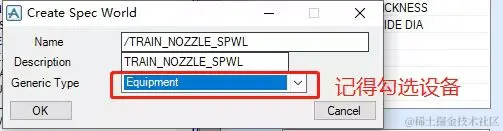

2. 创建SPWL：给一个名字和Description，切换Gtype 到 Equipment。

注意我们 GTYPE 应该切换成设备，而且最好要设置描述Description。

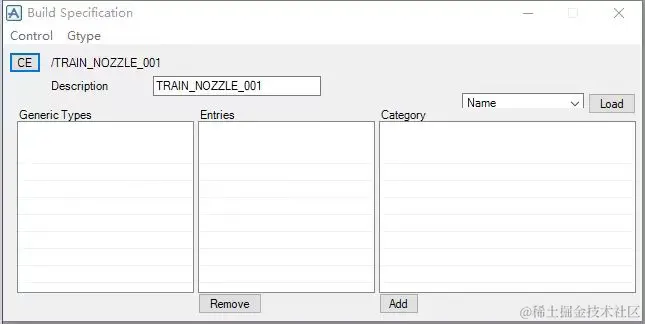

3. 创建等级：给一个名字和Description。

注意我们在创建等级的时候要设置描述，因为在选择管嘴的时候是根据描述来选择的而不是名字。

4. 添加元件：创建元件后会弹出下面窗口，添加元件分为四步

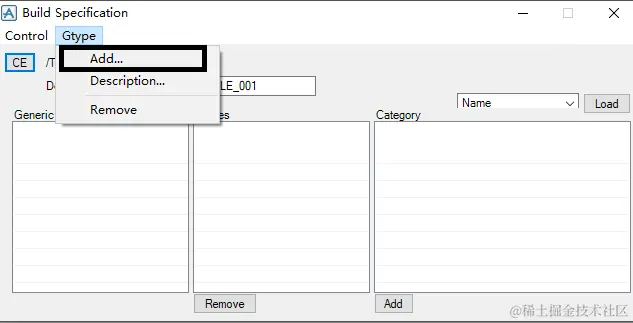

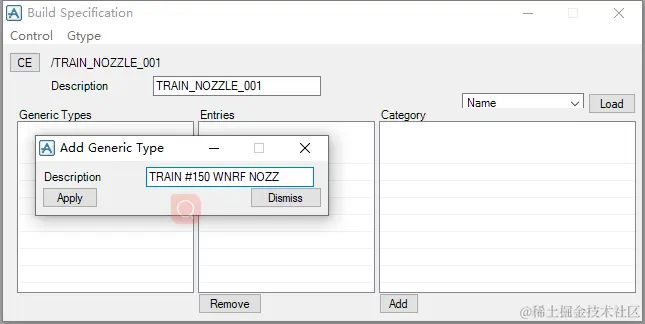

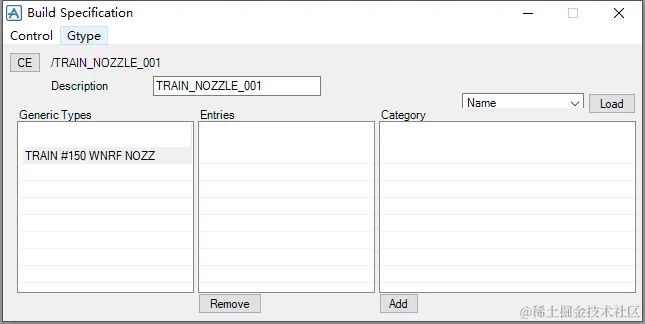

1. Gtype 中添加描述

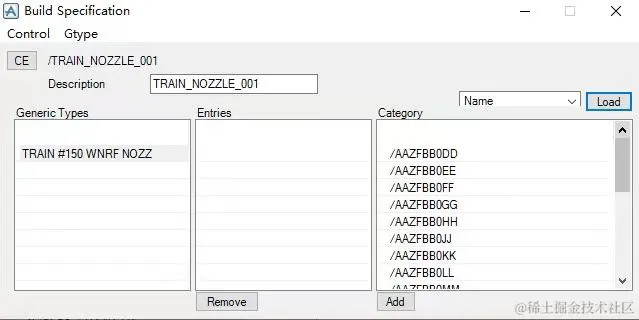

2. 关联元件库

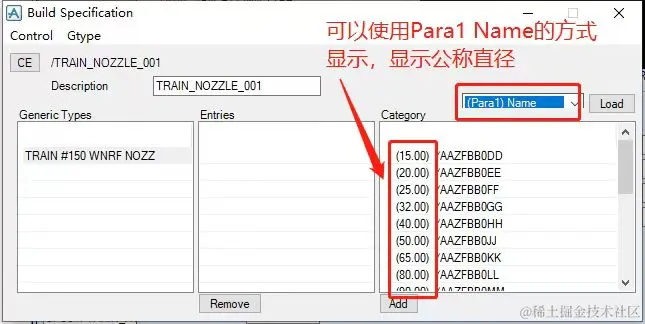

3. 添加元件

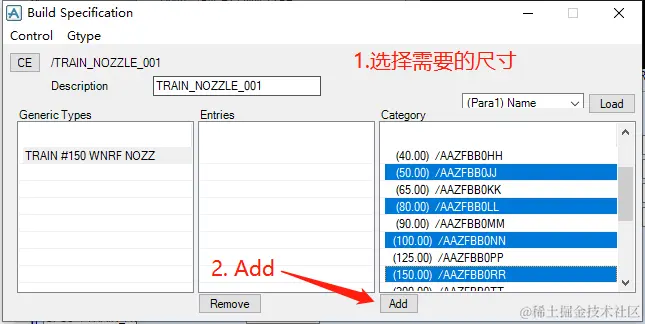

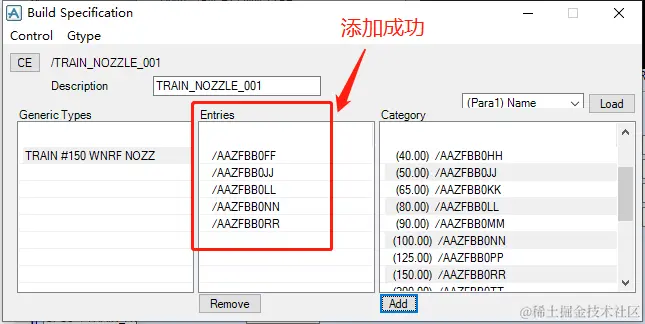

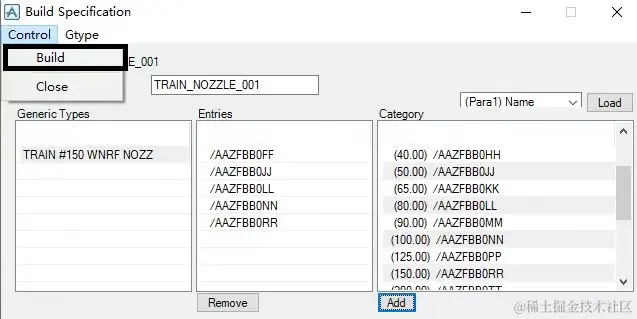

按住Ctrl 选择需要的尺寸的管嘴，点击Add 添加进管嘴等级库中。

4. 点击 Control - Build

Build 一定不能忘记：

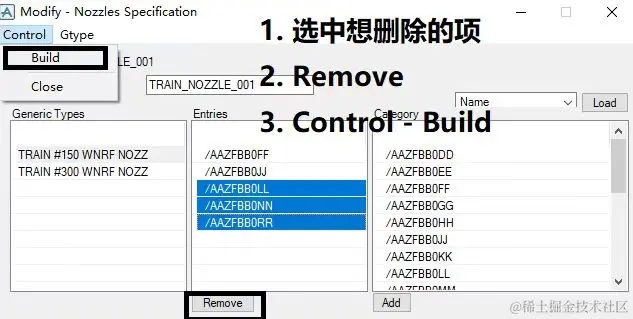

如果想要删除元件，选中中间Entries列的想要删除的元件后Remove 后Build。

---

进入Design 界面测试

1. 切换到设备模块：Equipment
2. 创建管理层级：SITE-ZONE。

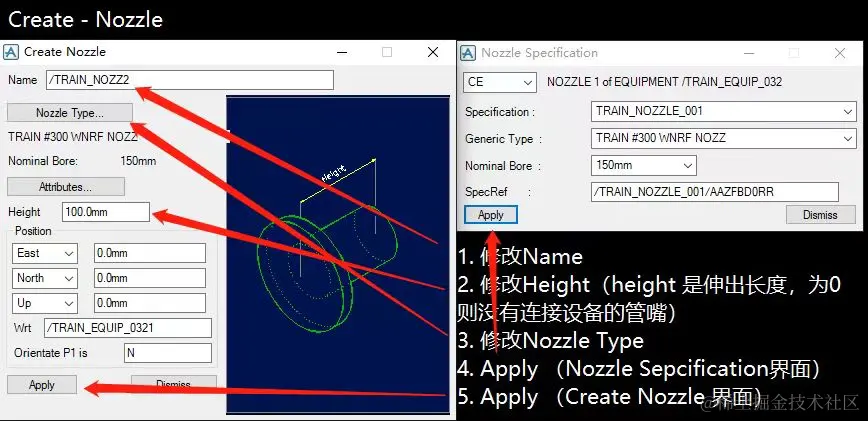

3. 创建设备层次：Equipment - Sub-Equipment（可有可无）- Primitives 基本体，Nozzle管嘴就是和Primitives 基本体平级，所以创建设备层级后直接创建Nozzle 就可以测试。

4. 点击Apply 后，可以在观察区中看到创建出来的管嘴。能创建出来则证明管嘴等级库已经创建成功了。

---

总结

管嘴等级库的创建：

1. 创建层级和等级
2. 添加元件
3. Build 保存。

管嘴等级库的测试：

1. 创建管理层级SITE-ZONE 和设备层级Equipment。
2. 创建管嘴Nozzle
3. 观察是否创建成功。
