一、VLAN是什么
1.VLAN的概念
VLAN是一种虚拟局域网技术，通过 VLAN 技术，可以将不同的设备划分到不同的虚拟网络中，即使它们物理上连接到同一个交换机上，也可以实现彼此隔离通信。这样可以提高网络的安全性、灵活性和管理性。可以更好的用于按照部门、功能、安全级别等因素对网络进行逻辑划分管理。
2.VLAN的作用
vlan可以划分广播域，限制广播传递范围，防止ARP泛洪。在这里我们可以想象成一个公司，该公司把公司内部各个部门的电脑全部连接在一个交换机上面，这样导致了部门发布内部消息时，所有的电脑都可以接收到该部门的内部消息，对于别的部门该消息没有任何作用。那在节约公司成本的情况下，vlan可以很好的解决这一问题，并且这不仅仅可以控制广播域，而且可以减轻交换机压力和提高网络的安全性。
3.VLAN的种类
VLAN的种类可划分成动态VLAN和静态VLAN，其中动态VLAN是基于在MAC地址划分，相对来说动态配置起来较为麻烦；静态VLAN则是在端口上进行绑定划分所以相对简单些，目前较为主流的就是静态VLAN。
静态vlan端口的种类：
access： 连接电脑或路由器， 只允许一条vlan通过。
trunk： 交换机之间相连使用trunk， 可以运行多条vlan通过。
hybrid ：华为交换机的默认模式
4.VLAN的ID范围
二、vlan的配置命令
vlan 10
1.创建单个的vlan
vlan batch 10 20 30
2.一次创建多个vlan
port link-type access
pore default vlan 10
3.配置vlan接口模式，连接建好的vlan端口下
display vlan
4.检查vlan的基本信息
port-group group-member 端口 to 端口
5.创建一个临时组
clear configuration interface 端口
6.清理端口配置
port link-type trunk
port trunk allow-prass vlan all
7.配置trunk
三、配置静态vlan
实验要求：运维部的PC1、PC2和要成功ping通对方和运维部服务器。开发部的PC3、PC4要成功ping通对方和开发部服务器。
1.基础配置：
-
PC1的IP：192.168.1.1/24
-
PC2的IP：192.168.1.2/24
-
PC3的IP：192.168.1.3/24
-
PC4的IP：192.168.1.4/24
-
服务器1的IP：192.168.1.10/24
-
服务器2的IP：192.168.1.20/24

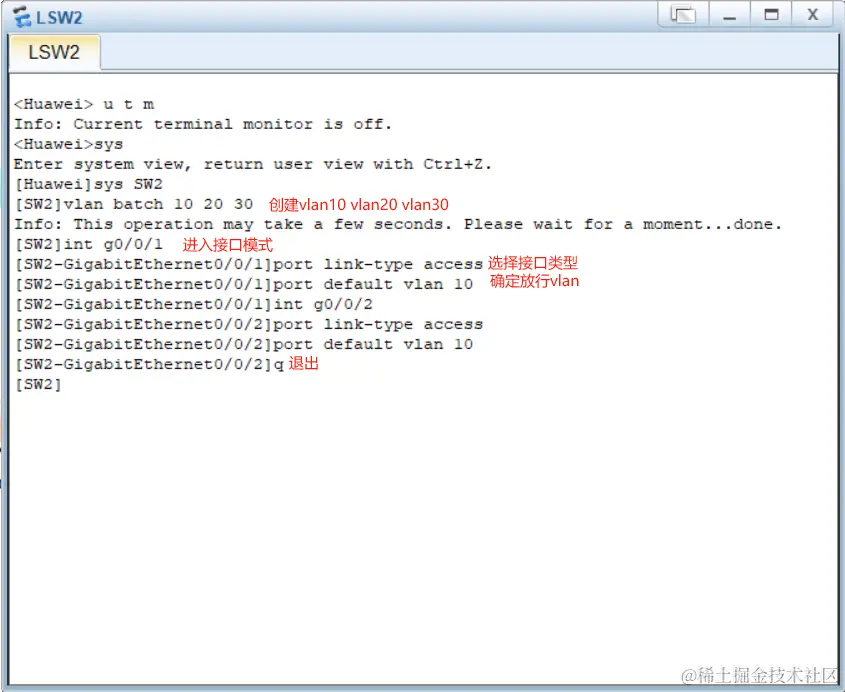

2.在LSW1中配置各接口的类型，并加入相应的vlan ID.
vlan batch 10 20 30
接口1 接口2 可以分别进行配置
-
[SW1]int g0/0/1
-
[SW1-GigabitEthernet0/0/1]port link-type access
-
[SW1-GigabitEthernet0/0/1]port default vlan 10
-
[SW1-GigabitEthernet0/0/1]int g0/0/2
-
[SW1-GigabitEthernet0/0/2]port link-type access
-
[SW1-GigabitEthernet0/0/2]port default vlan 10
也可以像接口3和接口4一样组成临时组，方便一些
-
[SW1]port-group group-member g0/0/3 to g0/0/4
-
[SW1-port-group]port link-type access
-
[SW1-GigabitEthernet0/0/3]port link-type access
-
[SW1-GigabitEthernet0/0/4]port link-type access
-
[SW1-port-group]port default vlan 20
-
[SW1-GigabitEthernet0/0/3]port default vlan 20
-
[SW1-GigabitEthernet0/0/4]port default vlan 20

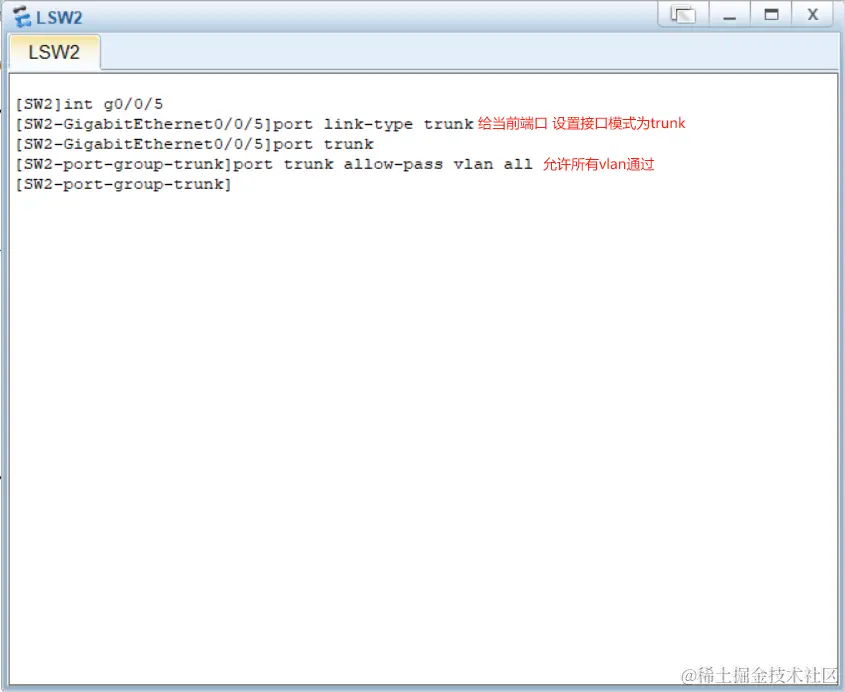

接口5 配置trunk允许所有vlan通过
在LSW2中配置各接口的类型，并加入相应的vlan ID
[SW2]vlan batch 10 20 30
[SW2]int g0/0/6
[SW2-GigabitEthernet0/0/6]port link-type trunk
[SW2-GigabitEthernet0/0/6]port trunk allow-p
[SW2-GigabitEthernet0/0/6]port trunk allow-pass vlan all

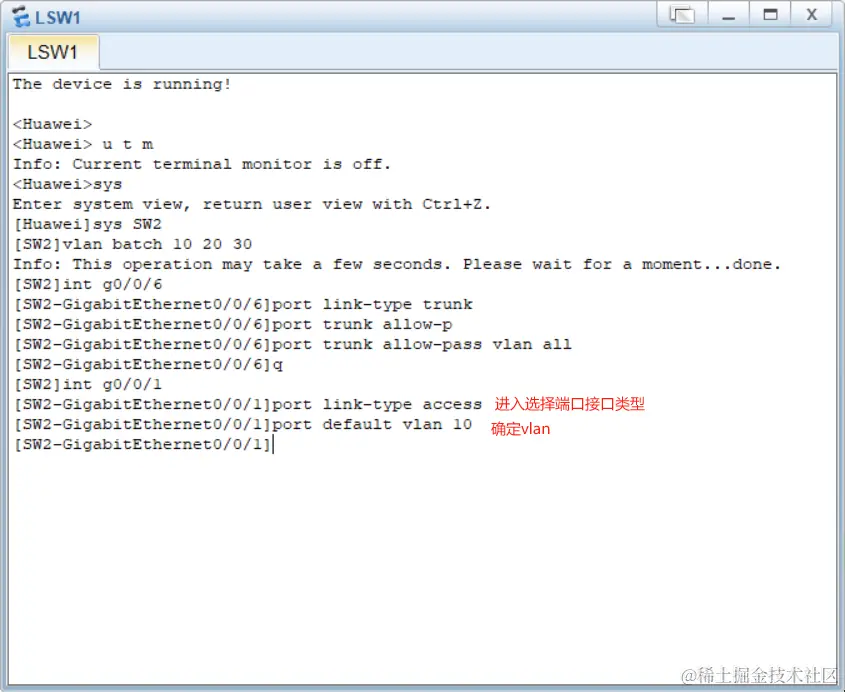

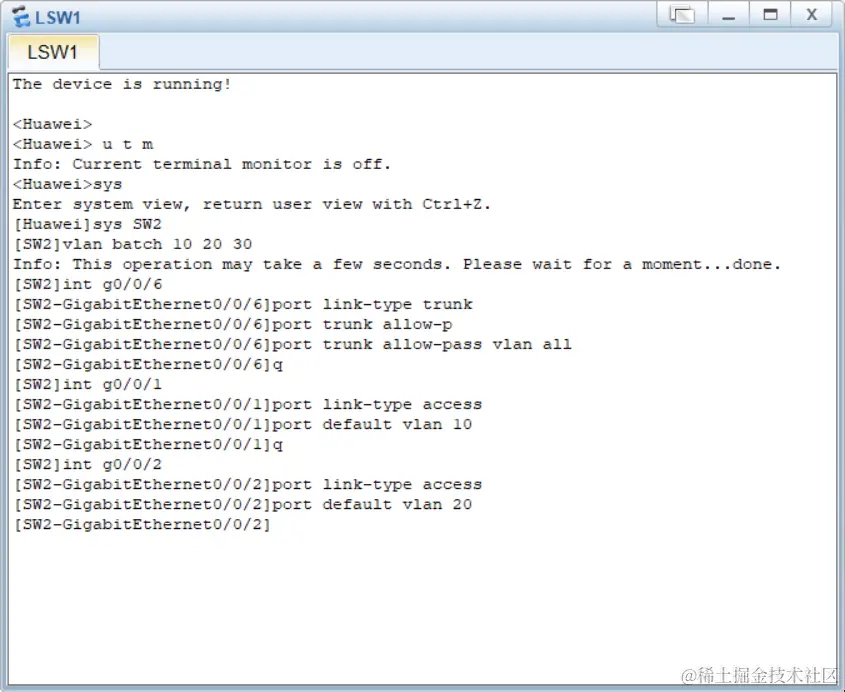

分别把两台服务器的vlan配置完成即可开始测试

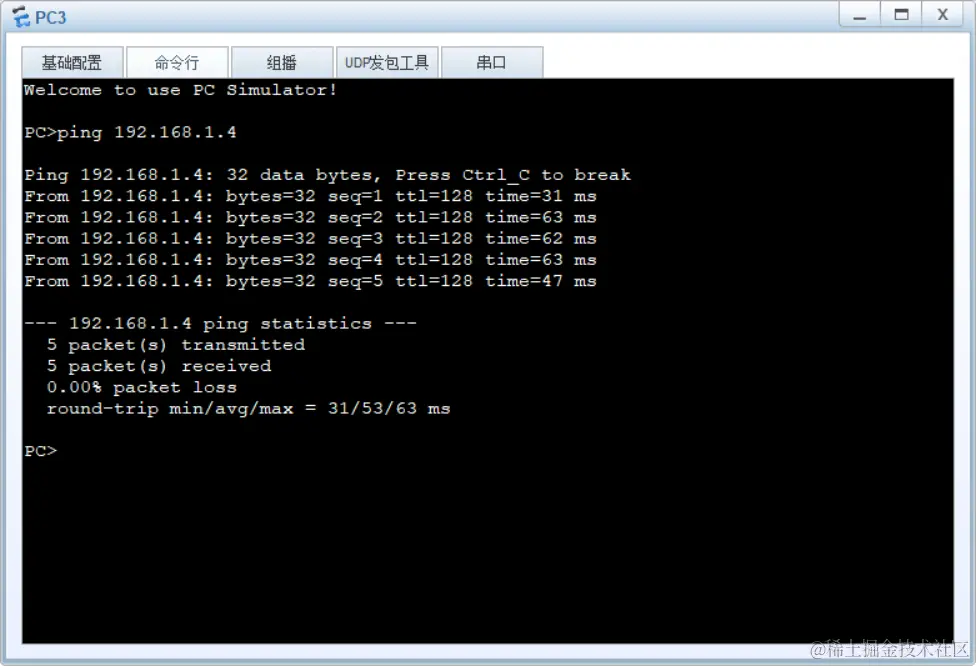

在pc1和pc2中要成功ping通运维部服务器，pc3，pc4要成功ping通开发部服务器
由此可见实验成功
