1、什么是VLAN？

VLAN（virtual LAN）是虚拟局域网技术，逻辑上划分的网段，隔绝广播域，不是真实存在的局域网，不受硬件和外在条件限制。

2、VLAN的作用

2.1 作用

是可以隔离广播域，减少垃圾流量，提高性能。
提供了一定的安全性保障。
缩小排错范围。

2.2 特点

不受地域限制；
同一VLAN内的设备才能直接进行二层通信。

2.3 优势

控制广播
增强网络安全性
简化网络管理

3、VLAN的分类

3.1 VLAN种类

1. 静态VLAN
基于端口划分静态VLAN（静态用的比较多）
2. 动态VLAN
基于MAC地址划分动态VLAN（动态用的比较少,不建议用）

3.2 VLAN类型

共分为三种链路类型，分别是access、trunk、hybrid。

Access(接入) ：连电脑或路由器只允许一条VLAN通过，在主机和交换机之间使用。
Trunk(中继) ：交换机之间相连使用trunk，可以允许多条VLAN通过，在交换机和交换机之间使用。
hybrid：自由控制是否放行vlan，可以理解为是access和trunk的结合体。

4、使用VLAN的过程

先建立VLAN
- VLAN 10 : 建立VLAN 10
- VLAN batch 10 20 30 : 建立多个VLAN
将端口加入VLAN
- 选择VLAN的类型，access或trunk

5、VLAN的命令

VLAN batch                             //建立多个VLAN
display vlan                           //显示所有的vlan
diaplay port vlan active               //查看vlan表
port link-type access                  //端口类型选择ACCESS
port link-type trunk                   //端口类型选择trunk
port default vlan10                    //这个接口只允许特定的vlan通过
port trunk allow-pass vlan all         //允许所有VLAN通过
port-group group-member             //让接口成组

6、配置静态VLAN实验

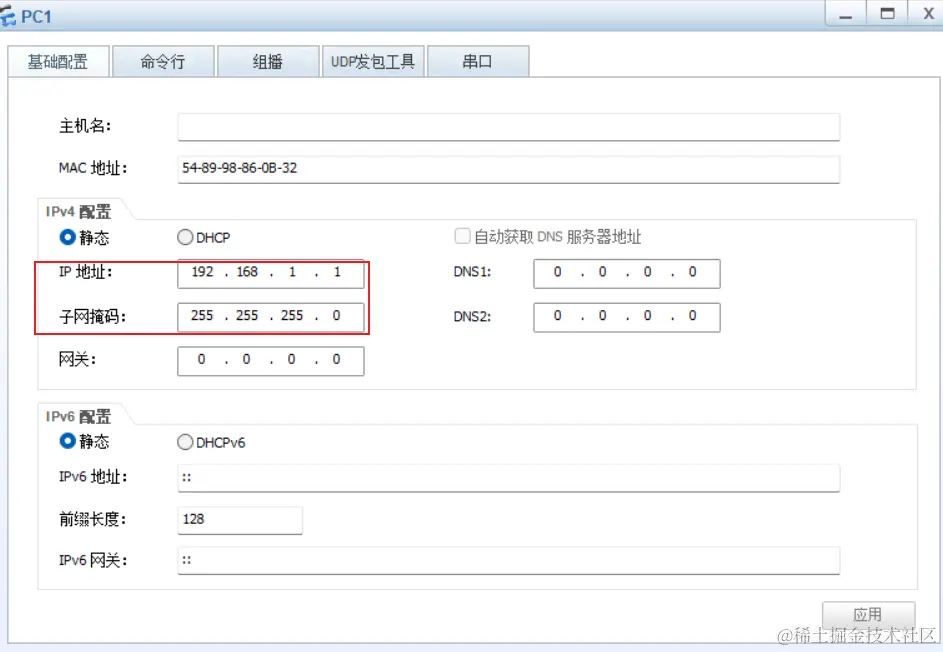

6.1 对每台主机进行基础配置

6.2 对交换机进行设置

The device is running!
<Huawei>U T M
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW4
[SW4]vlan batch 10 20 30 100     //建立多个vlan
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW4]int g0/0/1     //2号口同理
[SW4-GigabitEthernet0/0/1]port link-type access   //设置端口类型
[SW4-GigabitEthernet0/0/1]port default vlan 10    //只允许vlan10通过
[SW4]int g0/0/4   //3号口同理
[SW4-GigabitEthernet0/0/4]port link-type access   //设置端口类型
[SW4-GigabitEthernet0/0/4]port de
[SW4-GigabitEthernet0/0/4]port default vlan 20    //只允许vlan20通过
[SW4]int g0/0/5
[SW4-GigabitEthernet0/0/5]port link-type trunk    //交换机到交换机的端口，用trunk类型
[SW4-GigabitEthernet0/0/5]port trunk allow-pass vlan all      //允许所有vlan通过

6.3 实验同一个vlan是否可以ping通

PC1、PC2、SERVER1之间是VLAN10,PC3、PC4、SERVER2之间是VLAN20。通过实验，同一vlan之间可以ping的通，不同vlan之间ping不通，证明实验成功。
