介绍

在本文中，我们将详细描述如何将UE（Unreal Engine）像素流送功能集成到前端工程中。首先，我将解释UE像素流送的工作原理，讲述如何提取UE像素流送功能的核心代码，并将其封装为一个可重用的插件或模块。我们将探讨UE引擎中的扩展机制和自定义功能的实现方式，以便将UE像素流送功能集成到前端工程中。

本文提到的Vue组件工程Pixel-streaming-layer我放到github上，以便后续大家下载交流。


使用工具

工具版本号
UE5.1安装pixel-streaming后打包为应用
Pixel Streaming Interface5.1UE像素流送演示工程包
vue3.X前端框架
vue-cli5.0.XVue工程脚手架

实现思路

介绍

在进入开发之前，为了对组件的功能有更加充分的认知，有必要了解像素流送的整个执行过程，这里只做入门版介绍，专业版介绍请看这位老哥写的。

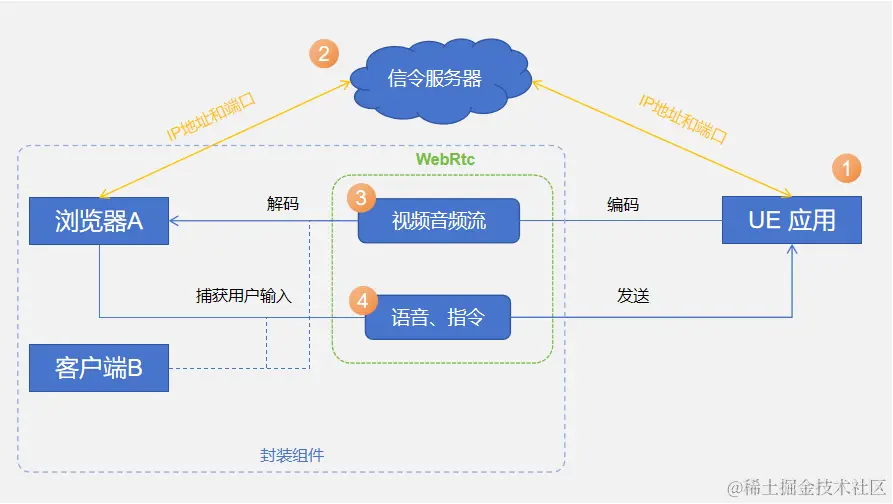

整个过程可以分为5个阶段，客户浏览器端和UE应用端通过信令服务器进行协商，然后形成稳定的P2P连接，在WebRtc协议的保证下客户终端获取媒体流，捕获用户行为发送指令给UE应用端，UE根据指令调整画面形成反馈。后面我对每个阶段进行了更加详细的描述。


阶段描述

1. 准备阶段

  • UE项目配置：首先，需要在Unreal Engine项目中启用和配置像素流式传输插件，设置适当的视频质量和性能参数。
  • 信令服务器设置：为了建立UE服务器和客户端之间的连接，需要一个信令服务器。信令服务器负责交换网络配置信息（如IP地址和端口），以及初始化WebRTC会话。
  • 部署UE应用：将UE应用部署到支持像素流式传输的服务器上。服务器需要有足够的图形处理能力来渲染3D场景。

2. 建立连接

  • 客户端请求连接：客户端（通常是Web浏览器中的一个页面）通过信令服务器向UE服务器发送连接请求。
  • 协商WebRTC连接：使用信令服务器交换所需的WebRTC参数，包括SDP（会话描述协议）消息和ICE（交互式连接建立）候选，以建立一个稳定的P2P（点对点）视频流连接。

3. 流式传输

  • UE渲染和编码：UE服务器渲染3D场景，并将渲染的帧实时编码为视频流。
  • 通过WebRTC发送视频流：编码后的视频流通过建立的WebRTC连接发送给客户端。WebRTC技术确保了流的实时性和高效性，支持跨网络的低延迟传输。
  • 客户端解码和显示：客户端接收视频流，进行解码，并在用户界面中显示渲染的场景。

4. 交互

  • 客户端输入处理：客户端可以捕获用户输入（如键盘、鼠标或触摸事件）并通过WebRTC连接发送回UE服务器。
  • UE服务器响应：UE服务器根据收到的输入更新场景状态，下一帧渲染将反映这些更改，实现交互式体验。

5. 结束连接

  • 断开连接：当会话结束或用户离开时，客户端和服务器均可关闭WebRTC连接，同时信令服务器更新会话状态。

核心业务逻辑

从上文的描述我们可以知道，组件所要实现的，是客户终端持续获取视频音频媒体流和发送指令的这个阶段的功能。

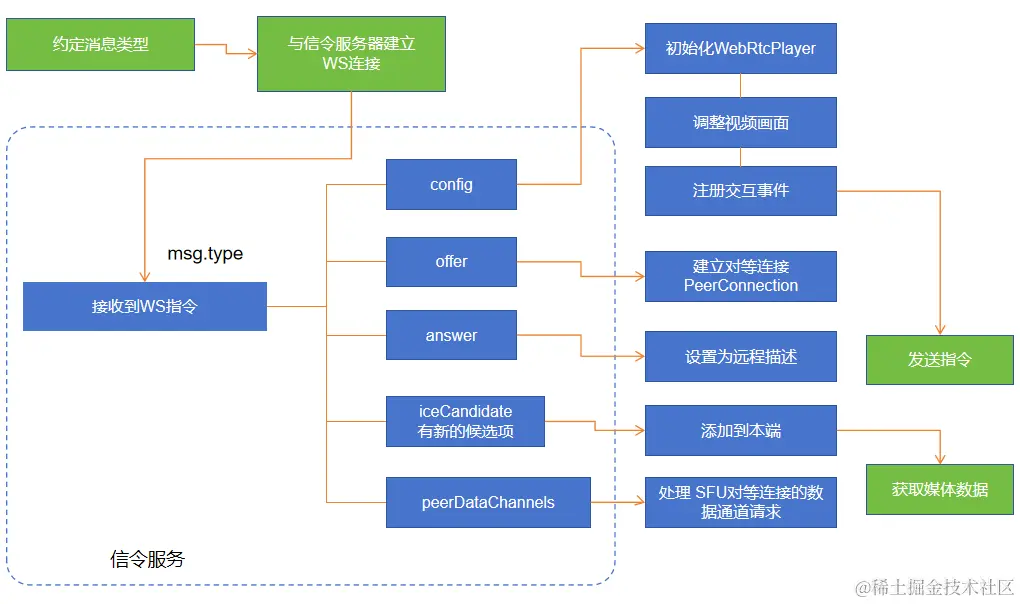

建立流媒体连接具体的业务逻辑如下：

Untitled 1.png

实现步骤

1. 下载工程包

从UE官方获取Pixel Streaming Infrastructure，这个工程里包含了信令服务器和浏览器前端连接实例，本文使用的是UE5.1版本。有需要可以直接在github下载 各版本地址入口

2.创建工程

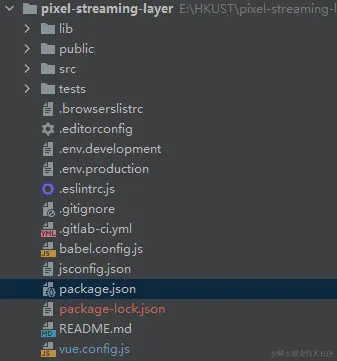

创建Vue3工程pixel-streaming-layer， 目录如下。关于vue组件库的小白开发教程可以看这里。

Untitled 2.png

3. 获取核心代码

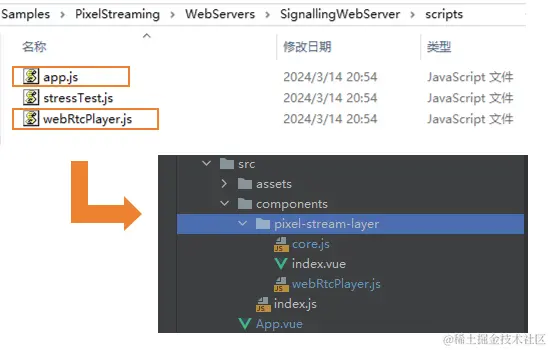

在步骤1的工程中按下图目录找到两个文件app.js和webRtcPlayer.js，这是最终vue组件的核心文件。在vue3工程创建目录“src/components/pixel-stream-layer”, 并把两个文件放到这里面。

（1）app.js 核心业务代码，更新为core.js

（2）webRtcPlayer 通用的WebRTC播放器

Untitled 3.png

4. 代码封装

  1. 在目录“src/components/pixel-stream-layer” 新建index.vue作为组件的入口，引入core.js。core.js对初始化、调整画面、播放、暂停等方法做了封装，因此可以在index.vue直接引用。

    import * as Core from './core.js'
//...
mo1unted () {
  this.videoInstance = Core.init()
},
methods:{
  /**
   * 向UE场景派发指令
   * @param {String} message 指令内容，比如'openDoor ID1'
   */
  emitMessageToUE (message) {
    Core.emitUIInteraction(message)
  },
  /**
   * 播放视频
   * @public
   */
  play () {
    Core.play()
  },
  //...
}

  2. core.js内部则直接引入了webRtcPlayer.js

    import webRtcPlayer from './webRtcPlayer'

export function init (config) {
	// ...
  return webRtcPlayerObj
}

/**
 * 初始化WebRTC播放器实例
 * @param {HTML} htmlElement 容器标签
 * @param {*} config 配置参数
 * @returns {DOM}
 */
function setupWebRtcPlayer (htmlElement, config) {
  webRtcPlayerObj = new webRtcPlayer({ ...config, startVideoMuted: true })
  //...
}

5. 打包组件

  1. 打包入口文件为 src/components/index.js

  2. 由于我这边是以组件库的形式创建的工程，所以在入口文件中，会以组件库中一个组件的方式引入

    import PixelStreamLayer from './pixel-stream-layer/index.vue'

const components = {
  PixelStreamLayer
}

function install (Vue) {
  const keys = Object.keys(components)
  keys.forEach((name) => {
    const component = components[name]
    Vue.component(component.name || name, component)
  })
}

export default {
  install,
  ...components
}

  3. package.json打包指令如下

    -target lib：指定构建的目标为库，即将组件构建为可被其他项目引用的独立库。

    -dest lib：指定构建输出的目录为 lib，即构建后的文件将被输出到 lib 目录下。

    "build:component": "vue-cli-service build --target lib --dest lib src/components/index.js",

6. 在实际项目中使用组件

  1. 全局引入

    // main.js全局注册
import { createApp } from 'vue'
const app = createApp(App)

// npm部署到私有库了
import PixelStreamLayer from '@zkzc/pixel-streaming-layer'
app.use(PixelStreamLayer)

// 引入样式
import '@zkzc/pixel-streaming-layer/lib/pixel-streaming-layer.css'

<pixel-stream-layer ref="pslayer"  :server-url="serverURL"/>

  2. 创建实例

     <pixel-stream-layer ref="pslayer" server-url="http://192.168.1.254"/>

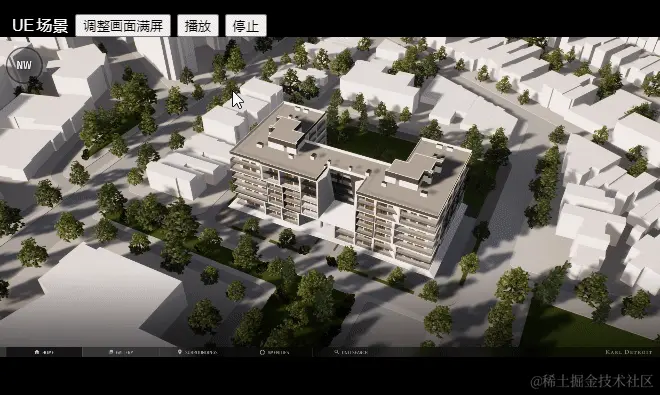

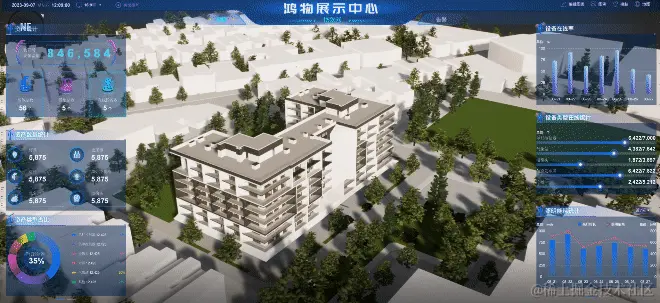

7. 测试功能


核心代码改造

因业务需要，我对核心业务代码core.js进行了改造。

  1. 调整init，将流媒体地址和可配置项变成构造参数

    /**
 * 初始化功能
 * @param {Object} [config={}]
 * @param {String} serverUrl 视频流服务地址
 * @param {Boolean} [autoOfferToReceive=true] 是否前端主动发起offer
 * @return webRtcPlayer
 */
export function init (config) {
  // 流服务连接地址
  connectURL = config.serverUrl
  // 是否前端主动发起offer
  autoOfferToReceive = setDefaultTrue(config.autoOfferToReceive)

  // 监听各种stream消息并处理
  registerMessageHandlers()
  // 声明各种与Stream交流的Message类型
  populateDefaultProtocol()
  // 初始化冻结层，当视频画面停止更新时会出现
  setupFreezeFrameOverlay()
  // 将每个按键操作写入到操作序列，等待逐个执行
  registerKeyboardEvents()
  // 开始核心逻辑
  start(false)

  return webRtcPlayerObj
}

  2. 暴露公共方法

    /**
 * 调整画面分辨率以适应当前容器尺寸
 * @public
 */
export function updateViewToContainer () {
  const playerElement = document.getElementById('player')
  const descriptor = {
    'Resolution.Width': playerElement.clientWidth,
    'Resolution.Height': playerElement.clientHeight
  }
  emitCommand(descriptor)
}

/**
 * 开始播放
 */
export function play () {
  connect()
  startAfkWarningTimer()
}

/**
 * 停止播放
 */
export function stop () {
  if (webRtcPlayerObj) {
    webRtcPlayerObj.close()
  }
}
/**
 * 发起一个指令，针对UE关卡蓝图
 * @param {String} descriptor
 */
function emitCommand (descriptor) {
  emitDescriptor('Command', descriptor)
}
/**
 * 发起一个交互操作，针对UE暴露的方法
 * @param {String} descriptor
 */
export function emitUIInteraction (descriptor) {
  emitDescriptor('UIInteraction', descriptor)
}

  3. 组件入口代码，基于前两步骤的改造，组件就可以提供对应的配置参数和公共方法

    import * as Core from './core.js'

export default {
  name: 'PixelStreamLayer',
  props: {
    serverUrl: {
      // 流媒体地址
      type: String,
      required: true
    },
    config: {
      // 各种配置参数
      type: Object
    }
  },
  data () {
    return {
      videoInstance: null
    }
  },
  mounted () {
    this.videoInstance = Core.init({
      serverUrl: this.serverUrl
      //...其他配置项
    })
  },
  methods: {
    /**
     * 向UE场景派发指令
     * @param {String} message 指令内容，比如'openDoor ID1'
     */
    emitMessageToUE (message) {
      Core.emitUIInteraction(message)
    },
    // 将画面填满窗口
    fillView () {
      Core.updateViewToContainer()
    },
    // 页面在加载后可自动播放
    play () {
      Core.play()
    },
    // 组件销毁前可自动停止
    stop () {
      Core.stop()
    }
  }
}

待改进内容

  1. 更多的配置项

    事实上在本文使用的UE5.1版本，提供以下的初始配置项，都可以调整后作为构造参数，看具体项目需要

    Label描述参数名说明
    Use microphoneuseMic是否使用麦克风，语音录入功能只能在localhost和https协议下才能进行
    prefer SFUpreferSFU媒体流是否使用SFU作为媒体流传输方式
    Force TURNForceTURN强制使用 TURN服务器作为中继来传输媒体流
    Force mono audioForceMonoAudio强制单声道
    Control SchemecontrolScheme控制模式有2种。 "Hoving Mouse"：玩家可以在操作游戏时使用鼠标进行其他操作，如切换窗口、调整音量等。
    "Locked Mouse"：玩家在操作游戏时鼠标不能离开游戏窗口
    Hide Browser CursorhideBrowserCursor隐藏浏览器光标
    Request KeyFrame要求视频编码器生成关键帧
    offerToReceive主动发起offer
    noWatermark是否去除UE水印

  2. 控制权限

    由于UE应用实例在运行中是相当耗资源的，在目前的情况下不可能给所有访问的用户开单独的实例，所以会有多用户操作同一个实例的情况。因此需要增加配置项，去除一部分用户的控制权限，即只能看而不能控制。这块实现不难，只要把发送指令相关的逻辑加屏蔽条件即可。

  3. 增加调试模式

    目前是调试面板，后续可以考虑通过is-debug配置属性的方式增加调试面板，将画面和操作调整到最佳状态。
