VLAN原理和配置

1.VLAN（Virtual LAN）

VLAN是虚拟局域网技术，逻辑上划分的网络，非真实存在（逻辑上将网络划出不同的网段）

不受硬件、外在条件限制

2.VLAN作用（优势）

A.隔绝广播域，减少垃圾流量占领资源

B.提供了一定的安全性

3.VLAN分类

1.静态VLAN：根据端口划分VLAN

2.动态VLAN：根据mac地址划分VLAN

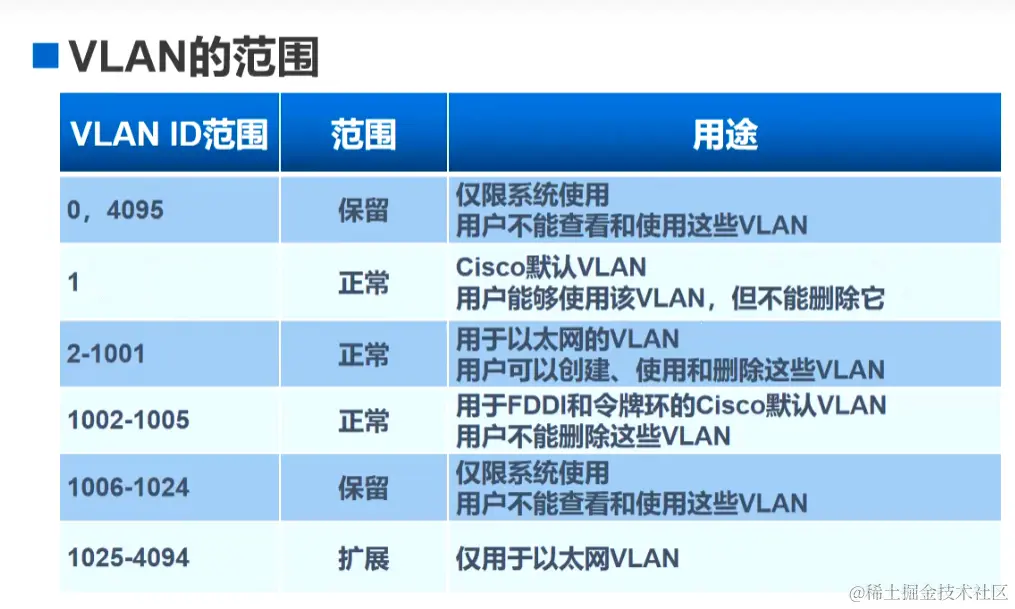

VLAN的范围：2^16=4096

总范围：0-4095

可用范围:1-4094

vlan 端口.png

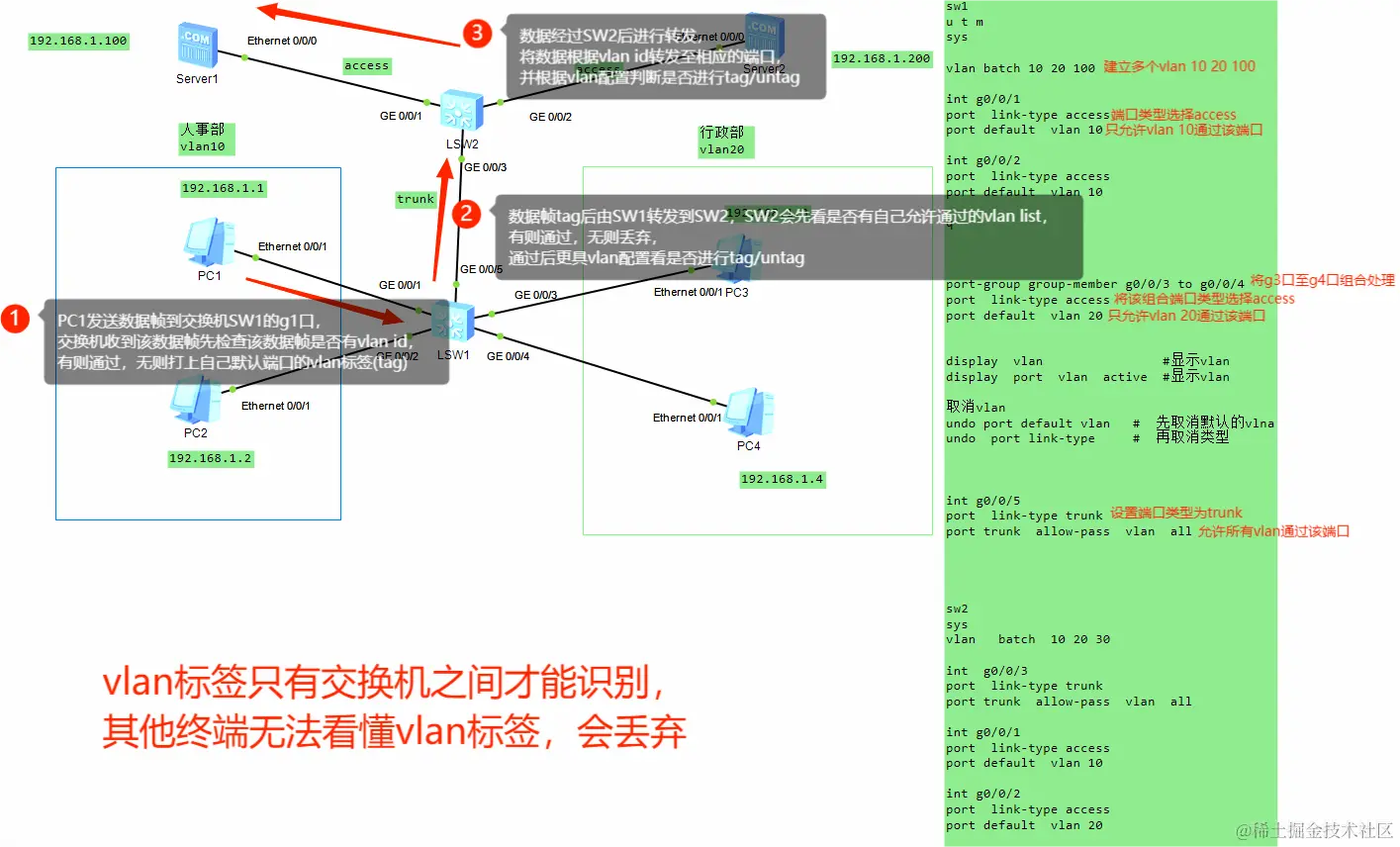

3.access和trunk

Access接口只能属于一个VLAN，通常用于连接计算机设备

Trunk接口可以属于多个VLAN，用于连接交换机之间，允许多个VLAN的数据包通过。

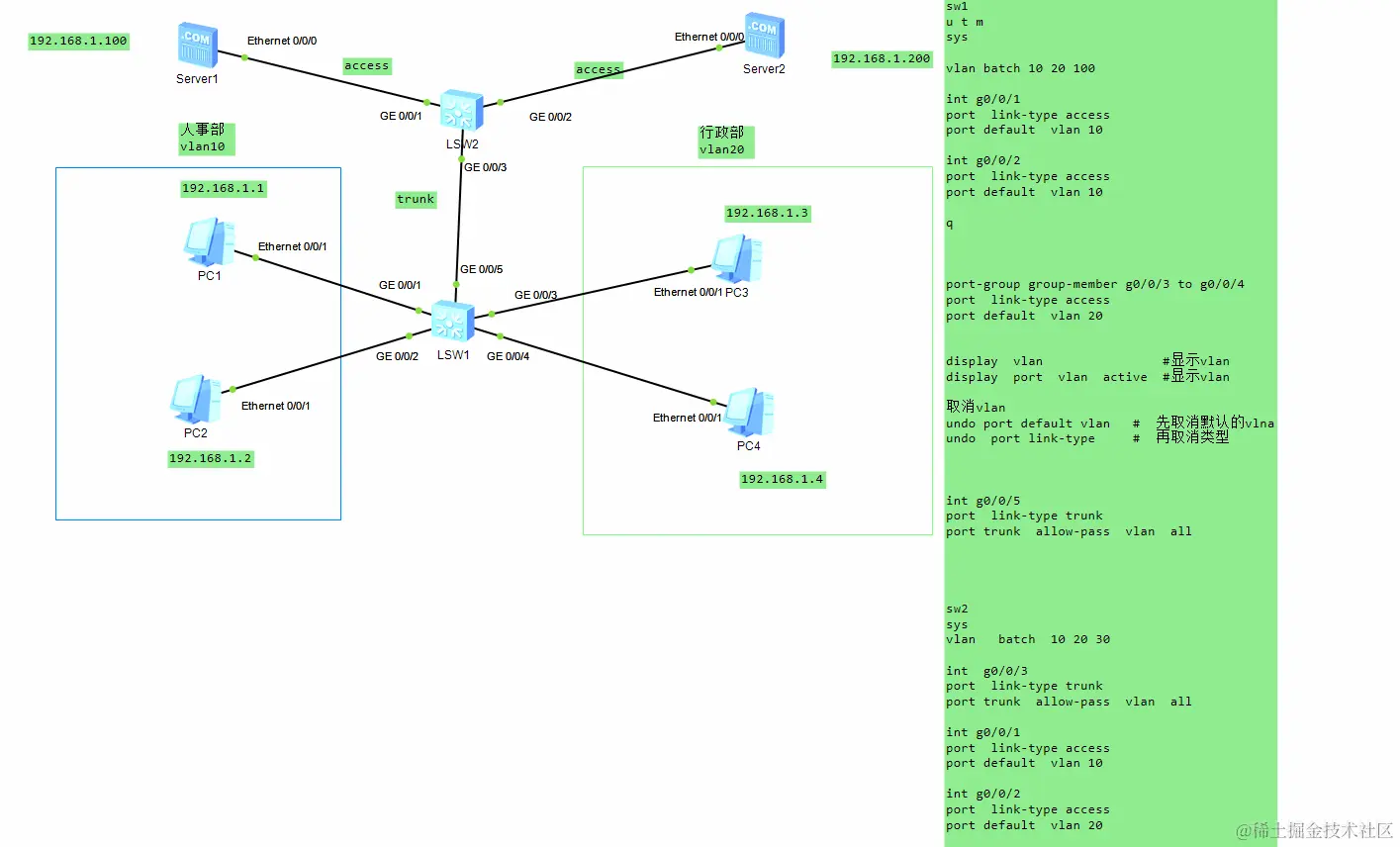

4.使用VLAN的过程

1.先要建立vlan------------------vlan x / 建立vlan x

vlan batch x y z /建立多个vlan x y z

2.将端口加入vlan

int g0/0/x /进入端口g0/0/x

port link-type access /设置端口类型为access（计算机与交换机用access）

port-group group-member g0/0/x to g0/0/y /将g0/0/x至g0/0/y端口绑定成一个组，对组进行设置

port link-type access /将该组端口设置类型为access

port default vlan vlan id /这个端口只有vlan id才能通过

port link-type trunk /设置端口类型为trunk（交换机与交换机用trunk）

port trunk allow-pass vlan all /所有vlan id都可以通过

5.VLAN命令

vlan vlan id---------------------创建vlan

vlan batch x y z---------------- 创建多个vlan

port link-type access/trunk（缩写p l a）----设置当前端口类型为access

port link-type trunk--------------设置当前端口类型为trunk

port default vlan vlan id（缩写p d v vlanid）--------这个接口只允许特定的vlan通过

port trunk allow vlan all--------------------允许所有vlan通过

display vlan----------------显示vlan配置

display port vlan active------显示当前端口的vlan配置

6.hybird

华为默认模式的端口类型可以手动控制允许通过的vlan

3.20 VLAN原理和配置
